Типы обратных клапанов
Обратные клапаны
Обратные клапаны используются практически во всех промышленных установках в качестве запорных и одноходовых клапанов. Эти обратные клапаны представляют собой простые устройства, которые помогают выполнять функции, останавливая обратный поток. Они также помогают предотвратить повреждения и обеспечить эффективную работу. Различные типы обратных клапанов разработаны для конкретных применений. Чтобы выбрать правильный клапан для вас, ниже приведены несколько распространенных типов обратных клапанов и их применение.
Различные типы обратных клапанов

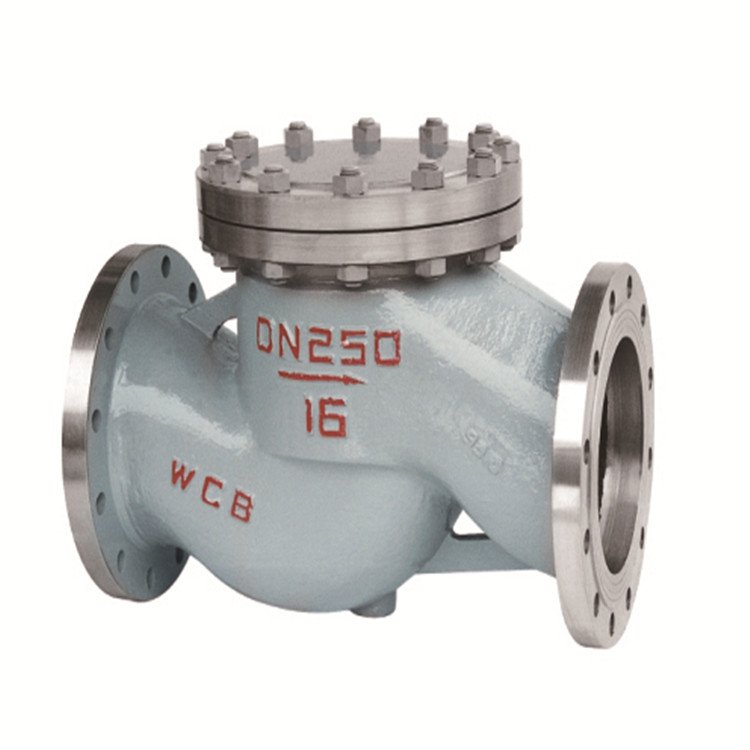

1. Подъемный обратный клапан
Подъемные обратные клапаны имеют диск и седло, как у шаровых клапанов. Диск выполнен в виде шара и поршня. Существует 3 типа корпусов: угловой, вертикальный и горизонтальный, которые могут быть установлены в вертикальных и горизонтальных линиях с другими потоками.
2. Шаровой обратный клапан
Шарик обратные клапаны работает сам по себе, просто используя гравитацию. Когда давление потока достаточно, шарик поднимается вверх, и давление уменьшается. Шарик скатывается вниз и закрывает отверстие. Эти клапаны поставляются в широком диапазоне стилей и материалов.
3. Поршневой обратный клапан
Этот тип поршневого обратного клапана также называется пробковым обратным клапаном. Он также работает, контролируя поток жидкости в трубопроводной системе. Он использует линейное движение поршня через камеру клапана.
4. Поворотный (захлопчатый) обратный клапан
Поворотный обратный клапан использует диск внутри клапана, который останавливает поток в трубопроводной системе. Когда жидкость течет в правильном направлении, давление само по себе заставляет диск оставаться открытым. Как только давление падает, диск клапана закрывается и останавливает обратный поток жидкости.
5. Двустворчатый обратный клапан
Двустворчатый обратный клапан также называют двухпластинчатым обратным клапаном, двухдисковым, складным дисковым и другими названиями для обратных клапанов с разъемным диском. Две половины диска сходятся к центру при обратном и расходятся при прямом потоке. Этот тип обратного клапана очень хорошо подходит для низкого давления, а также для газопроводных систем. Они очень легкие и удобные. тип обратного клапана очень хорошо подходит для низкого давления, а также для газопроводных систем. Они очень легкие и удобные.
6. Обратный клапан с поворотным диском
Этот тип обратного клапана разработан таким образом, что позволяет клапанам полностью открываться при низком давлении и быстро закрываться. Этот тип обратного клапана плавает, так что жидкость течет по нижней и верхней поверхностям диска.
7. Запорно-обратные клапаны
Запорно-обратный клапан фактически представляет собой два клапана, объединенных в одном корпусе. Он действует как шаровой клапан для регулирования и изоляции. Он действует как обратный клапан для предотвращения обратного потока, а также состоит из внешних механизмов управления в угловых направлениях.
8. Диафрагмовые обратные клапаны
Обратные клапаны с мембраной используют резиновую мембрану с высокой гибкостью, которая создает давление и преодолевает упругость резины. Как и все другие клапаны, мембранные клапаны реагируют на минимальное давление открытия для своего срабатывания. Эти типы клапанов в основном используются в промышленных трубопроводных системах низкого давления и вакуумных трубопроводах.
