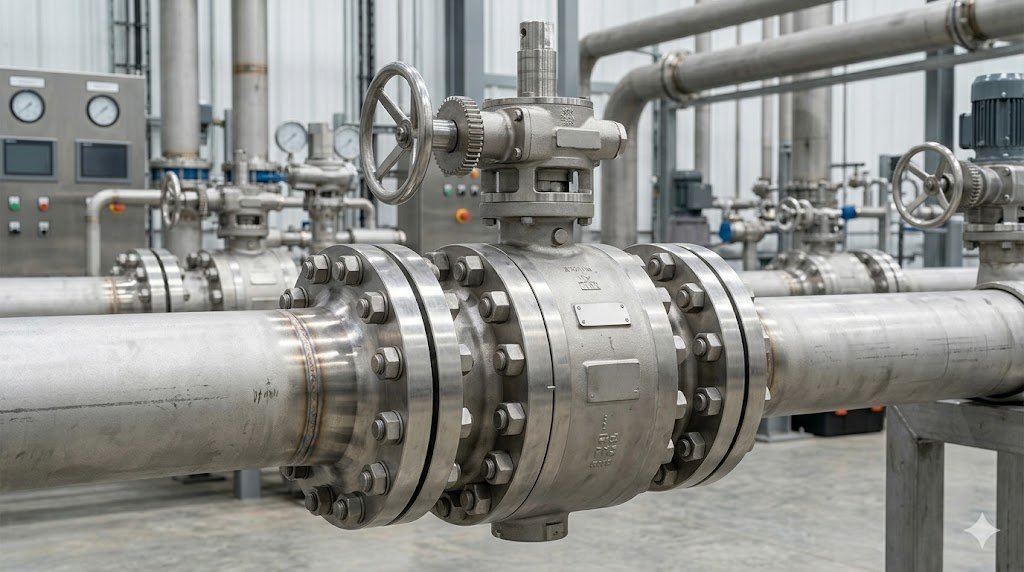

Válvula de bola montada sobre muñón
Ventajas rápidas
¿Por qué elegir válvulas de bola montadas sobre muñón?
Diseñadas para alta presión, gran tamaño y servicio de tuberías exigente donde se requieren menor par de operación, mejor estabilidad bajo presión y un rendimiento de cierre fiable.
Menor par de operación
La estructura de bola soportada por muñón ayuda a reducir el par de operación, especialmente en servicios de mayor presión y tamaños de válvula más grandes.
Mejor estabilidad bajo presión
Un diseño de bola soportado mecánicamente mejora la estabilidad y ayuda a mantener un rendimiento de sellado fiable en condiciones de presión exigentes.
Adecuado para tamaños grandes
La construcción montada sobre muñón se utiliza ampliamente para válvulas de diámetro medio y grande en sistemas de tuberías de transmisión, terminales y de proceso.
Diseñadas para servicio exigente
Una opción práctica para petróleo y gas, oleoductos de larga distancia, plantas petroquímicas y otras aplicaciones industriales severas.
Resumen
¿Qué es una válvula de bola montada sobre muñón?
Una válvula de bola montada sobre muñón es una válvula de cuarto de giro en la que la bola está anclada mecánicamente por soportes de muñón superior e inferior. A diferencia de un diseño de bola flotante, la bola permanece fija en su posición mientras los asientos se mueven hacia la bola para crear el sellado.
Esta estructura ayuda a reducir el par de operación, mejorar la estabilidad del sellado bajo presión y hacer que la válvula sea más adecuada para clasificaciones de presión más altas y diámetros mayores.
Debido a estas ventajas, las válvulas de bola montadas sobre muñón se utilizan ampliamente en petróleo y gas, sistemas de tuberías de larga distancia, plantas petroquímicas y otros servicios industriales exigentes.
Soporte de Muñón
La bola está soportada por cojinetes de muñón superior e inferior dedicados para una mejor estabilidad estructural.
Cierre Estable
La estructura de bola fija ayuda a mantener un rendimiento de sellado fiable en servicios de mayor presión y mayor tamaño.
Lista para Alta Presión
Diseñada para aplicaciones exigentes donde la capacidad de presión, la estabilidad de la válvula y un menor par de operación son importantes.
Configuraciones
Configuraciones de Válvulas de Bola Montadas sobre Muñón Disponibles
Suministramos válvulas de bola montadas sobre muñón en diferentes construcciones de cuerpo, diseños de paso y opciones de accionamiento para satisfacer los requisitos de servicio de alta presión, gran diámetro y exigentes en tuberías.
Válvula de Bola de Muñón de Dos Piezas
Una construcción robusta adecuada para servicio industrial de alta presión y aplicaciones de corte de línea estándar que requieren un rendimiento estable.
Válvula de bola con muñón de tres piezas
Adecuado para proyectos que requieren un acceso de mantenimiento más flexible y un servicio conveniente de los componentes internos.
Válvula de bola con muñón accionada
Disponible con operación neumática, eléctrica o hidráulica para corte automatizado y servicio controlado remotamente.
Válvula de bola con muñón de paso total
Preferida para sistemas de tuberías de transmisión donde la mínima pérdida de presión y la capacidad de pigging son importantes.
Características clave
Diseñada para alta presión y servicio exigente en tuberías
Las válvulas de bola montadas sobre muñón combinan un menor par de operación, una mejor estabilidad estructural y un rendimiento de cierre fiable, lo que las hace adecuadas para diámetros grandes, alta presión y condiciones de servicio industrial exigentes.
Menor par de operación
La estructura de bola fija sobre muñón ayuda a reducir la demanda de par, especialmente en aplicaciones de mayor presión y tamaños de válvula más grandes.
Mejor estabilidad bajo presión
El soporte mecánico en la parte superior e inferior de la bola mejora la estabilidad estructural y el rendimiento de sellado en condiciones de presión exigentes.
Rendimiento de cierre fiable
Diseñada para proporcionar un aislamiento fiable en sistemas de tuberías exigentes donde la estabilidad de la presión y la fiabilidad del sellado son críticas.
Adecuado para tamaños grandes
Un diseño preferido para válvulas de diámetros medio y grande utilizadas en sistemas de transmisión, terminales y procesos industriales.
Construcción de alta resistencia
El robusto diseño del cuerpo y la estructura de soporte interna hacen que la válvula sea adecuada para servicio severo y operación a largo plazo.
Opciones de accionamiento flexibles
Disponible con accionamiento por engranaje, neumático, eléctrico o hidráulico para cumplir con los requisitos de control y par del proyecto.
Especificaciones técnicas
Especificaciones técnicas
Los rangos estándar se pueden ajustar según los requisitos del proyecto, la clase de presión, las condiciones del medio y las normas de tubería aplicables.
Resumen de selección
Las válvulas de bola montadas sobre muñón se seleccionan típicamente para alta presión, gran diámetro y condiciones de servicio exigentes donde se requieren un menor par de operación, un rendimiento de cierre estable y un fuerte soporte estructural.
- Aplicaciones Típicas
Petróleo y gas, oleoductos de larga distancia, sistemas petroquímicos, terminales, depósitos y servicios industriales exigentes.
- Configuraciones disponibles
Opciones de válvulas de bola montadas sobre muñón de dos piezas, tres piezas, paso total, paso reducido y accionadas.
- Soporte personalizado
Los materiales, la clase de presión, la conexión de extremo y los paquetes de accionamiento se pueden adaptar a los requisitos del proyecto.
Elemento
Especificación
Tipo de válvula
Válvula de bola montada sobre muñón
Rango de tamaños
DN50–DN1200
Presión Nominal
Clase 150–2500 / PN16–PN420
Material del cuerpo
WCB, LCB, CF8, CF8M, Acero Inoxidable Dúplex
Material de la bola
Acero inoxidable, CF8M, Acero inoxidable dúplex
Material del asiento
RPTFE, Nylon, PEEK, Asiento metálico
Material del Vástago
Acero Inoxidable / Acero Aleado de Alta Resistencia
Accionamiento
Engranaje, Neumático, Eléctrico, Hidráulico
Conexión final
Bridado, Soldadura a tope, RTJ, Conexiones de tubería personalizadas
Medios aplicables
Gas natural, Petróleo crudo, Productos refinados, Medios petroquímicos, Fluidos industriales
Rango de temperatura
Según material del cuerpo, tipo de asiento y condición de servicio
Normas
API, ASME, ANSI, ISO, DIN, BS
Tamaños personalizados, clases de presión, combinaciones de materiales y paquetes de actuadores están disponibles bajo pedido. Las especificaciones finales deben confirmarse según las condiciones de trabajo reales y los requisitos del proyecto.
Opciones de Materiales y Asiento
Opciones de materiales para alta presión y servicio exigente
Las diferentes combinaciones de materiales ayudan a equilibrar la fiabilidad del sellado, la resistencia a la presión, el rendimiento anticorrosión y la vida útil para aplicaciones industriales y de tuberías exigentes.
Materiales del asiento
El material del asiento afecta directamente el rendimiento de cierre, la capacidad de presión, la resistencia a la temperatura y la fiabilidad del servicio a largo plazo. Se deben seleccionar diferentes opciones de asiento según el tipo de medio, la condición de presión y los requisitos del proyecto.
Asiento de EPDM
Adecuado para servicio general de alta presión que requiere mayor resistencia y un rendimiento de sellado estable.
Asiento de Nylon
Se utiliza en condiciones de servicio seleccionadas donde la resistencia al desgaste y la capacidad de presión son importantes.
Asiento PEEK
Una opción de material de ingeniería más resistente para condiciones de presión y temperatura más exigentes.
Asiento metálico
Preferido para servicio severo que involucra temperaturas más altas, abrasión o condiciones de cierre más exigentes.
Materiales del cuerpo
Los materiales del cuerpo se seleccionan según la clase de presión, el entorno de servicio, la tolerancia a la corrosión y el estándar del proyecto. El acero al carbono, el acero inoxidable y los materiales dúplex se utilizan comúnmente para servicios exigentes.
Materiales de la bola
El material de la bola afecta la fiabilidad del sellado, la resistencia a la corrosión y la durabilidad a largo plazo. El acero inoxidable y los materiales de aleación de mayor grado se seleccionan comúnmente para condiciones de presión y servicio exigentes.
Aplicaciones
Aplicaciones Típicas
Las válvulas de bola montadas sobre muñón se utilizan ampliamente en sistemas de alta presión y exigentes donde se requieren un cierre fiable, un menor par de operación y un rendimiento estable en tamaños más grandes.
Servicio de oleoductos y gasoductos
Las válvulas de bola montadas sobre muñón se utilizan comúnmente en sistemas de transmisión de petróleo y gas, líneas de recolección y terminales, ya que proporcionan un cierre fiable, una mejor estabilidad de presión y una operación práctica en tuberías de diámetro mediano a grande.
Oleoductos de larga distancia
Adecuado para sistemas de tuberías de transmisión donde son importantes la alta capacidad de presión, el aislamiento fiable y el bajo par de operación.
Plantas petroquímicas
Aplicado en refinerías y unidades petroquímicas donde las válvulas deben funcionar de manera fiable bajo condiciones exigentes de presión, temperatura y medios.
Terminales y Almacenes de Tanques
Se utilizan en sistemas de almacenamiento, carga y transferencia que requieren un cierre fiable y un rendimiento estable de la válvula en líneas de servicio críticas.
Servicio Industrial Pesado General
También son adecuados para servicios de tuberías industriales exigentes donde se requieren mayor tamaño, estructura más robusta y mayor fiabilidad de servicio.
La idoneidad de la aplicación depende de la clase de presión, la temperatura, las propiedades del medio, el tamaño de la válvula, el par de operación y la selección del asiento/material. Para sistemas más pequeños o de menor presión, compare las válvulas de bola montadas sobre muñón con las válvulas de bola flotantes antes de la selección final.
Opciones de accionamiento
Opciones de Operación y Accionamiento
Las válvulas de bola montadas sobre muñón se pueden suministrar con operación manual o automatizada para adaptarse a diferentes requisitos de par, métodos de control, entornos de instalación y especificaciones del proyecto.
El método de accionamiento correcto depende del tamaño de la válvula, el nivel de presión, la frecuencia de operación, la ubicación de la tubería y si se requiere operación local o remota.
- Manual o Automatizado
Disponibles para servicio básico de cierre, operación frecuente o integración en sistemas de control de planta y tuberías.
- Selección Basada en Proyecto
Las soluciones de accionamiento se pueden adaptar según el tamaño de la válvula, el requisito de par, la clase de presión y la condición de servicio.
- Alcance de suministro flexible
Se pueden suministrar conjuntos completos de válvula y actuador para facilitar la instalación, la puesta en marcha y la integración del proyecto.
Accionamiento por palanca
Adecuadas para tamaños pequeños y aplicaciones de bajo par donde se requiere un cierre manual simple.
Accionado por engranaje
Recomendadas para tamaños medianos y grandes donde la operación manual más suave y un menor esfuerzo de operación son importantes.
Accionamiento neumático
Adecuada para apertura y cierre rápidos automatizados en sistemas industriales y de tuberías donde se requiere un cierre sensible.
Accionamiento eléctrico
Ideal para operación remota, control de procesos automatizado e instalaciones que requieren un accionamiento motorizado estable de la válvula.
Las opciones de accionamiento se pueden configurar según el tamaño de la válvula, el requisito de par, el método de control, la condición de instalación y la especificación del proyecto.
¿Por qué elegir Raymon Valve
Configuración basada en proyectos
El material del cuerpo, el tipo de asiento, la conexión final, la clase de presión y las opciones de accionamiento se pueden adaptar a los requisitos del proyecto.
Soporte de estándares
Adecuada para los estándares internacionales de válvulas comunes y los requisitos de especificación de proyectos para servicios industriales y de tuberías exigentes.
Soporte de documentación
Se pueden proporcionar archivos técnicos básicos, documentos de inspección y registros relacionados con el producto bajo pedido.
Respuesta rápida
Seguimiento rápido para RFQ, discusión de configuración, preguntas de selección y requisitos de consulta para válvulas de bola montadas sobre muñón.
Productos destacados
Productos destacados de válvulas de bola montadas sobre muñón
Explore modelos seleccionados de válvulas de bola montadas sobre muñón para diferentes clases de presión, construcciones de cuerpo y requisitos de servicio exigentes.
Válvula de bola bridada montada sobre muñón
Adecuada para sistemas de tuberías industriales que requieren conexión por brida estándar y un rendimiento de cierre estable en condiciones de servicio exigentes.
Válvula de bola con muñón de paso total
Preferida para servicio en tuberías de transmisión donde la mínima pérdida de presión y la compatibilidad con el pig son importantes.
Válvula de bola montada sobre muñón con asiento metálico
Diseñada para servicio severo que involucra temperaturas más altas, abrasión o condiciones de cierre más exigentes.
Válvula de bola con muñón accionada
Disponible con accionamiento neumático, eléctrico o hidráulico para servicio automatizado y controlado remotamente.
Preguntas frecuentes
Preguntas frecuentes
Preguntas frecuentes sobre la estructura de las válvulas de bola montadas sobre muñón, capacidad de presión, opciones de materiales y aplicación.
¿Cuál es la diferencia entre una válvula de bola montada sobre muñón y una válvula de bola flotante?
Una válvula de bola montada sobre muñón utiliza una estructura de bola mecánicamente soportada, mientras que una válvula de bola flotante depende de la presión de la línea para mover la bola contra el asiento. Los diseños con muñón son generalmente preferidos para presiones más altas, tamaños mayores y condiciones de servicio más exigentes.
¿Por qué una válvula de bola montada sobre muñón es adecuada para servicio de alta presión?
Debido a que la bola está mecánicamente soportada, la válvula ofrece una mejor estabilidad estructural, menor torque de operación y un rendimiento de cierre más confiable bajo condiciones de mayor presión.
¿Son adecuadas las válvulas de bola montadas sobre muñón para tuberías de gran diámetro?
Sí. La construcción montada sobre muñón se utiliza ampliamente para sistemas de tuberías de diámetro medio y grande donde son importantes el cierre estable, el bajo torque de operación y el diseño de paso total.
¿Qué materiales de asiento están disponibles para válvulas de bola montadas sobre muñón?
Los materiales de asiento comunes incluyen opciones de asiento de RPTFE, Nylon, PEEK y metal. El material de asiento correcto depende de la presión, temperatura, tipo de medio y requisito de cierre.
¿Se pueden suministrar válvulas de bola montadas sobre muñón con actuadores?
Sí. Se pueden suministrar con operación por engranaje, neumática, eléctrica o hidráulica, dependiendo del requisito de torque, modo de control y especificación del proyecto.
¿Dónde se utilizan comúnmente las válvulas de bola montadas sobre muñón?
Son ampliamente utilizados en petróleo y gas, oleoductos y gasoductos de larga distancia, plantas petroquímicas, terminales, depósitos y otros servicios industriales exigentes que requieren un rendimiento de cierre fiable.
