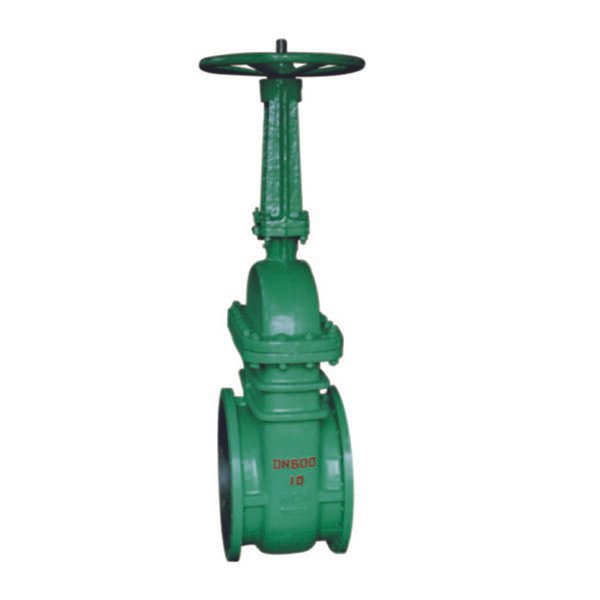

Определить границы применения фланцевой шиберной задвижки DKZ44H-Y для вакуумной изоляции
Фланцевая шиберная задвижка DKZ44H-Y для вакуумной изоляции оценивается для линейного полного открытия или полного закрытия. Затвор перемещается поперек потока. Геометрия клина или плиты, схема уплотнений, конструкция крышки, нагрузка на шток и конструкция корпуса определяют герметичность и работоспособность.
Используйте наименование как отправную точку. Техническое одобрение по-прежнему зависит от стандарта фланца, присоединительных размеров, типа уплотнения, крепежа и интерфейса установки; вакуумной изоляции, контроля утечки воздуха и условий внешнего давления, полного рабочего диапазона, установленных интерфейсов и измеримых параметров приемки.
Фланцевое
Стандарт фланца, исполнение, присоединительные размеры, прокладка, болты и установленный интерфейс. Подтвердите совместимость стандарта фланца, номинального размера, класса давления, типа уплотнительной поверхности, шероховатости, диаметра отверстия, прокладки и ответного фланца.
Вакуум
Вакуумная изоляция, контроль подсоса воздуха и условия внешнего давления. Укажите абсолютное давление, скорость откачки, допустимую утечку воздуха, направление потока, температуру, чистоту и сценарии работы привода.
Конверт применения
Подтвердите каждый случай давления, температуры, перепада давления и циклической нагрузки для данной фланцевой шиберной задвижки DKZ44H-Y для вакуумной изоляции.
Границы заказа
Опубликованная информация поддерживает первоначальный отбор; окончательный размер, класс давления, материалы, комплектация, тип привода, испытания и документы фиксируются в утвержденной документации заказа.
Опубликованные данные конфигурации для фланцевой шиберной задвижки DKZ44H-Y для вакуумной изоляции — требуется подтверждение
Приведенные ниже значения перенесены из предыдущего общедоступного перечня продукции, чтобы полезная информация о модели не была утеряна в процессе восстановления качества. Они не являются универсальным доступным диапазоном, сертификатом или обязательством по заказу. Подтвердите каждое значение в принятом коммерческом предложении, техническом паспорте и утвержденном чертеже.
| Параметр | Предыдущий перечень | Необходимая проверка заказа |
|---|---|---|
| Тип продукта | Не указано в предыдущем публичном перечне. | Подтвердите точную модель, конструкцию и комплектацию поставки. |
| Условный проход / DN | Не указано в предыдущем публичном перечне. | Подтвердите каждую заказанную позицию и доступную комбинацию седел или проходного отверстия. |
| Номинальное давление | Не указано в предыдущем публичном перечне. | Подтвердите стандарт, класс и температурную базу номинального давления. |
| Температура | Не указано в предыдущем публичном перечне. | Подтвердите расчетные, рабочие, пусковые и аварийные температуры металла. |
| Тип присоединения | Не указано в предыдущем публичном перечне. | Подтвердите стандарт, тип присоединения, толщину стенки, проходное отверстие и тип ответного фланца. |
| Коэффициент расхода / характеристика | Не указано в предыдущем публичном перечне. | Подтвердите рассчитанные случаи, комплектацию, ход и поведение в установленном состоянии. |
| Материал корпуса / колпака | Не указано в предыдущем публичном перечне. | Подтвердите марку компонента, форму изделия, термообработку и документацию. |
| Материал комплектации / запорного элемента | Не указано в предыдущем публичном перечне. | Подтвердите каждый контактирующий с рабочей средой компонент, твердость, покрытие и взаимное соответствие. |
| Материал седла / уплотнения | Не указано в предыдущем публичном перечне. | Подтвердите совместимость, критерий герметичности и предел температуры/давления. |
| Тип привода / исполнительного механизма | Не указано в предыдущем публичном перечне. | Подтвердите максимальную нагрузку, аварийное состояние, рабочие среды, скорость и вспомогательное оборудование. |
| Основа утечки | Не указано в предыдущем публичном перечне. | Подтвердите стандарт, редакцию, направление испытаний, среду и допустимые пределы измерений. |
Граница доказательства: где предыдущее описание было неполным или неуклюже переведено, эта страница не предполагает значение. Raymon Valve должен заменить временные веб-данные контролируемым техническим описанием продукта, когда оно будет доступно.
Свяжите каждое решение по выбору с контролируемой записью
Таблица преобразует входные данные применения для фланцевой шиберной задвижки DKZ44H-Y для вакуумной изоляции в пункты проверки и связанные с ними доказательства.
| Область проверки | Инженерный вопрос | Обязательная запись |
|---|---|---|
| Конструкция затвора | Клиновые, параллельные, дисковые или ножевые конструкции служат для различных условий давления, температуры и работы с твердыми частицами. | Укажите управляющий документ, ответственного проверяющего и запись об инспекции или расчете. |
| Крышка и шток | Крышки на болтах, сварные или самоуплотняющиеся, а также выдвижные или невыдвижные штоки влияют на техническое обслуживание и требуемое усилие. | Укажите управляющий документ, ответственного проверяющего и запись об инспекции или расчете. |
| Отверстие и полость | Минимальное отверстие, очистка трубопровода (пиджинг), выравнивание давления, вентиляционные отверстия и дренажные отверстия должны быть определены, где это применимо. | Укажите управляющий документ, ответственного проверяющего и запись об инспекции или расчете. |
| Режим эксплуатации | Задвижки обычно требуют полного открытия/полного закрытия; воздействие при дросселировании требует отдельного рассмотрения. | Укажите измеримое требование и свяжите его с чертежом, процедурой или результатом испытания. |
| Фланцевое | Подтвердите совместимость стандарта фланца, номинального размера, класса давления, типа уплотнительной поверхности, шероховатости, диаметра отверстия, прокладки и ответного фланца. | Зафиксируйте основу выбора, любые утвержденные отклонения и запись, использованную для приемки. |
| Вакуум | Укажите абсолютное давление, скорость откачки, допустимую утечку воздуха, направление потока, температуру, чистоту и сценарии работы привода. | Зафиксируйте принятое значение в спецификации (datasheet) для данного типоразмера и проверьте его на утвержденном чертеже. |
Проверьте стандарты и критерии приемки в соответствии с версией, утвержденной заказчиком, перед выпуском заказа.
Где эта конфигурация может подойти — и что может привести к ее отказу
Избегайте длительного дросселирования, если выбранная конструкция явно не квалифицирована для этого; частичное открытие может повредить затворы и седла. Окончательное решение должно охватывать взаимодействие с системой, нагрузки в конце срока службы, деградацию и способы обнаружения или локализации отказа.
Запросить документацию, соответствующую предоставленной конструкции
Сертификат или отчет полезен только тогда, когда его область применения соответствует фактической маркировке, материалам и конфигурации. Используйте руководство по стандартам клапанов для разделения продукта, класса давления, размеров, присоединений и объема испытаний.
Основа проектирования
Требования к маркировке, рассмотрение проекта, перечень материалов и утвержденный реестр исключений.
Идентификация материала
Прослеживаемость давления и контактирующих с рабочей средой частей, а также документация по сварке, термообработке, твердости и инспекции.
Инспекции и испытания
Утвержденный ITP, процедуры, калиброванные приборы, результаты, записи свидетелей и закрытие NCR.
Совместимость фланцев отделена от квалификации корпуса задвижки по давлению. Пригодность для вакуума включает стабильность к внешнему давлению и утечку воздуха; одного номинального давления недостаточно.
Квалификация, испытания и пригодность материалов зависят от утвержденного объема работ и предоставленных записей для фактической конфигурации.
Информация, необходимая для технического предложения на уровне единицы оборудования
Полезный запрос коммерческого предложения (RFQ) включает технологические данные, класс трубопровода, конструкцию и материалы, требования к приводу/исполнительному механизму, критерии приемки и сопроводительные документы.
Для фланцевой шиберной задвижки DKZ44H-Y для вакуумной изоляции также укажите стандарт фланца, присоединительные размеры, тип уплотнения, крепеж и интерфейс установки; вакуумную изоляцию, контроль утечки воздуха и условия внешнего давления. Перечислите нерешенные допущения как отклонения, вместо того чтобы скрыто включать их в предложение.
Превратите техническую спецификацию в уточненную основу для коммерческого предложения
Отправьте список клапанов и требования проекта. Raymon Valve определит недостающие входные данные, уточнит конструкцию и предоставит ценовое предложение, основанное на спецификации заказа.
Продолжить обзор выбора
Семейство продуктов
Сравните основные конструкции и границы выбора в этом семействе клапанов.
Обзор клапанов проекта
Устранение рисков, связанных с давлением, температурой, коррозией, износом или проектом.
Испытания и контроль
Определите объем испытаний под давлением, критерии приемки, приборы, точки контроля и записи.
Преобразовать фланцевую шиберную задвижку DKZ44H-Y для вакуумной изоляции из общего запроса в проверяемое инженерное решение
Этот раздел посвящен решению, которое посетитель, скорее всего, пытается принять, а не просто значению заголовка страницы. Используйте его для определения необходимых входных данных, сравнения предложения и указания записи, которая подтвердит принятие.
| Решение | Что делать | Доказательства для сохранения |
|---|---|---|
| Постановка проблемы | Для фланцевого вакуумного запорного шиберного задвижки DKZ44H-Y определите требуемый результат работы системы, последствия отказа и измеримые критерии приемки перед выбором оборудования. | Функциональное требование |
| Возможные варианты | Сравните как минимум практические варианты конструкции, материалов, уплотнений и привода, включая причины отказа от них. | Матрица вариантов и компромиссов |
| Граничные условия | Проверяйте каждый случай: нормальный, переходный, пусковой, остановочный, технического обслуживания и потери вспомогательных систем, который может изменить решение. | Утвержденные данные по применению |
| Валидация | Свяжите каждое заявленное преимущество с расчетом, чертежом, квалификацией, инспекцией или испытанием на уровне комплекта, применимым к заказу. | План верификации и подтверждения |
Как использовать это руководство по фланцевому вакуумному запорному шиберному задвижке DKZ44H-Y
Данная страница не утверждает, что указанное лицо, сертификат, квалификация, реализованный проект или результат эксплуатации применимы к будущему заказу. Соответствие продукции подтверждается только тогда, когда в принятой котировке, утвержденном чертеже, процедурах и окончательных производственных/испытательных записях указана поставленная конфигурация.
Технические требования и стандарты могут меняться. Проверяйте официальный источник, редакцию контракта, приоритет проекта и опции покупателя. См. нашу политику обзора технического контента и доказательной базы, информация о компании, подход к инспекции или отправить исправление или вопрос по применению.
Вопросы по фланцевому вакуумному запорному шиберному задвижке DKZ44H-Y
Какая информация требуется для подбора фланцевого вакуумного запорного шиберного клапана DKZ44H-Y?
Укажите среду и состав, все случаи давления и температуры, номинальный размер, расход или перепад давления (где применимо), требуемую функцию, присоединения, материалы, критерий герметичности, тип управления, стандарты, инспекцию и документацию. Для данной конфигурации обзор должен конкретно касаться стандарта фланца, исполнения поверхности, сверловки, прокладки, болтов и установленного интерфейса; вакуумной изоляции, контроля подсоса воздуха и условий внешнего давления.
Какие стандарты применяются к фланцевому вакуумному запорному шиберному клапану DKZ44H-Y?
Ответ зависит от конструкции изделия, юрисдикции проекта и спецификации заказчика. Стандарт на изделие может охватывать область проектирования, в то время как отдельные стандарты регулируют рейтинг давления-температуры, размеры, присоединения, испытания давлением, пожарную безопасность, выбросы или материалы. Совместимость фланцев отделена от квалификации клапана по границе давления. Пригодность для вакуума включает устойчивость к внешнему давлению и утечку воздуха; одного рейтинга давления недостаточно.
Как указать требования к испытаниям на давление и герметичность фланцевого вакуумного запорного шиберного задвижки DKZ44H-Y?
Определите конфигурацию испытаний и измеримые критерии приемки вместо запроса общего заводского испытания. Включите калиброванные приборы, положение клапана, направление давления и результаты, связанные с тегом.
Может ли фланцевый вакуумный запорный вентиль DKZ44H-Y поставляться с приводом?
Где автоматизация возможна, подбирайте по кривой максимального крутящего момента или усилия для клапана, с учетом запаса проекта, действия при отказе, времени хода, минимальных параметров, режима работы, системы управления, монтажа и испытаний комплекта.
Когда не следует выбирать фланцевый вакуумный запорный вентиль DKZ44H-Y?
Не выбирайте его, если его квалифицированная конструкция не соответствует требованиям процесса, запорной арматуры, материалов, динамики, обслуживания или документации. Избегайте длительной дросселизации, если выбранная конструкция явно не предназначена для этого; частичное открытие может повредить затворы и седла. Альтернатива должна выбираться только после сравнения полного рабочего режима.
