Процесс производства промышленных клапанов: Контроль, Доказательства и Этапы выпуска
Процесс производства промышленных клапанов представляет собой связанную последовательность технических решений, идентификации материалов, контролируемых операций, инспекций и записей о выпуске. Важный вопрос заключается не просто в том, как изготавливается клапан, а в том, как утвержденный паспорт остается связанным с корпусом, седлом, уплотнительной системой, размерами, сборкой, испытаниями и окончательным досье. Точный маршрут зависит от типа клапана, класса давления, размера, материала, условий эксплуатации и требований заказчика, поэтому производственный план должен быть утвержден для конкретного проекта, а не скопирован из общего блок-схемы.
Шесть уровней контроля, обеспечивающих соответствие поставленного клапана заказу
Перевод заказа на поставку, паспорта, спецификаций и применимых стандартов в утвержденные чертежи, спецификации материалов, процедуры и критерии приемки. Неразрешенные противоречия должны оформляться в виде официальных технических запросов до выдачи разрешения на использование материалов или начало производства.
Определение того, являются ли детали, содержащие давление, литыми, коваными, сварными или изготовленными из прутка, затем связывание номеров плавок, сертификатов, входных проверок и любых указанных верификаций с компонентом и серийным номером или меткой конечного клапана.
Термообработка, сварка, ремонт, наплавка, нанесение покрытий и неразрушающий контроль требуют утвержденных методов, квалифицированных ресурсов (где это указано), контролируемых параметров и записей, которые сохраняются в проектном досье.
Критические уплотнительные поверхности, толщина стенок, присоединительные концы, межосевые размеры, направляющие штока и интерфейсы привода должны проверяться на основе чертежей на этапе, когда несоответствие еще может быть выявлено и устранено.
Чистота, идентификация компонентов, ориентация, методы затяжки крепежа и уплотнения, рабочий момент или усилие и конфигурация арматуры должны соответствовать утвержденной схеме сборки, а не полагаться только на финальное тестирование.
Испытания под давлением и функциональные испытания, нанесение покрытий, маркировка, проверка документации, консервация и упаковка составляют финальную цепочку выпуска. Арматура не должна отгружаться при наличии неустраненных отклонений или незавершенных обязательных записей.
Производственные этапы, риски отказов и аудиторские доказательства
| Производственный этап | Риск принятия решения или отказа | Ожидаемые доказательства | Вопрос по выпуску |
|---|---|---|---|
| Договор и инженерный обзор | Противоречащие стандарты, неверная основа давления/температуры, отсутствие данных о среде эксплуатации или неутвержденный выбор материала/комплектации | Утвержденный паспорт изделия, реестр требований, чертеж, спецификация, правило приоритета документов и закрытые технические запросы | Заморозил ли ответственный рецензент сборку, тестируемую базовую линию для конкретных тегов клапанов? |
| Приемка и идентификация материала | Неверная марка, утеря идентификации плавки, несоответствие сертификата, непригодное состояние или неутвержденная замена | Проверка сертификата на материал, отчет о приемке, маркировка компонентов и проверка PMI, твердости или дополнительные проверки при указании | Может ли каждый контролируемый компонент, находящийся под давлением, и компонент комплектации быть прослежен до принятых исходных данных? |
| Формовка, термообработка и ремонт | Дефекты литья или поковок, некорректное состояние термообработки, неконтролируемый ремонт сваркой или изменение вне утвержденного маршрута | Записи о маршруте поставщика, диаграммы термообработки, отчеты о визуальном контроле/NDE, карта ремонта, утвержденная процедура и история рассмотрения | Были ли выполнены необходимые контрольные точки и утверждения до того, как доказательства стали недоступны? |

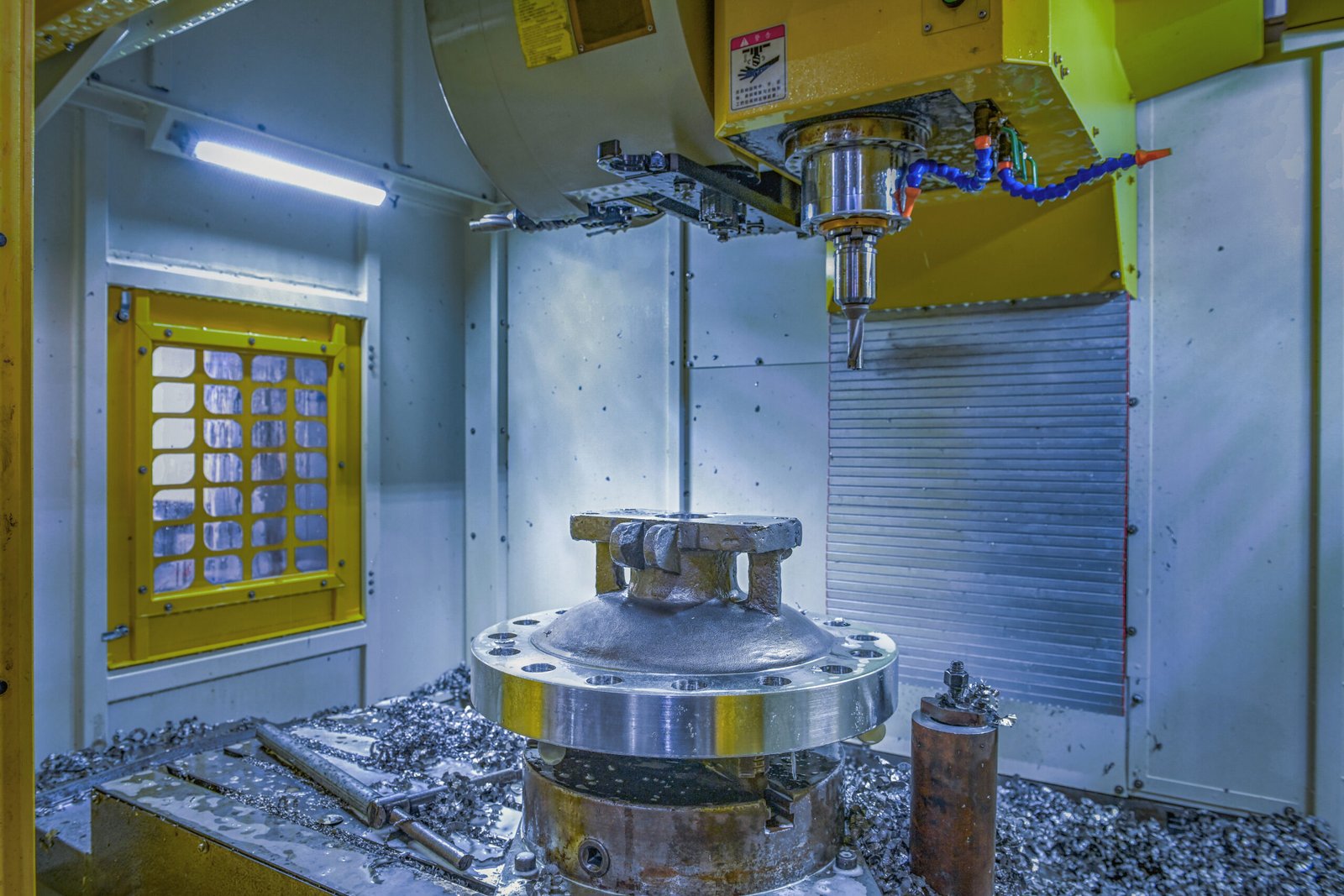

| Механическая обработка и внутрипроизводственный контроль | Недостаточная толщина стенки, поврежденная геометрия уплотнения, неправильная подготовка отверстия/конца, отклонение размеров или несоответствующий интерфейс привода | Утвержденный чертеж, карта обработки, измеренные критические размеры, статус калибровки и результаты контроля | Охватывают ли записанные размеры характеристики, определяющие посадку, герметичность по давлению и уплотнение? |
| Сборка и испытания под давлением/функциональные испытания | Загрязнение, смешение компонентов, неправильная ориентация, аномальная рабочая нагрузка, утечка через корпус или недопустимая утечка при закрытии | Контрольный список сборки, прослеживаемость компонентов, данные по крутящему моменту/усилиям, где требуется, ссылки на калиброванные приборы и отчет об испытаниях для конкретной маркировки | Различает ли испытательная установка производительность клапана от проблем с оснасткой или процедурой? |
| Покрытие, маркировка, документация и отгрузка | Неправильная табличка, плохое консервирование, несоответствие покрытия, неполные записи или отгрузка с неутвержденным отклонением | Контроль покрытия/маркировки, итоговый индекс документов, закрытие несоответствий, разрешение на отгрузку, упаковочный лист и запись о консервировании | Можно ли сверить физический клапан, идентификатор отгрузки и утвержденную книгу производственных записей перед отправкой? |
Пакеты доказательств, которые должны оставаться связанными на протяжении всего процесса
Утвержденный паспорт, чертежи, спецификация материалов, расчеты или проектные данные в рамках согласованного объема, плюс контролируемая история ревизий.
Сертификаты, статус приемки, идентификация плавки/компонента и любая указанная проверка подтверждают, какие материалы были использованы при изготовлении.
Маршрутные карты, данные термообработки, сварки, ремонта, наплавки, неразрушающего контроля и записи о других специальных процессах показывают, как выполнялись контролируемые операции.
Зафиксированные критические размеры и статус инспекции демонстрируют соответствие интерфейсов корпуса, уплотнения и присоединения выпущенному проекту.
Процедура, идентификация клапана, приборы, условия, наблюдаемые результаты, статус свидетелей и история повторных испытаний подтверждают заявленную приемку.
Закрытые отклонения, проверки покрытия и маркировки, консервация, упаковка и окончательный индекс документов связывают принятый клапан с отгрузкой.
Данная страница не поддерживает заявленные характеристики и сокращения
Общая блок-схема не является планом производственного проекта
Фактический маршрут зависит от конструкции изделия, материалов, класса, условий эксплуатации, точек вмешательства заказчика и утвержденного плана инспекций и испытаний. Этапы могут быть добавлены, объединены или переданы под контроль поставщика только в соответствии с согласованным планом качества.
Финальное испытание под давлением не может восполнить отсутствующие доказательства технологического процесса
Успешное испытание не восстанавливает утерянную идентификацию материала, не подтверждает неконтролируемый ремонт, не доказывает соблюдение всех критических размеров и не демонстрирует квалификацию для специальных условий эксплуатации. Доказательства должны быть зафиксированы, пока каждое действие видимо.
Эта страница не подтверждает каждую перечисленную возможность
Она описывает систему управления. Место производства, оборудование, квалифицированные процессы, объем инспекций, сертификаты и записи, доступные для конкретного заказа, должны быть подтверждены в ходе технической и качественной проверки.
От требования к проверяемому доказательству
Информация и записи для определения
Как следует использовать этот ресурс
Понимание процесса и оценка поставщика для инженеров, отделов качества EPC и закупщиков, которым необходимо видеть, как требования к клапанам превращаются в контролируемые этапы производства, отслеживаемые доказательства и окончательное решение о выпуске.
Технический отдел Raymon Valve. Окончательные проектные решения принимаются на основе управляющей документации и ответственного инженера или инспектора по качеству.
Применимые стандарты на продукцию, материалы, размеры, сварку, неразрушающий контроль (NDE), испытания под давлением и проектные стандарты для клапанов должны быть указаны в реестре требований с утвержденными редакциями. Данный обзор не воспроизводит пункты и не утверждает, что один путь применим к каждому клапану. Заказ на поставку, утвержденные чертежи, процедуры и программа контроля качества (ITP) регулируют фактическое изготовление.
Техническая область рассмотрена 27 июля 2026 г. Редакции, процедуры, критерии приемки и доказательства соответствия продукции должны быть подтверждены перед заказом.
Часто задаваемые вопросы по производству промышленных клапанов
Каковы основные этапы производства промышленных клапанов?
Типичный контролируемый маршрут включает рассмотрение контракта и инжиниринга, закупку и идентификацию материалов, литье или ковку (где применимо), термообработку и специальные процессы, механическую обработку, внутрипроизводственный контроль, сборку, испытания под давлением и функциональные испытания, нанесение покрытий и маркировку, проверку документов, консервацию, упаковку и отгрузку. Точная последовательность должна соответствовать продукту и проекту.
Как обеспечивается прослеживаемость материалов при производстве клапанов?
Тепло или идентификация источника передаются через контролируемые маркировки и записи от принятого материала к компонентам, сборке, серийному номеру клапана или проектной метке и окончательному досье. Требуемая глубина, включая сертификаты, PMI или проверку твердости, определяется заказом и планом инспекции.
Все ли клапаны производятся по одному и тому же технологическому процессу?
№. Литые и кованые корпуса проходят разные пути формовки, а конструкция, размер, класс, комплектация, тип привода, условия эксплуатации и требования заказчика изменяют производственные процессы и методы контроля. Поэтому необходим производственный и инспекционный план для каждого конкретного проекта.
Какие записи следует проверить перед отгрузкой?
Проверьте утвержденный перечень документов и необходимые записи по материалам, технологическим процессам, размерам, сборке, испытаниям под давлением/функциональным испытаниям, покрытию/маркировке, несоответствиям и выпуску. Физический клапан, бирка/серийный номер, идентификация упаковки и комплект документации должны совпадать перед авторизацией к отгрузке.
Отправьте требование и необходимые доказательства для проверки
Мы определим применимую область, недостающие записи и путь утверждения без выдумывания заявлений о соответствии.
