Описание продукта

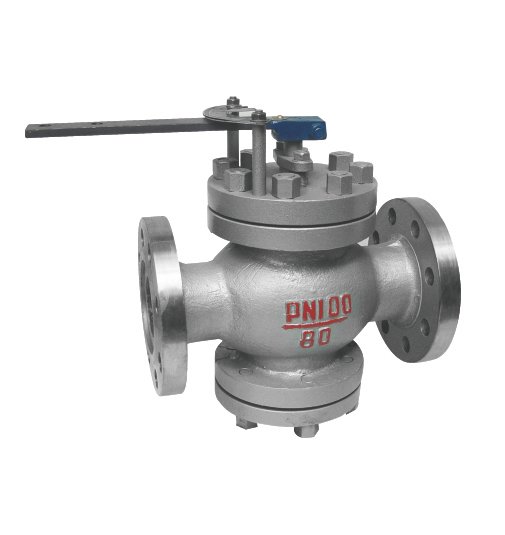

T40H-40, T40H-100 поворотный регулирующий клапан питательной воды: подходит для трубопроводов питательной воды котлов среднего и низкого давления и дренажных трубопроводов подогревателей высокого давления. Путем вращения цилиндрического диска клапана изменяется площадь окна, образованного седлом клапана, для достижения цели регулирования расхода. Угол поворота питательного регулирующего клапана составляет 60°, что отображается на указателе положения выше регулирующего клапана. Может комплектоваться электрическими приводами для дистанционного автоматического управления.
Рабочие параметры
Модель PN Рабочее давление/МПа Рабочая температура/℃ Применяемая среда
|
T40H-40 |
40 |
4.0 |
≤200 |
вода, пар |
|
T40H-100 |
100 |
10.0 |
Материалы деталей клапана
Модель Корпус клапана Седло Диск Шток Тяга Шток Крепеж Уплотнение
|
T40H-40 |
Высококачественная углеродистая сталь |
Хромированная нержавеющая сталь |
Хромированная нержавеющая сталь |
Хромированная нержавеющая сталь |
Хромированная нержавеющая сталь |
высококачественная сталь |
Гибкий графит |
|
T40H-100 |
Форма и размеры изделия
Максимальная площадь протока DN/см2LHDD1D2D3bff1z×Φd
|
50 |
1.89 |
230 |
245 |
160 |
125 |
100 |
88 |
20 |
3 |
4 |
4×Φ18 |
|
65 |
2.72 |
290 |
250 |
180 |
145 |
120 |
1140 |
22 |
3 |
4 |
8×Φ18 |
|
80 |
6.4 |
310 |
255 |
195 |
160 |
135 |
121 |
24 |
3 |
4 |
8×Φ18 |
|
100 |
8.4 |
350 |
280 |
230 |
190 |
160 |
150 |
26 |
3 |
4.5 |
8×Φ23 |
Максимальная площадь протока DN/см2LHDD1D2D3bff1z×Φd
|
50 |
1.27 |
300 |
250 |
195 |
145 |
115 |
88 |
28 |
3 |
4 |
4×Φ25 |
|
80 |
5.5 |
380 |
255 |
230 |
180 |
150 |
121 |
34 |
3 |
4 |
8×Φ25 |
|
100 |
15 |
400 |
288 |
265 |
210 |
175 |
150 |
38 |
3 |
4.5 |
8×Φ30 |
|
150 |
19 |
450 |
340 |
350 |
290 |
250 |
204 |
46 |
3 |
4.5 |
12×Φ34 |
|
200 |
55 |
710 |
455 |
430 |
360 |
315 |
260 |
54 |
3 |
4.5 |
12×Φ40 |
