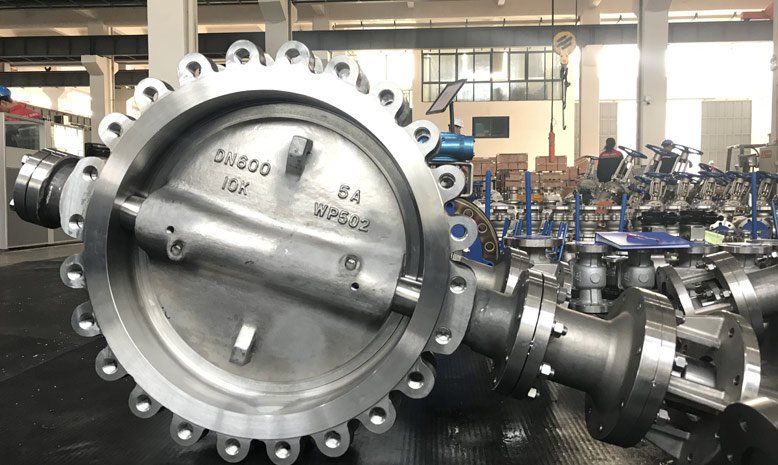

Sélection et revue d'ingénierie des vannes haute pression
La sélection des vannes haute pression ne se fait pas en choisissant une classe de pression. La revue d'ingénierie doit combiner la pression et la température de conception, la pression différentielle maximale d'isolement, la géométrie de la frontière de pression, la conception des joints, la charge de la tige ou de l'arbre, la charge du siège, la force de fonctionnement, les transitoires de pression et la portée des essais spécifiée.
Données qui modifient la voie de conception de la vanne
La condition de fonctionnement dominante doit être traduite en entrées de niveau étiquette avant que la construction, les matériaux ou le fonctionnement ne soient approuvés.
Pressions normales, de conception, de perturbation, de cavité piégée et transitoires.
Groupe de matériaux, température de conception et base de la classification nominale.
Chute de pression maximale en isolement, ouverture, fermeture et pour les vannes de régulation.
Corps, chapeau, fermeture, boulonnerie, joints et base de l'épaisseur de paroi.
Poussée de tige ou couple d'arbre dans les conditions de rupture, fonctionnement, siège et décolmatage.
Exigences d'essai hydrostatique, d'étanchéité du siège, fonctionnel, CND et documentaire.
Symptômes, mécanismes et réponses d'ingénierie
Utilisez les symptômes observés pour enquêter sur les causes ; ne considérez pas le tableau comme un substitut à l'inspection ou à l'analyse des causes profondes.
| Mode de défaillance | Preuves typiques | Mécanisme possible | Réponse d'ingénierie |
|---|---|---|---|
| Fuite corps ou chapeau | Fuite externe lors d'un changement de pression ou de température | Contrainte de la ligne de rupture, charge de joint ou défaut de fabrication | Vérifier la base de conception, le matériau, la boulonnerie, le CND et l'acceptation de l'essai de pression |
| Fuite du presse-étoupe | L'étanchéité augmente avec les cycles de pression ou le fonctionnement | Contrainte du presse-étoupe, état de la tige, jeu d'extrusion ou détente du presse-étoupe | Examiner le système de presse-étoupe, l'état de la tige, le chargement dynamique et les exigences d'émission |
| Endommagement du siège à l'ouverture | Couple élevé, érosion ou perte d'étanchéité | Ouverture sous une pression différentielle excessive | Définir le by-pass/égalisation, la conception du siège, la séquence de fonctionnement et la marge de l'actionneur |
| Cavitation du liquide | Bruit, vibration, piquage du siège ou contrôle instable | La pression tombe en dessous de la pression de vapeur puis remonte | Utiliser tous les cas de procédé pour la chute de pression par étapes, la garniture et l'examen en aval |
| Rebond du clapet anti-retour | Pic de pression, vibration ou impact répété du disque | Vitesse inverse et fermeture dynamique lente | Évaluer la dynamique du système, la réponse de la vanne, l'orientation et le déclenchement de la pompe |
| Blocage de l'actionneur | Course incomplète dans les pires conditions de procédé | Couple/poussée sous-estimé à la pression différentielle maximale | Utiliser les charges de vanne vérifiées, les limites d'utilité et le facteur de sécurité du projet |
Familles de vannes à évaluer pour cette condition
La famille de produits est une couche de décision. La construction finale doit toujours fermer les risques spécifiques à la condition ci-dessus.
Vannes à boisseau sphérique
Isolation quart de tour où le comportement de l'alésage, de la charge du siège et de la cavité est vérifié.
VOIR LA CATÉGORIE →02Vannes à opercule
Isolation linéaire pour les conduites sélectionnées, les services vapeur et de procédé.
VOIR LA CATÉGORIE →03Vannes à soupape
Itinéraires d'isolation et de régulation avec garniture tenant compte de la perte de charge.
VOIR LA CATÉGORIE →04Clapets anti-retour
Protection dynamique contre le flux inverse pour les pompes et les compresseurs.
VOIR LA CATÉGORIE →05Vannes de régulation
Réduction de pression, contrôle du bruit et de la cavitation conçus par ingénierie.
VOIR LA CATÉGORIE →06Ensembles motorisés
Vanne et actionneur dimensionnés par rapport aux charges haute pression vérifiées.
VOIR LA CATÉGORIE →Raccourcis courants qui créent un risque de spécification
La classe de pression n'est pas la vérification complète de la conception
La classe dépend du groupe de matériaux et de la température ; elle ne définit pas les détails de paroi, la garniture, l'étanchéité ou la charge de fonctionnement.
Un essai hydrostatique ne prouve pas l'aptitude au service.
Les essais de pression ne démontrent pas la résistance à la cavitation, la durée de vie en cycles, les émissions, la compatibilité des matériaux ou les performances dynamiques.
Le couple nominal de l'actionneur n'est pas le couple spécifique à la plaque signalétique.
Utiliser la conception de vanne sélectionnée, la pression différentielle, les sièges, la fréquence, la puissance et le facteur de sécurité.
De la preuve de processus à une décision de vanne auditable
Informations requises avant le devis technique
Comment utiliser cette page de conditions de fonctionnement
Évaluation technique et investigation commerciale pour les ingénieurs sélectionnant ou examinant des vannes industrielles sous haute pression statique, haute pression différentielle ou service avec transitoires de pression.
Équipe de contenu technique Raymon Valve. La sélection finale des étiquettes nécessite l'examen par un ingénieur des données de processus et des documents de projet contrôlés.
L'ASME B16.34 peut régir les caractéristiques pression-température pour les types de vannes applicables ; l'API 6D, l'API 600, l'API 602 ou d'autres normes produit peuvent s'appliquer à la construction, tandis que l'API 598 ou l'ISO 5208 peuvent s'appliquer aux essais. La portée et l'édition exactes nécessitent une vérification au niveau de l'étiquette.
Portée technique révisée le 27 juillet 2026. Les éditions des normes, les qualifications et les preuves de production doivent être confirmées avant la commande.
FAQ sur les solutions de vannes industrielles haute pression
La classe de pression est-elle suffisante pour sélectionner une vanne haute pression ?
N° La classe doit être combinée avec le groupe de matériaux, la température, la pression différentielle, la construction de la vanne, la garniture, le raccordement, la charge de fonctionnement et les tests du projet.
Pourquoi une vanne peut-elle réussir un test hydrostatique et échouer en service ?
L'épreuve hydraulique confirme l'intégrité de pression définie dans les conditions d'essai ; elle ne prouve pas la fermeture dynamique, la résistance à la cavitation, les émissions, le cyclage, la chimie ou le dimensionnement de l'actionneur.
Quand un montage avec by-pass ou égalisation de pression est-il nécessaire ?
Cela peut être requis lorsque la vanne ne peut pas s'ouvrir en toute sécurité sous une pression différentielle maximale ou lorsque le réchauffement et l'égalisation de pression font partie de la procédure de fonctionnement.
Quelle pression doit être utilisée pour le dimensionnement de l'actionneur ?
Utilisez la pression différentielle maximale crédible pour chaque cas de mouvement et de siège, pas seulement la pression de fonctionnement normale.
Envoyer l'enveloppe de fonctionnement complète et les exigences du projet
Nous identifierons les données manquantes, les risques d'interaction et la voie d'ingénierie des vannes appropriée.
