Vannes pour les systèmes de traitement pharmaceutique et de services publics propres
La sélection des vannes pharmaceutiques combine le confinement des processus avec la nettoyabilité, la drainabilité, l'état de surface, la traçabilité des matériaux et la documentation contrôlée. Les systèmes en contact avec le produit, les services publics propres et les services généraux de l'usine nécessitent des niveaux de construction et de vérification différents.

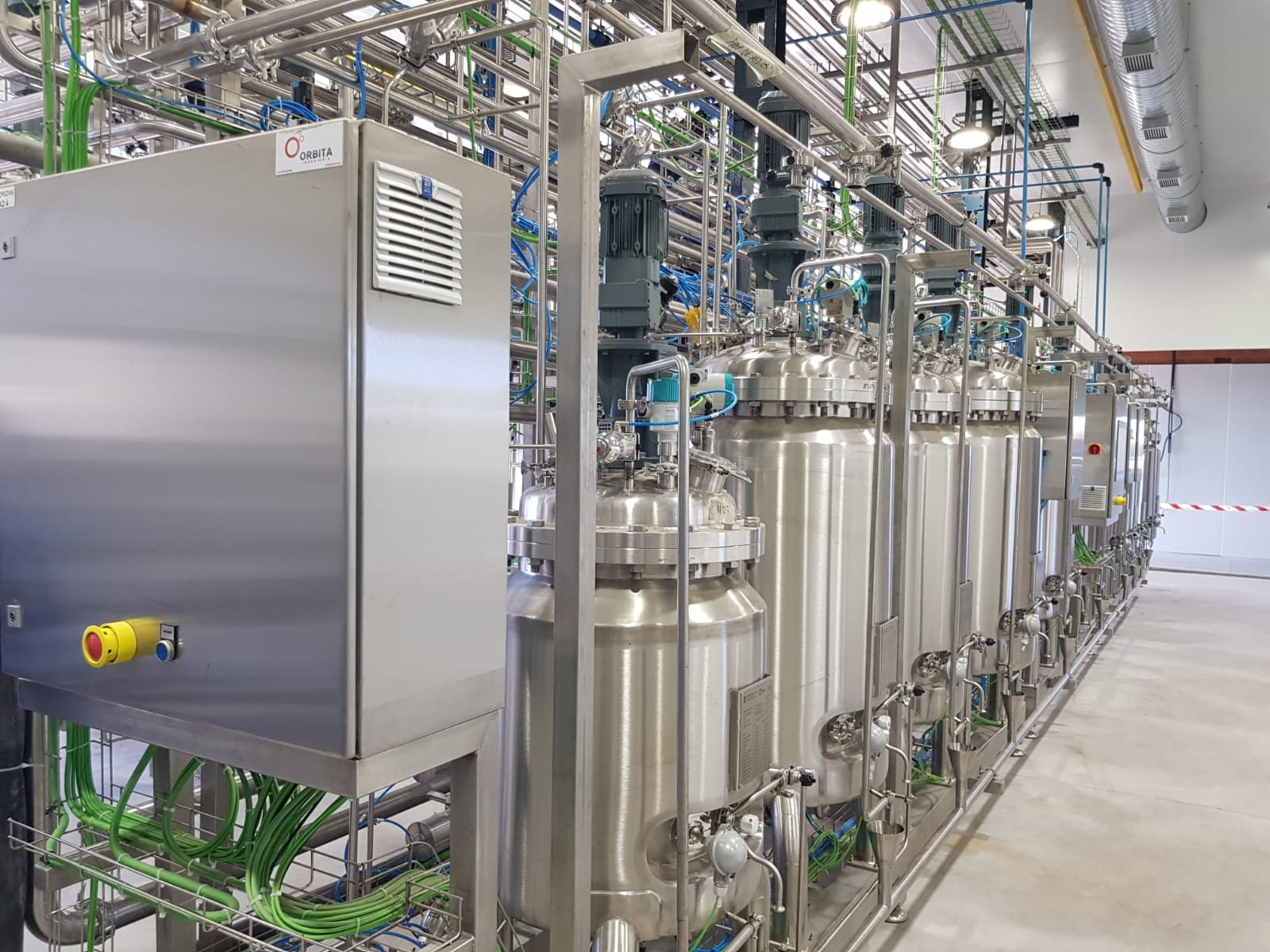

Zones de service nécessitant un examen séparé des vannes
Chaque système crée une combinaison différente de fluides, de pression, de température, de cycles et de conséquences en cas de défaillance.
Chemin d'écoulement hygiénique, drainabilité, finition de surface et assainissement.
Cyclage de température, drainage du condensat et matériaux propres.
Compatibilité chimique, température, nettoyage complet et durée de vie en cycles.
Confinement, nettoyabilité, contrôle de la contamination croisée et mise en lots.
Filtration stérile, régulation de pression, pureté et faible fuite.
Eau de refroidissement, air comprimé, CVC et services non liés au produit.
Mapper les conditions de service à une solution d'ingénierie de vanne
Cette matrice est un point de départ technique. La sélection finale nécessite la fiche technique du projet et tous les cas d'exploitation.
| Application | Conditions critiques | Parcours de vanne courant | Point de revue |
|---|---|---|---|
| Boucle d'eau purifiée | Haute pureté et recirculation | Membrane, boisseau sphérique ou papillon hygiénique | Drainabilité, zone morte, état de surface, élastomère et documentation |
| Vapeur propre | Haute température et condensat | Isolation/clapet anti-retour/régulation hygiénique | Matériau, surface, drainabilité, cycles thermiques et comportement de la condensation |
| Isolation CIP/SIP | Produits chimiques et cycles thermiques | Membrane, boisseau sphérique ou papillon | Compatibilité, durée de vie du siège, nettoyabilité et nombre de cycles |
| Transfert de produit | Intégrité des lots et contrôle de la contamination | Isolation/régulation hygiénique | Chemin d'écoulement, rétention, échantillonnage, nettoyage et automatisation |
| Gaz de procédé | Pression propre, sèche et contrôlée | Membrane, à boisseau sphérique, clapet anti-retour ou de régulation | Pureté, étanchéité, filtration, stabilité de pression et matériaux |
| Utilités de l'usine | Eau non potable, air et CVC | Vanne papillon, vanne à boisseau sphérique, clapet anti-retour ou vanne de régulation industrielle | Pertes de charge, fiabilité, corrosion et accès de maintenance |
Catégories de produits utilisées dans cette industrie
Sélectionnez la famille de vannes uniquement après avoir confirmé la fonction requise et les conditions de service.
Vannes à boisseau sphérique
Isolation pour les applications de gaz de procédé et utilités sélectionnées.
VOIR LA CATÉGORIE →02Vannes papillon
Trajets d'isolement compacts, hygiéniques ou utilitaires.
VOIR LA CATÉGORIE →03Clapets anti-retour
Protection contre le reflux pour les utilités propres et d'usine.
VOIR LA CATÉGORIE →04Vannes de régulation
Régulation de la pression, du débit et de la température.
VOIR LA CATÉGORIE →05Vannes de régulation
Gestion de pression auto-opérée pour les services utilitaires.
VOIR LA CATÉGORIE →06Ensembles motorisés
Ensembles de vannes automatisés pour systèmes discontinus et utilités.
VOIR LA CATÉGORIE →Résoudre les risques liés aux services sévères avant la cotation
Facilité de nettoyage et de drainage
Examiner la géométrie interne, l'orientation, les jambes mortes, l'état de surface et le cycle CIP/SIP réel.
Compatibilité des élastomères
Vérifier le produit de procédé, les produits chimiques de nettoyage, la température de la vapeur, le temps d'exposition, les extractibles et l'intervalle de remplacement.
Contrôle documentaire
Définir les certificats matière, les enregistrements de finition de surface, la traçabilité des élastomères, les certificats de nettoyage et les rapports de test avant la commande.
Lorsque la voie de sélection standard n'est pas suffisante
Ne pas utiliser une vanne à cavité industrielle générale dans un service en contact avec le produit sans examen préalable.
Le volume de rétention, les crevasses, la drainabilité et la nettoyabilité peuvent compromettre le processus validé.
Ne spécifiez pas la finition de surface sans méthode de mesure et de documentation
Le paramètre requis, l'emplacement, la valeur d'acceptation et le rapport doivent être définis par le projet.
Ne traitez pas toutes les utilités comme un service hygiénique
Les systèmes de contact produit, d'utilités propres et d'utilités générales de l'usine nécessitent des niveaux de construction et de preuve différents.
De la définition de l'application à une décision de vanne auditable
Informations minimales pour un devis technique
Comment cette page doit être utilisée
Évaluation technique pour les ingénieurs de procédés et d'utilités pharmaceutiques, distinguant les vannes hygiéniques en contact avec le produit des vannes pour utilités propres et services industriels généraux.
Équipe de contenu technique Raymon Valve. La sélection finale des vannes nécessite une révision par un ingénieur des documents de projet.
Les exigences de l'utilisateur et le procédé validé régissent la construction hygiénique. Les normes ASME BPE ou autres normes d'hygiène peuvent s'appliquer là où spécifié ; l'état de surface, l'élastomère, les critères de nettoyage et de documentation doivent être vérifiés avec la norme actuelle du projet.
Portée technique révisée le 27 juillet 2026. Les éditions standard, les certifications et les clauses spécifiques au projet doivent être reconfirmées avant la commande.
FAQ sur les vannes industrielles pour la fabrication pharmaceutique
Toutes les vannes dans une usine pharmaceutique sont-elles des vannes hygiéniques ?
Les systèmes de contact et de fluides utilitaires propres peuvent nécessiter une construction hygiénique, tandis que l'eau de refroidissement, le CVC et les utilités générales peuvent utiliser des vannes industrielles appropriées.
Que signifie la drainabilité dans la sélection des vannes ?
L'orientation de la vanne et de la tuyauterie installées doit permettre le drainage des liquides de procédé et de nettoyage sans poches de rétention qui compromettent le nettoyage ou la stérilité.
Quelle documentation est couramment requise ?
Les exigences peuvent inclure des certificats matière, des rapports de finition de surface, la traçabilité des élastomères, des dossiers de soudage ou de traitement thermique, des certificats de nettoyage et des tests de pression/fonctionnement.
Comment les conditions CIP et SIP sont-elles spécifiées ?
Fournir tous les produits chimiques de nettoyage, leur concentration, température, durée, pression et fréquence de cycle, ainsi que les conditions de stérilisation à la vapeur le cas échéant.
Envoyer la liste des vannes et les fiches techniques de procédé
Nous examinerons la construction, les matériaux, le fonctionnement, les tests et les documents de la vanne par tag.
