1. Connaissances pour la sélection d'un clapet anti-retour à levée chemisé PTFE :
1. Afin d'empêcher le reflux du fluide, des clapets anti-retour doivent être installés sur les équipements, les dispositifs et les conduites ;
2. Le clapet anti-retour à levée chemisé PTFE convient généralement aux fluides propres, et n'est pas adapté aux fluides contenant des particules solides et de haute viscosité ;
3. Généralement, les clapets anti-retour à levée horizontaux doivent être utilisés sur les conduites horizontales d'un diamètre nominal de 50 mm ;
4. Le clapet anti-retour à levée chemisé PTFE droit ne peut être installé que sur des conduites horizontales ;
5. Pour la conduite d'admission de la pompe, le clapet de pied doit être sélectionné. Le clapet de pied est généralement installé uniquement sur la conduite verticale d'admission de la pompe, et le fluide s'écoule de bas en haut ;
6. Le type à levée chemisé PTFE a de meilleures performances d'étanchéité et une plus grande résistance au fluide que le type à battant. Le type horizontal doit être installé sur la conduite horizontale, et le type vertical doit être installé sur la conduite verticale ;
7. La position d'installation du clapet anti-retour à battant chemisé PTFE n'est pas limitée. Il peut être installé sur des conduites horizontales, verticales ou inclinées. S'il est installé sur des conduites verticales, le sens d'écoulement du fluide doit être de bas en haut ;
8. Le clapet anti-retour à battant chemisé PTFE peut être appliqué à tout fluide de travail et à toute plage de température de travail selon les différents matériaux de la coque et du siège. Le fluide est de l'eau, de la vapeur, du gaz, un fluide corrosif, de l'huile, un médicament, etc. La température de travail du fluide est comprise entre -196 et 800 °C ;
9. L'application des clapets anti-retour à battant oscillant est pour basse pression et grand diamètre, et les conditions d'installation sont limitées ;
10. La position d'installation du clapet anti-retour papillon revêtu de fluor n'est pas limitée, il peut être installé sur une conduite horizontale, ou il peut être installé sur une conduite verticale ou inclinée ;
2. Caractéristiques structurelles du clapet anti-retour à levée revêtu de fluor
1. Clapet anti-retour à passage droit à levée revêtu de fluor
Le modèle principal est de type H41F, la structure est généralement similaire à celle d'une vanne à soupape, le disque de vanne monte et descend le long du centre du passage, et l'action est fiable, généralement installée uniquement sur la conduite horizontale.

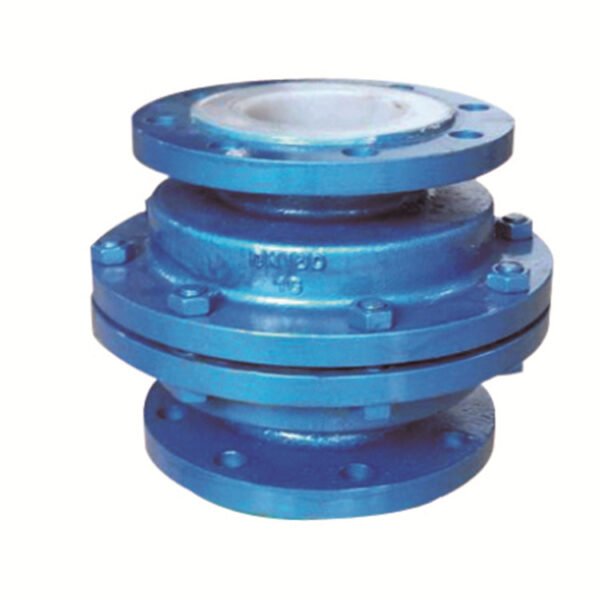

2. Clapet anti-retour vertical revêtu de fluor
Les principaux modèles sont de type H42F, H72F, H40S, parmi lesquels le type H40F est une nouvelle structure, le disque de la vanne est sphérique, la caractéristique commune est que le disque de la vanne se déplace de haut en bas le long de l'axe du passage du corps de vanne, et doit généralement être installé sur une conduite verticale.
3. Clapet anti-retour à battant oscillant revêtu de fluor
Les principaux modèles sont le type H44F, H74F à battant oscillant simple et le type H76F à battant oscillant double. Le battant de la vanne tourne autour de l'axe de rotation, et sa résistance au fluide est généralement plus faible que celle du clapet anti-retour à levée. Il convient aux applications de grand diamètre. La position d'installation n'est pas limitée, et il est généralement installé sur une conduite horizontale.
4. Clapet anti-retour papillon revêtu de fluor
Les principaux modèles sont de type H47PO, la structure est une connexion à brides excentriques doubles à siège souple, et un dispositif de fermeture lente est conçu à l'extérieur du clapet anti-retour papillon à fermeture lente à micro-résistance, ce qui est bénéfique pour réduire la résistance au flux et les vibrations, et réduire l'impact du coup de bélier.
3. Paramètres techniques et normes d'application du clapet anti-retour à levée revêtu de fluor
|
|
Type à passage droit à levée |
Verticale à passage intégral |
Verticale à passage intégral avec clip |
Simple battant type pivotant |
Double battant type pivotant |
Vanne papillon |
|
Diamètre nominal (mm) |
DN15~500 |
15~500 |
DN15~300 |
DN15~500 |
DN50~1200 |
DN200~1800 |
|
Pression nominale (MPa) |
PN0.6~1.6 |
PN0.6~1.6 |
PN0.6~2.5 |
PN0.6~2.5 |
PN0.6~4.0 |
PN0.6~1.6 |
|
Matériau de la vanne |
Fonte grise, acier au carbone, acier inoxydable |
|||||
|
Matériau de revêtement |
PTFE(F4)、FEP(F46)、PCTEF(F3)、PVDF(F2)、GXPP、GXPO、UHMW-PE |
GXPO |
||||
|
Médias applicables |
Voir les matériaux de revêtement anticorrosion pour plus de détails |
|||||
|
Température de service (℃) |
||||||
|
Conception et fabrication |
GB/T13932-1992, GB/T12235-1989, Q/ZXD 01-1999, API6D |
|||||
|
Longueur de construction |
GB/T 12221-1989 |
|||||
|
bride de raccordement |
JB/T 82.1-94, GB/T9113.1-2000 |
|||||
|
Test de pression |
GB/T 13927-1992 |
|||||
Quatrièmement, la forme principale et les dimensions de raccordement du clapet anti-retour à garniture en fluor :
|
Diamètre nominal |
L |
D |
D1 |
D2 |
f |
b |
Z-φd |
D |
D1 |
D2 |
f |
b |
Z-φd |
|
|
DN (mm) |
NPS (pouce) |
PN1.0MPa |
PN1,6 MPa |
|||||||||||
|
15 |
1/2 |
130 |
95 |
65 |
45 |
2 |
14 |
4-φ14 |
130 |
95 |
65 |
2 |
14 |
4-φ14 |
|
20 |
3/4 |
150 |
105 |
75 |
55 |
2 |
16 |
4-φ14 |
150 |
105 |
75 |
2 |
16 |
4-φ14 |
|
25 |
1 |
160 |
115 |
85 |
65 |
2 |
16 |
4-φ14 |
160 |
115 |
85 |
2 |
16 |
4-φ14 |
|
32 |
5/4 |
180 |
135 |
100 |
78 |
2 |
18 |
4-φ18 |
180 |
135 |
100 |
2 |
18 |
4-φ18 |
|
40 |
3/2 |
200 |
145 |
110 |
85 |
3 |
18 |
4-φ18 |
200 |
145 |
110 |
3 |
18 |
4-φ18 |
|
50 |
2 |
230 |
160 |
125 |
100 |
3 |
20 |
4-φ18 |
230 |
160 |
125 |
3 |
20 |
4-φ18 |
|
65 |
5/2 |
290 |
180 |
145 |
120 |
3 |
20 |
4-φ18 |
290 |
180 |
145 |
3 |
20 |
4-φ18 |
|
80 |
3 |
310 |
195 |
160 |
135 |
3 |
22 |
4-φ18 |
310 |
195 |
160 |
3 |
22 |
4-φ18 |
|
100 |
4 |
350 |
215 |
180 |
155 |
3 |
22 |
8-φ18 |
350 |
215 |
180 |
3 |
24 |
8-φ18 |
|
125 |
5 |
400 |
245 |
210 |
185 |
3 |
24 |
8-φ18 |
400 |
245 |
210 |
3 |
26 |
8-φ18 |
|
150 |
6 |
480 |
280 |
240 |
210 |
3 |
24 |
8-φ23 |
480 |
280 |
240 |
3 |
28 |
8-φ23 |
|
200 |
8 |
600 |
335 |
295 |
265 |
3 |
26 |
8-φ23 |
495 |
335 |
295 |
3 |
30 |
12-φ23 |
|
250 |
10 |
622 |
390 |
350 |
320 |
3 |
28 |
12-φ23 |
622 |
405 |
355 |
3 |
32 |
12-φ25 |
|
300 |
12 |
698 |
440 |
400 |
368 |
4 |
28 |
12-φ23 |
698 |
460 |
410 |
4 |
34 |
12-φ25 |
|
350 |
14 |
787 |
500 |
460 |
428 |
4 |
30 |
16-φ23 |
787 |
520 |
470 |
4 |
38 |
16-φ25 |
4. Méthode de préparation du modèle de clapet anti-retour à levée chemisé de fluor
: Tel que H42F46-16C dans l'ordre
Numéro supplémentaire du clapet anti-retour : clapet anti-retour à fermeture lente à micro-résistance HH, clapet anti-retour isolant BH, clapet anti-retour à bille HQ ;
(1) Type de clapet anti-retour : H signifie clapet anti-retour ;
(2) Raccordement du clapet anti-retour : 4 brides, 6 soudé, 7 wafer ;
(3) Forme du clapet anti-retour : 1 à levée, 2 vertical, 4 à battant, 6 double battant, 8 papillon ;
⑷ Étanchéité du clapet anti-retour : B Babbitt, F fluoroplastique, H acier inoxydable, J revêtement caoutchouc, M Monel, X caoutchouc, Y carbure, W traitement direct ;
⑸ Pression du clapet anti-retour : PN1.6-25 MPa, classe livre 150LB-2500LB, classe japonaise 5K-63K ;
⑹ Matériau du clapet anti-retour : Q fonte ductile, C acier au carbone, P-304, R-316, A alliage de titane, I acier au chrome-molybdène ;
La compilation du modèle de clapet anti-retour à levée chemisé de fluor vise à fournir une description plus détaillée de la préparation du modèle de clapet anti-retour selon la méthode internationale de compilation des modèles de vannes ; afin de fournir aux utilisateurs des connaissances plus standardisées sur les modèles de clapets anti-retour ; par exemple, lors d'un premier achat ou si vous n'êtes pas familier avec le modèle de clapet anti-retour à levée chemisé de fluor, veuillez le lire attentivement.
