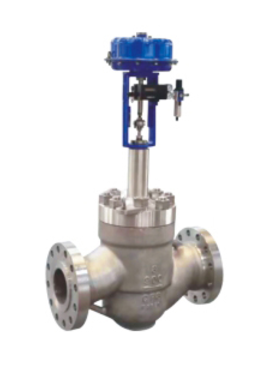

Definir o limite de aplicação para Válvula de Controle Pneumática de Aço Inoxidável com Luva
Uma Válvula de Controle Pneumática de Aço Inoxidável com Luva é avaliada para controle de processo modulante. Um elemento de estrangulamento altera a área de fluxo efetiva em resposta a um sinal de controle. A característica instalada, Cv, recuperação de pressão, velocidade dos internos e resolução do atuador determinam a qualidade do controle.
O nome do produto restringe o caminho, mas não completa a especificação. Resolver o dimensionamento do atuador pneumático, ação de falha, pressão de suprimento e pacote de acessórios; internos guiados por luva ou em estágios para estabilidade, distribuição de queda de pressão e manutenção; componentes de pressão/molhados em aço inoxidável com controle de grau e limite de corrosão, juntamente com o meio, casos de operação, interface de tubulação, manutenção e evidências.
Pneumático
Dimensionamento do atuador pneumático, ação de falha, pressão de suprimento e pacote de acessórios. Indique pressão de ar mínima/normal, estado de falha, tempo de curso, duty cycle, solenóide, posicionador, chaves e requisitos de tubulação.
Luva
Internos guiados por luva ou em estágios para estabilidade, distribuição de queda de pressão e manutenção. Fornecer casos de dimensionamento, duty do estágio, geometria da porta, limites de erosão/ruído, classe de estanqueidade e folga de remoção.
Aço Inox
Componentes pressurizados/molhados em aço inoxidável com controle de grau e limite de corrosão. Indicar os graus exatos dos componentes, química do fluido, temperatura, cloretos/contaminantes, soldagem, PMI e requisitos de superfície.
Limite específico do pedido
O conteúdo do site não é uma certificação em nível de tag. A adequação e o escopo fornecido são estabelecidos apenas pela cotação, datasheet e desenho aceitos.
Dados de configuração publicados para Válvula de Controle Pneumática de Aço Inoxidável com Luva — confirmação necessária
Os valores abaixo são transcritos da listagem pública anterior do produto para que informações úteis do modelo não sejam perdidas durante a reconstrução da qualidade. Eles não representam uma faixa universalmente disponível, certificado ou compromisso de pedido. Confirme cada valor na cotação aceita, na folha de dados da etiqueta e no desenho aprovado.
| Parâmetro | Listagem anterior | Verificação de pedido necessária |
|---|---|---|
| Tipo de produto | Não declarado na listagem pública anterior. | Confirme o modelo exato, a construção e a configuração fornecida. |
| Tamanho nominal / DN | 25-500 | Confirme cada etiqueta pedida e a combinação de internos ou furo disponível. |
| Classe de pressão | PN16-100 ANSI Classe 150-600 | Confirme o padrão de classificação, a classe e a base de temperatura aplicáveis. |
| Temperatura | 20~550℃ | Confirme as temperaturas de projeto, de operação, de partida e de distúrbio do metal. |
| Conexão final | GB, DIN, ANSI, JIS, etc. | Confirmar padrão, faceamento, schedule, diâmetro interno e interface de acoplamento. |
| Coeficiente de vazão / característica | abertura rápida, linear, porcentagem igual | Confirmar casos calculados, internos, curso e comportamento instalado. |
| Material do corpo / castelo | Não declarado na listagem pública anterior. | Confirmar grau do componente, forma do produto, tratamento térmico e registros. |
| Material dos internos / fechamento | Não declarado na listagem pública anterior. | Confirmar cada componente molhado, dureza, revestimento e acoplamento. |
| Material da sede / vedação | Não declarado na listagem pública anterior. | Confirmar compatibilidade, critério de estanqueidade e limite de pressão-temperatura. |
| Operação / atuador | Não declarado na listagem pública anterior. | Confirmar carga de pior caso, estado de falha, utilidades, velocidade e acessórios. |
| Base de estanqueidade | 11 graus, V graus Material: -Corpo, Castelo: Aço Inoxidável -Válvula esférica, Gaiola: Aço Inoxidável Opcional: – Tratamento de desengraxe sem óleo Características: – Adota-se a estrutura balanceada do núcleo da válvula, a força desbalanceada axial é pequena, a diferença de pressão permitida | Confirme o padrão, edição, direção de teste, meio e aceitação mensurável. |
Evidência de limite: onde a listagem anterior estava incompleta ou mal traduzida, esta página não adivinha um valor. A Raymon Valve deve substituir os dados provisórios da web pela folha de dados do produto controlada quando estiver disponível.
Construa o requisito técnico antes de aprovar o modelo
Registrar a pergunta, a resposta aceita e a prova para que a proposta da Válvula de Controle Pneumática de Aço Inoxidável com Luva possa ser auditada entre as disciplinas.
| Área de revisão | Questão de engenharia | Registro obrigatório |
|---|---|---|
| Casos de dimensionamento | Casos mínimo, normal, máximo, de partida e de distúrbio exigem propriedades e pressões de fluidos verificadas. | Resolva o ponto em aberto antes da liberação e retenha evidências específicas da tag no dossiê final. |
| Serviço do interno | Cavitação, flash, fluxo de gás estrangulado, ruído, erosão e rangeabilidade devem ser avaliados. | Resolva o ponto em aberto antes da liberação e retenha evidências específicas da tag no dossiê final. |
| Atuador | O empuxo ou torque requerido, ação de falha, velocidade de curso e suprimento de utilidade devem ser coordenados. | Congele o valor aceito na folha de dados da tag e verifique-o no desenho aprovado. |
| Acessórios | O posicionador, solenoides, fim de curso, conjunto de ar e requisitos para áreas perigosas formam um pacote. | Resolva o ponto em aberto antes da liberação e retenha evidências específicas da tag no dossiê final. |
| Pneumático | Indicar pressão mínima/normal de ar, estado de falha, tempo de curso, duty, solenoide, posicionador, chaves e requisitos de tubulação. | Declare o requisito mensurável e conecte-o a um desenho, procedimento ou resultado de teste. |
| Luva | Forneça casos de dimensionamento, duty de estágio, geometria do orifício, limites de erosão/ruído, classe de estanqueidade e folga de remoção. | Capture a base de seleção, desvios aprovados, se houver, e o registro usado para aceitação. |
| Aço Inox | Declare as classes exatas dos componentes, a química do fluido, a temperatura, os requisitos de cloreto/contaminantes, soldagem, PMI e superfície. | Resolva o ponto em aberto antes da liberação e retenha evidências específicas da tag no dossiê final. |
Verificar normas e critérios de aceitação contra a edição aprovada pelo comprador antes da liberação do pedido.
Exposições a falhas além da configuração nominal
Não dimensione uma válvula de controle apenas pelo diâmetro da tubulação; Cv incorreto pode causar baixa resolução, ruído, cavitação ou danos prematuros ao interno. Revise também a orientação, transientes, ciclagem, contaminação, acesso e consequências de vazamento interno ou externo.
Definir a fabricação e o teste de prova antes da liberação
Um certificado ou relatório só é útil quando seu escopo rastreia a tag, os materiais e a configuração reais. Usar o guia de normas de válvulas para separar escopo de produto, classe de pressão, dimensional, conexão final e teste.
Base de projeto
Configuração controlada, desenho de interface, cálculos e esclarecimentos técnicos fechados.
Identidade do material
Rastreabilidade de pressão e partes molhadas, mais evidências de soldagem, tratamento térmico, dureza e inspeção.
Inspeção e testes
Liberações de inspeção, métodos de teste controlados, identidade de instrumentos, medições e aceitação final.
Dimensionar na pressão mínima de suprimento disponível e na carga máxima da válvula. A construção da luva deve ser verificada quanto à limpeza do fluido, velocidade e acesso aos internos substituíveis. A frase aço inoxidável não define uma classificação de corrosão; o grau, a fabricação e o ambiente controlam a adequação.
Não infira certificação ou desempenho garantido desta página. Aceite apenas as evidências específicas do pedido exigidas pelo comprador.
Entradas de RFQ que removem suposições evitáveis
Enviar identidade da tag, quantidade, fluido, todos os casos de projeto e operação, interface da linha, função, dados de fluxo, materiais, operação, testes, inspeção e escopo de entrega.
Para uma Válvula de Controle Pneumática de Aço Inoxidável com Luva, destacar também o dimensionamento do atuador pneumático, ação de falha, pressão de suprimento e pacote de acessórios; internos guiados por luva ou em estágios para estabilidade, distribuição de queda de pressão e manutenção; componentes de pressão/molhados em aço inoxidável com controle de grau e limite de corrosão. Identificar as entradas em falta e as seleções provisórias para que possam ser fechadas antes da liberação da ordem de compra.
Solicitar uma revisão técnica por tag
Compartilhe a folha de dados, a classe da linha e o escopo de evidências para que os pontos em aberto e os desvios possam ser resolvidos antes da liberação do pedido.
Conecte esta configuração com orientação de família e qualidade
Família de produtos
Compare as principais construções e limites de seleção nesta família de válvulas.
Análise de Resistência à Corrosão
Resolva riscos de pressão, temperatura, corrosão, desgaste ou de projeto.
Testes e inspeção
Definir escopo de teste de pressão, aceitação, instrumentos, pontos de testemunho e registros.
Converter a Válvula de Controle Pneumática de Manga em Aço Inoxidável de uma solicitação ampla para uma decisão de engenharia auditável
Esta seção aborda a decisão que um visitante provavelmente está tentando concluir — não apenas o significado do título da página. Use-a para identificar as entradas necessárias, comparar a proposta e especificar o registro que comprovará a aceitação.
| Decisão | O que fazer | Evidência a reter |
|---|---|---|
| Declaração do problema | Para a Válvula de Controle Pneumática de Manga em Aço Inoxidável, defina o resultado do sistema necessário, a consequência da falha e a aceitação mensurável antes de escolher o hardware. | Requisito funcional |
| Rotas viáveis | Compare pelo menos as alternativas práticas de construção, material, vedação e acionamento, incluindo os motivos para rejeição. | Matriz de opções e trade-offs |
| Condições de contorno | Verifique todos os casos normais, transitórios, de partida, parada, manutenção e perda de utilidade que possam alterar a solução. | Dados de aplicação aprovados |
| Validação | Conecte cada benefício reivindicado a um cálculo, desenho, qualificação, inspeção ou teste em nível de pacote que se aplique ao pedido. | Plano de verificação e evidências |
Como este guia de Válvula de Controle Pneumática de Manga em Aço Inoxidável deve ser usado
Esta página não afirma que uma pessoa nomeada, certificado, qualificação, projeto instalado ou resultado de desempenho se aplica a um pedido futuro. A conformidade do produto é confirmada somente quando a cotação aceita, o desenho aprovado, os procedimentos e os registros finais de fabricação/teste identificam a configuração fornecida.
Requisitos técnicos e normas podem mudar. Verifique a fonte oficial, a edição do contrato, a precedência do projeto e as opções do comprador. Veja nossa política de revisão de conteúdo técnico e evidências, informações da empresa, abordagem de inspeção ou enviar uma correção ou dúvida de aplicação.
Perguntas sobre Válvula de Controle Pneumática de Manga em Aço Inoxidável
Quais informações são necessárias para selecionar uma Válvula de Controle Pneumática de Manga em Aço Inoxidável?
Fornecer o fluido e sua composição, todas as condições de pressão e temperatura, o diâmetro nominal, a vazão ou a queda de pressão quando aplicável, a função requerida, as conexões de extremidade, os materiais, o critério de estanqueidade, o tipo de operação, as normas, a inspeção e a documentação. Para esta configuração, a revisão deve abordar especificamente o dimensionamento do atuador pneumático, a ação de falha, a pressão de suprimento e o pacote de acessórios; internos guiados por luva ou em múltiplos estágios para estabilidade, distribuição da queda de pressão e manutenção; componentes em aço inoxidável de pressão/molhados com a especificação do material e controle da barreira de corrosão.
Quais normas se aplicam a uma Válvula de Controle Pneumática com Manga em Aço Inoxidável?
A resposta depende da construção do produto, da jurisdição do projeto e da especificação do comprador. Um padrão de produto pode cobrir o escopo de projeto, enquanto padrões separados regem a classificação de pressão-temperatura, dimensões, conexões, testes de pressão, segurança contra incêndio, emissões ou materiais. Tamanho na pressão mínima de suprimento disponível e carga máxima da válvula. A construção da luva deve ser verificada quanto à limpeza do fluido, velocidade e acesso ao reparo substituível. A frase aço inoxidável não define uma classificação de corrosão; o grau, a fabricação e o ambiente controlam a adequação.
Como especificar o teste de pressão e vazamento para Válvula de Controle Pneumática de Manga em Aço Inoxidável?
Indique a norma aplicável e edição aprovada, base de casco e tampas, meio, pressão, duração, aceitação de vazamento, direcionalidade, instrumentos, pontos de testemunho e formato do relatório.
Uma Válvula de Controle Pneumática com Luva de Aço Inoxidável pode ser fornecida com um atuador?
Sim, quando a interface válvula/atuador e os casos de carga são projetados em conjunto. Definir estado seguro, perda de utilidade, velocidade, frequência, acessórios, feedback, intertravamentos e testes em nível de montagem.
Quando uma Válvula de Controle Pneumática com Luva em Aço Inoxidável não deve ser selecionada?
Não o selecione quando sua construção qualificada não puder satisfazer os requisitos de processo, vedação, materiais, dinâmica, manutenção ou documentação. Não dimensionar uma válvula de controle apenas pelo diâmetro da tubulação; um Cv incorreto pode causar baixa resolução, ruído, cavitação ou danos prematuros ao interno. A alternativa deve ser escolhida somente após comparar a condição completa de serviço.
