Válvulas globo
SOLUÇÕES EM VÁLVULAS GLOBO INDUSTRIAIS
Fabricante e Fornecedor de Válvulas Globo Industriais
A Raymon Valve fornece válvulas globo industriais para regulagem de fluxo, estrangulamento e bloqueio confiável em sistemas de vapor, óleo e gás, processamento químico, geração de energia, tratamento de água e tubulações industriais em geral.
Navegue por válvulas globo por padrão de corpo, classe de pressão, material, conexão final, design de sede e método de operação.
Serviço de Regulagem de Fluxo
Conexões Flangeadas e Soldadas
Aço Carbono e Aço Inoxidável
Operação Manual, Elétrica e Pneumática
Faixa de Tamanho
DN15–DN600 / 1/2"–24"
Classe de Pressão
PN16–PN420 / Classe 150–2500
Materiais do Corpo
WCB / CF8 / CF8M / Aço Liga
Normas
API / ANSI / DIN / BS / JIS / GB
LOCALIZADOR RÁPIDO DE VÁLVULAS
Encontre a Válvula Globo Certa para Sua Aplicação
Use os links rápidos abaixo para explorar válvulas globo por construção do corpo, classe de pressão, material, estrutura de vedação, tipo de conexão e condição de trabalho.
Tipo de Conexão
Válvulas globo confiáveis com extremidades flangeadas para sistemas de tubulação de vapor, água, óleo, gás, processamento químico e aplicações industriais gerais.
Serviço de Alta Pressão
Válvulas globo compactas com corpo forjado, projetadas para aplicações de alta pressão, alta temperatura, pequeno diâmetro, vapor, refinaria e usina de energia.
Seleção de Material
Válvulas globo resistentes à corrosão para mídia química, tratamento de água, serviço marítimo, fluidos limpos e aplicações de processo em geral.
Serviço de Baixa Emissão
Projetada para reduzir vazamentos na haste em aplicações com vapor, óleo térmico, mídias tóxicas, voláteis e ambientalmente sensíveis.
Layout de Tubulação
As válvulas globo com corpo angular proporcionam fechamento e controle de fluxo, alterando a direção do fluxo em 90 graus em layouts de tubulação compactos.
Menor Queda de Pressão
Válvulas Globo Tipo Y
As válvulas globo tipo Y são adequadas para sistemas de alta pressão ou alto fluxo onde são necessárias menor queda de pressão e desempenho de fluxo estável.
CATEGORIAS DE VÁLVULAS GLOBO
Explore Nossa Linha de Válvulas Globo Industriais
A Raymon Valve oferece uma linha completa de válvulas globo industriais para estrangulamento, regulagem de fluxo, bloqueio, serviço de vapor, tubulações de alta pressão, fluidos corrosivos e aplicações específicas de projetos.
01
SERVIÇO GERAL
Válvulas globo de uso geral com extremidades flangeadas para vapor, água, óleo, gás, processamento químico e tubulações industriais de utilidades.
02

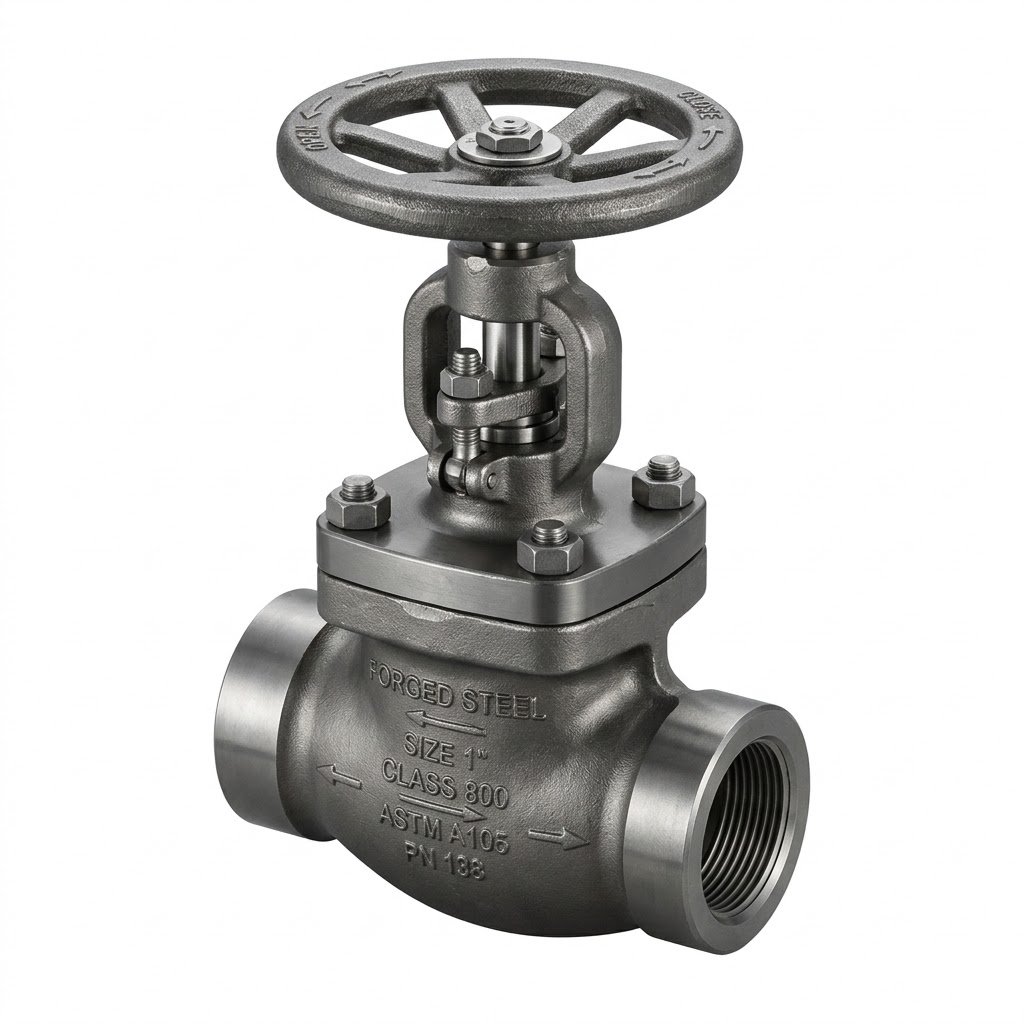

ALTA PRESSÃO
Válvulas globo compactas forjadas em aço, projetadas para alta pressão, alta temperatura, pequeno diâmetro, vapor, refinaria e serviço em usinas de energia.
03
FLUIDOS CORROSIVOS

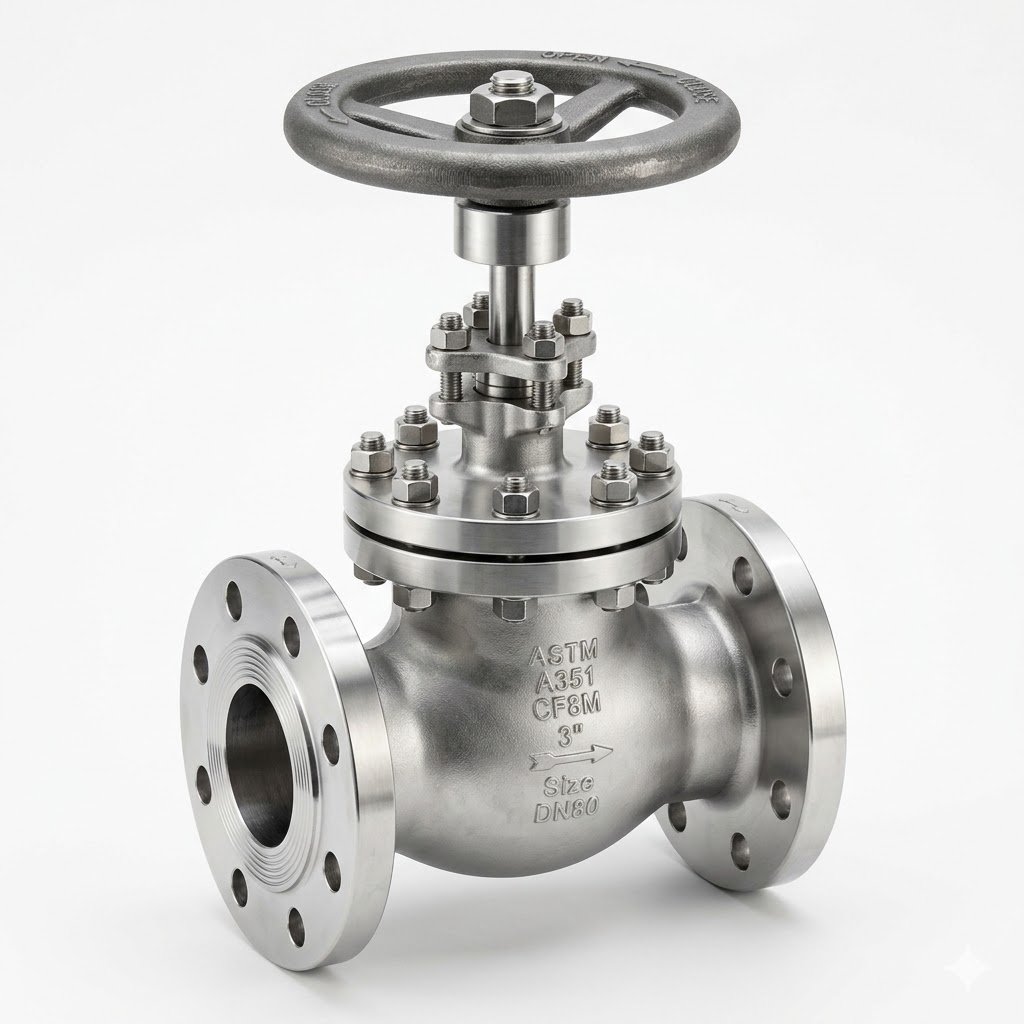

Válvulas Globo de Aço Inoxidável
Para serviços com fluidos corrosivos ou limpos, os materiais do corpo, internos, gaxeta e anéis de vedação devem ser selecionados com base na química do fluido e temperatura especificados.
04
BAIXA EMISSÃO

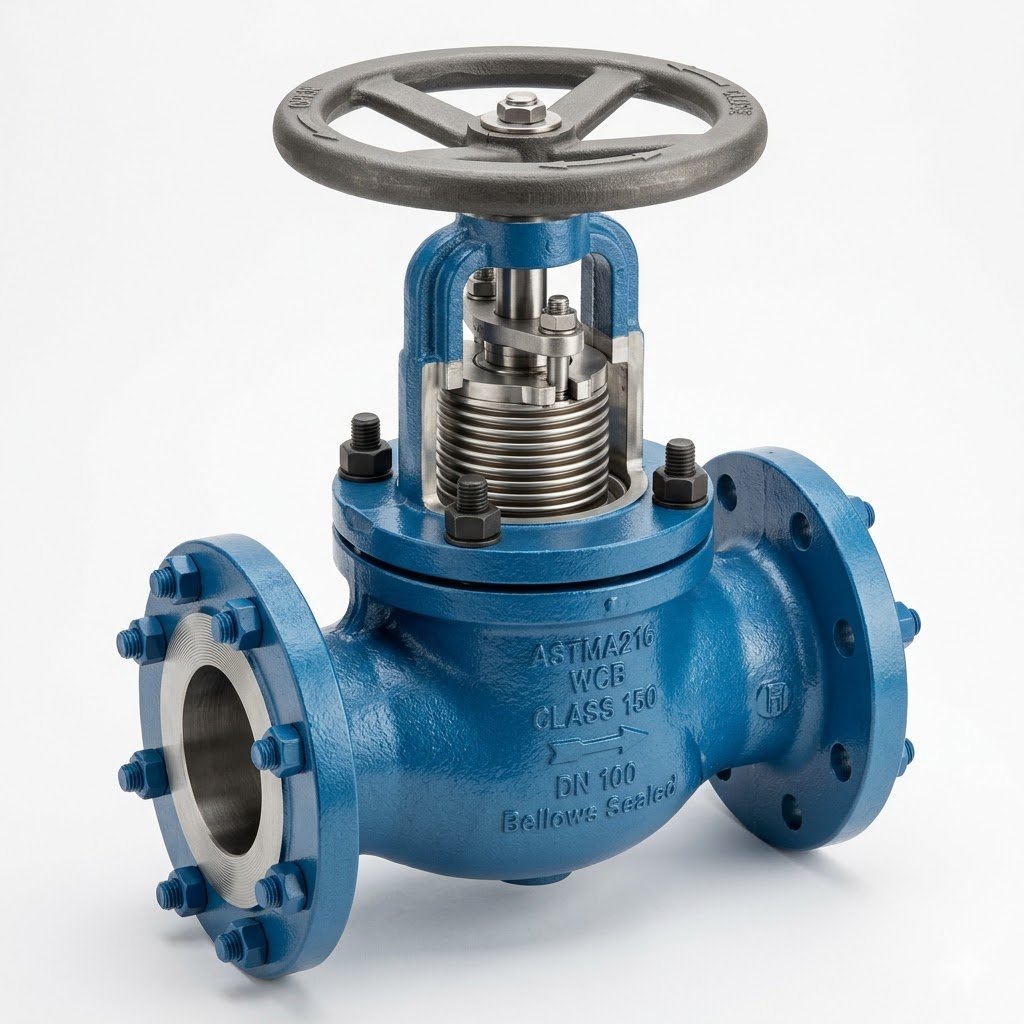

Válvulas Globo com Vedação por Fole
A construção com selo de fole pode ser considerada onde a especificação do projeto impõe limites mais rigorosos para vazamento externo da haste.
05
TUBULAÇÃO COMPACTA
Válvulas Globo Angulares
Um corpo em padrão angular combina a função de estrangulamento ou isolamento com uma mudança de 90 graus na direção do fluxo, podendo simplificar alguns layouts de tubulação.
06
MENOR QUEDA DE PRESSÃO

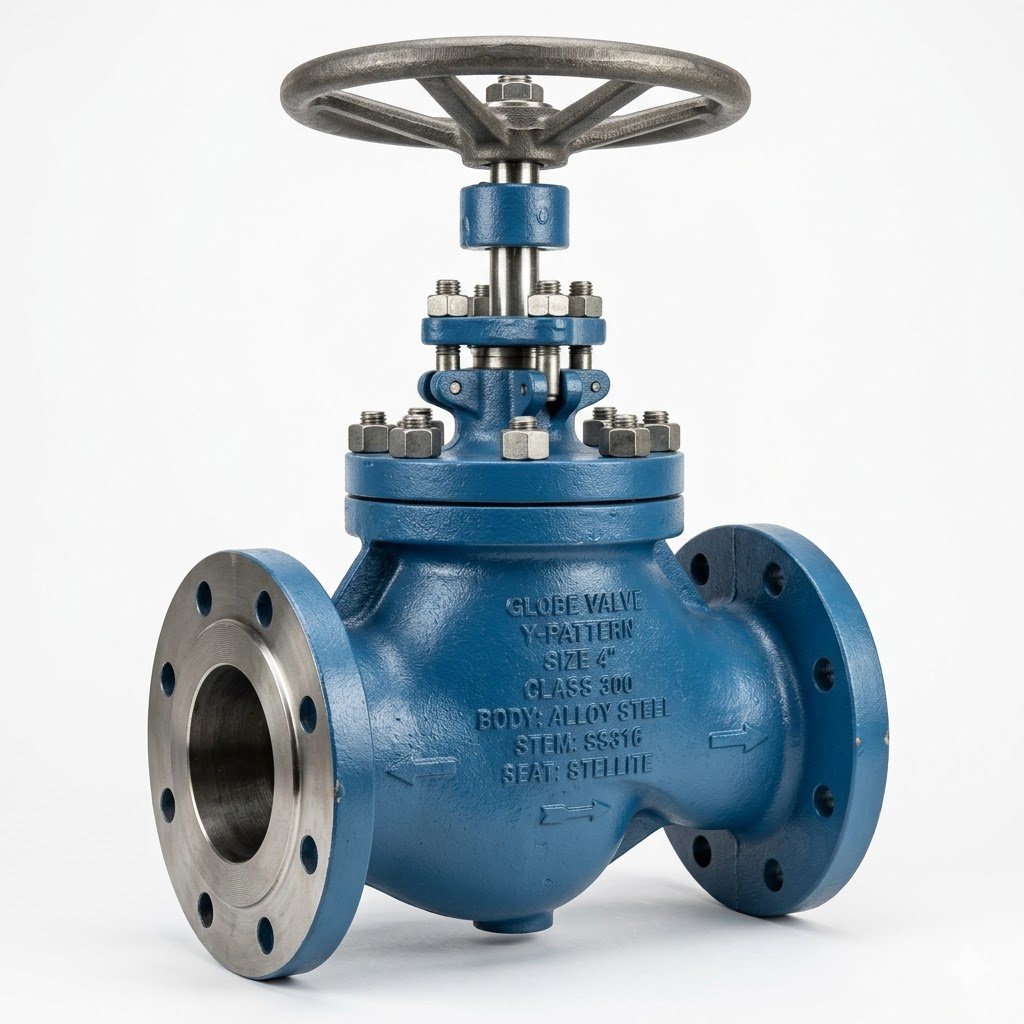

Válvulas Globo Tipo Y
Uma válvula globo em padrão Y pode reduzir a resistência do caminho do fluxo em comparação com um padrão T convencional, sujeito ao dimensionamento e às condições de serviço.
POR ESTRUTURA E DESIGN DE VEDAÇÃO
Escolha a Válvula Globo Correta por Controle de Fluxo, Requisito de Vazamento e Layout da Tubulação
Diferentes estruturas de válvulas globo proporcionam diferentes desempenhos de controle de fluxo, características de queda de pressão, controle de vazamento e flexibilidade de instalação. Selecione o padrão de corpo e o design de vedação adequados de acordo com a condição da mídia, temperatura de operação, classe de pressão e requisito de manutenção.
LÓGICA DE SELEÇÃO
Combine a Estrutura da Válvula com a Queda de Pressão, Controle de Vazamento e Serviço
Desde válvulas globo padrão com padrão reto até designs angulares, tipo Y e com sede de fole, a seleção correta da válvula globo depende da precisão da regulação de fluxo, queda de pressão do sistema, requisito de controle de emissões, faixa de temperatura e arranjo da tubulação.
Regulagem Geral - Válvula Globo Padrão
Layout de Tubulação Compacto - Válvula Globo Angular
Menor Queda de Pressão - Válvula Globo Tipo Y
Serviço de Baixa Emissão - Design com Sede de Fole
CONTROLE DE FLUXO PADRÃO
Válvulas Globo Padrão
As válvulas globo de padrão reto são amplamente utilizadas para estrangulamento, regulagem de fluxo e bloqueio em tubulações de vapor, água, óleo, gás e industriais em geral.
USO TÍPICO
Linhas de Vapor, Água, Óleo e Utilidades
01
ROTEAMENTO COMPACTO DE TUBULAÇÃO
Válvulas Globo Angulares
As válvulas globo angulares combinam controle de fluxo e mudança de direção de 90 graus, ajudando a simplificar layouts de tubulação onde o espaço ou a direção de instalação são limitados.
Uso Típico
Layouts Compactos, Linhas de Vapor e Dreno
02
MENOR QUEDA DE PRESSÃO

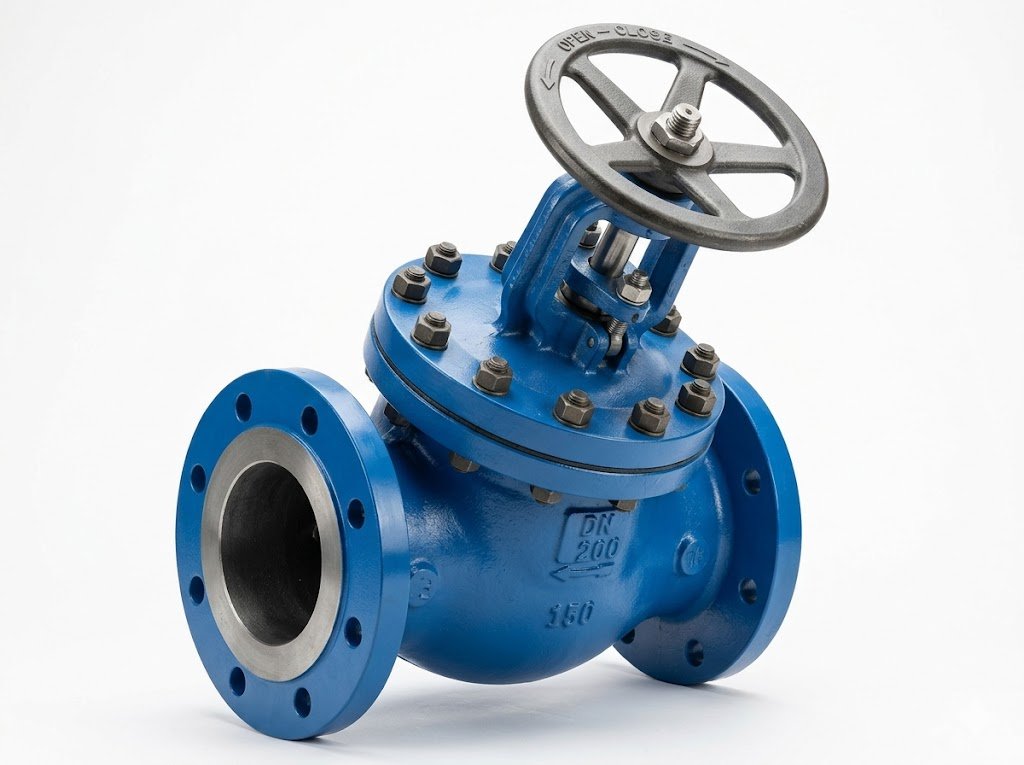

Válvulas Globo Tipo Y
As válvulas globo padrão Y são projetadas para reduzir a resistência ao fluxo em comparação com as válvulas globo padrão, tornando-as adequadas para sistemas de alta pressão ou alto fluxo.
Uso Típico
Sistemas de Vapor e Energia de Alta Pressão
03
DESIGN DE BAIXA EMISSÃO
Válvulas globo com selo de fole utilizam uma estrutura de fole metálico para reduzir o vazamento da haste em fluidos tóxicos, voláteis, de alta temperatura ou ambientalmente sensíveis.
Uso Típico
Vapor, Óleo Térmico e Fluidos Perigosos
04
POR TIPO DE CONEXÃO FINAL
Selecionar Válvulas Globo por Método de Conexão da Tubulação
Selecione a conexão final com base na norma de tubulação, classe de pressão, temperatura, acesso de manutenção e método de instalação. O projeto da conexão afeta a montagem, as cargas na tubulação e a manutenção futura.
Fácil Manutenção
Tipo Flangeado
Linhas de Alta Temperatura
Tipo solda de topo
Tubulações de pequeno diâmetro
Tipo com encaixe para solda / roscado
Customização de Projetos
Designs de Conexão Especiais
Válvulas globo flangeadas são a escolha mais comum para sistemas de tubulação industrial onde são necessários fácil instalação, inspeção e manutenção. Elas são adequadas para vapor, água, óleo, gás, processamento químico e serviços gerais.
USO TÍPICO
Linhas de vapor, água, óleo e industriais gerais
Válvulas globo com solda de topo são selecionadas para tubulações de processo críticas, de alta pressão e alta temperatura, onde conexões soldadas fornecem forte integridade estrutural e reduzem pontos de vazamento externos.
Uso Típico
Linhas de vapor, usinas de energia, sistemas de refinaria
Válvulas globo com encaixe para solda e roscadas
Válvulas globo com encaixe para solda e roscadas são opções compactas para sistemas de tubulação de pequeno diâmetro. Elas são comumente usadas em linhas auxiliares de alta pressão, conexões de instrumentação, sistemas de utilidades e tubulações de pacotes de equipamentos.
Uso Típico
Linhas de pequeno diâmetro, tubulações de utilidades, pacotes de equipamentos
Designs de Conexão Especiais
Conexões de extremidade personalizadas estão disponíveis para requisitos específicos de projeto, normas internacionais de tubulação, condições especiais de instalação e aplicações de válvulas de exportação. As opções podem ser configuradas de acordo com o padrão de flange, padrão de soldagem, dimensão face a face e especificação de material.
Disponibilidade
Opções Disponíveis Sob Consulta
POR OPERAÇÃO E ACIONAMENTO
Soluções de Válvulas Globo Manuais e Automatizadas
A Raymon Valve fornece válvulas globo para operação manual padrão, desligamento remoto, regulagem de fluxo e sistemas automatizados de controle de processo. Selecione o método de operação de acordo com o tamanho da válvula, classe de pressão, frequência de operação, precisão de controle e requisitos de automação do local.
Corte Básico
Operação Manual
Automação de Processos
Acionamento Pneumático
Controle Remoto
Acionamento Elétrico
Integração de Projeto
Pacotes Personalizados
Válvulas Globo Manuais
Válvulas globo manuais são operadas por volante e são adequadas para fechamento padrão, estrangulamento e ajuste de fluxo em sistemas de tubulação industrial. Elas são comumente usadas onde a frequência de operação é moderada e o controle manual local é aceitável.
Uso Típico
Linhas de Vapor, Água, Utilidades e Regulagem Geral de Fluxo
Válvulas Globo Pneumáticas
Válvulas globo pneumáticas são adequadas para linhas de processo automatizadas onde resposta rápida, operação frequente e integração com sistemas de ar da planta são necessários. Elas podem ser configuradas para controle on-off ou controle de fluxo modulante de acordo com a demanda do projeto.
Uso Típico
Sistemas de Processo, Ciclos Rápidos, Bloqueio Remoto
Válvulas Globo Elétricas
Válvulas globo elétricas fornecem operação remota confiável para tubulações industriais, sistemas de utilidades e controle de processo automatizado. São uma escolha prática onde a energia elétrica está disponível e o controle estável de abertura-fechamento ou modulante é necessário.
Uso Típico
Operação Remota, Controle de Utilidades, Linhas de Processo
Pacotes de Atuação Personalizados
Atuador, posicionador, fim de curso, válvula solenoide, regulador de filtro de ar e acessórios de controle estão disponíveis de acordo com o tamanho da válvula, requisito de torque, lógica de controle, ambiente de instalação e especificação do projeto.
Opções disponíveis
Atuador Pneumático, Atuador Elétrico, Posicionador, Chave de Fim de Curso, Válvula Solenoide
SOLUÇÕES POR CONDIÇÃO DE TRABALHO
Opções de Válvulas Globo para Condições de Serviço Exigentes
Ajudamos os clientes a selecionar o design apropriado da válvula globo, material do corpo, material de internos e estrutura de vedação de acordo com o tipo de fluido, temperatura, pressão, requisito de estanqueidade e ambiente operacional.
FOCO NA SELEÇÃO
Escolha a Válvula Globo Certa por Fluido, Pressão e Serviço
A condição de trabalho tem impacto direto no material do corpo da válvula globo, seleção de internos (trim), projeto do castelo, estrutura da gaxeta e vida útil esperada. Antes de selecionar uma válvula globo, a mídia real, temperatura, classe de pressão, requisito de regulagem de fluxo e demanda de controle de vazamento devem ser revisados cuidadosamente.
Faixa de Temperatura Ambiente a Serviço de Alta Temperatura
Classe de Pressão PN16 a PN420 / Classe 150 a Classe 2500
Função de Controle Bloqueio / Estrangulamento / Operação Frequente
Controle de Vazamento Gaxeta Padrão / Projeto com Sede e Fole Selados
Serviço de Alta Temperatura
Válvulas globo para serviço de alta temperatura requerem material de corpo, material de internos (trim), estrutura de castelo e seleção de gaxeta adequados. Elas são comumente usadas em linhas de processo de vapor, óleo térmico, sistemas de caldeiras, geração de energia e refinarias.
DIRETRIZ DE PROJETO RECOMENDADA
Aço Liga, Extremidades Solda de Topo (Butt Weld), Internos (Trim) com Face Dura, Castelo Press Seal ou Parafusado
Fluidos Corrosivos
Válvulas globo de aço inoxidável, aço duplex ou ligas especiais são recomendadas para mídias corrosivas, processamento químico, água do mar, ácido, álcali e outros ambientes de serviço agressivos.
Foco Típico
Aço Inoxidável, Aço Duplex, Ligas Metálicas, Internos (Trim) Resistentes à Corrosão
Serviço de Alta Pressão
Válvulas globo de alta pressão são selecionadas para sistemas de vapor, unidades de refino, usinas de energia e tubulações de processo onde a classe de pressão, resistência do corpo, projeto do castelo e confiabilidade da vedação da sede são críticos.
Foco Típico
Corpo em Aço Forjado, Castelo de Pressão Selada, Conexões Solda de Topo, Internos de Alta Resistência
Serviço de Regulagem de Fluxo
Para estrangulamento e ajuste frequente de fluxo, o design do disco da válvula globo, o material da sede, a resistência da haste e a compatibilidade com o atuador devem ser selecionados de acordo com a queda de pressão, a vazão e a frequência de operação.
Foco Típico
Estrangulamento Estável, Internos Substituíveis, Controle Manual ou Atuado
Serviço de Baixa Emissão
Válvulas globo com selo de fole são usadas quando o vazamento externo da haste deve ser minimizado. São adequadas para fluidos tóxicos, voláteis, caros, de alta temperatura ou sensíveis ao meio ambiente.
Foco Típico
Design com Selo de Fole, Controle de Vazamento da Haste, Manuseio Mais Seguro de Fluidos
Aplicações de Serviço Severo
Designs especiais de válvulas globo estão disponíveis para alta pressão, alta temperatura, estrangulamento frequente, fluxo erosivo, fluidos corrosivos e outras condições industriais exigentes onde configurações de válvulas padrão podem não fornecer durabilidade suficiente.
Foco Típico
Internos com Faces Endurecidas, Corpo em Liga Especial, Gaxeta Especial, Design Específico para Projeto
APLICAÇÕES INDUSTRIAIS
Válvulas Globo para Aplicações Industriais Chave
Nossas válvulas globo são utilizadas em uma ampla gama de indústrias onde são necessários fechamento confiável, regulagem precisa de fluxo e longa vida útil. Explore os principais setores de aplicação abaixo para identificar soluções de válvulas globo adequadas para o seu sistema.
Sistemas de Utilidades
Água / HVAC / Municipal
Indústria de Processo
Química / Energia
Serviço Pesado
Mineração / Indústria Geral
Tratamento de Água
Válvulas globo são usadas em sistemas de tratamento de água para dosagem química, linhas de transferência, serviço de utilidades e aplicações de fluxo controlado onde fechamento confiável, regulação estável e resistência à corrosão são importantes.
Necessidade Típica
Regulagem Confiável, Resistência à Corrosão, Manutenção Fácil
Abastecimento de Água Municipal
Válvulas globo são adequadas para sistemas municipais de água, estações de bombeamento e linhas de utilidades de infraestrutura onde controle estável, fechamento confiável e confiabilidade de serviço a longo prazo são necessários.
Necessidade Típica
Grande Diâmetro, Conexão Estável, Longa Vida Útil
HVAC e Serviços Prediais
Válvulas globo são comumente usadas em sistemas de água gelada, água quente, vapor e utilidades prediais onde ajuste de fluxo, balanceamento e fechamento rotineiro são necessários para a operação diária.
Necessidade Típica
Controle de Fluxo, Operação Fácil, Estabilidade do Sistema de Utilidades
Processamento Químico
Válvulas globo resistentes à corrosão são usadas em linhas de processo químico, sistemas de dosagem e serviços com mídia agressiva onde compatibilidade de material, fluxo controlado e confiabilidade de estanqueidade são críticos.
Necessidade Típica
Resistência à Corrosão, Compatibilidade de Materiais, Controle de Vazamento
Geração de Energia
Válvulas globo são amplamente utilizadas em sistemas de vapor, linhas de condensado, tubulações auxiliares e serviços selecionados em usinas de energia que exigem fechamento confiável, capacidade de estrangulamento e desempenho estável.
Necessidade Típica
Capacidade de Alta Temperatura, Operação Estável, Confiabilidade do Sistema
Mineração e Indústria Geral
Válvulas globo de alta resistência podem ser usadas em linhas de utilidades industriais, sistemas de suporte de processo e ambientes de serviço exigentes selecionados onde construção durável e desempenho de controle confiável são necessários.
Necessidade Típica
Durabilidade, confiabilidade de serviço, estrutura de válvula mais robusta
Precisa de ajuda para combinar as condições industriais com a solução de válvula globo correta?
Visão Geral Técnica
Especificações e Capacidade de Fabricação de Válvulas Globo
Nossa linha de válvulas globo está disponível em múltiplos materiais, classes de pressão, padrões de corpo e conexões de extremidade para atender aos requisitos industriais de controle de fluxo, bloqueio e estrangulamento. Revise os parâmetros técnicos principais e o escopo de fabricação abaixo.
Matriz de Dados Técnicos
GV / Linha Industrial
Faixa de Tamanho
DN15–DN600 / 1/2"–24"
Classe de Pressão
PN16–PN420 / Classe 150–2500
Materiais do Corpo
WCB, WCC, LCB, CF8, CF8M, CF3M, Aço Liga
Materiais dos Internos (Trim)
13Cr, SS304, SS316, Stellite, Monel, Inconel
Projeto do Castelo (Bonnet)
Castelo aparafusado, Castelo soldado, Vedação por pressão, Vedação por fole
Normas de Conexão
Flangeada, Solda de topo (BW), Encaixe para solda (SW), Roscada
Projeto e Testes
Padrões API, ANSI, ASME, DIN, EN e especificados pelo cliente
Opções de Acionamento
Volante, Atuador de Engrenagem, Pneumático, Elétrico
Projetado para Controle de Fluxo e Condições de Serviço Severo
Desde válvulas globo flangeadas padrão até designs forjados em aço, com selo de foles, angulares e tipo Y, a Raymon Valve oferece suporte técnico para seleção de materiais, design de internos, classificação de pressão, conexão final, compatibilidade de atuadores e conformidade com normas de projeto.
Flexibilidade de Materiais
Materiais do corpo, castelo, disco, sede e haste podem ser selecionados de acordo com os requisitos de mídia, temperatura, pressão e corrosão.
Produção Multi-Padrão
Suporte para requisitos internacionais de conexão, face a face, classificação de pressão, inspeção e testes.
Compatibilidade de Acionamento
Opções de operação manual, pneumática e elétrica estão disponíveis para sistemas de bloqueio, estrangulamento e controle automatizado.
Customização de Projetos
Padrão de corpo customizado, material de internos, estrutura de vedação, conexão final e pacotes de documentação para projetos industriais.
Precisa de ajuda para combinar os requisitos técnicos com o design correto de válvula globo?
Por que Raymon Valve
Por que Clientes Adquirem Válvulas Globo da Raymon Valve
Apoiamos clientes industriais, distribuidores, empreiteiras e compradores de projetos com uma ampla gama de válvulas globo, capacidade de fabricação flexível e serviço técnico responsivo para requisitos de fornecimento internacional.
Cobertura de Produto
Padrão, Alta Pressão e Serviço Severo
Normas
ANSI / API / ASME / DIN / EN / JIS / GB
Escopo de Suporte
Seleção, Testes, Coordenação de Exportação
Vantagem Raymon
Construído para Suprimentos Industriais e Projetos
A Raymon Valve apoia clientes que necessitam de soluções práticas em válvulas globo, capacidade de produção estável, cobertura flexível de normas e comunicação técnica clara para projetos industriais e de exportação.
Valor Central
Fornecimento Confiável, Maior Gama, Coordenação Técnica Mais Forte
Amplitude de Produtos
Ampla Gama de Produtos
De válvulas globo de aço forjado e flangeadas a aço inoxidável, com selo de foles, angulares e tipo Y para diferentes aplicações industriais.
Fabricação Flexível
Suporte à Fabricação Personalizada
Tamanhos, materiais, opções de internos, conexões de extremidade, estruturas de castelo e pacotes de atuadores personalizados estão disponíveis para necessidades de aquisição baseadas em projetos.
Requisitos Internacionais
Produção Multi-Padrão
Suporte às normas ANSI, API, ASME, DIN, EN, JIS e GB para atender aos requisitos de projetos internacionais e preferências de aquisição regionais.
Suporte à Verificação
Suporte para Inspeção e Testes.
Certificados de material, testes de pressão de carcaça, testes de estanqueidade de sede e suporte de inspeção de terceiros estão disponíveis de acordo com os requisitos do cliente ou do projeto.
Coordenação de Exportação
Experiência em Exportação
A embalagem e preservação da válvula globo devem refletir a proteção dos internos, o suporte do atuador, o destino e o período de armazenamento esperado.
Resposta Técnica
Resposta Técnica Rápida
Nossa equipe ajuda a avaliar as condições de trabalho e recomenda soluções adequadas de válvulas globo para requisitos de pressão, temperatura, fluido, conexão e acionamento.
Precisa de suporte de aquisição baseado em aplicação?
Informe-nos o tamanho da sua válvula, pressão, fluido, norma, tipo de conexão e requisitos de acionamento.
Experiência em Aplicações
Soluções de Válvulas Globo para Projetos Industriais Reais
Nossas válvulas globo são aplicadas em sistemas de vapor, processamento químico, geração de energia, tratamento de água, óleo e gás e projetos industriais gerais onde são necessários fechamento confiável, regulação de fluxo estável e desempenho de serviço a longo prazo.
Válvula Globo Flangeada em Aço Fundido
Uma solução de válvula globo amplamente utilizada para linhas de processo de vapor, água, óleo, gás e industriais gerais onde são necessários regulação de fluxo, fechamento confiável e fácil manutenção.
Tamanho DN15–DN600
Classe de Pressão PN16–PN420 / Classe 150–2500
Material do Corpo WCB / CF8 / CF8M / Aço Liga
Acionamento Volante / Redutor / Elétrico / Pneumático
Pressão: Classe 800 / 1500 / 2500
Aplicação: Serviço de Vapor de Alta Pressão
Válvula Globo com Sede de Fole
Vedação: Haste com Sede de Fole
Aplicação: Serviço de Baixa Emissão
Válvula globo de aço inoxidável
Conexão: Flangeada / Soldada / Roscada
Aplicação: Serviço com Mídia Corrosiva
Válvula Globo Tipo Y
Serviço: Linhas de Vapor / Energia / Alto Fluxo
Aplicação: Sistemas de Alta Pressão
Precisa de suporte de aquisição baseado em aplicação?
Inclua tamanho, pressão e temperatura de projeto, fluido, conexão, material, operação e norma aplicável na consulta.
Por que Raymon Valve
Experiência Prática no Fornecimento de Válvulas Globo para Projetos Industriais
A Raymon Valve apoia clientes industriais, distribuidores, empreiteiras e compradores de projetos com soluções de válvulas globo para sistemas de tubulação de vapor, processo, químico, energia, água e industriais em geral.
Experiência Prática no Fornecimento de Válvulas para Sistemas de Vapor, Processo e Industriais
A Raymon Valve apoia clientes em projetos de vapor, químicos, energia, tratamento de água, óleo e gás e utilidades industriais, onde as válvulas globo devem atender à classificação de pressão, temperatura, condição da mídia, conexão final, requisito de estanqueidade e padrões de aquisição.
- Escopo de Aplicação
- Serviço de Vapor, Água, Óleo, Gás, Químico e Utilidades
- Foco de Fornecimento
- Serviço de Bloqueio, Estrangulamento, Regulação de Fluxo e Baixa Emissão
- Suporte a Projetos
- Seleção, Compatibilidade de Materiais, Testes e Coordenação de Exportação
- Tipos de Compradores
- Distribuidores, Contratados, Projetos EPC e Usuários Finais Industriais
Sistemas de Tubulação de Vapor e Processo
Válvulas globo são amplamente utilizadas em tubulações de vapor, condensado, óleo térmico e de processo onde são necessários regulação de fluxo estável, bloqueio confiável e desempenho em alta temperatura.
Foco Típico de Projeto
Alta Temperatura, Regulação de Fluxo, Conexão Flangeada ou Solda de Topo (BW)
Linhas de Água, HVAC e Utilidades
Válvulas globo são adequadas para sistemas de água, água gelada, água quente, tubulações de utilidades prediais e linhas de serviço geral onde são necessários bloqueio rotineiro e ajuste de fluxo controlado.
Foco Típico de Projeto
Operação Estável, Manutenção Fácil, Controle de Fluxo Manual
Aplicações Químicas, de Energia e de Serviço Severo
Para processamento químico, geração de energia e sistemas industriais exigentes, as válvulas globo podem ser fornecidas com materiais de corpo, opções de internos, estruturas de castelo e designs de sede adequados às condições reais de trabalho.
Foco Típico de Projeto
Resistência à corrosão, alta pressão, alta temperatura e design de baixa emissão
Precisa de suporte para seleção de válvulas em projetos?
Compartilhe as condições do seu projeto e nossa equipe ajudará a encontrar a solução de válvula globo adequada.
Válvulas Globo: Guia Definitivo
PARA QUE SERVE UMA VÁLVULA GLOBO?
Uma válvula globo é utilizada para bloqueio, estrangulamento e regulagem de fluxo em sistemas de tubulação industrial. É comumente aplicada em linhas de vapor, água, óleo, gás, processamento químico, geração de energia e utilidades gerais onde controle estável e vedação confiável são necessários.
QUANDO DEVO ESCOLHER UMA VÁLVULA GLOBO EM VEZ DE UMA VÁLVULA GAVETA?
Escolha uma válvula globo quando o sistema exigir regulagem de fluxo ou ajuste frequente. Válvulas gaveta são usadas principalmente para serviço totalmente aberto ou totalmente fechado, enquanto válvulas globo proporcionam melhor controle de estrangulamento, mas geralmente criam uma queda de pressão maior.
VÁLVULAS GLOBO PODEM SER USADAS PARA SERVIÇO DE ESTRANGULAMENTO?
Sim. Válvulas globo são um dos tipos de válvulas mais comuns para serviço de estrangulamento. O disco se move diretamente contra a sede, permitindo um ajuste de fluxo mais gradual do que muitas válvulas de quarto de volta.
QUAL É A DIFERENÇA ENTRE VÁLVULAS GLOBO PADRÃO, EM ÂNGULO E PADRÃO Y?
Válvulas globo padrão são usadas para regulagem de fluxo geral e bloqueio. Válvulas globo em ângulo mudam a direção do fluxo em 90 graus e podem simplificar layouts de tubulação compactos. Válvulas globo padrão Y reduzem a resistência ao fluxo e são frequentemente selecionadas para sistemas de alta pressão ou alto fluxo.
QUANDO UMA VÁLVULA GLOBO COM VEDAÇÃO EM FUELLE É NECESSÁRIA?
QUAIS MATERIAIS ESTÃO DISPONÍVEIS PARA VÁLVULAS GLOBO?
Materiais comuns para válvulas globo incluem aço carbono, aço forjado, aço inoxidável, aço liga, aço inoxidável duplex e ligas especiais. O material correto depende da pressão, temperatura, corrosão do meio, requisito de estanqueidade e especificação do projeto.
VOCÊS FORNECEM VÁLVULAS GLOBO COM ATUADORES PNEUMÁTICOS E ELÉTRICOS?
Sim. A Raymon Valve pode fornecer válvulas globo com operação manual por volante, atuadores pneumáticos e atuadores elétricos. A seleção do atuador depende do tamanho da válvula, classe de pressão, tipo de controle, frequência de operação e requisitos de automação.
QUE INFORMAÇÕES SÃO NECESSÁRIAS PARA A SELEÇÃO DE VÁLVULAS GLOBO?
Para selecionar a válvula globo correta, por favor, forneça o tamanho da tubulação, classe de pressão, temperatura de trabalho, fluido, padrão de conexão, material do corpo, requisito de internos (trim), método de operação e quantidade. Para serviços severos, o requisito de estanqueidade e a queda de pressão também devem ser revisados.
A QUAIS NORMAS SUAS VÁLVULAS GLOBO PODEM ESTAR EM CONFORMIDADE?
A Raymon Valve pode fornecer válvulas globo de acordo com normas internacionais comuns e especificadas em projetos, incluindo requisitos ANSI, API, ASME, DIN, EN, JIS e GB. Inspeção, testes e documentação podem ser organizados de acordo com os requisitos do pedido.
VOCÊS PODEM FORNECER VÁLVULAS GLOBO PERSONALIZADAS?
Sim. Válvulas globo personalizadas estão disponíveis para materiais especiais, projetos de internos (trim), conexões de extremidade, estruturas de castelo, classes de pressão, pacotes de atuação e requisitos de documentação de projeto.
Use a queda de pressão de serviço, a geometria do interno e a vedação da haste para escolher a rota da válvula globo
Válvulas globo podem isolar ou regular, mas uma especificação útil declara a direção do fluxo, a queda de pressão, a velocidade no interno, o fechamento, a gaxeta e a força operacional.
Engenheiros e compradores de válvulas de vapor, processo e utilidades.
Configuração e avaliação de serviço de válvulas globo. Dados de volume de busca não são afirmados sem evidências conectadas do GSC ou ferramenta de palavras-chave.
| Decisão | Por que muda a oferta | Rota de revisão recomendada | Evidências a solicitar |
|---|---|---|---|
| Padrão do corpo | Padrões T, Y e angulares trocam perda de pressão, drenagem e geometria da tubulação. | Selecione o padrão com base no layout do sistema e no serviço. | Direção do fluxo e desenho dimensional |
| Disco e sede | Internos tipo plugue, agulha e guiado respondem de forma diferente à estrangulação e ao desgaste. | Defina se a válvula é para serviço de isolamento, regulação manual ou controle. | Desenho do interno e requisito de fechamento |
| Vedação da haste | Gaxetas, foles e carregamento vivo abordam diferentes objetivos de contenção. | Declare a toxicidade, emissões, ciclos e necessidades de monitoramento. | Escopo de qualificação de gaxetas/fole |
| Carga operacional | A contrapressão e o desbalanceamento do interno determinam o empuxo. | Dimensionar o atuador para cada estado requerido. | Empuxo do haste e base do volante/atuador |
Três contextos realistas para testar a especificação
Estes são cenários ilustrativos de decisão de engenharia — não projetos de clientes nomeados, alegações de desempenho instalado ou promessas de adequação.
Pressão de decisão: Alta queda de pressão pode erodir o interno e criar ruído.
Rota de engenharia: Utilizar um interno de estrangulamento verificado e procedimento operacional em estágios.
Pressão de decisão: Ciclos de temperatura e alta contrapressão estressam sedes e hastes.
Rota de engenharia: Revisar a construção forjada ou de selo de pressão contra os requisitos da planta.
Pressão de decisão: O vazamento da gaxeta pode ser o risco dominante.
Rota de engenharia: Avaliar a arquitetura de vedação com fole, com gaxeta secundária e monitoramento.
Evidências que devem existir antes da aprovação técnica
Fornecer perda de carga, direção de fluxo e objetivo de vedação da haste
Marque as entradas confirmadas, as premissas preliminares e as perguntas em aberto separadamente para que a primeira revisão possa focar no risco.
Portuguese
English
German
Arabic
French
Spanish
Italian
Russian
