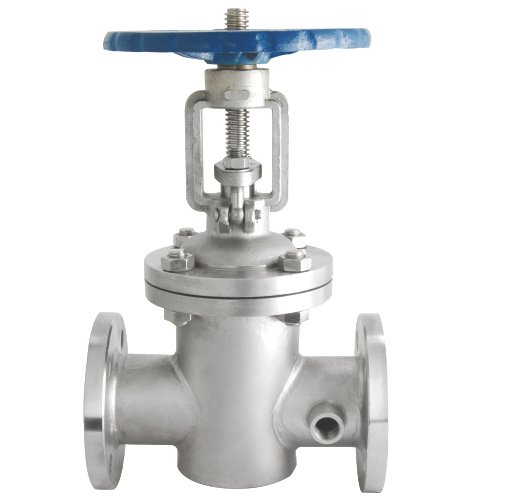

Определить границы применения задвижки с рубашкой BZ41H
Задвижка с рубашкой BZ41H оценивается для линейного полного открытия или полного закрытия. Затвор перемещается поперек потока. Геометрия клина или плиты, расположение седла, конструкция крышки, нагрузка на шток и конструкция полости корпуса контролируют герметичность и работоспособность.
Используйте название как отправную точку. Техническое одобрение по-прежнему зависит от границы рубашки обогрева или охлаждения, подключения вспомогательных сред и теплового контроля; режима поддержания температуры, интерфейсов рубашки или удлиненного корпуса и безопасного доступа, полного рабочего диапазона, установленных интерфейсов и измеримого подтверждения.
Кожух
Граница греющего или охлаждающего кожуха, подключение вспомогательных сред и тепловой контроль. Определите среды процесса и кожуха, давления, температуры, расход вспомогательных сред, ориентацию подключения, интерфейсы трассировки и изоляции.
Изоляция
Режим поддержания температуры, интерфейсы кожуха или удлиненного корпуса и безопасный доступ. Укажите требуемую температуру процесса, потери тепла, систему вспомогательных сред / трассировки, толщину изоляции, доступ к соединениям и объем испытаний.
Конверт применения
Подтвердите каждый случай давления, температуры, перепада давления и циклической нагрузки для этой задвижки с рубашкой BZ41H.
Границы заказа
Опубликованная информация поддерживает первоначальный отбор; окончательный размер, класс давления, материалы, комплектация, тип привода, испытания и документы фиксируются в утвержденной документации заказа.
Опубликованные данные конфигурации для задвижки с рубашкой BZ41H — требуется подтверждение
Приведенные ниже значения перенесены из предыдущего общедоступного перечня продукции, чтобы полезная информация о модели не была утеряна в процессе восстановления качества. Они не являются универсальным доступным диапазоном, сертификатом или обязательством по заказу. Подтвердите каждое значение в принятом коммерческом предложении, техническом паспорте и утвержденном чертеже.
| Параметр | Предыдущий перечень | Необходимая проверка заказа |
|---|---|---|
| Тип продукта | Не указано в предыдущем публичном перечне. | Подтвердите точную модель, конструкцию и комплектацию поставки. |
| Условный проход / DN | Не указано в предыдущем публичном перечне. | Подтвердите каждую заказанную позицию и доступную комбинацию седел или проходного отверстия. |
| Номинальное давление | Не указано в предыдущем публичном перечне. | Подтвердите стандарт, класс и температурную базу номинального давления. |
| Температура | Не указано в предыдущем публичном перечне. | Подтвердите расчетные, рабочие, пусковые и аварийные температуры металла. |
| Тип присоединения | Не указано в предыдущем публичном перечне. | Подтвердите стандарт, тип присоединения, толщину стенки, проходное отверстие и тип ответного фланца. |
| Коэффициент расхода / характеристика | Не указано в предыдущем публичном перечне. | Подтвердите рассчитанные случаи, комплектацию, ход и поведение в установленном состоянии. |
| Материал корпуса / колпака | Не указано в предыдущем публичном перечне. | Подтвердите марку компонента, форму изделия, термообработку и документацию. |
| Материал комплектации / запорного элемента | Не указано в предыдущем публичном перечне. | Подтвердите каждый контактирующий с рабочей средой компонент, твердость, покрытие и взаимное соответствие. |
| Материал седла / уплотнения | Не указано в предыдущем публичном перечне. | Подтвердите совместимость, критерий герметичности и предел температуры/давления. |
| Тип привода / исполнительного механизма | Не указано в предыдущем публичном перечне. | Подтвердите максимальную нагрузку, аварийное состояние, рабочие среды, скорость и вспомогательное оборудование. |
| Основа утечки | Не указано в предыдущем публичном перечне. | Подтвердите стандарт, редакцию, направление испытаний, среду и допустимые пределы измерений. |
Граница доказательства: где предыдущее описание было неполным или неуклюже переведено, эта страница не предполагает значение. Raymon Valve должен заменить временные веб-данные контролируемым техническим описанием продукта, когда оно будет доступно.
Сформируйте технические требования перед утверждением модели
Используйте матрицу для принятия решений, часто скрытых за кратким описанием “Задвижка с рубашкой BZ41H”.”
| Область проверки | Инженерный вопрос | Обязательная запись |
|---|---|---|
| Конструкция затвора | Клиновые, параллельные, дисковые или ножевые конструкции служат для различных условий давления, температуры и работы с твердыми частицами. | Зафиксируйте принятое значение в спецификации (datasheet) для данного типоразмера и проверьте его на утвержденном чертеже. |
| Крышка и шток | Крышки на болтах, сварные или самоуплотняющиеся, а также выдвижные или невыдвижные штоки влияют на техническое обслуживание и требуемое усилие. | Сделайте это требование проверяемым через технические условия заказа, анализ проекта и план инспекций. |
| Отверстие и полость | Минимальное отверстие, очистка трубопровода (пиджинг), выравнивание давления, вентиляционные отверстия и дренажные отверстия должны быть определены, где это применимо. | Укажите управляющий документ, ответственного проверяющего и запись об инспекции или расчете. |
| Режим эксплуатации | Задвижки обычно требуют полного открытия/полного закрытия; воздействие при дросселировании требует отдельного рассмотрения. | Укажите управляющий документ, ответственного проверяющего и запись об инспекции или расчете. |
| Кожух | Определите среду процесса и теплоносителя, давления, температуры, расход теплоносителя, ориентацию присоединения, интерфейсы трассировки и изоляции. | Укажите измеримое требование и свяжите его с чертежом, процедурой или результатом испытания. |
| Изоляция | Укажите требуемую температуру процесса, теплопотери, систему теплоносителя/трассировки, толщину изоляции, доступ к соединениям и объем испытаний. | Зафиксируйте принятое значение в спецификации (datasheet) для данного типоразмера и проверьте его на утвержденном чертеже. |
Зафиксируйте точные обозначения стандартов и контрактные редакции; устраните расхождения в объеме работ и опции заказчика до начала производства.
Где эта конфигурация может подойти — и что может привести к ее отказу
Избегайте длительного дросселирования, если выбранная конструкция явно не предназначена для этого; частичное открытие может повредить затвор и седла. Также рассмотрите ориентацию, переходные процессы, цикличность, загрязнение, доступ и последствия внутренней или внешней утечки.
Определить производственные процессы и испытания перед выпуском
Общие примеры могут объяснить возможности, но не могут удовлетворить требования заказа, если они не применимы к поставляемому клапану. Используйте руководство по стандартам клапанов для разделения продукта, класса давления, размеров, присоединений и объема испытаний.
Основа проектирования
Контролируемая конфигурация, чертеж интерфейса, расчеты и закрытые технические разъяснения.
Идентификация материала
Сертификаты компонентов, прослеживаемость плавки или партии, термообработка, твердость и требуемое тестирование PMI или NDE.
Инспекции и испытания
Разрешения на инспекцию, контролируемые методы испытаний, идентификация приборов, измерения и окончательное принятие.
Рубашка является отдельным давлением и тепловым барьером, который требует собственной конструкции, испытаний и эксплуатационной базы. Изоляция и системы обогрева не должны скрывать пути утечек или препятствовать эксплуатации и техническому обслуживанию.
Ни одно из утверждений здесь не является безусловным заявлением о сертификации; стандарты, редакции и доказательства остаются на усмотрение проекта.
Информация, необходимая для технического предложения на уровне единицы оборудования
Отправьте идентификатор метки, количество, рабочую среду, все проектные и эксплуатационные случаи, интерфейс трубопровода, функцию, данные расхода, материалы, тип привода, испытания, инспекцию и объем передачи.
Для задвижки с рубашкой BZ41H также выделите границу рубашки обогрева или охлаждения, подключение вспомогательных сред и тепловой контроль; режим поддержания температуры, интерфейсы рубашки или удлиненного корпуса и безопасный доступ. Ведите журнал открытых вопросов по любым пунктам, которые могут повлиять на безопасность, функциональность, стоимость или сроки поставки.
Превратите техническую спецификацию в уточненную основу для коммерческого предложения
Предоставьте спецификацию (datasheet), класс трубопровода (line class) и объем проверки, чтобы неурегулированные вопросы и отклонения могли быть решены до выпуска заказа.
Продолжить обзор выбора
Семейство продуктов
Сравните основные конструкции и границы выбора в этом семействе клапанов.
Обзор клапанов проекта
Устранение рисков, связанных с давлением, температурой, коррозией, износом или проектом.
Испытания и контроль
Определите объем испытаний под давлением, критерии приемки, приборы, точки контроля и записи.
Преобразовать запрос на задвижку с рубашкой BZ41H из общего в проверяемое инженерное решение
Этот раздел посвящен решению, которое посетитель, скорее всего, пытается принять, а не просто значению заголовка страницы. Используйте его для определения необходимых входных данных, сравнения предложения и указания записи, которая подтвердит принятие.
| Решение | Что делать | Доказательства для сохранения |
|---|---|---|
| Постановка проблемы | Для задвижки с рубашкой BZ41H определите требуемый результат работы системы, последствия отказа и измеримые критерии приемки перед выбором оборудования. | Функциональное требование |
| Возможные варианты | Сравните как минимум практические варианты конструкции, материалов, уплотнений и привода, включая причины отказа от них. | Матрица вариантов и компромиссов |
| Граничные условия | Проверяйте каждый случай: нормальный, переходный, пусковой, остановочный, технического обслуживания и потери вспомогательных систем, который может изменить решение. | Утвержденные данные по применению |
| Валидация | Свяжите каждое заявленное преимущество с расчетом, чертежом, квалификацией, инспекцией или испытанием на уровне комплекта, применимым к заказу. | План верификации и подтверждения |
Как использовать руководство по изолированному шиберному задвижке BZ41H с рубашкой
Данная страница не утверждает, что указанное лицо, сертификат, квалификация, реализованный проект или результат эксплуатации применимы к будущему заказу. Соответствие продукции подтверждается только тогда, когда в принятой котировке, утвержденном чертеже, процедурах и окончательных производственных/испытательных записях указана поставленная конфигурация.
Технические требования и стандарты могут меняться. Проверяйте официальный источник, редакцию контракта, приоритет проекта и опции покупателя. См. нашу политику обзора технического контента и доказательной базы, информация о компании, подход к инспекции или отправить исправление или вопрос по применению.
Вопросы по изолированному шиберному задвижке BZ41H с рубашкой
Какая информация требуется для подбора шиберного задвижки BZ41H с рубашкой для изоляции?
Укажите среду и состав, все случаи давления и температуры, номинальный размер, расход или перепад давления (где применимо), требуемую функцию, присоединительные концы, материалы, критерий герметичности, тип управления, стандарты, инспекцию и документацию. Для данной конфигурации обзор должен специально касаться границы рубашки обогрева или охлаждения, подключения вспомогательных сред и температурного контроля; режима поддержания температуры, интерфейсов рубашки или удлиненного корпуса и безопасного доступа.
Какие стандарты применяются к шиберному задвижке BZ41H с рубашкой для изоляции?
Ответ зависит от конструкции изделия, юрисдикции проекта и спецификации заказчика. Стандарт на изделие может охватывать область проектирования, в то время как отдельные стандарты регулируют рейтинг давления-температуры, размеры, присоединения, испытания под давлением, пожарную безопасность, выбросы или материалы. Оболочка является отдельным давлением и тепловым барьером, который требует собственной основы для проектирования, испытаний и эксплуатации. Изоляция и системы обогрева не должны скрывать пути утечки или препятствовать эксплуатации и техническому обслуживанию.
Как указать испытания на давление и герметичность для шиберного задвижки BZ41H с рубашкой и изоляцией?
Разделяйте испытания на герметичность по давлению, испытания на закрытие, функциональные и специальные испытания. Записывайте процедуру, редакцию стандарта, продолжительность, допустимую утечку, точку вмешательства и окончательное подтверждение.
Может ли футерованный/изолированный шиберный задвижка BZ41H поставляться с приводом?
Где автоматизация возможна, подбирайте по кривой максимального крутящего момента или усилия для клапана, с учетом запаса проекта, действия при отказе, времени хода, минимальных параметров, режима работы, системы управления, монтажа и испытаний комплекта.
Когда не следует выбирать шиберный задвижной клапан с рубашкой BZ41H?
Не выбирайте его, если его квалифицированная конструкция не соответствует требованиям процесса, запорной арматуры, материалов, динамики, обслуживания или документации. Избегайте длительной дросселизации, если выбранная конструкция явно не предназначена для этого; частичное открытие может повредить затворы и седла. Альтернатива должна выбираться только после сравнения полного рабочего режима.
