صمامات غلوب من الفولاذ المطروق
مزايا سريعة
لماذا تختار صمامات غلوب فولاذ مطروق
مصممة لأنظمة الأنابيب ذات الفتحات الصغيرة عالية الضغط التي تتطلب إغلاقًا موثوقًا، وتركيبًا مدمجًا، وتقييدًا أفضل للتدفق مقارنة بصمامات البوابة في الخدمة الصناعية المتطلبة.
قدرة الضغط العالي
يوفر هيكل جسم الفولاذ المطروق أداءً قويًا في الاحتفاظ بالضغط لأنظمة الأنابيب ذات الفتحات الصغيرة من الفئة 800، والفئة 1500، والفئة 2500.
تصميم مدمج للفتحات الصغيرة
يجعل هيكل الصمام المدمج صمامات الغلوب المطروق مناسبة لتخطيطات الأنابيب الضيقة، وخطوط المساعدة للمراجل، وأنظمة الوحدات، وتوصيلات المعدات.
إغلاق موثوق
يوفر تصميم إحكام القرص والمقعد عزلًا موثوقًا لخدمة البخار والزيت والغاز والمياه والمواد الكيميائية والخدمات الصناعية المساعدة.
توصيلات نهاية متعددة
تتوفر نهايات اللحام المقبس، والملولبة، واللحام التناكبي، والفلنجية لتتناسب مع مواصفات الأنابيب المختلفة، والتحكم في التسرب، واحتياجات الصيانة.
نظرة عامة
ما هو صمام غلوب فولاذ مطروق؟
صمام غلوب فولاذ مطروق هو صمام إغلاق بحركة خطية مصمم لأنظمة الأنابيب ذات الفتحات الصغيرة عالية الضغط. على عكس صمامات الغلوب الفولاذ المصبوب الأكبر حجمًا، تستخدم صمامات الغلوب الفولاذ المطروق هيكل جسم مدمج مطروق، مما يجعلها مناسبة لخدمة البخار والزيت والغاز والمياه والمواد الكيميائية وخدمات المرافق في محطات الطاقة.

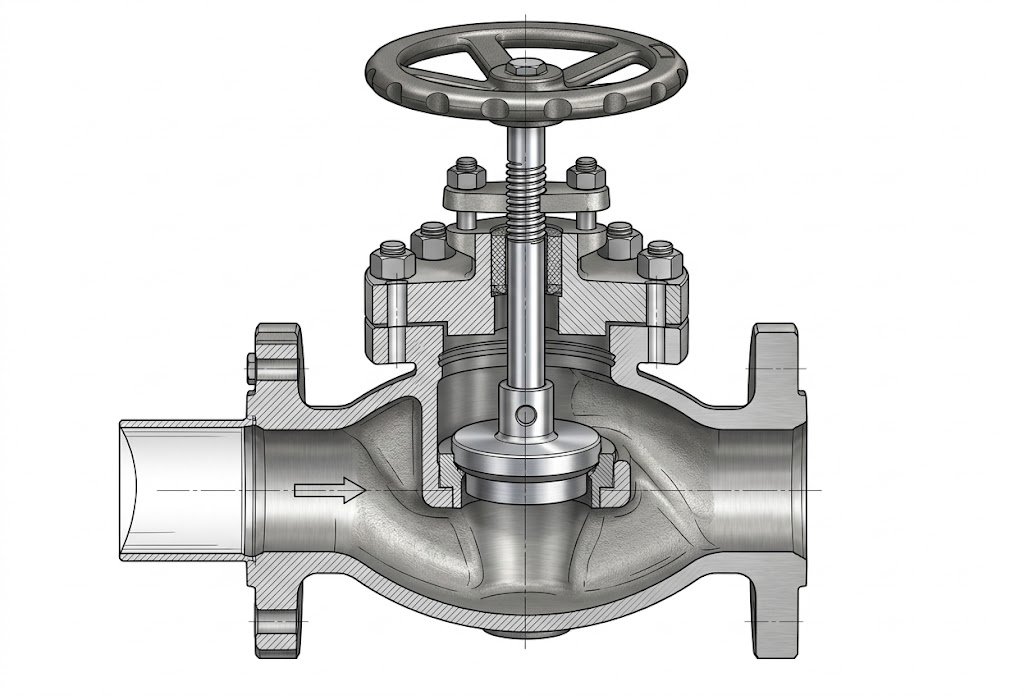

يتحكم الصمام في التدفق من خلال الحركة الرأسية للساق والقرص. عند تدوير العجلة اليدوية، يتحرك القرص باتجاه المقعد أو بعيدًا عنه، مما يسمح للصمام بإيقاف التدفق أو توفير تقييد محدود للتدفق حيث يكون الخنق الأساسي مطلوبًا.
تُستخدم صمامات غلوب المصنوعة من الفولاذ المطروق بشكل شائع في خدمات الفئة 800، والفئة 1500، والفئة 2500، خاصةً عندما يجب مراعاة ضغط خط الأنابيب ودرجة الحرارة والتحكم في التسرب ومساحة التركيب المدمجة معًا.
هيكل مدمج
مصممة لأنابيب الضغط العالي ذات الفتحات الصغيرة حيث تكون مساحة التركيب محدودة ولكن قوة جسم الصمام مهمة.
جاهز لتقييد التدفق
مناسب لخدمة الإغلاق والتحكم المحدود في التدفق حيث يلزم تحكم أفضل في التدفق مقارنة بصمامات البوابة.
استخدام الخدمة الصناعية
تُستخدم بشكل شائع في خطوط البخار، وأنظمة الغلايات، وأنابيب النفط والغاز، والخدمة الكيميائية، وخطوط المرافق المساعدة لمحطات الطاقة.
التكوينات
تكوينات صمامات غلوب الفولاذ المطروق المتوفرة
نوفر صمامات غلوب من الفولاذ المطروق بتوصيلات نهاية مختلفة، وهياكل غطاء، وتصنيفات ضغط لتتناسب مع متطلبات أنابيب الضغط العالي ذات الفتحات الصغيرة.
صمام غلوب فولاذ مطروق بتوصيل ملولب (Socket Weld)
تُستخدم بشكل شائع في خطوط البخار والنفط والغاز المساعدة للغلايات ذات الفتحات الصغيرة والضغط العالي حيث يلزم وجود وصلة ملحومة قوية.
صمام غلوب فولاذ مطروق بتوصيل ملولب (Threaded)
مناسب لخطوط المرافق المدمجة، وتوصيلات المعدات، والتركيبات سهلة الصيانة حيث لا يُفضل اللحام.
صمام غلوب فولاذ مطروق بلحام تناكبي
يوصى به لأنظمة الأنابيب الملحومة الحرجة حيث يجب مراعاة متطلبات درجة الحرارة أو الضغط أو التحكم في التسرب الأعلى.
صمام غلوب فولاذ مطروق مانع للتسرب
مصمم للخدمة ذات الضغط العالي ودرجة الحرارة العالية، خاصة خطوط البخار، وأنظمة المساعدة في محطات الطاقة، والتطبيقات الحرارية الشديدة.

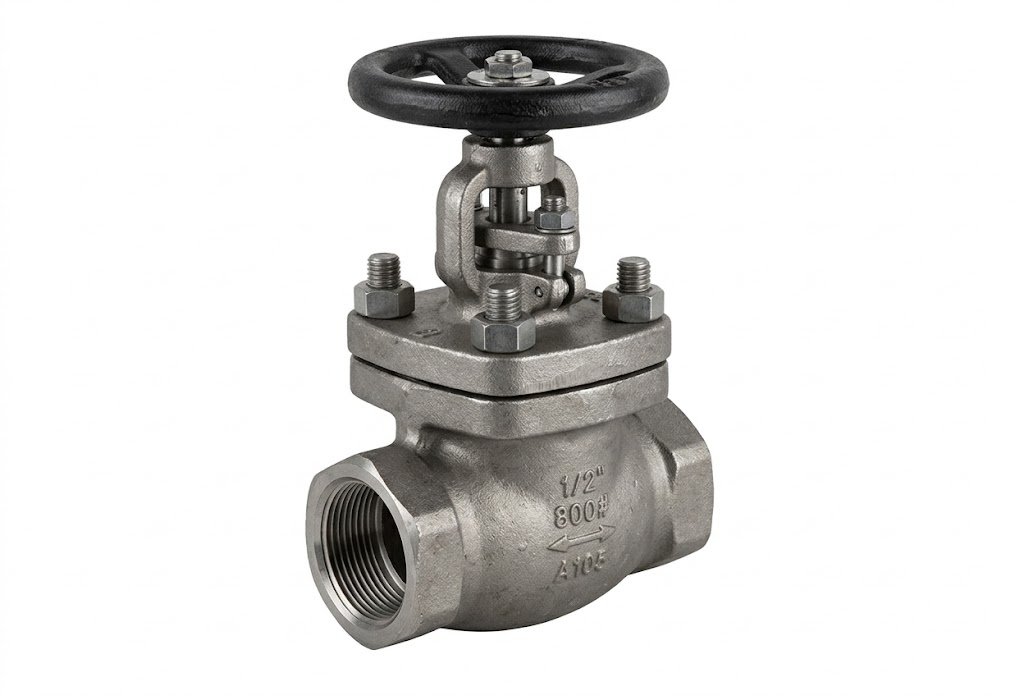

الميزات الرئيسية
مصمم لخدمة الأنابيب الصغيرة عالية الضغط
تم تصميم صمامات الغلوب المصنوعة من الفولاذ المطروق لأنظمة الأنابيب المدمجة التي تتطلب الاحتفاظ بالضغط، والإغلاق الموثوق، والتحكم في تقييد التدفق. يوفر هيكل الجسم المطروق، وتصميم إغلاق القرص والمقعد، وخيارات الغطاء القابلة للاختيار، ملاءمتها لخدمة البخار والنفط والغاز والمواد الكيميائية وأنظمة المساعدة في محطات الطاقة.
قوة الجسم المطروق
يوفر جسم الفولاذ المطروق حدود ضغط كثيفة وقوية لأنظمة الأنابيب الصغيرة ذات الفئة 800، والفئة 1500، والفئة 2500.
تصميم إغلاق موثوق
يتحرك القرص مباشرة ضد المقعد لتوفير عزل موثوق في خدمة البخار والنفط والغاز والمياه والمواد الكيميائية والخدمات المساعدة.
تنظيم محدود للتدفق
يسمح هيكل صمام الغلوب بتقييد التدفق المتحكم فيه حيث يكون الخنق الأساسي مطلوبًا ويتم مراجعة ظروف العمل بشكل صحيح.
خيارات تصميم الغطاء
تتوفر تصاميم الغطاء الملولب، والغطاء الملحوم، وغطاء منع التسرب بالضغط لتلبية متطلبات الضغط ودرجة الحرارة والصيانة المختلفة.
وصلات نهاية مرنة
يمكن اختيار نهايات اللحام المقبس، والملولبة، واللحام التناكبي، والفلنجية وفقًا لمواصفات الأنابيب، والتحكم في التسرب، وطريقة التركيب.
مطابقة الأجزاء الداخلية والمقعد
تساعد خيارات الأجزاء الداخلية المصنوعة من 13Cr، أو الفولاذ المقاوم للصدأ، أو الصلب المعالج بالستالايت على مطابقة ظروف الخدمة للبخار، أو المسببة للتآكل، أو درجات الحرارة العالية، أو الظروف الصعبة.
المواصفات الفنية
المواصفات الفنية
يجب تأكيد مواصفات صمام غلوب الفولاذ المطروق وفقًا لفئة الضغط، ودرجة الحرارة، والوسط، ونوع التوصيل، وتصميم الغطاء، ومتطلبات أنابيب المشروع.
نظرة عامة على الاختيار
عادةً ما يتم اختيار صمامات غلوب الفولاذ المطروق لأنظمة الأنابيب عالية الضغط ذات الفتحات الصغيرة حيث تكون التركيبات المدمجة، والإغلاق الموثوق، وتقييد التدفق المحدود مطلوبة. تُستخدم على نطاق واسع في خدمة البخار، والنفط، والغاز، والمواد الكيميائية، ومساعدات الغلايات، ومحطات الطاقة.
- التطبيقات النموذجية
خطوط البخار، أنابيب مساعدات الغلايات، أنظمة النفط والغاز، خطوط العمليات الكيميائية، خطوط التكثيف، خطوط التهوية، خطوط التصريف، وخدمة المرافق عالية الضغط.
- الخيارات المتاحة
تتوفر نهايات اللحام المقبس، والملولبة، واللحام التناكبي، والفلنجية مع تصاميم الغطاء الملولب، أو الغطاء الملحوم، أو غطاء منع التسرب بالضغط.
- دعم مخصص
يمكن مطابقة مادة الجسم، ومادة الأجزاء الداخلية، وتصميم الغطاء، وفئة الضغط، ونوع التوصيل، والاختبار، ووضع العلامات، والتوثيق مع مواصفات المشروع.
الصنف
المواصفات
نوع الصمام
صمام غلوب من الفولاذ المطروق
نطاق الأحجام
متوفرة عادةً بمقاس 1/4 بوصة – 2 بوصة
تصنيف الضغط
فئة 800 / فئة 1500 / فئة 2500
مادة الجسم
A105, LF2, F11, F22, F304, F316
تصميم الغطاء (البونيت)
غطاء ملولب، غطاء ملحوم، غطاء مانع للتسرب
نوع التوصيل
ملولب، ملحوم تناكبي، فلنجي
مادة الأجزاء الداخلية (Trim)
13Cr, SS304, SS316, Stellite Hardfaced
طريقة التشغيل
تشغيل بعجلة يدوية
الوسائط المطبقة
بخار، زيت، غاز، ماء، سوائل كيميائية، زيت حراري، خدمة مرافق
نطاق درجة الحرارة
وفقًا لدرجة المادة، تصنيف الضغط، الحشوة، الحشية، وظروف الخدمة
المعايير
API 602, ASME B16.34, API 598, ASME B16.11, ASME B1.20.1, ASME B16.25, ASME B16.5
يجب تأكيد المواصفات النهائية وفقًا لضغط التشغيل، ودرجة الحرارة، والوسط، وتصنيف الأنابيب، ومعيار توصيل الأطراف، ومتطلبات الفحص، واحتياجات وثائق المشروع قبل الإنتاج.
خيارات المواد والأجزاء الداخلية
اختيار المواد والأجزاء الداخلية لصمامات غلوب المصنوعة من الفولاذ المطروق
يؤثر اختيار مادة الجسم، ومادة الأجزاء الداخلية، وسطح المقعد، والحشوة، والحشية بشكل مباشر على الاحتفاظ بالضغط، ومقاومة التآكل، وأداء الختم، وعمر الخدمة في أنظمة الأنابيب الصغيرة عالية الضغط.
نظام المقعد والإغلاق
يعتمد أداء الختم لصمام غلوب الفولاذي المطروق على التلامس الدقيق بين القرص والمقعد، ومادة الأجزاء الداخلية المناسبة، وصلابة السطح الصحيحة، ومكونات الختم المستقرة تحت تغيرات الضغط ودرجة الحرارة.
تلامس القرص والمقعد
يتحرك قرص صمام غلوب مباشرة ضد المقعد لتوفير الإغلاق وتقييد التدفق المتحكم فيه في ظروف الخدمة المناسبة.
خيار مقعد ذو سطح صلب
يمكن استخدام أسطح المقاعد الصلبة بالستلايت لخدمة البخار عالي الحرارة، أو التدفق المسبب للتآكل، أو ظروف التشغيل المتكرر.
مطابقة مادة الأجزاء الداخلية
يجب اختيار الأجزاء الداخلية 13Cr، SS304، SS316، أو السطح الصلب وفقًا للوسط، ودرجة الحرارة، وخطر التآكل، وانخفاض الضغط.
التحكم في الحشوة والحشية
يجب مطابقة مواد الحشوة والحشية مع درجة حرارة التشغيل، وفئة الضغط، ومتطلبات التسرب، وظروف الصيانة.
مواد الجسم
يتم اختيار مواد الأجسام وفقًا لفئة الضغط، ودرجة حرارة التشغيل، وتآكل الوسط، وتوافق مادة الأنابيب. تشمل الخيارات الشائعة فولاذ الكربون A105، وفولاذ الكربون منخفض الحرارة LF2، وسبائك الصلب F11 و F22، والفولاذ المقاوم للصدأ F304 أو F316.
مواد الأجزاء الداخلية
تؤثر مواد الأجزاء الداخلية بشكل مباشر على أداء الإغلاق، ومقاومة التآكل، ومقاومة الصدأ، وعمر التشغيل. تشمل خيارات الأجزاء الداخلية الشائعة 13Cr، SS304، SS316، وأسطح المقاعد الصلبة بالستلايت للخدمة الأكثر تطلبًا.
التطبيقات
التطبيقات النموذجية لصمامات غلوب الفولاذ المطروق
تُستخدم صمامات غلوب الفولاذ المطروق على نطاق واسع في أنظمة الأنابيب عالية الضغط ذات الفتحات الصغيرة حيث تكون هناك حاجة إلى إغلاق موثوق، وتركيب مدمج، وتقييد تدفق متحكم فيه.
أنظمة البخار والغلايات
عادةً ما يتم تركيب صمامات غلوب الفولاذ المطروق في خطوط البخار، وأنظمة مساعدة الغلايات، ومرافق المصافي، وأنابيب العمليات الكيميائية، وخدمة محطات الطاقة حيث يجب مراعاة الضغط ودرجة الحرارة والتحكم في التسرب معًا.
أنظمة البخار والغلايات
تُستخدم في توزيع البخار، وخطوط تصريف الغلايات، وخطوط التهوية، وخدمة المكثفات، وأنظمة التفريغ، وأنابيب الخدمات المساعدة ذات درجات الحرارة العالية.
أنابيب النفط والغاز
مناسبة لخطوط المرافق في المصافي، وأنابيب العمليات ذات الفتحات الصغيرة، وخطوط أخذ العينات، وخطوط التصريف، وخطوط التهوية، ونقاط عزل المعدات.
معالجة المواد الكيميائية
يمكن اختيار صمامات غلوب الفولاذ المقاوم للصدأ للخدمة الكيميائية حيث تكون مقاومة التآكل والإغلاق الموثوق مطلوبين.
خدمة محطات الطاقة
تُستخدم بشكل شائع في أنظمة محطات الطاقة المساعدة، بما في ذلك خطوط البخار والمكثفات وخطوط مساعدة مياه التغذية والزيت الحراري وخدمة التصريف.
تعتمد ملاءمة التطبيق على ضغط التشغيل، ودرجة الحرارة، والوسط، وتوصيل الأطراف، وتصميم الغطاء، ومادة الأجزاء الداخلية، والحشوة، والحشية، ومواصفات أنابيب المشروع.
خيارات التشغيل
خيارات التشغيل والتشغيل الآلي
عادةً ما يتم توريد صمامات غلوب الفولاذ المطروق بتشغيل يدوي بعجلة يدوية لأنظمة الأنابيب عالية الضغط ذات الفتحات الصغيرة. لمتطلبات المشروع المحددة، يمكن أيضًا اختيار التشغيل بالتروس، أو التشغيل الهوائي، أو التشغيل الكهربائي وفقًا لحجم الصمام، وفئة الضغط، وعزم الدوران التشغيلي، وطريقة التحكم، وظروف التركيب.
يجب اختيار طريقة التشغيل الصحيحة بناءً على واجب الإغلاق، وتكرار التشغيل، ومساحة التركيب المتاحة، ومتطلبات الأتمتة، وما إذا كان التحكم المحلي أو عن بعد مطلوبًا.
- يدوي أو آلي
متوفر بتشغيل بعجلة يدوية كمعيار قياسي، مع حزم مشغلات اختيارية للإغلاق الآلي، أو التشغيل عن بعد، أو أنظمة التحكم المتكاملة بالمصنع.
- الاختيار بناءً على العزم
يجب مطابقة نوع التشغيل وفقًا لحجم الصمام، وتصنيف الضغط، وحمل المقعد، وتردد التشغيل، وظروف الخدمة.
- نطاق توريد مرن
يمكن توريد تجميعات الصمامات والمشغلات الكاملة لسهولة التركيب والتشغيل والتنسيق للمشروع.
مشغل تروس
موصى به لفئات الضغط الأعلى، أو عزم التشغيل الأكبر، أو التطبيقات التي تتطلب تشغيلًا يدويًا أكثر سلاسة وجهدًا أقل.
مشغل هوائي
مناسب لخدمة الإغلاق الآلي حيث تكون الاستجابة الأسرع، أو التشغيل عن بعد، أو دورات الصمام المتكررة مطلوبة.
مشغل هوائي
مناسب لخدمة الإغلاق الآلي حيث تكون الاستجابة الأسرع، أو التشغيل عن بعد، أو دورات الصمام المتكررة مطلوبة.
مشغل كهربائي
مثالي لأنظمة التحكم عن بعد، وخطوط المرافق المؤتمتة، والتركيبات التي تتطلب تشغيلًا آليًا مستقرًا والتحكم في الموضع.
يجب تكوين خيارات التشغيل وفقًا لحجم الصمام، وعزم التشغيل، وتصنيف الضغط، ومتطلبات التحكم، وظروف التركيب، ومواصفات المشروع.
لماذا تختار صمامات رايموند
تكوين الصمامات المطروقة
يمكن مطابقة فئة الضغط، وتصميم الغطاء، وتوصيل الأطراف، ومادة الجسم، وخيارات الأجزاء الداخلية وفقًا لمتطلبات أنابيب الضغط العالي ذات الفتحات الصغيرة.
دعم الاختيار الفني
نساعد في مراجعة الضغط، ودرجة الحرارة، والوسط، ومواصفات الأنابيب، واتجاه التدفق، وظروف التركيب قبل التوصية بصمام غلوب فولاذي مطروق مناسب.
دعم الوثائق
يمكن توفير شهادات المواد، وسجلات اختبار الضغط، ووثائق الفحص، والمعلومات الأبعاد، والملفات المتعلقة بالمنتج وفقًا لمتطلبات المشروع.
استجابة سريعة
متابعة سريعة لطلبات عروض الأسعار، والأسئلة الفنية، وتأكيد المواد، واختيار توصيل الأطراف، ومتطلبات استفسارات المشروع.
منتجات مميزة
أبرز منتجات صمامات الغلوب الفولاذية المطروقة
استكشف التكوينات الشائعة لصمامات غلوب المصنوعة من الفولاذ المطروق لأنابيب الضغط العالي ذات الفتحات الصغيرة، بما في ذلك تصميمات اللحام المقبس، والملولبة، واللحام التناكبي، وختم الضغط.
صمام غلوب فولاذ مطروق بتوصيل ملولب (Socket Weld)
صمام غلوب مدمج مصنوع من الفولاذ المطروق لأنابيب الضغط العالي ذات الفتحات الصغيرة الملحومة، يستخدم عادة في خدمة البخار والنفط والغاز والمساعدات البخارية وخدمات المرافق.
صمام غلوب فولاذ مطروق بتوصيل ملولب (Threaded)
مناسب لخطوط المرافق المدمجة، وتوصيلات المعدات، والأنظمة المثبتة على هياكل، وتركيبات الأنابيب ذات الفتحات الصغيرة سهلة الصيانة.
صمام غلوب فولاذ مطروق بلحام تناكبي
مصمم لأنظمة الأنابيب الملحومة الحرجة حيث يجب مراعاة متطلبات الضغط أو درجة الحرارة أو التحكم في التسرب الأعلى.
صمام غلوب فولاذ مطروق مانع للتسرب
خيار صمام غلوب مصنوع من الفولاذ المطروق عالي الضغط لخطوط المرافق البخارية، وخطوط المرافق لمحطات الطاقة، وأنظمة الغلايات، وظروف الخدمة الحرارية القاسية.
أسئلة متكررة
أسئلة متكررة
أسئلة شائعة حول اختيار صمامات غلوب المصنوعة من الفولاذ المطروق، وفئة الضغط، وتوصيل الأطراف، وتصميم الغطاء، وخيارات المواد، والتطبيقات الصناعية.
ما هو استخدام صمام غلوب المصنوع من الفولاذ المطروق؟
يستخدم صمام غلوب المصنوع من الفولاذ المطروق للإغلاق وتنظيم محدود للتدفق في أنظمة الأنابيب ذات الفتحات الصغيرة والضغط العالي. يتم تطبيقه عادة في خطوط البخار، وأنظمة المرافق البخارية، وأنابيب النفط والغاز، والمعالجة الكيميائية، وخدمة محطات الطاقة، وخطوط المرافق الصناعية.
ما الفرق بين صمامات غلوب المصنوعة من الفولاذ المطروق وصمامات غلوب المصنوعة من الفولاذ المصبوب؟
تستخدم صمامات غلوب المصنوعة من الفولاذ المطروق عادة للأحجام الأصغر وفئات الضغط الأعلى، مثل Class 800 و Class 1500 و Class 2500. تستخدم صمامات غلوب المصنوعة من الفولاذ المصبوب بشكل شائع في أحجام خطوط الأنابيب الأكبر. يوفر البناء المطروق هيكل جسم مدمج وأداء قويًا لاحتفاظ الضغط لخدمة الفتحات الصغيرة.
أي توصيل طرف يجب أن أختاره لصمامات غلوب المصنوعة من الفولاذ المطروق؟
تستخدم نهايات اللحام المقبس بشكل شائع لأنابيب الضغط العالي ذات الفتحات الصغيرة الملحومة. نهايات اللولب أسهل في التركيب والإزالة. نهايات اللحام التناكبي مناسبة للأنظمة الملحومة الحرجة. تفضل نهايات الفلنجة حيث يلزم الوصول للفحص أو الصيانة أو الاستبدال.
ما هي تصاميم الغطاء المتاحة لصمامات الغلوب المصنوعة من الفولاذ المطروق؟
تشمل تصاميم الغطاء الشائعة الغطاء الملولب (bolted bonnet)، والغطاء الملحوم (welded bonnet)، وغطاء الختم بالضغط (pressure seal bonnet). الغطاء الملولب مناسب للخدمة العامة والصيانة الأسهل. يساعد الغطاء الملحوم على تقليل نقاط التسرب الخارجية. يستخدم غطاء الختم بالضغط للخدمات ذات الضغط العالي ودرجة الحرارة العالية.
هل يمكن استخدام صمامات الغلوب المصنوعة من الفولاذ المطروق لتنظيم التدفق (throttling)؟
نعم، يمكن استخدام صمامات الغلوب المصنوعة من الفولاذ المطروق لتنظيم محدود للتدفق. ومع ذلك، للخدمات المستمرة لتنظيم التدفق أو التحكم، يجب مراجعة انخفاض الضغط، وسرعة التدفق، وخطر التجويف (cavitation)، والتآكل، وتردد التشغيل، ومادة الأجزاء الداخلية (trim) بعناية.
ما هي المواد الشائعة الاستخدام لصمامات الغلوب المصنوعة من الفولاذ المطروق؟
تشمل مواد الجسم الشائعة الفولاذ الكربوني A105، والفولاذ الكربوني منخفض الحرارة LF2، والفولاذ السبائكي F11 و F22، والفولاذ المقاوم للصدأ F304 أو F316. قد تشمل خيارات الأجزاء الداخلية (trim) 13Cr، SS304، SS316، أو أسطح ختم صلبة Stellite، اعتمادًا على الوسط، ودرجة الحرارة، وخطر التآكل، وظروف الخدمة.
هل صمامات الغلوب المصنوعة من الفولاذ المطروق مناسبة لخدمة البخار؟
نعم. تستخدم صمامات الغلوب المصنوعة من الفولاذ المطروق على نطاق واسع في خدمة البخار، خاصة في الخطوط عالية الضغط ذات الأقطار الصغيرة، وخطوط المراجل المساعدة، وخطوط التصريف، وخطوط التهوية، وأنظمة التكثيف. بالنسبة للبخار عالي الحرارة، قد تكون هناك حاجة لمادة جسم من الفولاذ السبائكي وأجزاء داخلية (trim) صلبة.
ما هي المعلومات التي يجب تقديمها للحصول على عرض سعر لصمام غلوب من الفولاذ المطروق؟
يرجى تقديم حجم الصمام، وفئة الضغط، ومادة الجسم، والوسط التشغيلي، وضغط التشغيل، ودرجة حرارة التشغيل، ونوع التوصيل، ونوع الغطاء، والكمية، والمعايير المطلوبة، ووثائق الفحص، وأي متطلبات خاصة بالمشروع.
