Gewinde-Kugelhahn
Schnelle Vorteile
Warum Kugelhähne mit Gewinde wählen
Entwickelt für kleine Rohrleitungssysteme, die eine Gewindeendverbindung, eine kompakte Bauweise, eine schnelle Installation und eine zuverlässige Absperrleistung erfordern.
Kompakte Bauweise
Eine platzsparende Armaturenlösung, geeignet für kleine Rohrleitungsanordnungen, Anlagenmontagen und Installationen von Versorgungsleitungen.
Schnelle Installation
Die Gewindeendverbindung ermöglicht eine schnelle Montage und eine bequeme Installation vor Ort in vielen Systemen mit kleinem Durchmesser.
Einfache Wartung
Die kompakte Bauweise und die Gewindeendverbindung erleichtern Ausbau, Austausch und routinemäßige Wartung.
Bereit für allgemeine Anwendungen
Geeignet für Wasser, Öl, Gas, Versorgungsleitungen und viele Standard-Industriemedien in kompakten Rohrleitungsanwendungen.
Übersicht
Was ist ein Kugelhahn mit Gewindeanschluss?
Ein Kugelhahn mit Gewindeanschluss ist ein Vierteldrehungs-Absperrventil mit Gewindeanschlüssen zur direkten Montage in Rohrleitungssystemen mit kleinem Durchmesser. Er wird häufig dort eingesetzt, wo kompakte Größe, einfache Montage und zuverlässige Absperrung erforderlich sind.

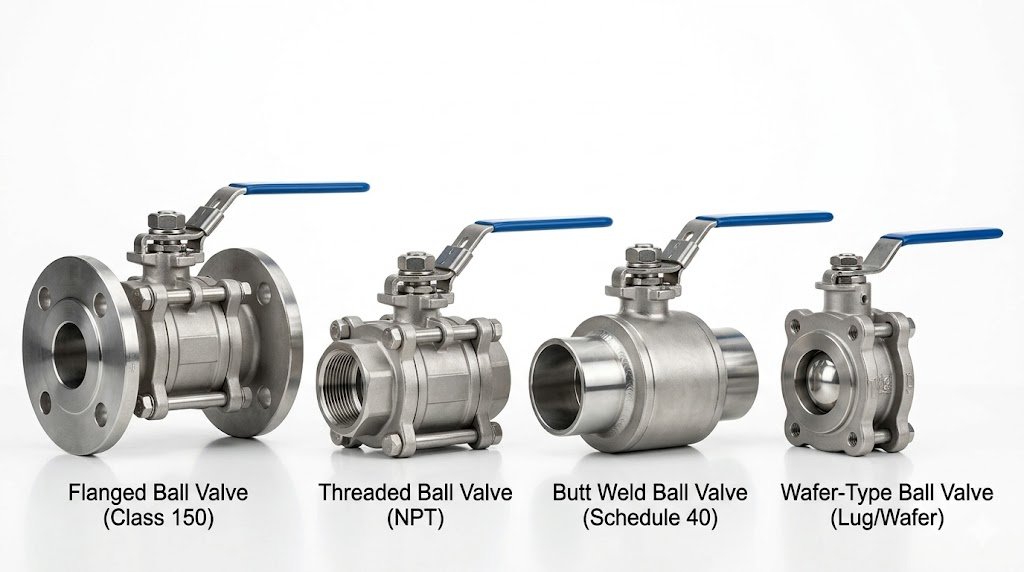

Im Vergleich zu Flansch- oder Schweißanschlüssen werden Kugelhähne mit Gewindeanschluss oft bei kleineren Rohrleitungsgrößen und in der Ausrüstung bevorzugt, da sie einfacher zu installieren, auszutauschen und zu warten sind.
Kugelhähne mit Gewindeanschluss sind in verschiedenen Gehäusewerkstoffen, Dichtungsoptionen, Bohrungsdesigns und Betriebsarten erhältlich, um den Anforderungen von Ausrüstung, Versorgung und allgemeinen Industrieanwendungen gerecht zu werden.
Gewindeanschluss Anschluss
Zur direkten Installation in Gewinderohrleitungssysteme und kompakte Baugruppen.
Kleine Größe Sofort einsatzbereit
Eine praktische Ventil-Lösung für Ausrüstungslinien und kleinere industrielle Rohrleitungsanordnungen.
Schneller Austausch
Bequem zu entfernen und zu ersetzen in Systemen, bei denen eine einfache Wartung wichtig ist.
Konfigurationen
Verfügbare Gewinde-Kugelhahn-Konfigurationen
Wir liefern Gewinde-Kugelhähne in verschiedenen Gehäusekonstruktionen, Bohrungsdesigns und Betriebsoptionen, um kompakte Rohrleitungsanforderungen und Projektpräferenzen zu erfüllen.
Einteiliger Gewinde-Kugelhahn
Eine kompakte und wirtschaftliche Lösung für Standard-Absperrfunktionen in kleinen Rohrleitungssystemen.
Zweiteiliger Gewinde-Kugelhahn
Eine weit verbreitete Konfiguration, die ein praktisches Gleichgewicht zwischen Struktur, Wartung und Kosten bietet.
Dreiteiliger Gewinde-Kugelhahn
Geeignet für Systeme, die eine einfachere Wartung und bequemere interne Instandhaltung erfordern.
Optionen für Vollbohrung oder reduzierte Bohrung
Verfügbar in verschiedenen Bohrungsdesigns, um den Durchflussbedarf, die kompakte Bauweise und das Projektbudget zu erfüllen.
Hauptmerkmale
Konzipiert für kompakte Installation und zuverlässige Absperrung
Gewinde-Kugelhähne kombinieren eine kompakte Struktur, schnelle Installation und zuverlässige Absperrleistung, was sie zu einer praktischen Wahl für Ausrüstungslinien, Versorgungsleitungen und allgemeine industrielle Anwendungen macht.
Kompakte Ventilkonstruktion
Konzipiert für kleine Räume und kompakte Rohrleitungssysteme, bei denen der Installationsplatz begrenzt ist.
Schnelle Gewindeinstallation
Gewindeenden ermöglichen eine bequeme Montage und effiziente Installation in Leitungen mit kleinem Durchmesser.
Zuverlässige Absperrleistung
Die Vierteldrehungs-Kugelhahnausführung bietet eine zuverlässige Ein-/Aus-Steuerung in vielen allgemeinen Serviceanwendungen.
Einfache Demontage und Austausch
Die Gewindeverbindung ermöglicht eine bequemere Wartung, Austausch und Zugang zur Instandhaltung.
Flexible Materialauswahl
Verfügbar in Messing, Kohlenstoffstahl, Edelstahl und anderen Optionen je nach Einsatzbedingung.
Automatisierung verfügbar
Kann für unterschiedliche Systemanforderungen mit manueller, pneumatischer oder elektrischer Betätigung geliefert werden.
Technische Spezifikationen
Technische Spezifikationen
Standardbereiche können je nach Projektanforderungen, Gewindenorm, Druckstufe, Medienbedingungen und anwendbaren Spezifikationen angepasst werden.
Auswahlübersicht
Gewinde-Kugelhähne werden häufig für kleine Rohrleitungssysteme ausgewählt, die eine kompakte Bauweise, schnelle Installation und zuverlässige Absperrung in Anlagen, Versorgungsleitungen und allgemeinen Industrieanwendungen erfordern.
- Typische Anwendungen
Anlagenleitungen, Versorgungsleitungen, Druckluft, Wasser, Öl, Gas und allgemeine Industrieanwendungen.
- Verfügbare Optionen
Einteilig, zweiteilig, dreiteilig, Vollbohrung, reduzierte Bohrung, manuelle, pneumatische und elektrische Betätigung.
- Kundenspezifischer Support
Gehäusewerkstoff, Gewindenorm, Bohrungsdesign und Betätigungspaket können an die Projektanforderungen angepasst werden.
Artikel
Spezifikation
Ventiltyp
Gewinde-Kugelhahn
Größenbereich
DN8–DN100
Druckstufe
PN16–PN64 / Class 150–800
Gehäusewerkstoff
Messing, WCB, CF8, CF8M, Edelstahl
Kugelwerkstoff
Edelstahl, verchromtes Messing, CF8M
Sitzwerkstoff
PTFE, RPTFE, PPL
Spindelwerkstoff
Edelstahl
Betrieb
Hebel, Pneumatisch, Elektrisch
Anschlussart
Innengewinde, Außengewinde, Gewindeanschlüsse
Anwendbare Medien
Wasser, Öl, Gas, Luft, Allgemeine Industrie-Flüssigkeiten
Temperaturbereich
Gemäß Gehäusewerkstoff, Sitztyp und Einsatzbedingungen
Normen
NPT, BSPT, BSPP, DIN, ISO
Sondergrößen, Gewindenormen, Materialkombinationen und Antriebspakete sind auf Anfrage erhältlich. Die endgültigen Spezifikationen sollten gemäß den tatsächlichen Arbeitsbedingungen und Projektanforderungen bestätigt werden.
Werkstoffe & Sitzoptionen
Materialauswahl für unterschiedliche Einsatzbedingungen
Verschiedene Materialkombinationen helfen, Dichtleistung, Korrosionsbeständigkeit, Druckbeständigkeit und Lebensdauer für Anlagen-, Versorgungs- und industrielle Rohrleitungsanwendungen auszubalancieren.
Dichtungswerkstoffe
Das Sitzmaterial beeinflusst direkt die Dichtleistung, Medienverträglichkeit, Betriebstemperatur und langfristige Betriebssicherheit. Unterschiedliche Sitzoptionen sollten gemäß den tatsächlichen Arbeitsbedingungen und Absperranforderungen ausgewählt werden.
PTFE-Sitz
Ein weit verbreitetes Sitzmaterial für Wasser, Öl, Gas, Luft und viele Standard-Industrieflüssigkeiten.
RPTFE-Sitz
Bietet verbesserte Festigkeit und Verschleißfestigkeit für breitere Druck- und Betriebsbedingungen.
PPL-Sitz
Geeignet für Anwendungen, die höhere Temperaturbeständigkeit und stabilere Dichtleistung erfordern.
Kundenspezifischer Sitz
Sitzmaterialien können entsprechend Mediumtyp, Temperatur, Druckklasse und projektspezifischen Anforderungen ausgewählt werden.
Gehäusewerkstoffe
Gehäusewerkstoffe werden entsprechend Druckniveau, Betriebsumgebung, Korrosionszuschlag und Projektstandard ausgewählt. Messing und Edelstahl werden häufig in Gewindearmaturen eingesetzt.
Kugelwerkstoffe
Das Kugelmaterial beeinflusst Korrosionsbeständigkeit, Dichtigkeit und Langzeitbeständigkeit. Edelstahl und verchromte Optionen werden häufig für zuverlässigen Betrieb ausgewählt.
Anwendungen
Typische Anwendungen
Gewinde-Kugelhähne werden häufig in kompakten Rohrleitungssystemen eingesetzt, bei denen Gewindeanschluss, schnelle Installation und zuverlässige Absperrung erforderlich sind.
Ausrüstung und kleine Rohrleitungssysteme
Gewinde-Kugelhähne werden häufig in Ausrüstungsleitungen, Anschlussleitungen und kompakten Rohrleitungssystemen eingesetzt, da sie eine zuverlässige Absperrung, eine schnelle Gewindeinstallation und einen einfachen Wartungszugang bieten.
Anlagenverrohrung
Geeignet für Maschinen, Skid-Pakete und kompakte Rohrleitungsbaugruppen, bei denen eine Gewindeverbindung bevorzugt wird.
Versorgungsleitungen
Eingesetzt in Wasser-, Luft- und allgemeinen Versorgungsleitungen, die eine kompakte Ventilstruktur und einfachen Austausch erfordern.
Druckluftsysteme
Eine praktische Option für kleine Luftversorgungsleitungen, bei denen eine schnelle Installation und eine zuverlässige Absperrung wichtig sind.
Allgemeiner industrieller Einsatz
Anwendbar in vielen Systemen mit kleinem Durchmesser, bei denen die Materialauswahl und die Gewindestandards korrekt aufeinander abgestimmt sind.
Die Eignung der Anwendung hängt vom Mediumtyp, der Druckklasse, dem Gewindestandard, dem Temperaturbereich und der Materialauswahl ab. Kundenspezifische Empfehlungen können auf Anfrage bereitgestellt werden.
Antriebsoptionen
Betriebs- und Betätigungsoptionen
Gewinde-Kugelhähne können mit manueller oder automatisierter Betätigung geliefert werden, um unterschiedliche Anlagensteuerungsanforderungen, Installationsbedingungen und Projektspezifikationen zu erfüllen.
Die richtige Betätigungsart hängt von der Ventildimension, dem Betriebsdrehmoment, der Steuerungsart, der Einbauposition und der Anforderung einer lokalen oder Fernbedienung ab.
- Manuell oder Automatisiert
Verfügbar für grundlegende Absperrfunktionen, routinemäßige Anlagenbedienung und integrierte Steuerungssysteme.
- Projektspezifische Auswahl
Die Betätigung kann entsprechend Größe, Drehmomentbedarf, Einsatzbedingungen und Steuerungspräferenz ausgewählt werden.
- Flexibler Lieferumfang
Komplette Armaturen- und Antriebseinheiten können für einfachere Installation, Inbetriebnahme und Beschaffungskoordination geliefert werden.
Hebelbetätigt
Geeignet für kleinere Größen und Standard-Ein/Aus-Betrieb, bei dem eine einfache manuelle Bedienung bevorzugt wird.
Pneumatisch betätigt
Geeignet für schnelles automatisiertes Öffnen und Schließen in kompakten Industriesystemen, bei denen eine reaktionsschnelle Absperrung wichtig ist.
Elektrisch betätigt
Ideal für Fernsteuerung, Anlagenautomatisierung und Installationen, die eine stabile motorisierte Ventilbetätigung erfordern.
Kompaktes Automatisierungspaket
Eine praktische Lösung für Systeme, die eine kompakte Aktuatorintegration mit Gewindeanschluss erfordern.
Die Betätigungsoptionen können entsprechend der Ventilstärke, des Drehmomentbedarfs, der Steuermethode, der Installationsbedingungen und der Projektspezifikation konfiguriert werden.
Warum Raymon Valve wählen
Projektbasierte Konfiguration
Gehäusewerkstoff, Gewindestandard, Bohrungsdesign und Betätigungsoptionen können an die Projektanforderungen angepasst werden.
Normenunterstützung
Geeignet für gängige internationale Gewindestandards und projektspezifische Anforderungen für kompakte industrielle Rohrleitungssysteme.
Dokumentationsunterstützung
Grundlegende technische Dateien, Inspektionsdokumente und produktbezogene Aufzeichnungen können auf Anfrage zur Verfügung gestellt werden.
Schnelle Reaktion
Schnelle Nachverfolgung von RFQs, Auswahlfragen und Anforderungen für Gewinde-Kugelhähne.
Ausgewählte Produkte
Ausgewählte Gewinde-Kugelhahn-Produkte
Entdecken Sie ausgewählte Gewinde-Kugelhahn-Modelle für verschiedene Gehäusekonstruktionen, Bohrungsdesigns und kompakte Rohrleitungsanwendungen.
Einteiliger Gewinde-Kugelhahn
Eine kompakte und wirtschaftliche Lösung für Standard-Absperrfunktionen in kleinen Rohrleitungssystemen.
Zweiteiliger Gewinde-Kugelhahn
Eine weit verbreitete industrielle Konfiguration mit einem praktischen Gleichgewicht zwischen Struktur, Wartung und Kosten.
Dreiteiliger Gewinde-Kugelhahn
Geeignet für Systeme, die eine einfachere Wartung und bequemere interne Instandhaltung erfordern.
Gewinde-Kugelhahn mit Antrieb
Verfügbar mit pneumatischem oder elektrischem Antrieb für kompakte automatisierte und ferngesteuerte Anwendungen.
FAQ
Häufig gestellte Fragen
Häufig gestellte Fragen zu Gewinde-Kugelhahn-Anschlüssen, Konfigurationen, Werkstoffen und kompakten Rohrleitungsanwendungen.
Was ist der Vorteil eines Gewinde-Kugelhahns?
Ein Kugelhahn mit Gewindeanschluss bietet eine kompakte Bauweise und direkte Gewindeanschlüsse, was eine bequeme Installation, Demontage, Austausch und Wartung in kleinen Rohrleitungssystemen ermöglicht.
Wo werden Kugelhähne mit Gewindeanschluss häufig eingesetzt?
Sie werden häufig in Anlagenleitungen, Versorgungsleitungen, Druckluftsystemen, Wasser-, Öl-, Gas- und allgemeinen industriellen Anwendungen eingesetzt, die ein kompaktes Ventil-Design erfordern.
Was ist der Unterschied zwischen einteiligen, zweiteiligen und dreiteiligen Kugelhähnen mit Gewindeanschluss?
Einteilige Konstruktionen sind kompakter und wirtschaftlicher, zweiteilige Konstruktionen werden häufig im allgemeinen Einsatz verwendet, und dreiteilige Konstruktionen sind für Wartung und interne Servicearbeiten bequemer.
Können Kugelhähne mit Gewindeanschluss automatisiert werden?
Ja. Kugelhähne mit Gewindeanschluss können mit pneumatischen oder elektrischen Antrieben für eine kompakte Automatisierung und Fernsteuerung geliefert werden.

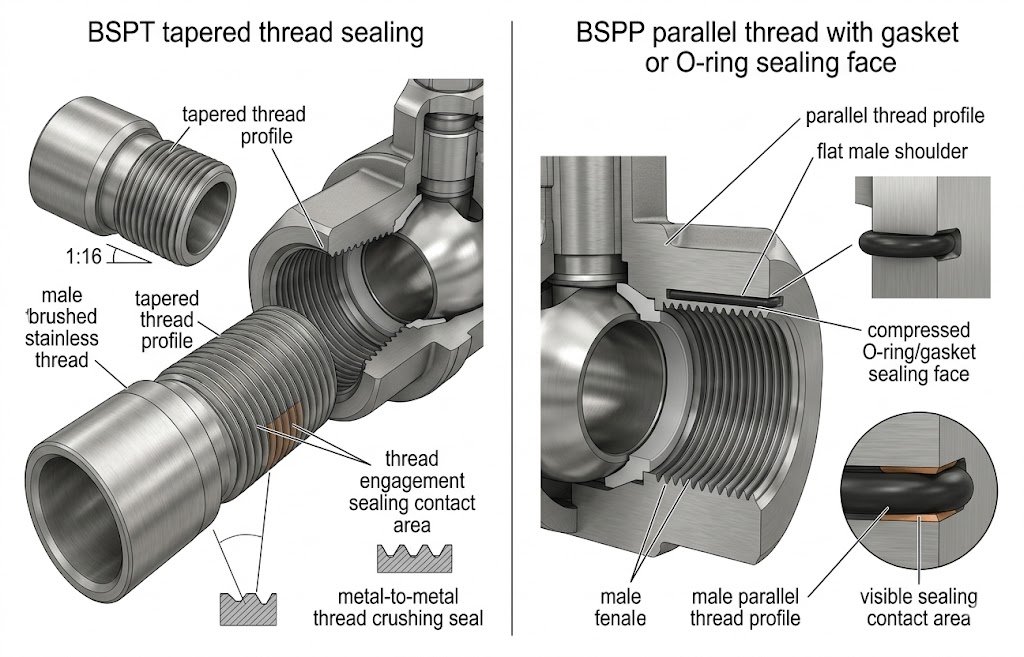

Welche Gewindestandards sind für Kugelhähne mit Gewindeanschluss verfügbar?
Gängige Gewindestandards sind NPT, BSPT und BSPP. Der richtige Gewindetyp sollte gemäß dem Rohrleitungsstandard und den Projektanforderungen ausgewählt werden.
Wie wähle ich den richtigen Kugelhahn mit Gewindeanschluss aus?
Die Auswahl sollte auf Ventilgröße, Gewindestandard, Druckklasse, Medium, Temperaturbereich, Bohrungsdesign und ob eine manuelle oder automatisierte Bedienung erforderlich ist, basieren.
