Kugelhahn-Endanschlüsse: Geflanschte, Gewinde-, Schweiß- und Wafer-Bauformen
Die Auswahl eines Kugelhahns ist nicht nur eine Frage des Gehäusewerkstoffs, des Dichtungstyps, des Kugeldesigns oder der Druckstufe. Die Anschlussart bestimmt, wie der Hahn an das Rohrleitungssystem angeschlossen wird, wie die Last übertragen wird, wie die Verbindung abdichtet und wie schwierig der Hahn bei Wartungsarbeiten ausgetauscht werden kann.
In industriellen Rohrleitungen sind die wichtigsten Anschlussarten von Kugelhähnen Flansch-, Gewinde-, Schweiß- und Wafer-Ausführungen. Ein Kugelhahn mit Flanschanschluss wird üblicherweise für Prozessleitungen gewählt, bei denen ein verschraubter Wartungszugang erforderlich ist. Ein Kugelhahn mit Gewindeanschluss ist üblich in kleinen Versorgungsleitungen, auf Equipment-Skids, für Druckluft, Wasser und allgemeine Anwendungen. Geschweißte Kugelhähne werden dort eingesetzt, wo eine permanente Verbindung und ein geringeres Risiko für externe Leckagen wichtiger sind als ein einfacher Ausbau. Kugelhähne in Wafer-Bauweise werden in kompakten Rohrleitungslayouts verwendet, bei denen Platz und Gewicht eine Rolle spielen.
Aus technischer Sicht sollte die Anschlussart zusammen mit der Rohrgröße, der Druck-Temperatur-Einstufung, der Dichtungs- oder Gewindedichtmethode, dem Rohrleitungsstandard, dem Installationsspielraum und dem zukünftigen Wartungsplan geprüft werden. Ein Hahn mit dem richtigen Gehäusewerkstoff, aber der falschen Anschlussart kann immer noch zu Leckagen, Spannungen in der Ausrichtung oder unnötigen Stillstandskosten führen.
Warum Anschlussarten von Kugelhähnen wichtig sind
Die Anschlussart ist die mechanische und abdichtende Schnittstelle zwischen dem Hahn und der Rohrleitung. Wenn die Anschlussart nicht mit den Bedingungen der Rohrleitung übereinstimmt, kann der Hahn möglicherweise immer noch korrekt öffnen und schließen, aber das System kann an der Verbindung versagen. In der tatsächlichen Anlagenwartung sind viele Probleme mit “Hahnleckagen” keine internen Dichtungsleckagen. Es handelt sich um externe Leckagen an Flanschen, Gewinden, Schweißnähten oder falsch abgestützten kompakten Hahngehäusen.
Eine ordnungsgemäße Anschlussart eines Kugelhahns sollte folgende technische Bedingungen erfüllen:
- Rohrgröße: kleine Rohrleitungen verwenden oft Gewinde- oder Muffenschweißanschlüsse, während größere Prozessleitungen normalerweise Flansch- oder Stumpfschweißanschlüsse verwenden.
- Druck-Temperatur-Einstufung: Das Ventilkörpermaterial, die Anschlussart, die Dichtung, die Verschraubung und das Dichtungsmaterial müssen für die tatsächlichen Betriebsbedingungen geeignet sein.
- Rohrmaterial: Kohlenstoffstahl, Edelstahl, legierter Stahl oder nichtmetallische Rohrleitungen erfordern möglicherweise unterschiedliche Verbindungsmethoden.
- Medienart: Sauberes Wasser, Druckluft, Dampf, Brenngas, chemische Medien, Schlämme oder gefährliche Fluide stellen unterschiedliche Anforderungen an die Verbindung.
- Wartungszugang: Ventile, die eine regelmäßige Demontage erfordern, sind mit Flanschanschlüssen in der Regel einfacher zu handhaben.
- Einbauraum: Gewinde-, Schweiß- und Zwischenflanschventile können in kompakten Systemen die Einbaulänge reduzieren.
- Anwendbare Normen: Flanschabmessungen, Gewindeform, Druckstufe, Prüfung und Kennzeichnung sollten der Projektvorgabe folgen.
Zum Beispiel kann ein Kugelhahn mit Gewindeanschluss für eine DN15- oder DN25-Druckluftleitung praktisch sein, ist aber selten die beste Option für eine große Prozessleitung mit häufigen thermischen Zyklen. Ein geschweißter Kugelhahn ergibt eine starke permanente Verbindung, aber sein späterer Austausch kann das Schneiden der Rohrleitung erfordern. Ein Kugelhahn mit Flanschanschlüssen benötigt mehr Platz und mehr Komponenten, ermöglicht es dem Wartungsteam jedoch, das Ventil zu entfernen, ohne die Rohrleitung zu beschädigen.
Es gibt keine einzelne beste Anschlussart für alle Kugelhähne. Die richtige Wahl hängt von der Installation, den Einsatzbedingungen, der Wartungsstrategie und dem Risikograd des Rohrleitungssystems ab.

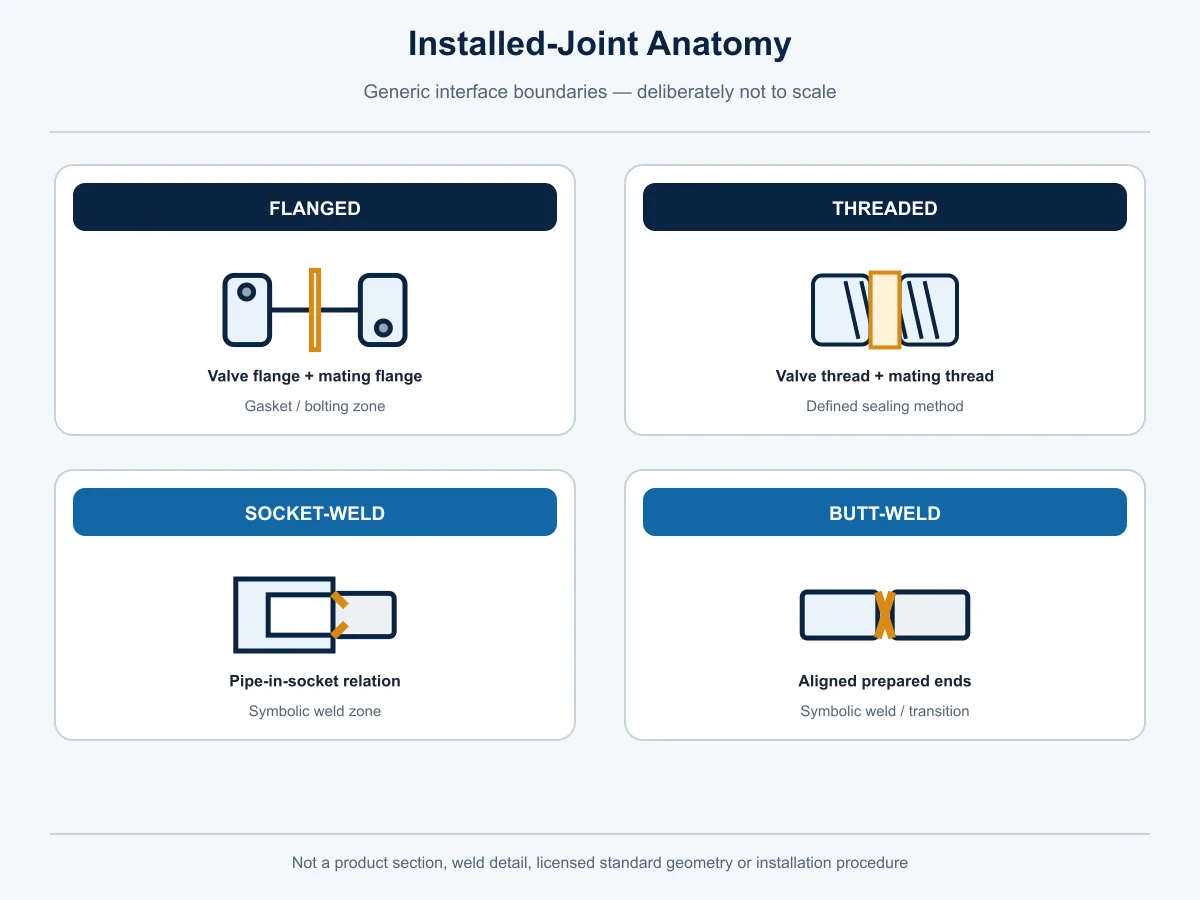

Hauptanschlussarten für Kugelhähne
Die vier gängigen Anschlussarten für Kugelhähne werden nachfolgend verglichen. Die Tabelle bietet eine praktische Auswahlansicht anstelle einer festen Regel. Die tatsächliche Eignung muss durch das Ventildesign, die Druckstufe, das Material, den Projektstandard und die Herstellerdokumentation bestätigt werden.
| Anschlussart | Typische Größenverwendung | Hauptvorteil | Typische Anwendung | Hauptbeschränkung |
|---|
| Geflanschter Kugelhahn | Kleine bis große Größen | Einfache Demontage und standardisierter Anschluss | Prozessleitungen, Wassersysteme, Öl und Gas, Chemieanlagen | Benötigt mehr Platz, Dichtungen, Verschraubungen und korrekte Drehmomentkontrolle |
| Gewinde-Kugelhahn | Normalerweise kleine Größen | Kompakt, wirtschaftlich und schnell zu installieren | Versorgungsleitungen, Druckluft, Wasser, Geräteanschlüsse | Begrenzt für große Größen, Vibrationen, extreme Betriebsbedingungen oder wiederholte Demontage |
| Geschweißter Kugelhahn | Kleine bis große Größen je nach Ausführung | Starke permanente Verbindung mit weniger mechanischen Leckpfaden | Hochdruckleitungen, vergrabene Pipelines, Dampf, Öl und Gas, kritische Anwendungen | Schwer zu entfernen; Schweißverfahren und Wärmekontrolle sind erforderlich |
| Zwischenflansch-Kugelhahn | Kompakte Rohrleitungsführung | Kurze Einbaulänge und geringeres Gewicht | Skid-Systeme, platzbeschränkte Installationen, kompakte Prozessanlagen | Erfordert genaue Flansch-Ausrichtung und korrekte Rohrleitungsunterstützung |
Für Stahl-Industriearmaturen, ASME B16.34 wird oft als Schlüsselreferenz verwendet, da sie Ventile mit Flansch-, Gewinde-, Schweißende- und Wafer- oder flanschlosen Bauarten für Neubauten abdeckt, einschließlich Druck-Temperatur-Werten, Abmessungen, Toleranzen, Werkstoffen, zerstörungsfreier Prüfung, Prüfung und Kennzeichnung.
Kugelhähne mit Flanschanschluss
Ein Kugelhahn mit Flanschanschluss hat an beiden Seiten des Ventilkörpers Flanschanschlüsse. Das Ventil wird mit Schrauben, Muttern und Dichtungen zwischen passende Rohrflansche montiert. Die Dichtung wird zwischen der Flanschfläche des Ventils und der Flanschfläche des Rohrs komprimiert, um die äußere Abdichtung zu erzeugen.
Kugelhähne mit Flanschanschluss sind eine der häufigsten Optionen für industrielle Rohrleitungen, da sie Festigkeit, Standardisierung und Wartungsfreundlichkeit kombinieren. Sie sind besonders nützlich, wenn das Ventil während der Lebensdauer der Anlage inspiziert, ersetzt, der Antrieb gewechselt oder die Dichtung gewartet werden muss.
Installation von Kugelhähnen mit Flanschanschluss
Ein Kugelhahn mit Flanschanschluss wird installiert, indem die Ventilhaflansche mit den Rohrleitungsflanschen ausgerichtet werden. Eine geeignete Dichtung wird zwischen jedes Flanschpaar gelegt, und die Schrauben werden schrittweise in einer Kreuzmustersequenz angezogen. Die korrekte Ausrichtung ist wichtig, da Flanschspannungen den Dichtungsbereich verzerren oder Seitenlasten in den Ventilkörper einleiten können.
Gängige Flanschstandards umfassen ASME, EN, DIN, JIS und projektspezifische Standards. In ASME-Systemen, ASME B16.5 wird für Rohrflansche und Flanschfittings von NPS 1/2 bis NPS 24 verwendet und deckt Druck-Temperatur-Werte, Werkstoffe, Abmessungen, Toleranzen, Kennzeichnung und Prüfungen ab.
Die Flanschdichtfläche muss auch den Anforderungen der Rohrleitung entsprechen. Dichtflächen mit erhöhter Fläche (Raised Face), ebene Flächen (Flat Face) und Ringgelenkdichtungen (Ring-Type Joint) sind nicht ohne Weiteres austauschbar. Die Art der Dichtung, die Oberflächenbeschaffenheit des Flansches, das Schraubenmaterial und das Anziehverfahren beeinflussen alle die Dichtigkeit.
Vorteile von Kugelhähnen mit Flanschanschluss
Kugelhähne mit Flanschanschluss werden häufig eingesetzt, da sie einfacher zu entfernen sind als geschweißte Ventile und für mittlere und große Rohrleitungen besser geeignet sind als Gewindeventile. Wenn ein Ventil in einer Pumpstation, einer chemischen Anlage oder einer Wasseraufbereitungsleitung installiert ist, kann die Möglichkeit, das Ventil abzuschrauben und zu ersetzen, erhebliche Ausfallzeiten einsparen.
- Geeignet für mittlere und große Rohrleitungsgrößen
- Guter Wartungszugang, da das Ventil abgeschraubt werden kann
- Standardisierte Flanschabmessungen und Druckstufen
- Kompatibel mit vielen industriellen Rohrleitungssystemen
- Geeignet für manuelle, pneumatische, elektrische und hydraulische Betätigung
- Praktisch für Anlagen, bei denen Inspektion oder zukünftiger Austausch erwartet wird
Für Prozessleitungen, die verschraubte Anschlüsse, standardisierte Flanschabmessungen und einen einfacheren Austausch vor Ort erfordern, siehe unsere Kugelhähne mit Flanschanschluss für industrielle Rohrleitungsanwendungen.
Einschränkungen von Flansch-Kugelhähnen
Flansch-Kugelhähne benötigen mehr Installationsplatz als kompakte Gewinde- oder Schweißventile. Sie haben auch mehr Verbindungskomponenten: zwei Rohrflansche, zwei Dichtungen, Schrauben, Muttern und das Ventil selbst. Jeder Fehler bei Dichtungsmaterial, Flanschdichtfläche, Schraubenanzug oder Ausrichtung kann zu externen Leckagen führen.
- Schwerer als Gewindeventile in der gleichen Nenngröße
- Größere Einbaulänge
- Erfordert geeignete Dichtungsauswahl und kontrollierten Schraubenanzug
- Falsche Flammungsausrichtung kann Gehäusespannungen verursachen
- Dichtungen müssen möglicherweise nach der Demontage ersetzt werden
- Schraubenwerkstoff und Beschichtung müssen Umgebung und Temperatur entsprechen
Ingenieurbeispiel: Bei einem Wasseraufbereitungsprojekt trat nach der Inbetriebnahme ein Leck um ein DN150 Flansch-Kugelhahn auf. Zuerst wurde das Ventilsitz vermutet, aber die Inspektion zeigte eine äußere Undichtigkeit an einem Flansch. Die Ursache war eine ungleichmäßige Anzugskraft der Schrauben in Kombination mit einer leicht außermittigen Dichtung. Die Korrektur bestand darin, die Leitung zu entlasten, die beschädigte Dichtung zu ersetzen, die Flansche auszurichten und die Schrauben über Kreuz mit kontrolliertem Drehmoment anzuziehen. Die Vorbeugung ist einfach: Flanschparallelität, Dichtungszentrierung, Schraubenqualität und Anzugsreihenfolge vor der hydrostatischen Prüfung prüfen.
Typische Anwendungen von Flansch-Kugelhähnen
Flansch-Kugelhähne werden häufig in Systemen eingesetzt, bei denen sowohl Festigkeit als auch Wartungszugänglichkeit wichtig sind.
- Wasseraufbereitungsleitungen
- Chemische Verarbeitungsanlagen
- Öl- und Gassysteme
- Hilfssysteme von Kraftwerken
- Industrielle Versorgungsleitungen
- Einlass- und Auslassleitungen von Pumpen
- Isolierung von Lagertanks
- Prozessleitungen mit mittlerem und großem Durchmesser
Für die meisten industriellen Prozessleitungen bieten Flanschverbindungen ein ausgewogenes Verhältnis zwischen mechanischer Festigkeit, Wartungsfreundlichkeit und Standardisierung.
Kugelhähne mit Gewindeanschluss
Ein Kugelhahn mit Gewindeanschluss verwendet interne oder externe Gewinde zur Verbindung mit Rohrleitungen oder Fittings mit Gewinde. Gewindeanschlüsse werden üblicherweise für kleine Rohrleitungsdimensionen gewählt, bei denen eine kompakte Installation, geringere Kosten und eine schnelle Montage wichtig sind.
Kugelhähne mit Gewindeanschluss sind üblich im allgemeinen industriellen Einsatz, in Druckluftleitungen, Wassersystemen, Kraftstoffleitungen, auf Equipment-Skids, an Entleerungs- und Entlüftungspunkten sowie in instrumentenbezogenen Rohrleitungen. Sie sind nicht dafür ausgelegt, Flansch- oder Schweißventile in jeder Anwendung zu ersetzen. Ihre Stärke liegt im kompakten Utility-Service, nicht im anspruchsvollen Prozessservice für große Durchmesser.
Installation von Kugelhähnen mit Gewindeanschluss
Kugelhähne mit Gewindeanschluss werden installiert, indem die Ventilanschlüsse direkt auf kompatible Gewinderohre oder Fittings geschraubt werden. Ein Dichtmaterial wie PTFE-Band oder Rohrgewindedichtmittel wird üblicherweise auf das Außengewinde aufgetragen, abhängig vom Medium und den standortspezifischen Vorgaben.
Die Gewindeform muss vor der Installation überprüft werden. Gängige Gewindestandards sind NPT, BSPT und BSPP. In Zoll-Gewindesystemen deckt, ASME B1.20.1 die Abmessungen und Prüfmaße für gängige Rohrgewinde wie NPT, NPSC, NPTR, NPSM und NPSL ab. Das Mischen von Gewindetypen kann zu schlechtem Eingriff, Gewindeschäden oder Leckagen führen, selbst wenn das Ventilgehäuse selbst in Ordnung ist.
Der Installateur sollte vermeiden, das Ventilgehäuse als Hebel zu benutzen. Übermäßiges Anziehen kann kleine Ventilgehäuse verziehen oder die Gewinde beschädigen. Die korrekte Methode ist die Verwendung geeigneter Werkzeuge an den Schlüsselweiten und die Ausrichtung des Rohrs vor dem Anziehen.
Vorteile von Kugelhähnen mit Gewindeanschluss
Kugelhähne mit Gewindeanschluss sind kompakt und wirtschaftlich. Sie benötigen keine Flansche, Dichtungen oder Schweißarbeiten vor Ort, daher sind sie in Kleinrohrsystemen schnell zu installieren.
- Kompakte Bauweise für kleine Rohrleitungssysteme
- Geringere Installationskosten im Vergleich zu Flanschventilen
- Keine Flanschverschraubung oder Schweißung erforderlich
- Geeignet für Equipment-Skids und Versorgungsleitungen
- Einfach für Wartung und Austausch zu lagern
- Verfügbar in Edelstahl, Messing, Kohlenstoffstahl und anderen Werkstoffen je nach Anwendung
Für kompakte Kleinrohrleitungen, Geräteanschlüsse, Druckluft und allgemeine Versorgungsleitungen, entdecken Sie unsere Kugelhähne mit Gewindeanschluss für industrielle Anwendungen.
Einschränkungen von Kugelhähnen mit Gewindeanschluss
Kugelhähne mit Gewindeanschluss sind nicht für jedes System geeignet. Gewindeverbindungen basieren auf dem Eingriff des Gewindes und Dichtungsmaterial. Bei Vibrationen, thermischen Zyklen, mechanischer Belastung oder wiederholtem Demontieren steigt das Leckagerisiko, wenn die Verbindung nicht richtig ausgelegt und abgestützt ist.
- Normalerweise auf kleine Rohrgrößen beschränkt
- Nicht ideal für große Rohrleitungen oder starke Vibrationen ohne Abstützung
- Beschädigte Gewinde können die Dichtheit beeinträchtigen.
- Wiederholtes Demontieren kann Nacharbeiten am Gewinde erfordern.
- Nicht bevorzugt für viele gefährliche oder kritische Prozessanwendungen.
- Übermäßiges Anziehen kann kleine Ventilkörper verziehen oder schwächere Fittings beschädigen.
Ingenieurbeispiel: Ein Wartungsteam ersetzte ein undichtes kleines Kugelhahnventil an einer Luftleitung und installierte ein NPT-Ventil in ein BSPT-Fitting, da die Größen ähnlich aussahen. Die Verbindung wurde vor vollständigem Eingriff der Gewinde angezogen, aber die Dichtlinie war nicht korrekt. Nach Wiederherstellung des Drucks trat Leckage auf. Die Lösung bestand darin, das falsch passende Fitting und Ventil durch denselben Gewindestandard zu ersetzen. Die Präventionsmethode besteht darin, den Gewindetyp auf der Bestellung zu prüfen und ihn bei der Wareneingangskontrolle zu bestätigen, insbesondere bei importierten Ausrüstungspaketen.
Typische Anwendungen von Kugelhähnen mit Gewindeanschluss
Kugelhähne mit Gewindeanschluss werden häufig in kleinen Anwendungen eingesetzt, bei denen die einfache Installation wichtig ist.
- Druckluftsysteme
- Kleine Wasserleitungen
- Brennstoffgas- und Hilfsleitungen für Heizöl, sofern spezifikationsgemäß zulässig
- Geräteablass- und Entlüftungsanschlüsse
- Instrumentenluft
- Hydraulik- und Pneumatiksysteme
- Kleine Pumpen- und Kompressoranschlüsse
- HLK- und allgemeine Versorgungsleitungen
Für nicht-kritische Versorgungsleitungen sind Kugelhähne mit Gewinde oft die praktischste Wahl. Für gefährliche, Hochtemperatur- oder Hochvibrationsanwendungen sollte der Endanschluss vor der Freigabe sorgfältig geprüft werden.
Geschweißte Kugelhähne
Geschweißte Kugelhähne werden durch Schweißen an die Rohrleitung angeschlossen. Die beiden gängigen Schweißend-Designs sind Stumpfschweißung und Muffenschweißung. Stumpfschweißenden werden typischerweise in Prozessrohrleitungen verwendet, während Muffenschweißenden in kleinformatigen Hochdruckleitungen üblich sind.
Schweißverbindungen werden ausgewählt, wenn eine permanente Verbindung erforderlich ist und das Projekt mechanische Leckpfade wie Flachdichtungen oder Gewindeverbindungen reduzieren möchte. Der Nachteil ist, dass die zukünftige Demontage des Ventils schwieriger wird.
Kugelhähne mit Stumpfschweißung
Ein Kugelhahn mit Stumpfschweißung hat Schweißenden, die auf das Rohr abgestimmt sind. Ventil und Rohr werden rundherum verschweißt. Wenn das Rohrprofil, die Schweißnahtvorbereitung, das Füllmaterial, das Schweißverfahren und die Inspektion korrekt sind, bietet eine Stumpfschweißverbindung eine starke mechanische Kontinuität.
Kugelhähne mit Stumpfschweißung werden oft verwendet in:
- Hochdruck-Prozessrohrleitungen
- Einsatz bei hohen Temperaturen
- Öl- und Gastransport
- Dampfsysteme
- Kraftwerksrohrleitungen
- Chemische Prozessleitungen
- Verlegte oder unzugängliche Rohrleitungen
- Kritische Absperrungen
MSS SP-72 ist eine relevante Referenz für Kugelhähne mit Flansch- oder Stumpfschweißenden für allgemeine Anwendungen. Sie behandelt Kugelhähne, die Voll-, Standard- oder Reduzierbohrungen haben können.
Kugelhähne mit Muffenschweißung
Ein Kugelhahn mit Muffenschweißung hat Muffenenden. Das Rohr wird in die Muffe eingeführt und die Verbindung wird verschweißt. Muffenschweißkonstruktionen werden im Allgemeinen für Rohrleitungen mit kleinem Durchmesser verwendet, bei denen Gewindeverbindungen nicht bevorzugt werden und eine kompakte Hochdruckkonstruktion erforderlich ist.
ASME B16.11 ist eine nützliche Referenz für geschmiedete Fittings mit Muffen- und Gewindeschweißung. Sie behandelt Nennleistungen, Abmessungen, Toleranzen, Kennzeichnung und Materialanforderungen für diese Fittingtypen. Obwohl ein Ventil kein Fitting ist, wird die Praxis der Rohrleitungsverbindung um geschweißte und verschraubte geschmiedete Komponenten oft gemeinsam in Projektspezifikationen betrachtet.
Kugelhähne mit Muffenschweißung werden häufig verwendet in:
- Prozessrohrleitungen mit kleinem Durchmesser
- Hochdruck-Versorgungsleitungen
- Dampf- und Kondensatsysteme
- Systeme für chemische Injektionen
- Rohrleitungen für Instrumentierung
- Kompakte Industrieinstallationen
Vorteile von geschweißten Kugelhähnen
Geschweißte Kugelhähne reduzieren die Anzahl mechanischer Verbindungen in der Pipeline. Dies ist nützlich, wenn die Kontrolle externer Leckagen, Vibrationsbeständigkeit oder eine unterirdische Installation wichtig sind.
- Starke, dauerhafte Verbindung
- Reduziertes Risiko externer Leckagen im Vergleich zu flachdichtenden oder verschraubten Verbindungen
- Geeignet für Hochdruck- und Hochtemperaturanwendungen bei korrekter Spezifikation
- Keine Wartung von Flanschdichtungen
- Kompakt im Vergleich zu flanschigen Ventilen
- Nützlich für unterirdische, isolierte oder schwer zugängliche Rohrleitungen
Ingenieurbeispiel: Ein Kugelhahn mit Muffenschweißung in einer kleinen Dampfleitung fiel nach der Feldverschweißung beim Dichtheitsprüfung aus. Die äußere Schweißnaht war akzeptabel, aber die inneren Weichdichtungen wurden durch Hitze beschädigt, da die Schweißung ohne ordnungsgemäße Wärmekontrolle und Kühlintervalle durchgeführt wurde. Die Korrekturmaßnahme war der Austausch des Ventils. Die Präventionsmethode besteht darin, die Schweißanweisungen des Herstellers zu befolgen, das Ventil während des Schweißens in der empfohlenen Position zu halten, die Wärmeeinbringung zu kontrollieren und eine Überhitzung von nichtmetallischen Dichtungen und Dichtungsringen zu vermeiden.
Einschränkungen von geschweißten Kugelhähnen
Der Hauptnachteil eines geschweißten Kugelhahns ist die schwierige Demontage. Sobald der Kugelhahn in die Rohrleitung eingeschweißt ist, kann er nicht ohne weiteres ausgebaut werden, ohne das Rohr zu durchtrennen oder einen speziellen Wartungsplan vorzubereiten. Schweißarbeiten erfordern zudem qualifizierte Verfahren, qualifizierte Schweißer und eine geeignete Inspektion.
- Schwer zu entfernen oder zu ersetzen
- Erfordert Schweißverfahrenskontrolle
- Interne Sitze und Dichtungen müssen vor Hitze geschützt werden
- Nicht ideal, wenn häufiger Austausch erwartet wird
- Die Qualität der Schweißung vor Ort beeinflusst die langfristige Zuverlässigkeit
- Eine zusätzliche zerstörungsfreie Prüfung kann gemäß Projektvorgabe erforderlich sein
Geschweißte Kugelhähne sollten ausgewählt werden, wenn eine dauerhafte Integrität der Rohrleitung wichtiger ist als eine schnelle Demontage. Wenn ein Austausch während der routinemäßigen Wartung erwartet wird, ist eine Flanschkonstruktion in der Regel einfacher zu handhaben.
Kugelhähne in Wafer-Bauart
Kugelhähne in Wafer-Bauart haben ein kompaktes Gehäuse, das für den Einbau zwischen zwei Rohrflansche ausgelegt ist. Im Gegensatz zu einem vollflanschigen Kugelhahn hat ein Wafer-Gehäuse normalerweise keine zwei vollständigen integralen Flansche. Das Ventil wird je nach Ausführung mit langen Bolzen oder Stehbolzen zwischen den Rohrleitungsflanschen eingespannt.
Die Wafer-Bauart ist bei Absperrklappen häufiger anzutreffen, aber kompakte Kugelhähne in Wafer-Ausführung werden in einigen Rohrleitungssystemen eingesetzt, bei denen eine kurze Einbaulänge und ein geringeres Gewicht erforderlich sind.
Funktionsweise von Wafer-Kugelhähnen
Ein Wafer-Kugelhahn wird zwischen zwei Flanschen montiert. Dichtungen werden an den Dichtflächen angebracht, und die Flanschbolzen komprimieren das Ventilkörper zwischen den Rohrflanschen. Da der Ventilkörper kürzer und leichter ist, kann dies helfen, Installationsplatz in kompakten Rohrleitungsanordnungen zu reduzieren.
Gemäß ASME B16.34 werden Wafer- oder flanschenlose Ventile, die zwischen Flanschen oder an einem Flansch montiert sind, für den Geltungsbereich dieses Standards als Ventile mit Flanschanschluss behandelt. Dies ist wichtig, da der Konstrukteur Wafer-Ventile nicht als “nicht standardmäßige einfache Komponenten” betrachten sollte. Sie erfordern weiterhin eine korrekte Druck-Temperatur-Bewertung, Werkstoffe, Kennzeichnung und eine Überprüfung der Installation.
Vorteile von Wafer-Kugelhähnen
Wafer-Kugelhähne werden ausgewählt, wenn die Rohrleitungsanordnung nur begrenzten Platz bietet oder wenn der Systemkonstrukteur das Gewicht reduzieren möchte.
- Kurze Einbaulänge
- Geringeres Gewicht im Vergleich zu vielen vollflanschigen Ausführungen
- Kompakte Bauweise für auf Skid montierte Ausrüstung
- Nützlich bei begrenztem Installationsplatz
- Kann in geeigneten Anwendungen mit geringem bis mittlerem Risiko wirtschaftlich sein
Einschränkungen von Wafer-Kugelhähnen
Wafer-Ventile erfordern eine sorgfältige Installation, da Ausrichtung und Rohrleitungsunterstützung die Dichtleistung stark beeinflussen. Wenn die Rohrflansche nicht parallel sind oder wenn das Ventil Lasten vom Rohr trägt, können Undichtigkeiten oder Spannungen im Ventilkörper auftreten.
- Weniger verbreitet als Kugelhähne mit Flansch- und Gewindeanschluss
- Erfordert genaue Flanschfluchtung
- Nicht immer für hohe mechanische Belastungen geeignet
- Kann bei der Installation schwieriger zu zentrieren sein
- Begrenzte Verfügbarkeit in einigen Druckstufen, Größen und Werkstoffen
- Leitungsunterstützung muss vor Entfernung oder Wartung überprüft werden
Ingenieurbeispiel: Ein kompakter Kugelhahn vom Wafer-Typ, der in einem Skid-Paket installiert war, begann nach Transportvibrationen zu lecken. Das Ventil wurde intern nicht beschädigt. Das Problem war eine leichte Flanschfehlausrichtung und unzureichende Rohrunterstützung in der Nähe des Ventils. Nach Korrektur der Unterstützung, Austausch der Dichtung und Nachziehen der Schrauben war die Verbindung wieder dicht. Bei kompakten Ventilen besteht die Vorbeugemaßnahme darin, die Rohrunterstützung und die Flanschparallelität vor dem endgültigen Anziehen zu prüfen, nicht erst nach dem Drucktest.

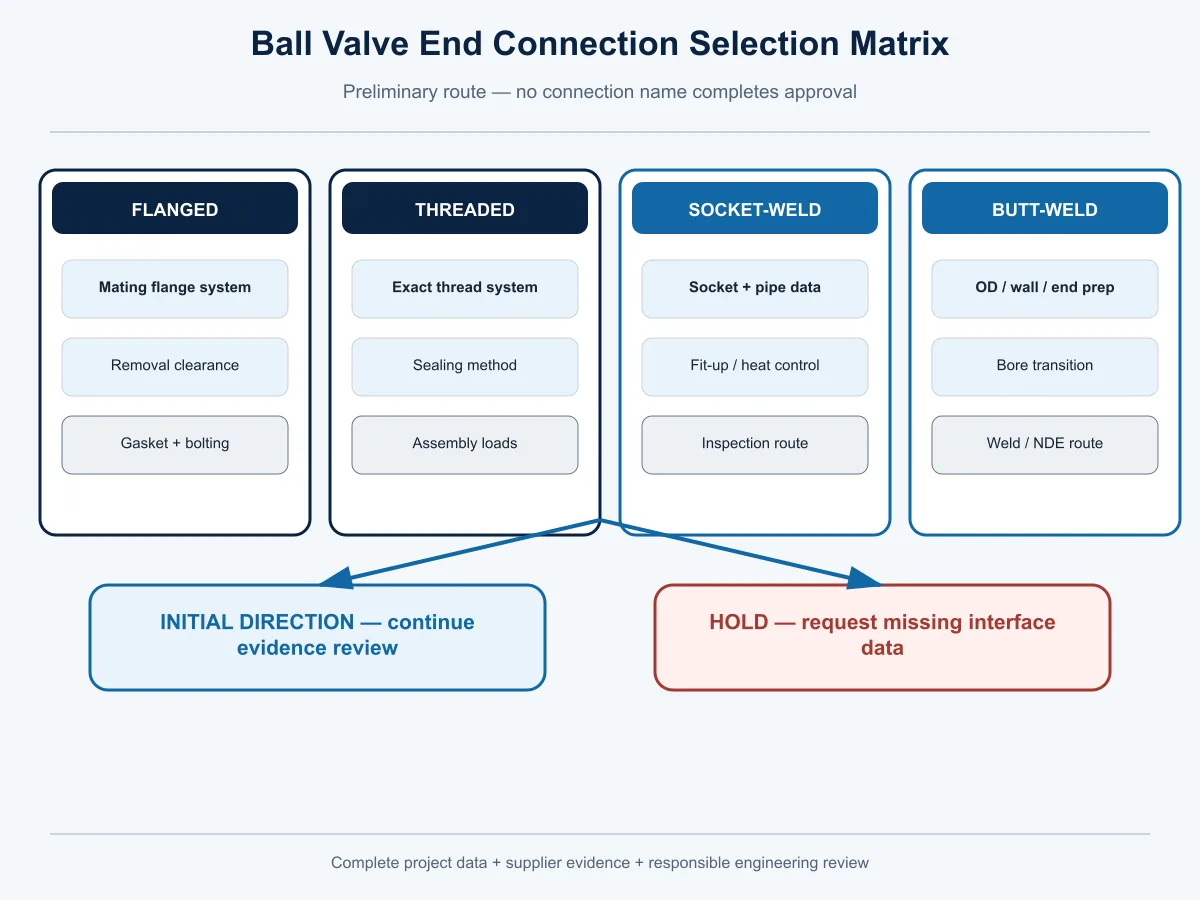

Vergleich: Kugelhähne mit Flansch-, Gewinde-, Schweiß- und Wafer-Anschluss
Der folgende Vergleich bietet eine schnelle technische Übersicht über die wichtigsten Anschlussarten von Kugelhähnen.
| Auswahlfaktor | Geflanschter Kugelhahn | Gewinde-Kugelhahn | Geschweißter Kugelhahn | Zwischenflansch-Kugelhahn |
|---|
| Wartungszugang | Gut | Mäßig | Schwierig | Mäßig |
| Installationskosten | Mittel bis hoch | Niedrig | Mittel bis hoch | Mittel |
| Externer Leckweg | Flanschverbindung mit Dichtung | Gewindeverbindung | Schweißverbindung | Flanschdichtungs-Kompression |
| Geeignet für große Größen | Ja | Normalerweise nein | Ja, je nach Ausführung | Konstruktionsbedingt eingeschränkt |
| Geeignet für kleine Größen | Ja | Ja | Ja | Manchmal |
| Entnahme aus der Rohrleitung | Einfach nach Druckentlastung und Demontage | Möglich, aber Gewinde müssen möglicherweise nachgearbeitet werden | Schwierig; Schneiden kann erforderlich sein | Möglich, aber Rohrleitungsträger müssen kontrolliert werden |
| Platzbedarf | Höher | Niedrig | Gering bis mittel | Niedrig |
| Häufige Anwendung | Prozessleitungen und Anlagensysteme | Versorgungs- und Ausrüstungslinien | Kritischer oder permanenter Betrieb | Kompakte Rohrleitungsführung |
Dieser Vergleich zeigt, dass die Auswahl des Anschlusses eines Ventils nicht nur auf dem Preis basieren sollte. Installationsaufwand, Leckagerisiko, Ausfallzeiten, Prüfung und zukünftige Austauschkosten müssen in die Entscheidung einbezogen werden.
Auswahl des richtigen Anschlusses für Kugelhähne

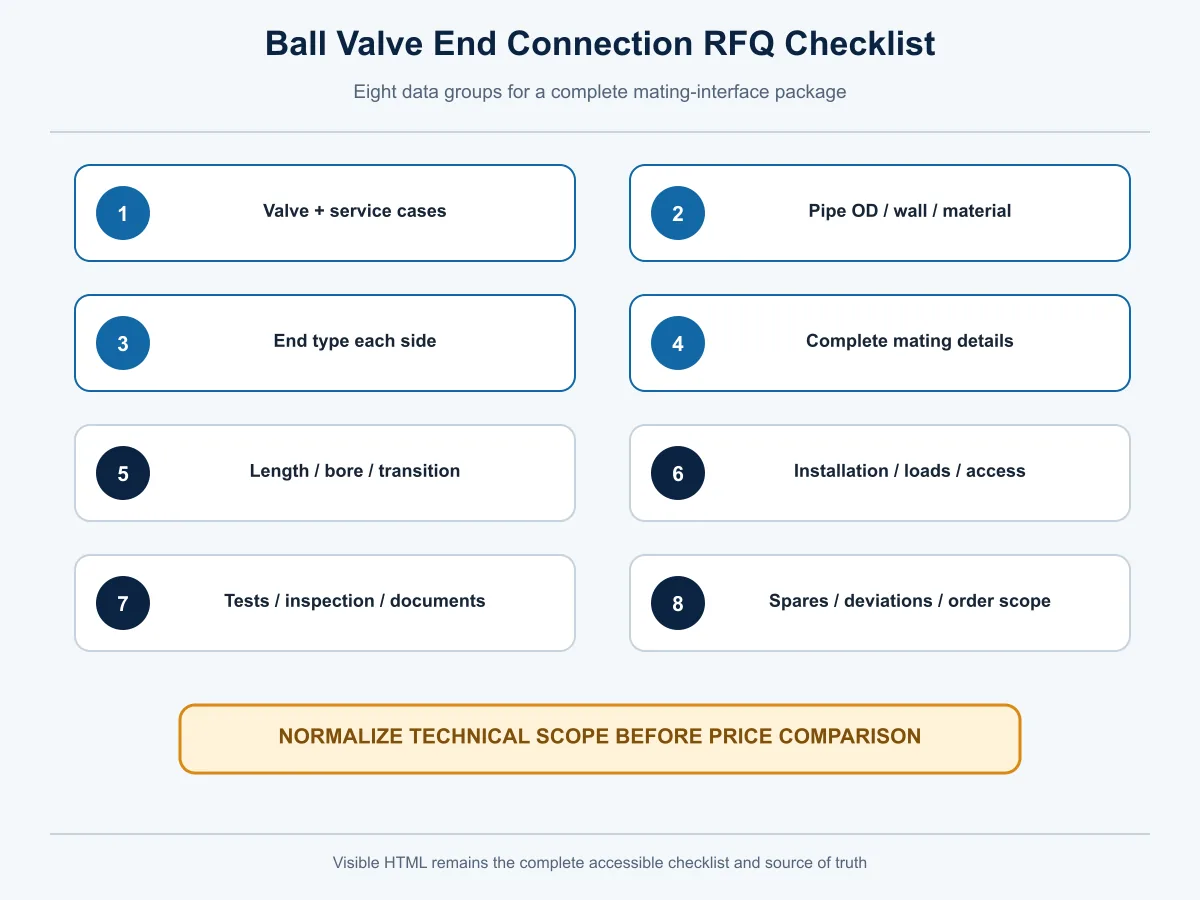

Die folgende Checkliste kann während der technischen Auswahl, der Einkaufsprüfung oder der technischen Klärung mit dem Lieferanten verwendet werden.
1. Rohrgröße bestätigen
Für kleine Rohrgrößen sind Kugelhähne mit Gewindeanschluss oft praktisch und wirtschaftlich. Für mittlere und große Prozessleitungen sind geflanschte oder geschweißte Kugelhähne im Allgemeinen besser geeignet. Mit zunehmender Rohrgröße wird die Installation mit Gewindeanschluss schwieriger zu kontrollieren, da Gewindeeingriff, Anzugsdrehmoment, Verbindungsspannung und Rohrleitungsausrichtung kritischer werden.
2. Druck und Temperatur prüfen
Druck und Temperatur beeinflussen den Ventilkörper, den Anschluss, die Dichtung, die Verschraubung, die Spindelabdichtung, das Sitzmaterial und die Schweiß- oder Gewindeverbindungsmethode. Ein Ventil mit Gewindeanschluss kann für viele kleine Versorgungsleitungen akzeptabel sein, aber eine Hochtemperatur- oder Hochdruck-Prozessleitung erfordert möglicherweise Flansch- oder Schweißanschlüsse.
Die Druck-Temperatur-Einstufung sollte gegen den geltenden Ventilstandard, die Materialgruppe und das Datenblatt des Herstellers geprüft werden. Für Schmiedeteile aus Kohlenstoffstahl wie Flansche, Fittings, Ventile und ähnliche Teile, ASTM A105/A105M ist eine häufig verwendete Werkstoffspezifikation für Drucksysteme bei Umgebungstemperaturen und höheren Temperaturen.
3. Wartungsanforderungen berücksichtigen
Wenn das Ventil zur Inspektion, Reinigung, zum Austausch des Sitzes, des Antriebs oder zur Leitungsmodifikation entfernt werden muss, sind Flanschverbindungen in der Regel am praktischsten. Wenn das Ventil für einen langfristigen, dauerhaften Einsatz vorgesehen ist und das Leckagerisiko reduziert werden muss, können Schweißenden besser geeignet sein.
Gewindeventile können entfernt werden, aber wiederholtes Demontieren kann Gewinde beschädigen oder neues Dichtungsmaterial erfordern. In wartungsintensiven Systemen kann ein kostengünstiges Gewindeventil teuer werden, wenn die Verbindung häufig gestört wird.
4. Leckagerisiko bewerten
Bei gefährlichen, brennbaren, toxischen oder umweltsensiblen Fluiden ist die externe Leckagekontrolle ein wichtiger Auswahlfaktor. Schweißverbindungen reduzieren mechanische Leckpfade, verringern aber die Wartbarkeit. Flanschverbindungen können ebenfalls zuverlässig sein, wenn die richtige Dichtung, Flanschdichtfläche, das richtige Bolzenmaterial und das richtige Anziehverfahren verwendet werden.
Für Brauchwasser, Druckluft und nicht-kritische Versorgungsleitungen können Gewindeanschlüsse akzeptabel sein, wenn Rohrgröße, Druck, Vibration und Werksnorm dies zulassen.
5. Einbauraum prüfen
In kompakten Geräten, vormontierten Skid-Systemen und dichten Rohrleitungsführungen können Gewinde-, Muffenschweiß- oder Wafer-Kugelhähne den erforderlichen Bauraum reduzieren. Flanschventile benötigen mehr Platz für die Flanschdicke, den Zugang zu den Bolzen, den Dichtungswechsel und die zukünftige Demontage.
6. Rohrleitungsstandard angleichen
Der Ventilanschluss muss dem Rohrleitungsstandard entsprechen. Flanschbohrung, Druckstufe, Dichtflächentyp, Dichtungstyp und Schraubenmuster müssen kompatibel sein. Der Gewindetyp muss ebenfalls exakt übereinstimmen. Ein Ventil mit der Kennzeichnung NPT sollte nicht in eine BSP-Gewindefitting installiert werden, es sei denn, das Design verwendet einen zugelassenen Adapter und die Dichtungsmethode ist verifiziert.

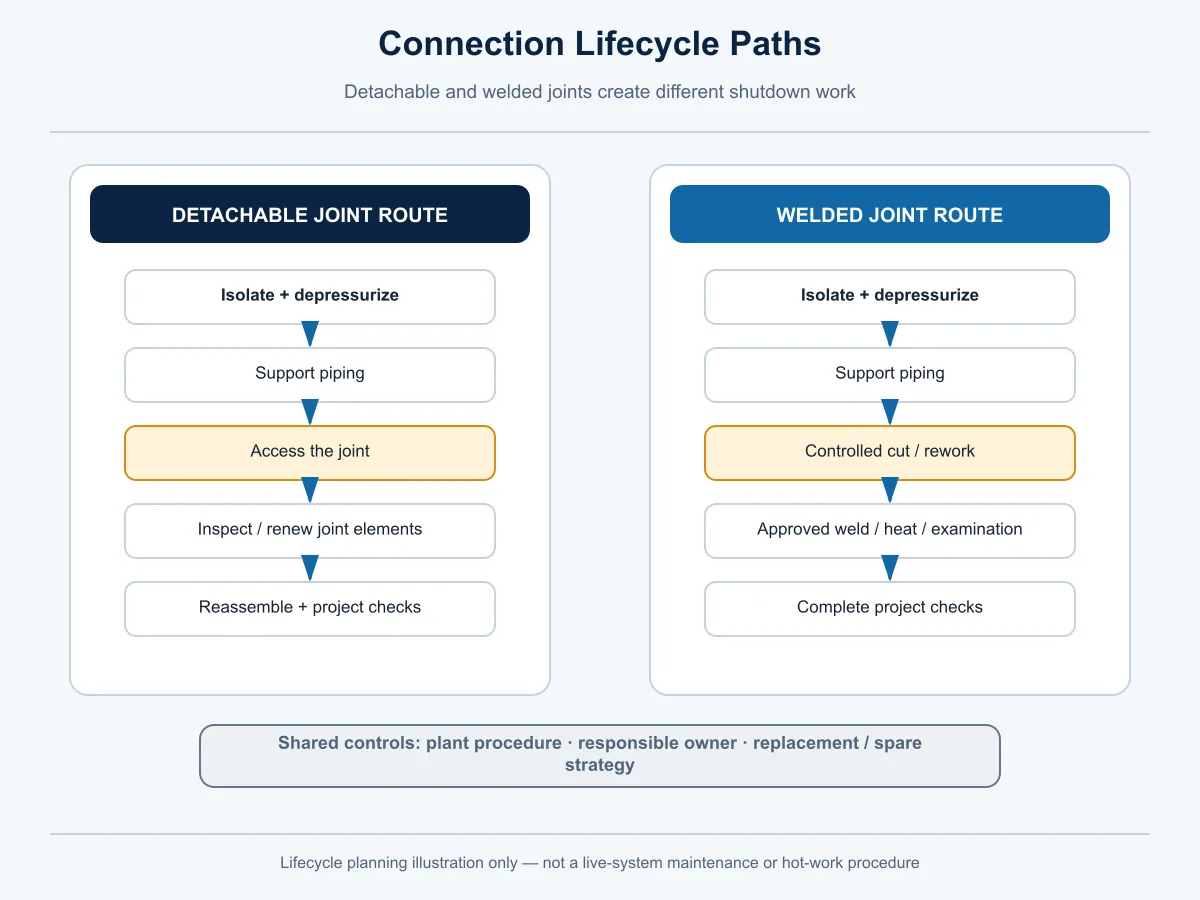

7. Zukünftigen Austausch berücksichtigen
Eine günstigere Anschlussart kann sich später als teuer erweisen, wenn das Ventil schwer zu ersetzen ist. Für Systeme, die eine routinemäßige Wartung erfordern, bieten Flanschventile in der Regel eine bessere langfristige Wartungsfreundlichkeit. Für vergrabene oder unzugängliche Leitungen, bei denen das Leckagerisiko kritischer ist als die einfache Entfernung, können Schweißventile gerechtfertigt sein.
Häufige Auswahlfehler
Die folgenden Fehler treten häufig bei der Beschaffungsprüfung, der Installation vor Ort und der Fehlerbehebung auf.
Auswahl von Gewindeventilen für überdimensionierte Leitungen
Gewindeventile sind für kleine Größen praktisch, aber sie sind nicht für jede Rohrleitung geeignet. Große Gewindeanschlüsse sind schwierig korrekt zu installieren und können bei Vibrationen, thermischer Ausdehnung oder Rohrspannungen weniger zuverlässig sein.
Ignorieren der Flanschkompatibilität
Ein Kugelhahn mit Flansch muss dem Flanschstandard der Rohrleitung entsprechen. Probleme können auftreten, wenn Druckstufe, Bolzenlochbild, Flanschdichtung, Dichtungsabmessungen oder Flanschoberfläche vor der Bestellung nicht überprüft werden. Ein Flansch mit erhabener Dichtfläche (RF), ein Flansch mit ebener Dichtfläche (FF) und ein Flansch mit Ringnut (RTJ) erfordern unterschiedliche Dichtungsanordnungen.
Auswahl von Schweißenden ohne Wartungsplanung
Kugelhähne mit Schweißenden sind robust, aber nicht einfach zu demontieren. Wenn das Ventil in einem System installiert wird, in dem ein zukünftiger Austausch wahrscheinlich ist, kann ein Flanschventil praktischer sein. Das Wartungsteam sollte einbezogen werden, bevor Schweißendventile für Bereiche mit begrenztem Zugang genehmigt werden.
Verwendung von Wafer-Ventilen ohne ausreichende Unterstützung
Kugelhähne vom Wafer-Typ sind auf die korrekte Installation zwischen Rohrflanschen angewiesen. Schlechte Ausrichtung, ungleichmäßiges Anziehen der Schrauben oder unzureichend gestützte Rohrleitungen können zu Leckagen oder mechanischer Beanspruchung führen. Die Rohrunterstützung sollte vor der Druckprüfung und erneut nach dem Transport überprüft werden, wenn das Ventil auf einem Skid installiert ist.
Fokus nur auf das Ventilkörpermaterial
Das Material ist wichtig, aber es reicht nicht aus. Die Art des Endanschlusses, die Druckstufe, das Sitzmaterial, das Dichtungsmaterial, die Dichtung, die Verschraubung, der Gewindestandard, das Schweißverfahren und das Leitungsdesign beeinflussen alle die Ventilleistung.
Anwendungsbasierter Auswahlleitfaden
Der folgende Leitfaden gibt praktische Auswahlhinweise für gängige industrielle Anwendungen. Er sollte als technischer Ausgangspunkt dienen und nicht als Ersatz für Projektspezifikationen.
| Anwendung | Empfohlener Anschluss | Technischer Grund |
|---|
| Allgemeine industrielle Wasserleitung | Flansch | Einfache Installation, Inspektion und Austausch |
| Kleine Druckluftleitung | Gewinde | Kompakt, wirtschaftlich und einfach zu montieren |
| Anschluss für Equipment-Skids | Gewinde oder Muffenschweißung | Platzsparender Anschluss für Kleinrohrleitungen |
| Hochdruck-Kleinrohr-Prozessleitung | Muffenschweißung oder Flansch | Bessere mechanische Integrität als normale Gewindeanschlüsse |
| Erdverlegte Pipeline | Stumpfschweißung | Reduzierte mechanische Leckpfade und dauerhafte Verbindungsintegrität |
| Chemische Prozessleitung, die Wartung erfordert | Flansch | Ermöglicht den Ausbau des Ventils unter Beibehaltung der Standard-Rohrleitungspraxis |
| Kompaktes System | Mit Gewinde, Muffenschweißung oder Wafer-Typ | Reduziert den Bauraum und das Gesamtinstallationsgewicht |

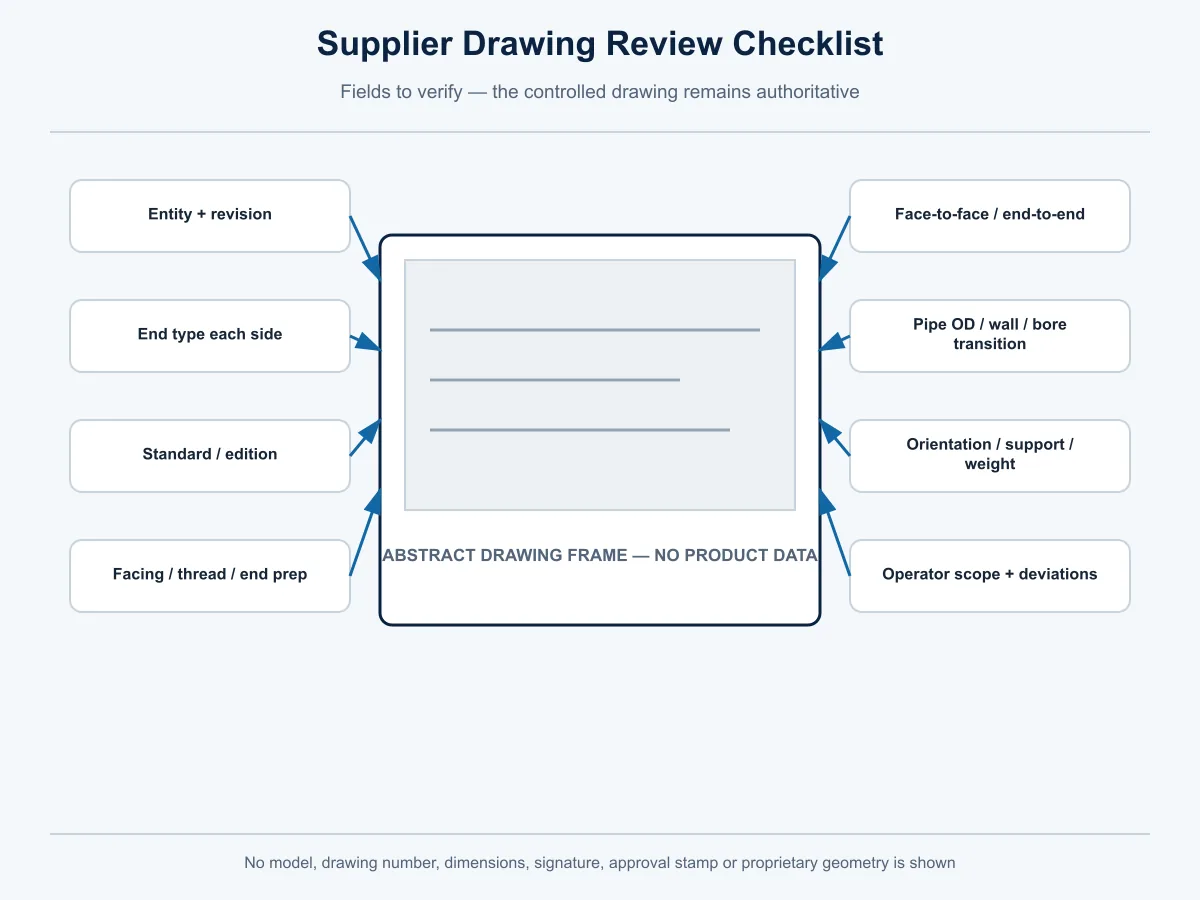

Für die meisten Industriekäufer ist der sicherste Ansatz, die Endverbindung bereits in der Anfragephase zu definieren. Die Einkaufspezifikation sollte Ventildurchmesser, Druckstufe, Gehäusewerkstoff, Sitzwerkstoff, Norm für die Endverbindung, Prüfanforderung, Betätigungsart und Medium enthalten.
Verwandte Kugelhahn-Kategorien für weitere Auswahl
Wenn Ihr Rohrleitungssystem eine verschraubte Installation, standardisierte Flanschabmessungen und einen einfacheren Ventilausbau erfordert, sehen Sie sich unsere Geflanschter Kugelhahn Kategorieseite für industrielle Prozessleitungen an.
Wenn Ihr System kleine Rohrleitungen, Geräteanschlüsse, Druckluft, Wasser oder allgemeine Versorgungsleitungen verwendet, sehen Sie sich unsere an Gewinde-Kugelhahn Kategorie-Seite für kompakte Ventiloptionen.
Bei komplexen Projekten, insbesondere wenn der Einsatzbereich hohe Drücke, hohe Temperaturen, korrosive Medien, abrasive Feststoffe oder gefährliche Flüssigkeiten beinhaltet, sollte die Ventilanschlussart vor dem Kauf mit dem Rohrleitungsingenieur abgestimmt werden.
FAQ: Kugelhahn-Anschlussarten

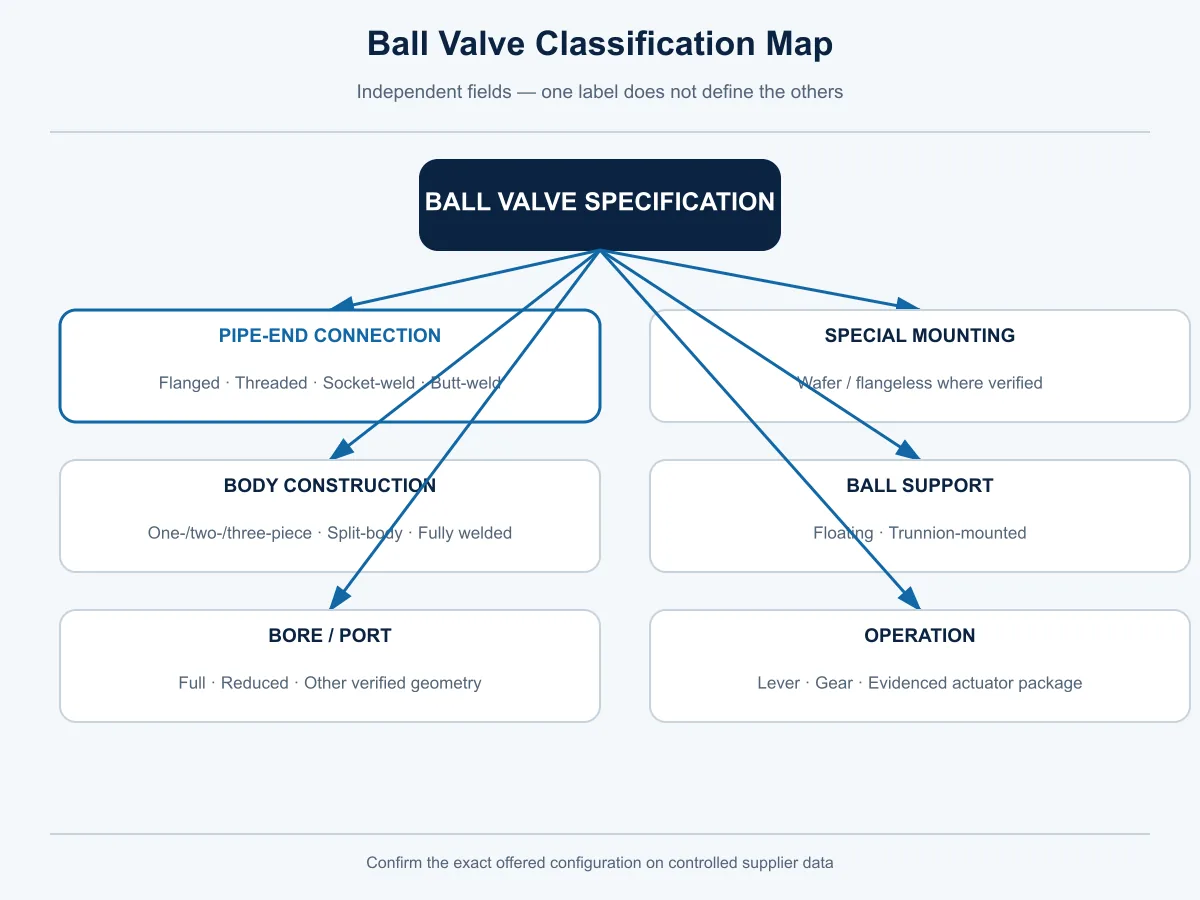

Was sind die Hauptarten von Kugelhahn-Anschlüssen?
Die Hauptarten von Kugelhahn-Anschlüssen sind Flansch-, Gewinde-, Schweiß- und Wafer-Ausführungen. Flanschanschlüsse sind in industriellen Prozessleitungen üblich, Gewindeanschlüsse werden für kleine Versorgungs- und Ausrüstungswasserleitungen verwendet, Schweißanschlüsse werden für permanente oder kritische Anwendungen ausgewählt, und Wafer-Ausführungen werden dort eingesetzt, wo eine kompakte Installation erforderlich ist.
Wann sollte ich einen Kugelhahn mit Flanschanschluss verwenden?
Verwenden Sie einen Kugelhahn mit Flanschanschluss, wenn die Rohrleitung eine standardisierte verschraubte Verbindung, einfachere Demontage und Wartungszugang erfordert. Kugelhähne mit Flanschanschluss werden häufig in der Wasseraufbereitung, chemischen Verarbeitung, Öl und Gas, Kraftwerken, Pumpstationen und in mittleren bis großen Prozessleitungen eingesetzt.
Wann sollte ich einen Kugelhahn mit Gewindeanschluss verwenden?
Verwenden Sie einen Kugelhahn mit Gewindeanschluss für Rohrleitungen mit kleinem Durchmesser, Druckluft, Wasser, Entlüftungs- und Entleerungspunkten, Ausrüstungsskids und allgemeine industrielle Versorgungssysteme. Bestätigen Sie vor der Installation den Gewindestandard, das Dichtungsmaterial, die Druck-Temperatur-Einstufung und ob Vibrationen oder wiederholte Demontagen die Verbindung beeinträchtigen können.
Sind geschweißte Kugelhähne besser als Kugelhahnen mit Flanschanschluss?
Geschweißte Kugelhähne sind besser, wenn das Projekt eine permanente Verbindung und ein reduziertes Risiko externer Leckagen erfordert. Kugelhahnen mit Flanschanschluss sind besser, wenn das Ventil demontiert, inspiziert oder ersetzt werden muss. Die bessere Wahl hängt von Druck, Temperatur, Medium, Wartungszugang und Projektspezifikation ab.
Sind Kugelhähne in Wafer-Bauart üblich?
Zwischenflansch-Kugelhähne sind weniger verbreitet als Flansch-, Gewinde- und Schweißkugelhähne. Sie werden in kompakten Rohrleitungssystemen eingesetzt, bei denen eine kurze Einbaulänge und ein geringeres Gewicht wichtig sind. Die Installation erfordert eine genaue Flucht der Flansche, die richtige Dichtungsauswahl und eine ausreichende Rohrunterstützung.
Welcher Kugelhahn-Anschlusstyp ist am einfachsten zu warten?
Flansch-Kugelhähne sind in der Regel am einfachsten zu warten, da das Ventil nach Druckentlastung der Leitung und Lösen der Flanschschrauben entfernt werden kann. Gewindeventile können ebenfalls entfernt werden, aber es können Schäden an den Gewinden oder Probleme bei der erneuten Abdichtung nach wiederholter Demontage auftreten. Schweißventile sind am schwierigsten zu entfernen.
Welcher Kugelhahn-Anschluss ist für Hochdruckanwendungen am besten geeignet?
Für Hochdruckanwendungen werden häufig Flansch-, Muffenschweiß- oder Stumpfschweiß-Kugelhähne verwendet, abhängig von Rohrgröße, Druckklasse, Temperatur, Werkstoff und Wartungsanforderungen. Gewindeventile können in einigen Kleinrohrleitungen verwendet werden, jedoch müssen der Gewindestandard, die Druckstufe, Vibrationen und das Sicherheitsrisiko sorgfältig geprüft werden.
Fazit
Kugelhahn-Anschlussarten beeinflussen direkt die Installationsqualität, die Leckagekontrolle, die Wartungskosten und die langfristige Zuverlässigkeit der Rohrleitung. Flansch-Kugelhähne eignen sich für industrielle Prozessleitungen, bei denen Wartungszugang und standardisierte verschraubte Verbindungen wichtig sind. Gewinde-Kugelhähne sind kompakt und wirtschaftlich für kleine Versorgungs- und Ausrüstungsleitungen. Zwischenflansch-Kugelhähne helfen, Platz und Gewicht bei kompakten Installationen zu reduzieren.
Die richtige Auswahl sollte auf Rohrgröße, Druck-Temperatur-Bewertung, Medium, Installationsraum, Leckagerisiko, anwendbare Normen und zukünftige Wartungspläne basieren. Bei der Beschaffung sollte der Anschluss zusammen mit der Ventildimension, Druckklasse, dem Werkstoff, dem Sitztyp, der Betriebsart und den Prüfanforderungen klar spezifiziert werden. Dies reduziert das Risiko von Feldänderungen, Installationsverzögerungen, Leckagen und unnötigen Austauschkosten.
German
English
Arabic
French
Spanish
Italian
Portuguese
Russian
