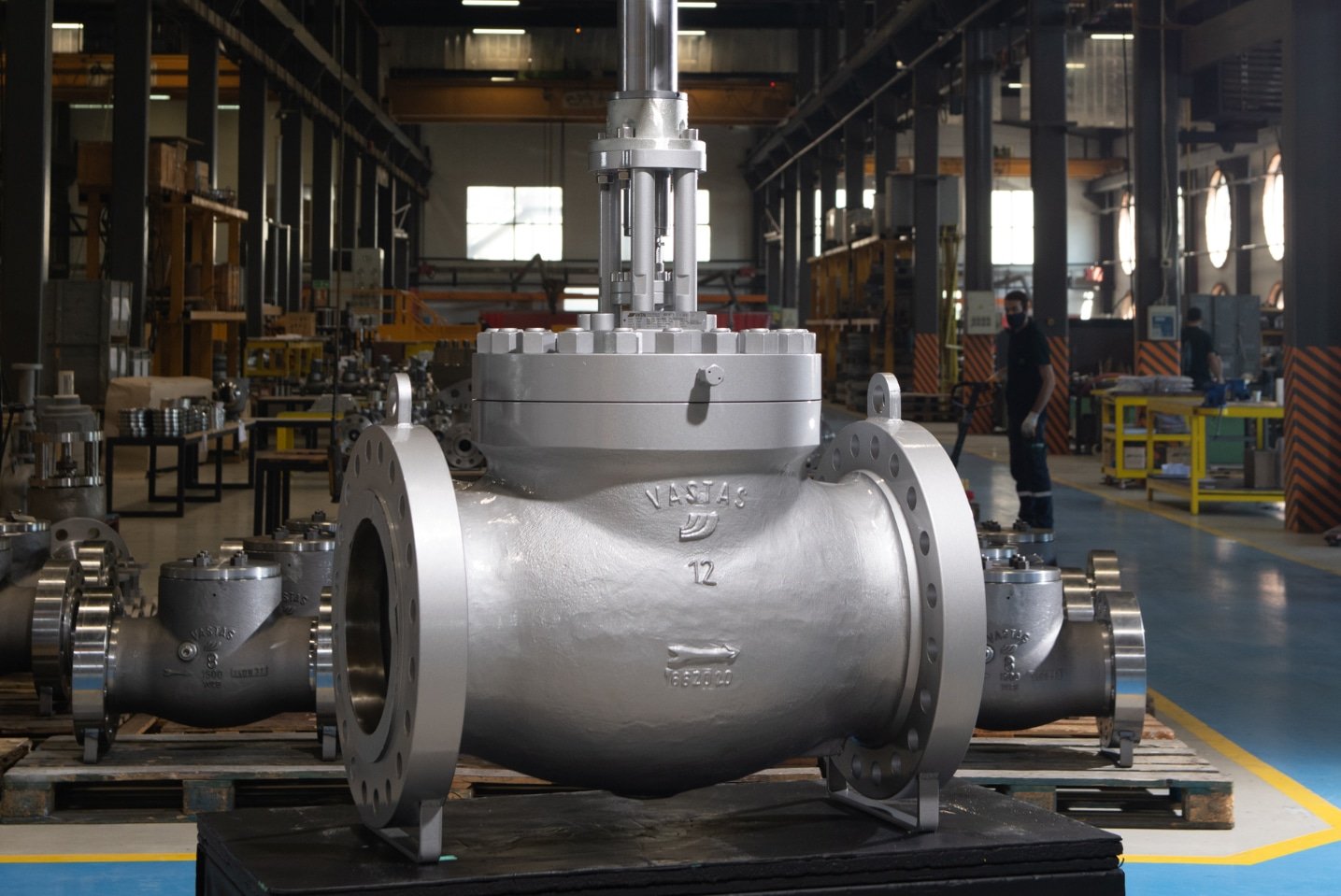

Wanddicke des Ventilkörpers: Auslegungsbasis, Messung und Abnahme

Die Wanddickenprüfung des Ventils prüft, ob ausgewählte drucktragende Bereiche einer genehmigten Auslegungs- und Fertigungsabnahmegrundlage entsprechen. Eine nominale Katalogwanddicke, eine Gussmindestdicke, eine Auslegungsberechnung und eine Ultraschallmessung sind keine austauschbaren Werte. Komplexe Körpergeometrie, gekrümmte Oberflächen, Übergänge, Bearbeitungszugaben, Korrosionszugaben und Messunsicherheiten spielen alle eine Rolle. Der Inspektionsplan sollte kontrollierte Zeichnungen, kritische Zonen, Methode, Raster, Kalibrierblöcke und den Entsorgungsweg für lokale Messwerte unterhalb des angegebenen Kriteriums identifizieren. Messungen sollten nach den Fertigungsvorgängen, die die endgültige drucktragende Wand festlegen, durchgeführt werden, sofern der Zugang dies zulässt. Bei Ersatz- oder Servicearbeiten sollten Techniker echten Metallverlust von ursprünglichem Gussprofil, internen Merkmalen und akustischen Artefakten unterscheiden, während das Engineering für Entscheidungen über Restlebensdauer oder Gebrauchstauglichkeit verantwortlich bleibt.

Genehmigte AuslegungsbasisKarte der kritischen AbschnitteUT-KalibrierungEntsorgung von lokalen Dünnstellen
Technischer Umfang

Jede Dickenmessung mit der drucktragenden Auslegung verbinden

Fertigungsminimum

Verwenden Sie die genehmigte Berechnung und Zeichnung für das exakte Material, den Druck-Temperatur-Fall und die Geometrie.

Konstruktionsminimum

Guss- oder Schmiedezulagen und lokale Abnahmen müssen definiert und nicht aus Nennmaßen abgeleitet werden.

Kritische Stellen

Gehäuse, Hauben, Hälse, Übergänge, Anschlussstutzen und bearbeitete Hohlräume benötigen eine risikobasierte Messwerterfassung.

Methodenfähigkeit

Ultraschallzugang, Prüfkopfgröße, Krümmung, Oberflächenrauheit, Beschichtungen und interne Geometrie beeinflussen Genauigkeit und Interpretation.

Korrosionskontext

Für in Betrieb befindliche Ventile benötigt die Bewertung der Restwandstärke auch das ursprüngliche Design, den Korrosionsmechanismus, die Rate und das zukünftige Serviceintervall.

Technische Auslegung

Ein lokaler niedriger Messwert erfordert Bestätigung, Kartierung und eine verantwortungsvolle Konstruktionsüberprüfung – kein Schleifen, Polieren oder Akzeptieren durch mündliche Vereinbarung.

Nachweis-Matrix

Unterscheiden Sie Wanddickenwerte für Design und Inspektion

Begriff WanddickeZweckQuelle der WahrheitInspektionsauswirkung
NenndickeDefiniert die vorgesehene Herstellungsgeometrie vor zulässigen Abweichungen.Genehmigte Bauteil- oder Ventilzeichnung und Revisionsstand.Nicht automatisch als Ablehngrenze ohne Toleranzen und Mindestkriterien verwenden.
Berechnete erforderliche DickeUnterstützt die Druckgrenzen-Angemessenheit für definierte Entwurfsbedingungen und Regeln.Genehmigte Entwurfsberechnung, verknüpft mit Werkstoff und Geometrie.Berechnungsannahmen, Zuschläge und lokale Spannungsmerkmale müssen verstanden werden.
Spezifizierte MindestdickeBietet einen Prüfannahme-Schwellenwert an definierten Stellen.Genehmigte Zeichnung, Produktnorm oder projektspezifische technische Anforderung.Ort und Messmethode müssen mit dem Ort übereinstimmen, an dem die Mindestdicke gilt.
BearbeitungszugabeStellt sicher, dass endgültige Hohlräume, Flansche, Sitze oder Verbindungen nach der Bearbeitung das erforderliche Material behalten.Fertigungszeichnung und Prozessplan.Messungen vor der Bearbeitung können den endgültigen Wandzustand nicht beweisen.
Korrosions-/ErosionszugabeFügt den beabsichtigten Verbrauchsbedarf hinzu, wo dies durch die Projektphilosophie gefordert wird.Datenblatt/Projektdesign-Basis und Berechnung.Eine Restlebensdauerbewertung kann die Zugabe nicht als verfügbar behandeln, ohne die tatsächliche Historie zu kennen.
Gemessene RestdickeErfasst die lokale aktuelle Wandstärke an einem identifizierten Punkt und mit einer identifizierten Methode.Kalibrierter Inspektionsbericht mit Standortraster.Eine Messung erfordert Kontext bezüglich Unsicherheit und Abdeckung, bevor Schlussfolgerungen zur Betriebssicherheit gezogen werden können.
Technische Nachweise

Elemente einer nachvollziehbaren Dickenmessung

Kontrollierte Zeichnung

Ventil-/Komponentenidentifikation und Zeichnungsrevision definieren die zu prüfende Geometrie.

Messraster

Beschriftete Koordinaten machen Messungen wiederholbar und zeigen die Abdeckung von Übergängen.

Kalibrierungseinrichtung

Materialgeschwindigkeit, Referenzblock, Prüfkopf und Instrumentenbereich unterstützen gültige UT-Daten.

Oberflächenbeschaffenheit

Beschichtung, raue Guss-Haut, Krümmung und Kopplung beeinflussen die Messqualität.

Datenprüfung

Ausreißer werden neu gescannt und zugeordnet, um das lokale Ausmaß und die wahrscheinliche Geometrie zu bestimmen.

Entscheidungsdokumentation

Konstruktionsverantwortlicher genehmigt Annahme, Reparatur, Austausch oder erweiterte Prüfung.

Technische Grenzen

Ansprüche und Abkürzungen, die diese Seite nicht unterstützt

Nennwanddicke ist nicht immer die minimal zulässige Wanddicke

Die Konstruktions- und Fertigungsunterlagen müssen Toleranzen, Spielräume und Prüfkriterien für jede Position definieren.

Ein einzelner Ultraschallpunkt kann keine komplexe Gussteilprüfung durchführen

Die Abdeckung muss Übergänge, lokal bearbeitete Bereiche und Risikozonen mit einem dokumentierten Raster adressieren.

Die Dicke allein beweist keine Gussqualität

Oberflächen-/innerhalbliegende Fehler, Materialeigenschaften, Wärmebehandlung und Druckprüfungen bleiben separate Kontrollen.

Gesteuerter Arbeitsablauf

Von der Anforderung bis zum nachprüfbaren Nachweis

1. Konstruktions-Baseline genehmigenBerechnungen, Zeichnungen, Material und erforderliche Mindestpositionen sammeln.
2. Messabdeckung planenRaster, kritische Zonen, Zugang, Endbearbeitungsstufe und Akzeptanzwerte definieren.
3. Methode qualifizierenInstrument/Prüfkopf, Referenzstandard, Kalibrierung und Oberflächenvorbereitung auswählen.
4. Messen und kartierenErfassen Sie Einzelwerte auf einer rückverfolgbaren Bauteilzeichnung, einschließlich unsicherer Stellen.
5. Niedrige Messwerte bestätigenWiederholen Sie die Messung, scannen Sie die Umgebung und prüfen Sie Geometrie oder Rückwandinterferenzen.
6. Design-Disposition einholenBewerten Sie das tatsächliche Ausmaß und dokumentieren Sie Annahme, Reparatur oder Ablehnung vor der Freigabe.
Projektcheckliste

Informationen und Aufzeichnungen zur Definition

Ventil-/Bauteil-ID, Werkstoff und Zeichnungsrevision
Auslegungsdruck-Temperatur-Fälle und Berechnungsbasis
Definitionen für Nenndicke, erforderliche Dicke und spezifizierte Mindestdicke
Bearbeitungs- und Korrosions-/Erosionszugaben
Zeichnung kritischer Stellen und Messraster
UT-Gerät, Prüfkopf, Kalibrierblock und Materialgeschwindigkeit
Oberflächen-/Beschichtungs-/Krümmungszustand und Einzelergebnisse
Bestätigung bei geringen Messwerten, erweiterte Zuordnung und genehmigte Bewertung
Technische Zuständigkeit und Umfang

Wie diese Ressource verwendet werden sollte

Primäre Suchintention

Inspektion und technische Beratung zur Wanddickenprüfung von neu gefertigten oder im Betrieb befindlichen Armaturen, Trennung von Mindestauslegungsmaßen, Nennmaßen und gemessenen Werten.

Technischer Content-Owner

Raymon Valve technisches Redaktionsteam. Endgültige Projektentscheidungen erfordern die kontrollierten Dokumente und den zuständigen Ingenieur oder Qualitätsprüfer.

Geltungsbereich der Normen

Der anzuwendende Auslegungs-/Produktstandard, die genehmigte Berechnung, die Komponentenzeichnung, die Fertigungstoleranzen und das Projektinspektionsverfahren sind maßgebend. Diese Seite liefert keine universellen Mindestwanddickenwerte und ist keine Beurteilung der Einsatztauglichkeit (Fitness-for-Service). Eine qualifizierte Auslegungsstelle muss jede vorgeschlagene Reparatur oder Akzeptanz von lokalen Dünnstellen bewerten.

Überprüfungsstatus

Technischer Umfang geprüft am 27. Juli 2026. Ausgaben, Verfahren, Abnahmekriterien und Produktnachweise müssen vor der Bestellung erneut bestätigt werden.

Häufig gestellte Fragen

FAQ zur Wanddickenprüfung von Armaturgehäusen

Wie wird die Wandstärke des Ventilkörpers gemessen?

Die Ultraschall-Dickenmessung ist üblich, wo Oberflächen und Geometrie dies zulassen; mechanische Messungen können zugängliche Merkmale unterstützen. Die Methode, Kalibrierung und das Messpunktgitter müssen auf das Material und die Komponente abgestimmt sein.

Ist die Katalogwanddicke die Abnahmegrenze?

Nicht unbedingt. Die Abnahme sollte anhand der genehmigten Zeichnung, Berechnung und der geltenden Fertigungs-/Produktvorgaben, einschließlich Toleranzen und Spielräume, erfolgen.

Was sollte nach einem niedrigen UT-Messwert geschehen?

Kalibrierung und Oberfläche prüfen, Messwert wiederholen, Umgebungsbereich scannen, Geometrie-/Hintergrundeffekte prüfen und das erfasste Ergebnis zur verantwortlichen technischen Freigabe einreichen.

Beweist ein Drucktest eine ausreichende Wandstärke?

Nr. Ein Drucktest verifiziert die definierte Integrität unter Prüfbedingungen, ersetzt jedoch keine Auslegungsberechnungen, Maßkontrollen oder Material- und Fehlerprüfungen.
