Industrielle Kugelhähne für Rohrleitungen, Prozesse und Schwerlastanwendungen
Raymon Valve liefert Kugelhahnkonfigurationen, die auf Bohrung, Kugelunterstützung, Sitzsystem, Werkstoffen, Druck-Temperatur-Bedingungen, Anschlussart, Ansteuerung und Projektprüfanforderungen abgestimmt sind.
Gehäuse + Kugelunterstützung + Sitzsystem + SpindelabdichtungWählen Sie die Kugelhahnkonfiguration basierend auf der Einsatzbedingung
Nennweite und Druckstufe sind nicht ausreichend. Die Auswahl muss auch Differenzdruck, Bohrungs- und Piggability-Anforderungen, Sitzwerkstoff, Betriebsdrehmoment, Kavität-Druckentlastung, Firesafe- oder Emissionsanforderungen und die anzuwendende Armaturen-Norm berücksichtigen.
Kugelhahn-Konfigurationen in dieser Kategorie
Produktdetailseiten bleiben in Vorbereitung, bis ihre technischen Daten, Anwendungsbereiche, Nachweise und Bilder verifiziert sind.

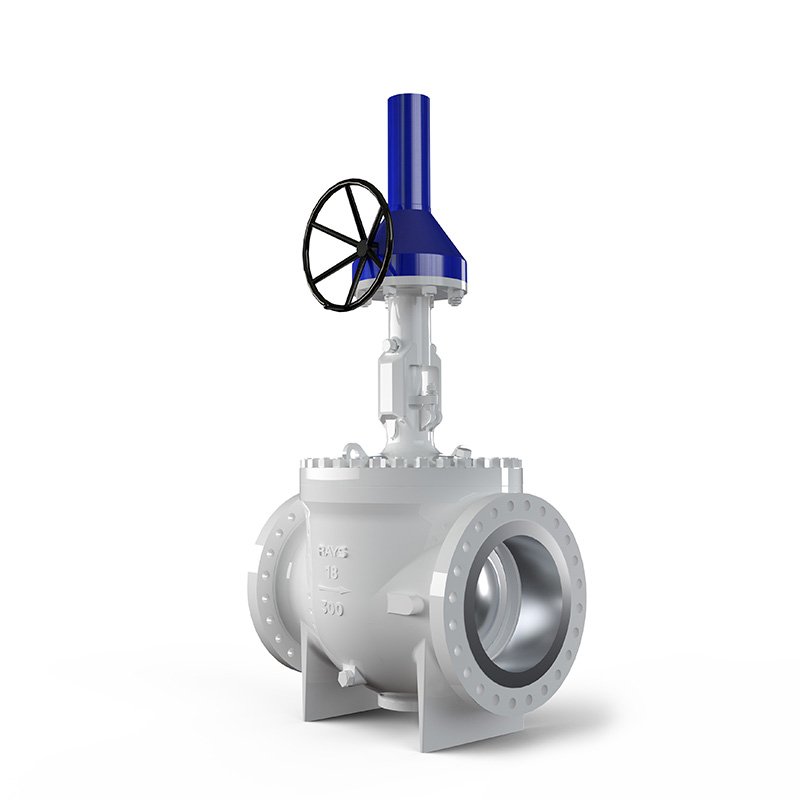

API 6D Kugelhahn
Rohrleitungsarmaturen-Umfang, der Projektplanungs-, Test- und Dokumentationsanforderungen abdeckt.
SEITE IN VORBEREITUNGZapfengelagerter Kugelhahn
Unterstützte Kugellagerkonstruktion, die üblicherweise für größere Größen und höhere Differenzdrücke bewertet wird.
SEITE IN VORBEREITUNGSchwimmend gelagerter Kugelhahn
Kompakte Kugel- und Sitzanordnung für geeignete Größen-, Druck- und Einsatzbereiche.
SEITE IN VORBEREITUNGMetallisch dichtender Kugelhahn
Sitz- und Beschichtungssysteme bewertet für Temperatur, Feststoffe, Erosion und Absperrbetrieb.
SEITE IN VORBEREITUNGTieftemperatur-Kugelhahn
Tieftemperatur-Konfiguration erfordert Prüfung von Werkstoffen, Haube, Packung und Tests.
SEITE IN VORBEREITUNGGeflanschter Kugelhahn
Flansch-Endkonfigurationen abgestimmt auf Rohrleitungsklasse, Dichtflächen und Maßnormen.
SEITE IN VORBEREITUNGVollständig geschweißter Kugelhahn
Geschweißte Gehäusekonstruktion für Anwendungen, bei denen die Eliminierung von Gehäuseverbindungen bevorzugt wird.
SEITE IN VORBEREITUNGKugelhahn mit V-Öffnung
Charakterisierte-Port-Konfiguration für Regelbetrieb, erfordert Auslegungs- und Antriebsprüfung.
SEITE IN VORBEREITUNGAuswahl eines industriellen Kugelhahns
Beginnen Sie mit dem Einsatzbereich und der erforderlichen Funktion, bestätigen Sie dann die mechanische Konfiguration, Werkstoffe, Betriebsart und Projektdokumentation.
| Konfiguration | Wo es passen könnte | Zu klärende Fragen |
|---|---|---|
| Schwimmend gelagerter Kugelhahn | Geeignete Größen- und Druckbereiche, in denen eine kompakte Bauweise bevorzugt wird | Sitzlast, Betriebsdrehmoment, Kavitätendruck und Druck-Temperatur-Einstufung |
| Zapfengelagerter Kugelhahn | Absperrfunktionen in Rohrleitungen, größeren Nennweiten oder bei höheren Differenzdrücken | Sitzdesign, DBB/DIB-Anforderung, Gehäusekonstruktion, Bohrung und Antriebsdrehmoment |
| Metallisch dichtender Kugelhahn | Hochtemperatur-, erosive oder feststoffhaltige Medien, wenn eine qualifizierte Konfiguration verfügbar ist | Sitz-/Beschichtungssystem, Leckagekriterium, Richtung, Zyklen und Reinigung |
| Tieftemperatur-Kugelhahn | Tieftemperatur-Einsatz mit projektspezifischen Werkstoffen und Prüfungen | Mindesttemperatur, erweiterte Haube, Kavitätsentlastung, Packung und Prüfumfang für Tieftemperatur |
| Kugelhahn mit V-Port | Modulierende Regelung, bei der charakterisierter Durchfluss und Drehantrieb geeignet sind | Cv-Auslegung, Regelbereich, Druckabfall, Geräusch/Kavitation und Auswahl des Antriebs |
Die Tabelle dient als Auswahlanleitung. Die endgültige Konfiguration und die Nennwerte müssen anhand des tatsächlichen Designs und der Projektspezifikation bestätigt werden.
Konstruktion, Prüfung und Projektanforderungen sind separate Entscheidungen
Abhängig von der Konfiguration und dem Einsatzbereich können bei der technischen Überprüfung API 6D, API 608, ASME B16.34, API 598, API 607 oder API 6FA, ISO 17292, ISO 15848 und die geltenden Anschluss- oder Anflanschstandards berücksichtigt werden. Aktuelle Ausgaben und Anwendbarkeit müssen vor der Bestellung bestätigt werden.
Informationen für ein technisches Angebot
Ein vollständiges Datenblatt vermeidet Annahmen über Bohrung, Sitzsystem, Betrieb und Prüfung.
Häufig gestellte Fragen zu Industrie-Kugelhähnen
Was ist der Hauptunterschied zwischen schwimmend gelagerten und zapfengelagerten Kugelhähnen?
Bei einem schwimmend gelagerten Design wird die Kugel nicht starr von Zapfen gehalten; bei einem zapfengelagerten Design wird die Kugel gestützt und die Sitze werden zu ihr hin vorgespannt. Die Auswahl hängt von Größe, Druck, Drehmoment, Sitzdesign und Einsatzbereich ab.
Wann wird ein metallischer Sitz in Betracht gezogen?
Metallische Sitze können für hohe Temperaturen, erosive Medien, Feststoffe oder zyklische Bedingungen in Betracht gezogen werden, die den qualifizierten Bereich von Weichsitzmaterialien überschreiten. Das spezifische Sitz- und Beschichtungssystem muss überprüft werden.
Bedeutet Vollbohrung immer, dass das Ventil spülbar ist?
Nein. Die Spülbarkeit hängt auch vom Mindestdurchmesser, Übergängen, der internen Geometrie, Schweiß-/Enddetails und den Anforderungen der Pipeline-Spülung ab. Bestätigen Sie die erforderliche freie Bohrungsabmessung im Datenblatt.
Welche Informationen werden zur Auswahl eines Antriebs benötigt?
Stellen Sie verifizierte Ventildrehmomentdaten, Differenzdruck, Betriebsfaktor, Betriebszeit, Zyklenbelastung, Versorgungsbedingungen, Ausfallfunktion und Anforderungen an Steuerzubehör bereit.
Senden Sie das vollständige Datenblatt für Kugelhähne
Wir prüfen die Konstruktion, Materialien, Bohrung, den Betrieb, die Prüfung und den Dokumentationsumfang für Ihre Anwendung.
Technische Ressourcen für Kugelhähne
Nutzen Sie diese Leitfäden, um Konstruktion, Einsatzbedingungen, Sitze und Druckbeanspruchung zu vergleichen, bevor Sie eine RFQ für Kugelhähne definieren.
Kugelhahn-Auswahl
Erstellen Sie eine Kugelhahn-Auswahlliste basierend auf Bohrung, Sitzsystem, Kavitätseigenschaften und Betriebslast
Kugelhähne teilen die Vierteldrehbewegung, aber schwimmende und zapfengelagerte Lagerung, Sitzrichtungsabhängigkeit, Kavitätsentlastung und Bohrungsanforderungen führen zu unterschiedlichen Projektergebnissen.
Einkäufer für Rohrleitungs-, Prozess- und Projektventile.
Kommerzielle Untersuchung für industrielle Kugelhähne. Suchvolumendaten werden ohne verbundene GSC- oder Keyword-Tool-Nachweise nicht behauptet.
| Entscheidung | Warum es das Angebot ändert | Empfohlener Überprüfungsweg | Anzufordernder Nachweis |
|---|---|---|---|
| Kugelunterstützung | Druck, Durchmesser und Betriebsdrehmoment beeinflussen die Auswahl zwischen schwimmender und zapfengelagerter Ausführung. | Überprüfen Sie die Lagerungsarchitektur für alle Differenzdruckfälle. | Schnittzeichnung und Drehmomentbasis |
| Dichtungssystem | Weich- und Metallsitze lösen unterschiedliche Probleme bei Leckage, Temperatur und Verschleiß. | Definieren Sie Medium, Partikel, Zyklen und Schließungsakzeptanz. | Sitzwerkstoffe und Qualifizierungsumfang |
| Bohrung und Kavität | Pigging, Druckverlust und Entlastung von eingeschlossener Flüssigkeit können vertraglich vereinbart werden. | Bestätigen Sie die volle/reduzierte Bohrung und die Entlastungsrichtung vor der Angebotserstellung. | Bohrungsabmessungen und Hohlraum-Entlastungsmethode |
| Spindel und Betätigung | End-of-Life-Drehmoment und Spindelrückhaltung bestimmen die Integrität des Gehäuses. | Größenbetrieb basierend auf realistischen Reibungs- und Betriebsgrenzen. | Drehmomentkurve und Antriebsberechnung |
Drei realistische Kontexte zur Prüfung der Spezifikation
Dies sind beispielhafte technische Entscheidungsszenarien – keine benannten Kundenprojekte, keine Aussagen zur installierten Leistung oder Zusagen zur Eignung.
Entscheidungsdruck: Voller Durchgang, Hohlraum-Entlastung und Fernbetrieb bestimmen die Überprüfung.
Technischer Ansatz: Verwenden Sie eine Zapfen-Pipeline-Route, wenn die Projektdaten dies unterstützen.
Entscheidungsdruck: Zyklusrate und Sitzverschleiß können das minimale Anfangsdrehmoment überwiegen.
Technischer Ansatz: Sitzmaterial, Oberflächenzustand und Stellmotorreserve gemeinsam prüfen.
Entscheidungsdruck: Weichdichtungen können beschädigt werden, während metallische Dichtungen definierte Leckageerwartungen erfordern.
Technischer Ansatz: Partikel, Temperatur, Verschleißpfad und Reinigungsmethode zuordnen.
Nachweise, die vor der technischen Zulassung vorliegen sollten
Betriebsdruck-, Bohrungs-, Sitz- und Betriebsanforderungen angeben
Bestätigte Eingaben, vorläufige Annahmen und offene Fragen separat kennzeichnen, damit sich die erste Prüfung auf Risiken konzentrieren kann.
