Industrielle Durchgangsventile für Drosselung, Absperrung und Hochdruckanwendungen
Raymon Valve liefert Durchgangsventile, die ausgewählt werden nach Strömungsrichtung, Druckabfall, Absperrfunktion, Gehäuseform, Scheiben- und Sitzgeometrie, Werkstoffen, Haubenkonstruktion und Betriebsanforderungen.
Gehäuse + Haube + Scheibe + Sitz + Spindel + PackungWählen Sie den Strömungspfad und die Innengarnitur für die tatsächliche Aufgabe
Durchgangsventile können eine Absperrung und eine kontrollierte Einschränkung bieten, aber ihr interner Strömungspfad erzeugt mehr Druckverlust als ein Absperrventil mit vollem Durchgang. Die Auswahl sollte den erforderlichen Durchflusskoeffizienten, Differenzdruck, Strömungsrichtung, Scheibencharakteristik, Sitzleckage, Spindeldruck und die Möglichkeit von Geräuschen, Kavitation oder Blasenbildung berücksichtigen.

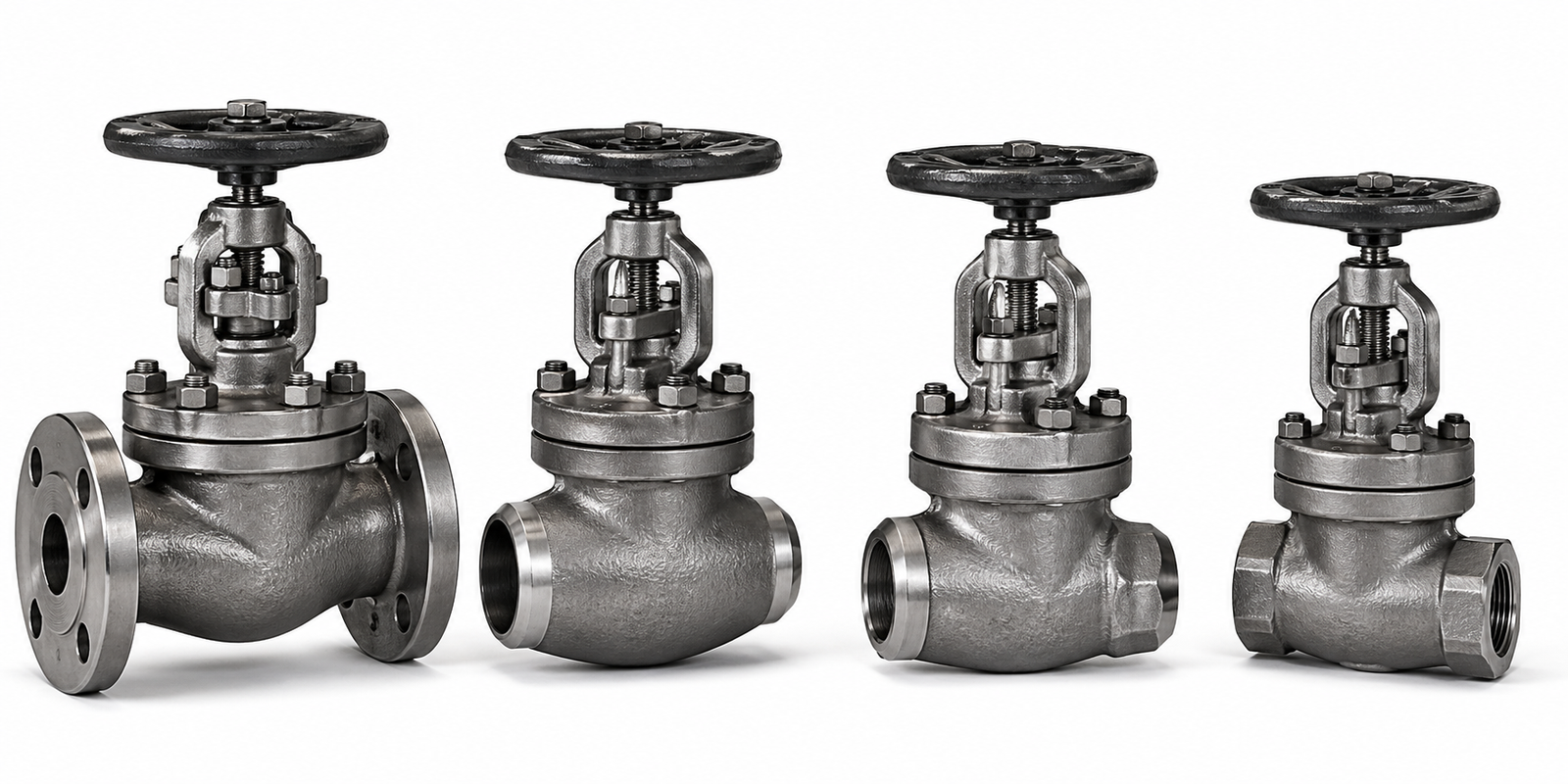

Durchgangsventil-Konfigurationen in dieser Kategorie
Produktdetailseiten bleiben bis zur Fertigstellung von technischen Daten, Anwendungsbereichen, Nachweisen und Bildern klar als in Vorbereitung gekennzeichnet.

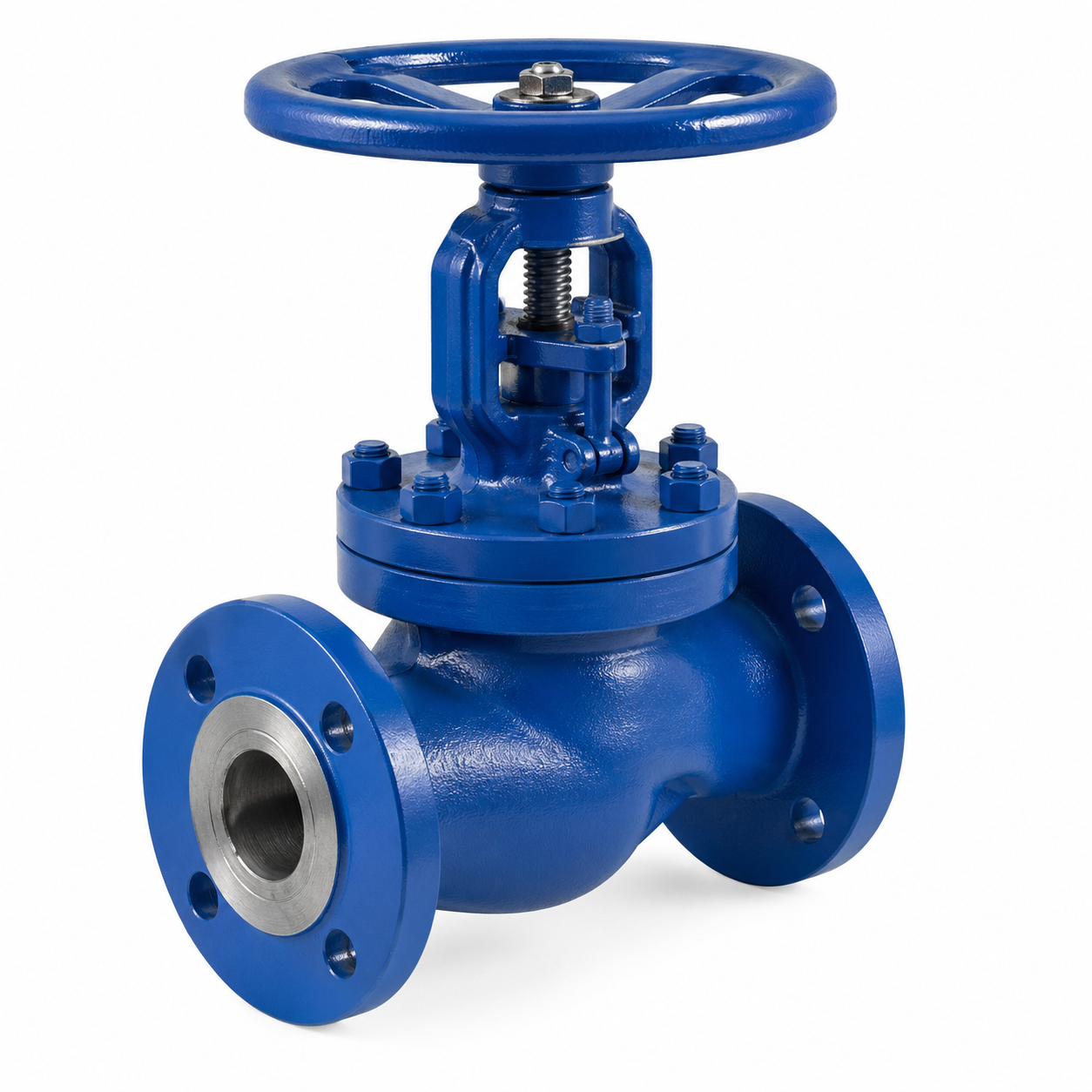

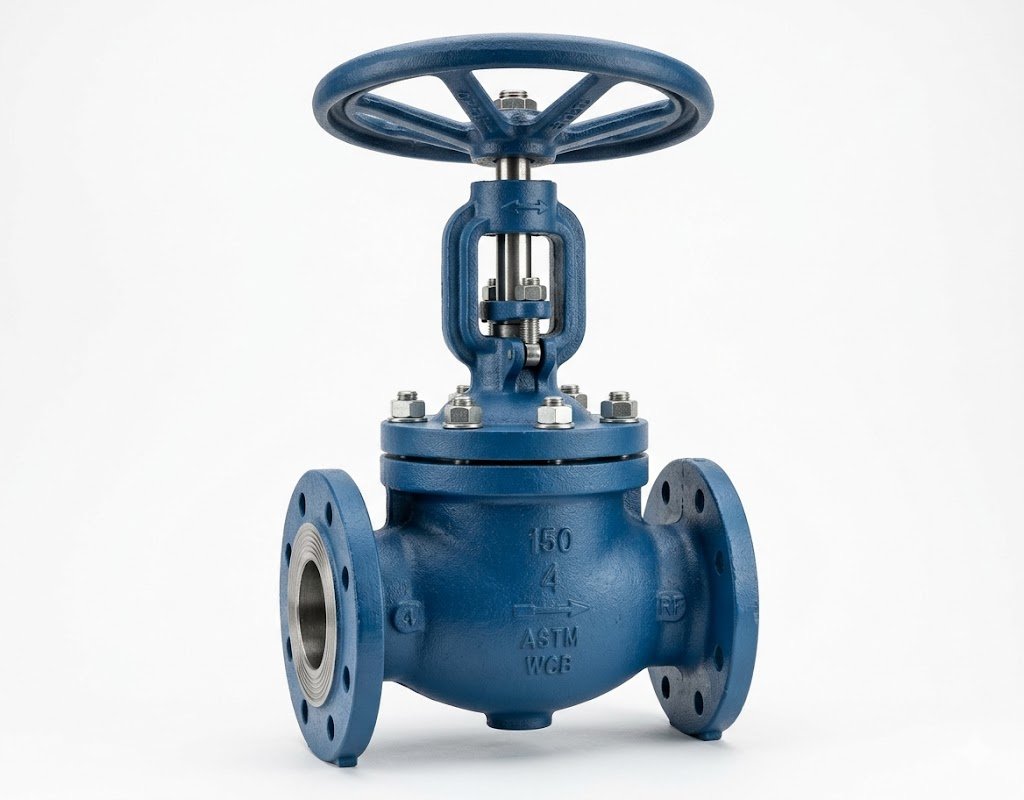

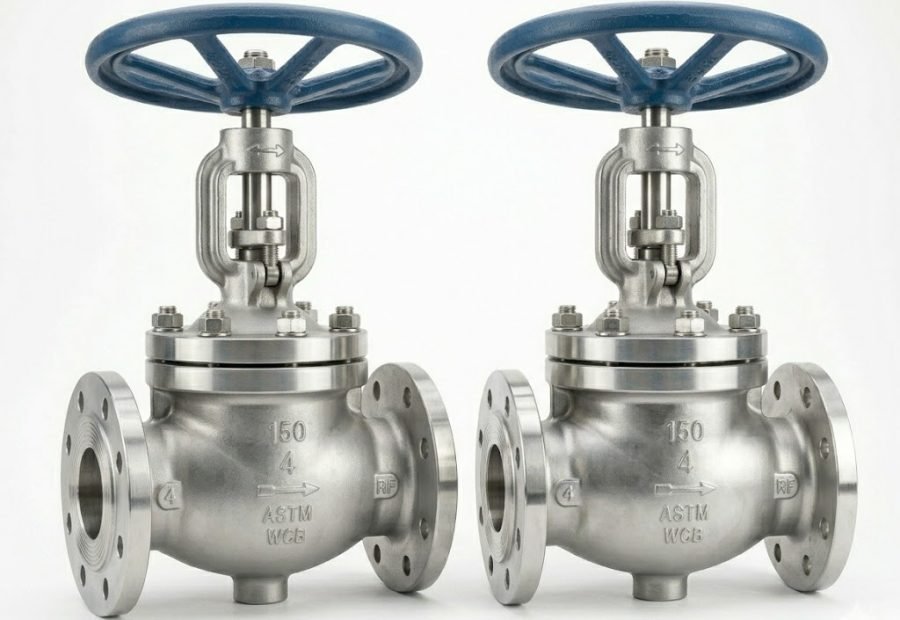

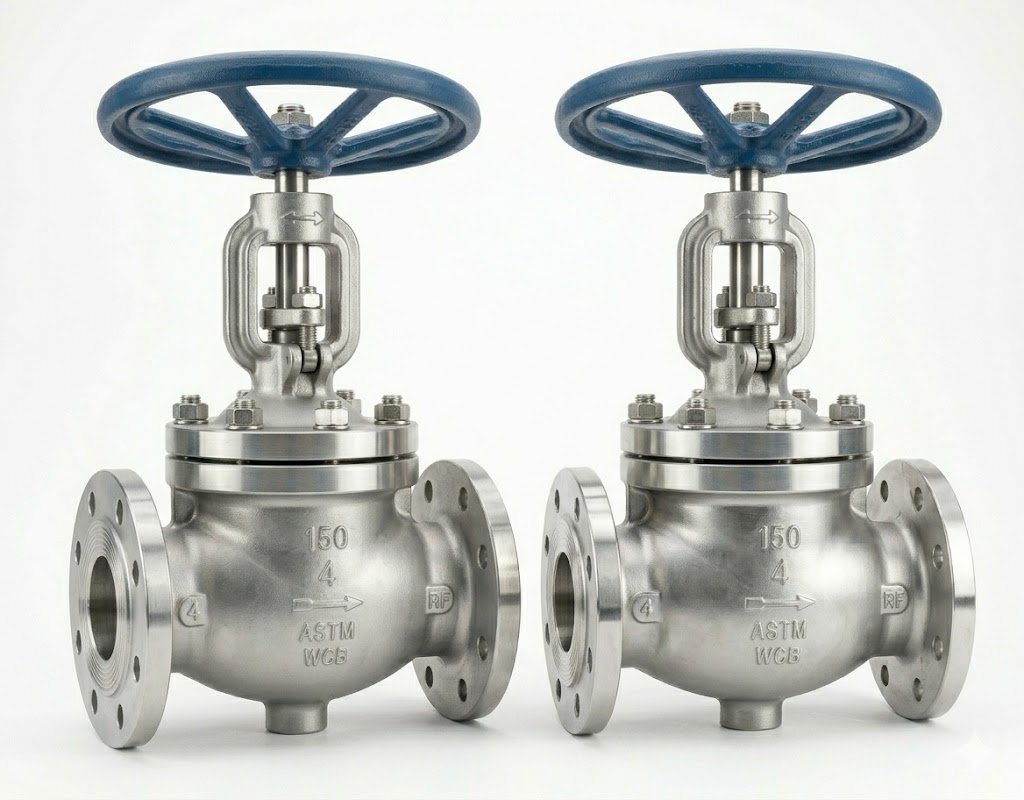

Geflanschter Durchgangsventil
Flanschanschluss koordiniert mit Rohrleitungsklasse, Dichtflächen, Abmessungen und Schraubenanforderungen.

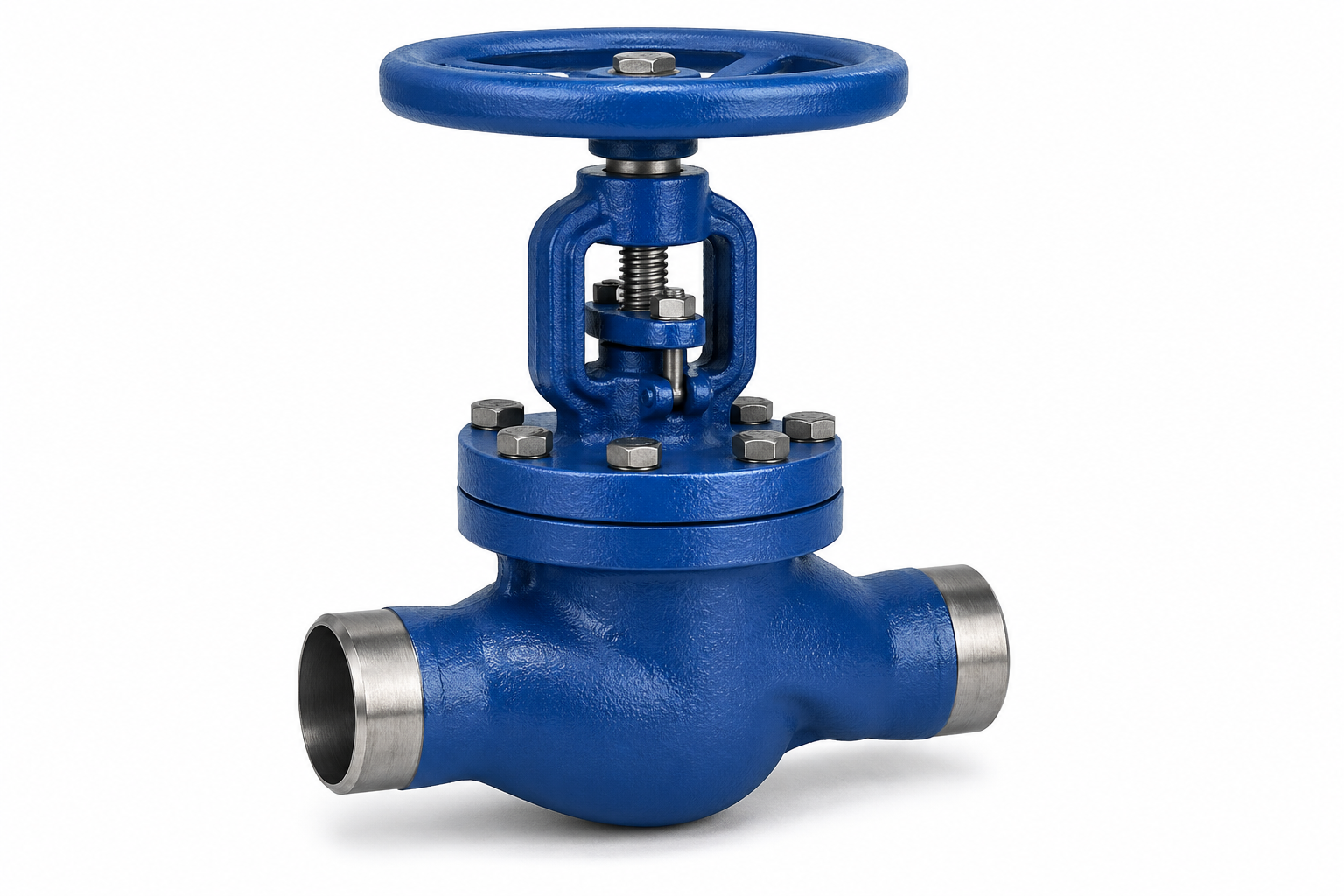

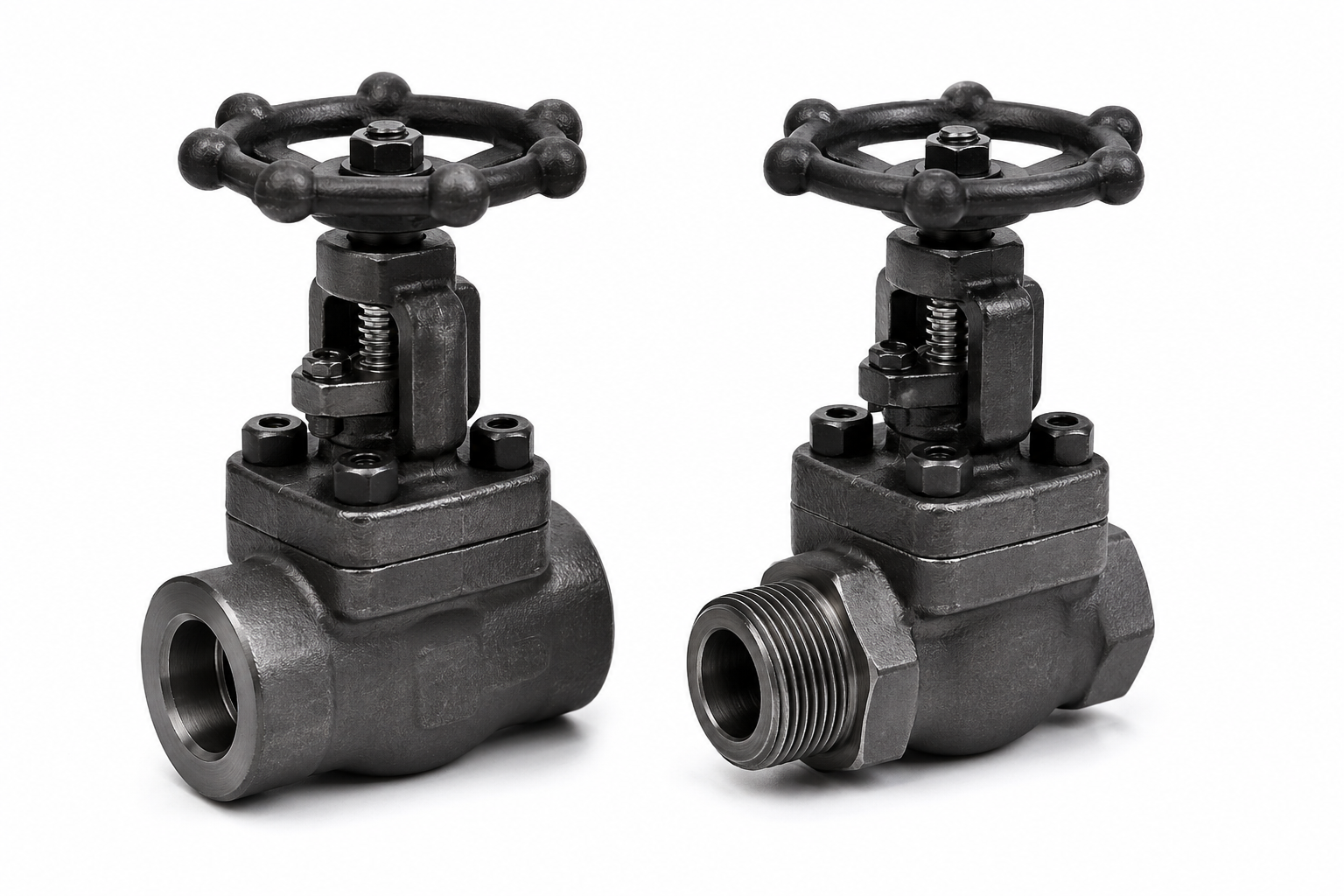

SEITE IN VORBEREITUNGGeschmiedetes Stahl-Durchgangsventil
Kompakte Schmiedekonstruktion für geeignete Kleinrohrleitungen, Hochdruck- und Hochtemperaturanwendungen.
SEITE IN VORBEREITUNGEck-Durchgangsventil
Neunzig-Grad-Gehäuseform, die eine Richtungsänderung mit Absperr- oder Regelungsfunktion kombiniert.

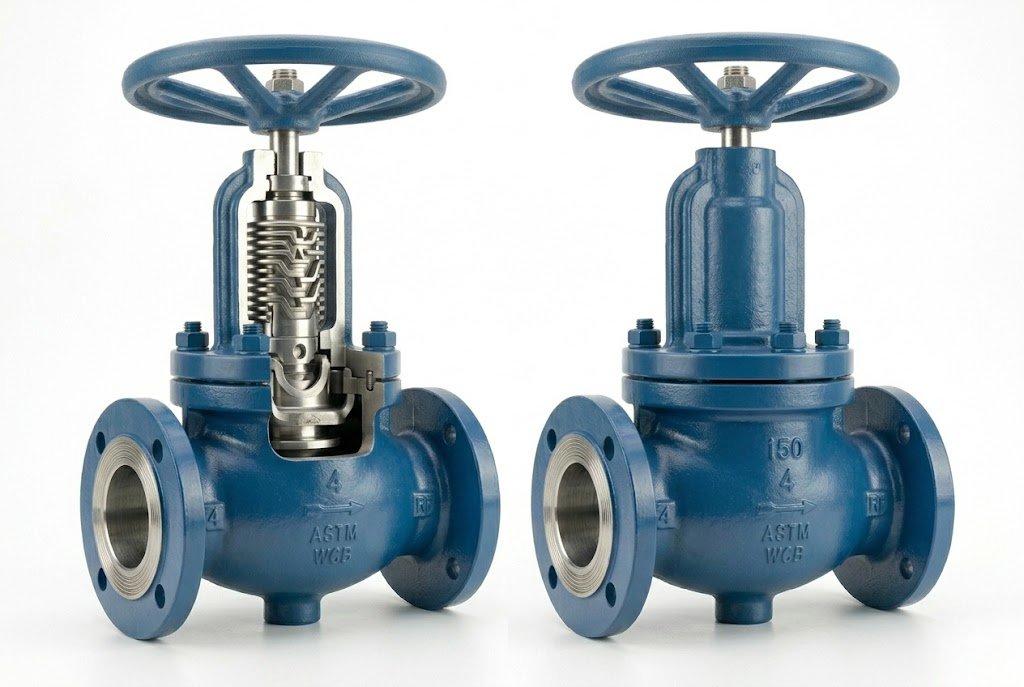

SEITE IN VORBEREITUNGBalgdichtungs-Durchgangsventil
Erweiterte Spindelabdichtung für qualifizierte, leckageempfindliche oder gefährliche Einsätze.
SEITE IN VORBEREITUNGDruckversiegeltes Durchgangsventil
Druckunterstützte Flanschdichtungskonstruktion für qualifizierte Hochdruck-, Hochtemperaturanwendungen.
SEITE IN VORBEREITUNGTieftemperatur-Durchgangsventil
Tieftemperaturkonstruktion, die Material-, erweiterte Flansch-, Packungs- und Prüfungsprüfung erfordert.
SEITE IN VORBEREITUNGY-Typ Durchgangsventil
Schrägspindel-Strömungspfad bewertet, wenn reduzierte Druckverluste oder Entwässerungseigenschaften erforderlich sind.

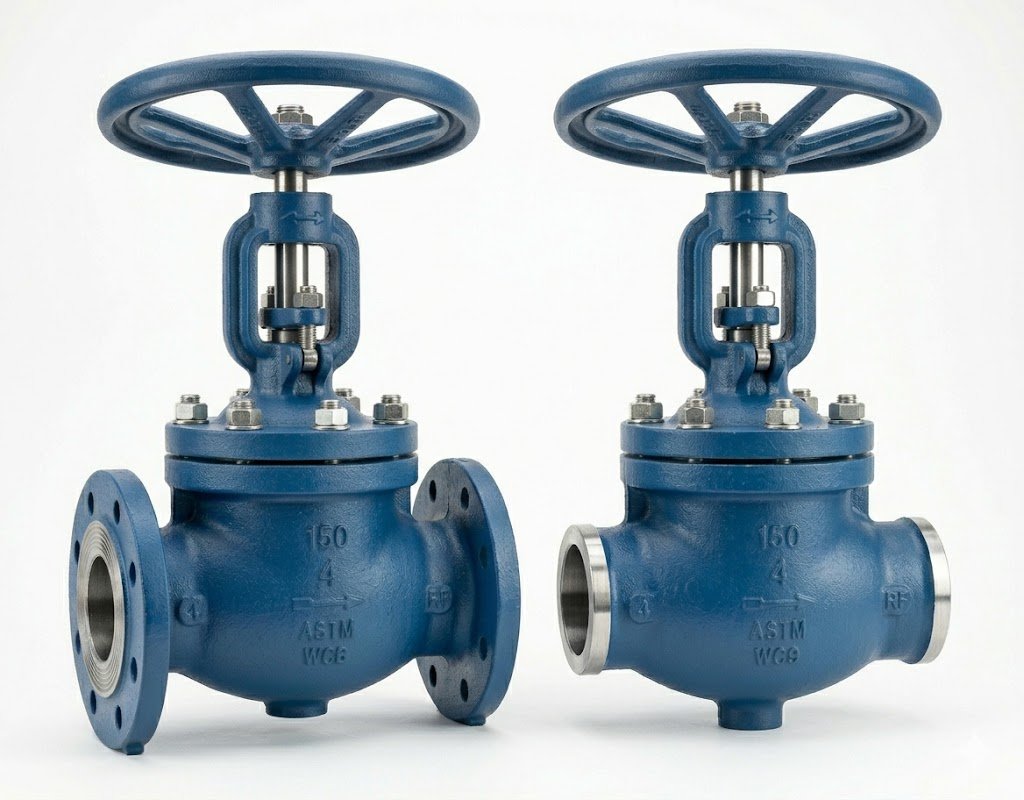

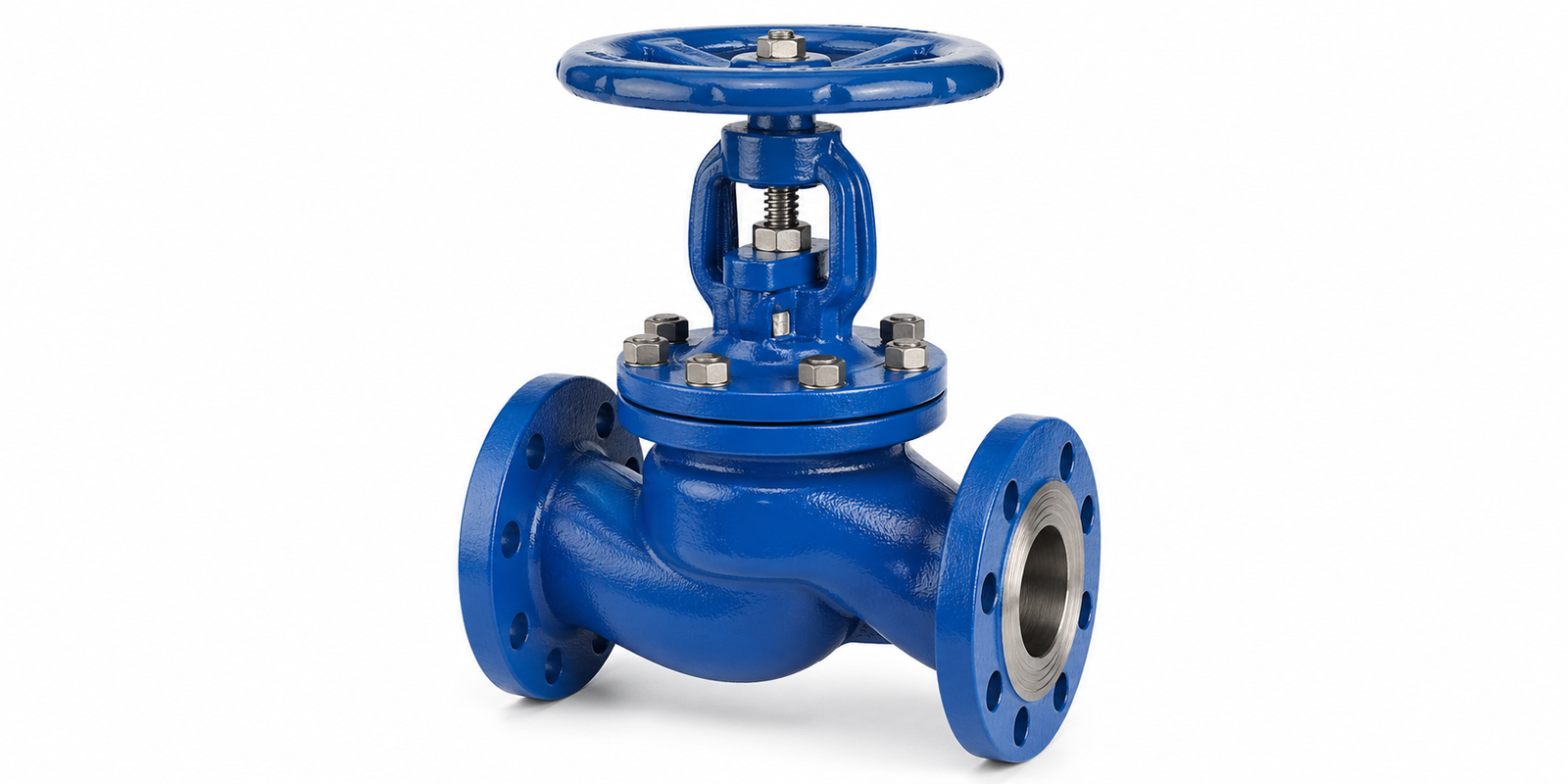

SEITE IN VORBEREITUNGDampf-Durchgangsventil
Konfiguration ausgewählt basierend auf Dampfdruck, Temperatur, Geschwindigkeit, Innengarnitur und Betriebsfrequenz.
SEITE IN VORBEREITUNGAuswahl eines industriellen Durchgangsventils
Definieren Sie, ob das Ventil hauptsächlich zur Absperrung, manuellen Regelung oder zur modulierenden Steuerung dient, bevor Sie das Gehäusemuster und die Innengarnitur auswählen.
| Konfiguration | Typischer Screening-Kontext | Zu klärende Fragen |
|---|---|---|
| T-Muster Durchgangsventil | Allgemeine Absperrung oder Drosselung, wenn der Druckverlust akzeptabel ist | Strömungsrichtung, Cv-Anforderung, Scheibenkennlinie, Leckage und Betriebsschub |
| Y-Muster Durchgangsventil | Einsatz, bei dem ein schräger Strömungspfad den Widerstand im Vergleich zu einem T-Muster verringern kann | Einbaulage, Entwässerung, Anschlussart, Druckabfall und Wartungszugang |
| Eck-Durchgangsventil | Orte, die eine 90-Grad-Richtungsänderung und eine Durchgangsventilfunktion erfordern | Rohrleitungsbelastungen, Erosion an der Biegung, Unterstützung, Strömungsrichtung und Drosselgeschwindigkeiten |
| Balgen-Dichtung Durchgangsventil | Leckageempfindlicher Einsatz, wenn ein qualifiziertes Balgen-Design spezifiziert ist | Balgenmaterial, Lebensdauer, Sekundärdichtung, Überwachung und Druck-Temperatur-Bereich |

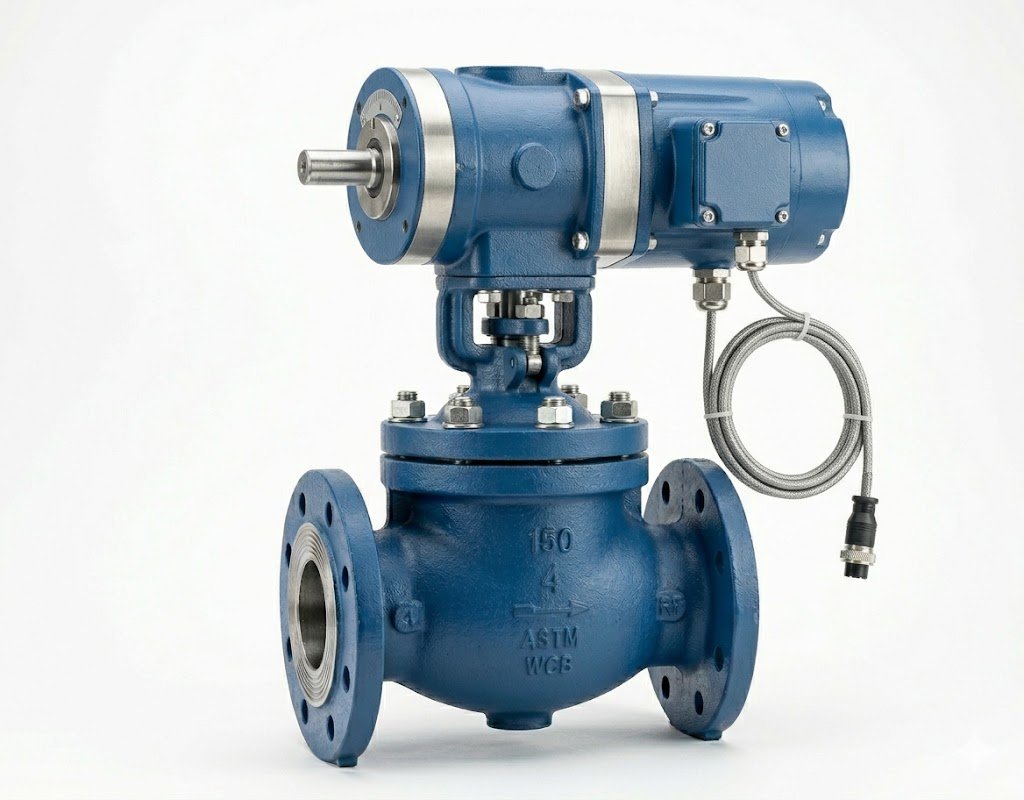

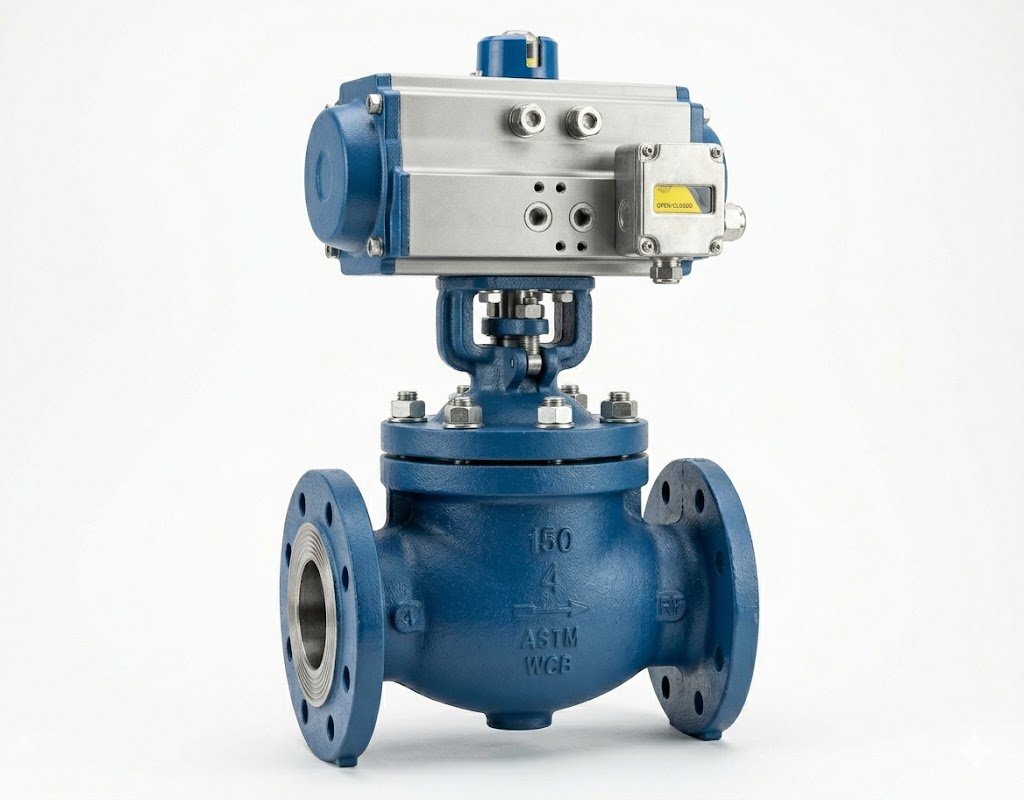

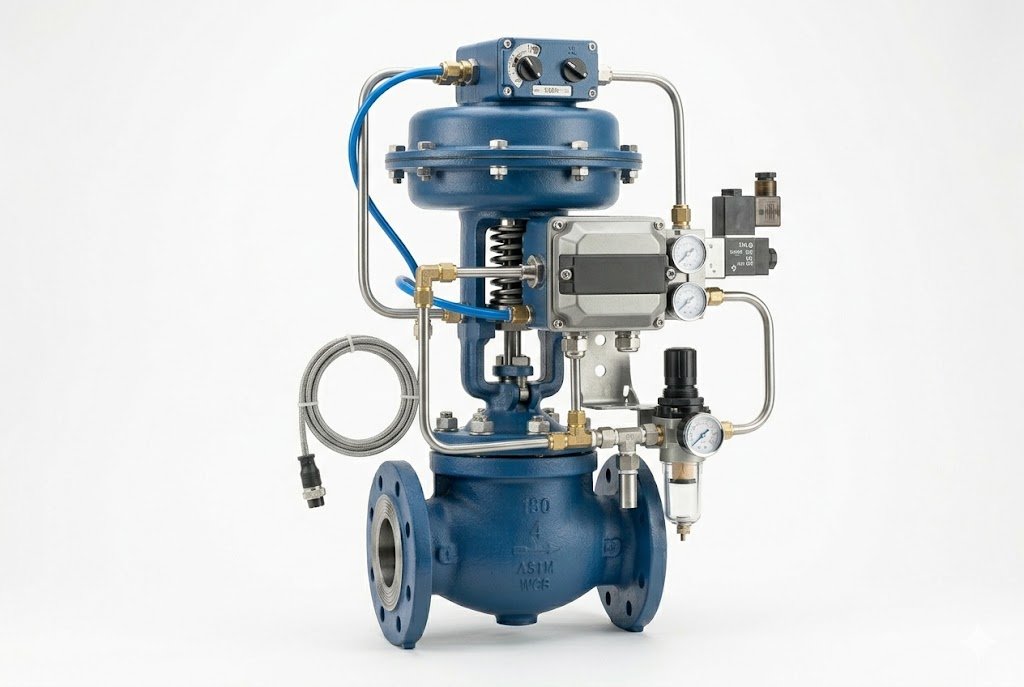

| Gesteuertes Durchgangsventil | Ein/Aus oder modulierender Betrieb | Cv-Auslegung, Sperrdifferenzdruck, Stem-Kraft, Stellungsregler-Ansteuerung und Stellungsregler-Umfang |
Diese Tabelle ist eine Auswahltabelle. Eine echte Regelanwendung erfordert eine Ventilauslegung und Überprüfung der Innengarnitur; die nominelle Leitungsgröße allein ist keine ausreichende Grundlage.
Strömungsrichtung und Druckabfall beeinflussen die Leistung erheblich
Die angegebene Strömungsrichtung kann die erforderliche Stem-Kraft, Stabilität und das Sperrverhalten ändern. Hoher Differenzdruck kann auch übermäßige Geschwindigkeit, Geräusche, Kavitation, Blasenbildung oder Erosion der Innengarnitur verursachen.
Informationen für ein technisches Angebot
Für Drossel- oder Regelaufgaben, geben Sie bitte die Prozessfälle an und nicht nur die maximalen Auslegungsbedingungen.
Verstehen Sie die verfügbaren Gehäuse- und Innengarniturvarianten von Durchgangsventilen
Überprüfen Sie die vorhandene Typenübersicht zur Vorabinformation und übermitteln Sie dann die tatsächlichen Prozessfälle für die projektspezifische Auswahl.
FAQ zu industriellen Durchgangsventilen
Kann jedes Durchgangsventil als Regelventil verwendet werden?
Nein. Für modulierende Anwendungen sind eine Cv-Auslegung, Regelbereich, Drosselkennlinie, Antrieb und Stabilitätsprüfung erforderlich. Ein Standard-Hand-Durchgangsventil sollte nicht automatisch als voll ausgelegtes Regelventil behandelt werden.
Warum ist die Durchflussrichtung wichtig?
Die Durchflussrichtung kann die Scheibenstabilität, die erforderliche Stem-Kraft, das Absperrverhalten und die Belastung der Innengarnitur beeinflussen. Befolgen Sie die qualifizierte Auslegung und die Empfehlung des Herstellers zur Durchflussrichtung.

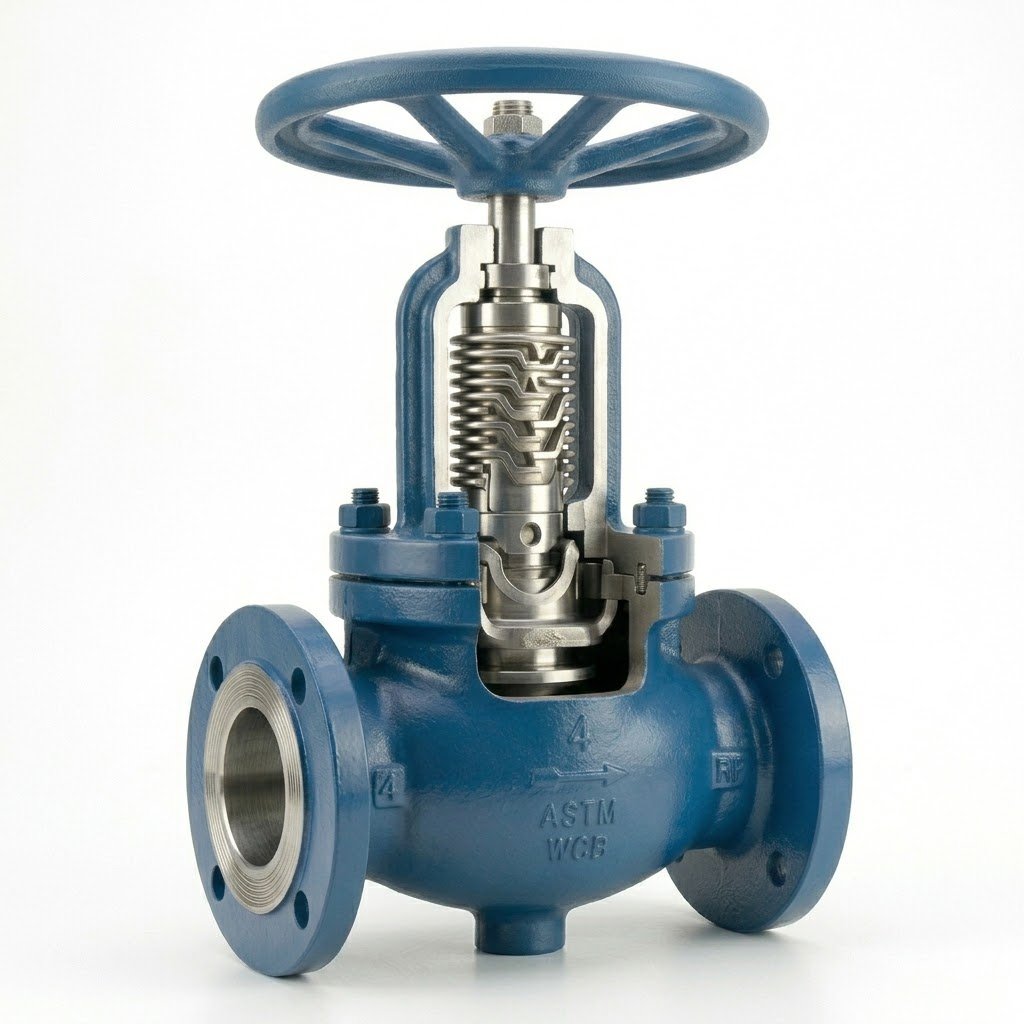

Was ist der Zweck einer Faltenbalgabdichtung?
Ein Faltenbalg trennt das Prozessmedium im qualifizierten Zyklus-, Druck- und Temperaturbereich von der externen Stem-Abdichtungszone. Eine sekundäre Packung und Lecküberwachungseinrichtungen können weiterhin erforderlich sein.
Welche Daten werden für die Auslegung des Antriebs benötigt?
Geben Sie die maximalen Öffnungs-, Schließ- und Dichtkräfte, Differenzdruck, Hub, Betriebszeit, Sicherheitsfaktor, Versorgungsbedingungen, Zyklenbelastung und Fail-Action-Anforderungen an.
Senden Sie das vollständige Datenblatt für Durchgangsventile
Wir werden das Gehäusemuster, die Innengarnitur, den Druckabfall, die Werkstoffe, den Betrieb, die Prüfung und den Dokumentationsumfang prüfen.
Wählen Sie die Ausführung des Durchgangsventils anhand des Druckverlusts, der Innengarniturgeometrie und der Spindelabdichtung
Durchgangsventile können absperren oder regeln, aber eine nützliche Spezifikation gibt die Strömungsrichtung, den Druckverlust, die Strömungsgeschwindigkeit der Innengarnitur, die Dichtheit, die Packung und die Betätigungskraft an.
Ingenieure und Einkäufer für Dampf-, Prozess- und Versorgungstechnik.
Konfiguration und Servicebewertung von Durchgangsventilen. Suchvolumendaten werden nicht ohne verbundene GSC- oder Keyword-Tool-Nachweise behauptet.
| Entscheidung | Warum es das Angebot ändert | Empfohlener Überprüfungsweg | Anzufordernder Nachweis |
|---|---|---|---|
| Gehäuseform | T-, Y- und Winkelbauformen beeinflussen Druckverlust, Entwässerung und Rohrleitungsgeometrie. | Wählen Sie die Bauform basierend auf dem Systemlayout und der Anwendung. | Strömungsrichtung und Maßzeichnung |
| Scheibe und Dichtung | Steck-, Nadel- und geführte Innengarnituren reagieren unterschiedlich auf Drosselung und Verschleiß. | Definieren Sie, ob das Ventil für Absperr-, manuelle Regelungs- oder Regelungszwecke bestimmt ist. | Zeichnung der Innengarnitur und Anforderung an die Dichtheit |
| Spindeldichtung | Packungen, Faltenbälge und Live-Loading adressieren unterschiedliche Eindämmungsziele. | Geben Sie Toxizität, Emissionen, Schaltspiele und Überwachungsanforderungen an. | Qualifizierungsbereich für Packungen/Bälge |
| Betriebslast | Differenzdruck und Innengarnitur-Ungleichgewicht bestimmen die Schubkraft. | Dimensionieren Sie den Antrieb für jeden erforderlichen Zustand. | Schubkraft des Spindels und Grundlage für Handrad/Antrieb |
Drei realistische Kontexte zur Prüfung der Spezifikation
Dies sind beispielhafte technische Entscheidungsszenarien – keine benannten Kundenprojekte, keine Aussagen zur installierten Leistung oder Zusagen zur Eignung.
Entscheidungsdruck: Hoher Druckabfall kann die Innengarnitur erodieren und Lärm verursachen.
Technischer Ansatz: Verwenden Sie eine geprüfte Drossel-Innengarnitur und ein gestuftes Betriebsverfahren.
Entscheidungsdruck: Temperaturzyklen und hoher Differenzdruck belasten Dichtungen und Spindeln.
Technischer Ansatz: Prüfen Sie Schmiede- oder Druckdichtungskonstruktionen gegen Anlagenanforderungen.
Entscheidungsdruck: Packungsleckagen können das dominierende Risiko darstellen.
Technischer Ansatz: Bewerten Sie Faltenbalg-Dichtungsarchitekturen mit sekundärer Packung und Überwachung.
Nachweise, die vor der technischen Zulassung vorliegen sollten
Angabe von Druckabfall, Strömungsrichtung und Dichtungsziel für die Spindel
Bestätigte Eingaben, vorläufige Annahmen und offene Fragen separat kennzeichnen, damit sich die erste Prüfung auf Risiken konzentrieren kann.
