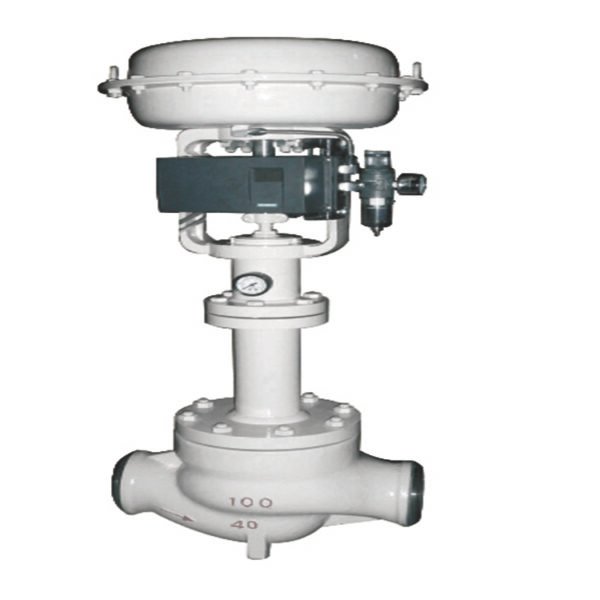

HTSW Faltenbalg Regelventil Produktübersicht
Das HTSW Faltenbalg-abgedichtete einstellige Regelventil gehört zur CV3000-Serie von Regelventilprodukten. Der Ventilkern nimmt eine obere geführte einstellige Kolbenstruktur an, und die obere Haube nimmt eine Faltenbalg-Dichtungsstruktur an, um zu verhindern, dass das Medium in der Rohrleitung aus dem Ventilschaft und der Stopfbuchspackung austritt. . Der Faltenbalg besteht aus hochwertigem Edelstahl, der korrosionsbeständig ist und eine lange Lebensdauer hat. Die Packung altert und verschleißt mit der Zeit und bildet eine doppelte Abdichtung mit dem Faltenbalg, was die Zuverlässigkeit erheblich verbessert. Der Strömungskanal des Ventilkörpers ist S-förmig, mit geringem Strömungswiderstand und großem Durchfluss. Besonders geeignet für stark korrosive, toxische und radioaktive Medien. Montiert mit ZHA-Membranaktuator mit mehreren Federn, ist die Struktur kompakt und die Ausgangskraft ist groß.
HTSW Faltenbalg Regelventil Merkmale
1. Einzelsitz-Kolbenventilkern, geringe Leckage und geringer zulässiger Differenzdruck.
2. Der Einstellmechanismus kann mit einem geradlinigen elektrischen Stellantrieb ausgestattet werden, um ein elektrisches Faltenbalg-abgedichtetes einstelliges Regelventil zu bilden.
3. Der Faltenbalg und die Packung sind doppelt abgedichtet, um das Austreten des Mediums wirksam zu verhindern.
HTSW Faltenbalg Regelventil Haupttechnische Parameter
|
Nenndurchmesser |
40 |
50 |
65 |
80 |
100 |
150 |
||||||||||||
|
Sitzdurchmesser |
25 |
32 |
40 |
32 |
40 |
50 |
40 |
50 |
65 |
50 |
65 |
80 |
65 |
80 |
100 |
100 |
125 |
150 |
|
Hochpräziser Ventilkern |
10 |
14 |
24 |
17 |
24 |
44 |
24 |
44 |
68 |
44 |
68 |
69 |
68 |
99 |
175 |
175 |
275 |
360 |
|
Ventilkern mit hoher Kapazität |
|
|
30 |
|
|
50 |
|
|
85 |
|
|
125 |
|
|
200 |
|
|
420 |
|
Schnellöffnender Ventilkern |
|
|
35 |
|
|
55 |
|
|
95 |
|
|
135 |
|
|
220 |
|
|
460 |
|
Nenndruck MPa |
1,6, 2,5, 4,0, 6,4 |
|||||||||||||||||
|
Hub mm |
25 |
38 |
50 |
|||||||||||||||
|
Hub, Schnellöffnung mm |
10 |
13 |
19 |
25 |
30 |
|||||||||||||
|
Regelcharakteristik |
lineare Kennlinie, gleichprozentige Kennlinie |
|||||||||||||||||
|
Betriebstemperatur |
Normaltemperatur (-40～230℃), Mitteltemperatur (-40～450℃), Hochtemperatur (-40～550℃), Tieftemperatur (-40～-196℃) |
|||||||||||||||||
|
Flanschstandard |
JB79, HG20592, GB, ANSI, JIS, DIN |
|||||||||||||||||
|
Einstellverhältnis |
50:1 |
|||||||||||||||||
|
Leckrate |
Metallisch hartdichtend Klasse Ⅳ, PTFE weichdichtend Klasse Ⅵ |
|||||||||||||||||
Technische Hauptparameter des HA Mehrfeder-Pneumatik-Membranstelltriebs
|
Modell |
HA1D（R） |
HA2D（R） |
HA3D（R） |
HA4D（R） |
|
Effektive Fläche cm² |
160 |
310 |
550 |
950 |
|
Hub mm |
14.3,25 |
14.3,25,38 |
14.3,25,38,40,50 |
14.3,25,38,40,50,60,75 |
|
Federbereich kPa |
20-100, 40-200, 80-240, 20-60, 60-100 |
|||
|
Druckluft-Betriebsdruck MPa |
0.1-0.4 |
|||
|
Luftanschluss |
RC1/4 |
|||
Hauptwerkstoffe Pneumatisches Regelventil
|
Teilename |
Werkstoff Bauteil |
|
Ventilkörper, Haube |
WCB, CF8 (304), CF8M (316) |
|
Ventileinsatz, Ventilschaft, Ventilsitz |
304, 316, 304 Auftragsschweißung, 316 Auftragsschweißung |
|
Packung |
PTFE, flexibler Graphit |
|
Dichtung |
Graphit-Ringdichtung, Zahndichtung |
|
Membrankappe |
A3 |
|
Membran |
Ethylen-Propylen-Kautschuk, Sandwich-Nylon-Gewebe |
|
Feder |
60Si2Mn |
|
Einbau |
2Cr13 |
Leistungsindex pneumatischer Regelventile
|
Projekt |
Indexwert |
Projekt |
Indexwert |
||||
|
Grundfehler |
Ohne Stellungsregler |
±5,0 |
Abweichung Anfangs-/Endpunkt |
Luftabsperrung |
Ohne Stellungsregler |
Startpunkt |
±5,0 |
|
Mit Stellungsregler |
±1,0 |
Endpunkt |
±2,5 |
||||
|
Rücklaufdifferenz % |
Ohne Stellungsregler |
≤3,0 |
Mit Stellungsregler |
Startpunkt |
±1,0 |
||
|
Mit Stellungsregler |
≤1,0 |
Endpunkt |
±1,0 |
||||
|
Totzone |
Ohne Stellungsregler |
≤3,0 |
Luftöffnung |
Ohne Stellungsregler |
Startpunkt |
±2,5 |
|
|
Mit Stellungsregler |
≤0,4 |
Endpunkt |
±5,0 |
||||
|
Nennhubabweichung% |
±2,5 |
Mit Stellungsregler |
Startpunkt |
±1,0 |
|||
|
Endpunkt |
±1,0 |
||||||
|
Zulässige Leckage L/h |
1×10-3 Nenndurchfluss des Ventils |
||||||
HTSW Faltenbalg-Regelventil Zulässiger Differenzdruck MPa
|
Schaltmethode |
Ausführende Stelle |
Federbereich kPa |
Druckluftquelle Kpa |
Stellungsregler |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
Luftabsperrung |
HA2D |
20-100 |
140 |
Ja oder Nein |
0.31 |
0.19 |
0.13 |
0.08 |
0.05 |
0.03 |
0.02 |
|
|
|
|
20-100 |
160 |
Ja |
1.58 |
0.96 |
0.68 |
0.39 |
0.25 |
0.17 |
0.10 |
|
|
|
||
|
80-240 |
400 |
Ja |
2.0 |
2.0 |
2.0 |
1.08 |
0.74 |
0.52 |
0.29 |
|
|
|
||
|
4.7 |
2.8 |
|||||||||||||
|
HA3D |
20-100 |
140 |
Ja oder Nein |
0.56 |
0.34 |
0.24 |
0.14 |
0.08 |
0.06 |
0.03 |
0.02 |
0.01 |
|
|
|
20-100 |
160 |
Ja |
2.0 |
1.71 |
1.21 |
0.07 |
0.44 |
0.31 |
0.17 |
0.11 |
0.07 |
|
||
|
2.8 |
|
|||||||||||||
|
80-240 |
400 |
Ja |
2.0 |
2.0 |
2.0 |
2.0 |
1.32 |
0.98 |
0.52 |
0.33 |
0.20 |
|
||
|
5.0 |
5.0 |
3.6 |
2.1 |
|
||||||||||
|
HA4D |
20-100 |
140 |
Ja oder Nein |
|
|
0.41 |
0.24 |
0.15 |
1.11 |
0.06 |
0.03 |
0.02 |
0.01 |
|
|
20-100 |
160 |
Ja |
|
|
2.0 |
1.21 |
0.76 |
0.53 |
0.3 |
0.19 |
0.12 |
0.07 |
||
|
80-240 |
400 |
Ja |
|
|
2.0 |
2.0 |
2.0 |
1.61 |
0.91 |
0.58 |
0.35 |
0.22 |
||
|
5.0 |
3.6 |
2.25 |
||||||||||||
|
Luftöffnung |
HA2R |
20-100 |
140 |
Ja oder Nein |
0.31 |
.019 |
0.13 |
0.08 |
0.05 |
0.03 |
0.02 |
|
|
|
|
80-240 |
280 |
Ja |
2.0 |
1.35 |
0.7 |
0.55 |
0.34 |
0.24 |
0.14 |
|
|
|
||
|
2.2 |
||||||||||||||
|
HA3R |
20-100 |
140 |
Ja oder Nein |
0.56 |
0.34 |
0.24 |
0.14 |
0.08 |
0.06 |
0.03 |
0.02 |
0.01 |
|
|
|
80-240 |
280 |
Ja |
2.0 |
2.0 |
1.7 |
0.98 |
0.61 |
0.43 |
0.24 |
0.15 |
0.09 |
|
||
|
3.9 |
2.3 |
|||||||||||||
|
HA4R |
20-100 |
140 |
Ja oder Nein |
|
|
0.29 |
0.17 |
0.10 |
0.07 |
0.04 |
0.02 |
0.01 |
0.01 |
|
|
80-240 |
400 |
Ja |
|
|
2.0 |
1.57 |
1.01 |
0.75 |
0.42 |
0.27 |
0.160 |
0.10 |
