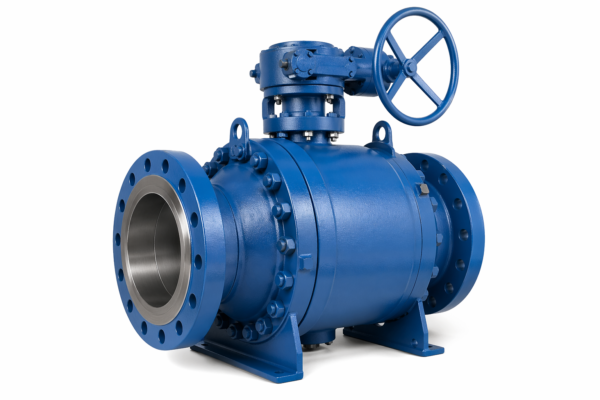

Zweiteiliger zapfengelagerter Kugelhahn

Produktübersicht

Der Zwei-teilige Zapfenkugelhahnen ist für anspruchsvolle Rohrleitungsanwendungen konzipiert, die unter mittleren und hohen Druckbedingungen eine zuverlässige Abdichtung, einen stabilen Betrieb und ein geringes Betätigungsdrehmoment erfordern.

Im Gegensatz zu schwimmend gelagerten Kugelhähnen wird die Kugel in einem zapfengelagerten Kugelhahn mechanisch durch obere und untere Zapfen gestützt, wodurch sich die Sitze zur Abdichtung zur Kugel bewegen können. Diese Konstruktion reduziert die Sitzbelastung, verbessert die Betriebs stabilität und macht das Ventil für größere Nennweiten, höhere Druckstufen und anspruchsvollere industrielle Einsätze geeignet.

Raymon Zwei-teilige Zapfenkugelhahnen werden häufig in Öl- und Gaspipelines, Erdgasleitungen, petrochemischen Anlagen, Kraftwerken und anderen Industriesystemen eingesetzt, die eine zuverlässige Absperrleistung erfordern.

Hauptmerkmale

• Zwei-teilige Gehäusekonstruktion für eine starke und stabile Ventilstruktur
• Zapfengelagertes Kugeldesign für reduziertes Betätigungsdrehmoment
• Geeignet für Rohrleitungssysteme mit mittlerem und hohem Druck
• Federbelastete Sitze für zuverlässige Dichtleistung
• Doppelblock- und Entlüftungskonfiguration verfügbar
• Optionen für antistatisches und feuerfestes Design verfügbar
• Erhältlich mit Flansch-, Stumpfschweiß- und kundenspezifischen Anschlussenden
• Optionen für manuellen, getriebenen, pneumatischen, elektrischen und hydraulischen Antrieb
• Geeignet für großformatige und Hochdruck-Industrieanwendungen

Technische Spezifikationen

Produkttyp: Zweiteiliger Zapfenkugelhahnen
Ventilkonstruktion: Zweiteiliger Körper, zapfengelagerte Kugel, weichdichtend oder metallisch dichtend
Nennweite: DN50–DN1200 / 2″–48″
Druckstufe: Class 150, Class 300, Class 600, Class 900, Class 1500, PN16, PN25, PN40, PN64, PN100
Gehäusewerkstoff: WCB, LCB, WC6, WC9, CF8, CF8M, Duplex-Edelstahl
Kugelwerkstoff: A105 + ENP, F304, F316, F51, F53
Spindelwerkstoff: 13Cr, F304, F316, Duplex-Edelstahl
Sitzwerkstoff: PTFE, RPTFE, NYLON, PEEK, PPL, Metallsitz
Anschlussart: Flansch, Stumpfschweißung, Flansch mit RTJ, kundenspezifische Anschlüsse
Betrieb: Getriebebetätigung, Pneumatikantrieb, Elektroantrieb, Hydraulikantrieb
Konstruktionsnorm: API 6D, API 608, ISO 17292
Prüfnorm: API 598, API 6D
Anwendbare Medien: Öl, Erdgas, Wasser, Dampf, Petrochemische Flüssigkeiten, Industriegas

Konstruktiver Aufbau

Die zapfengelagerte Konstruktion stützt die Kugel sowohl von oben als auch von unten ab und verhindert, dass sich die Kugel unter Leitungsdruck frei bewegt. Dies ermöglicht es den Ventilsitzen, sich zur Kugel zu bewegen, um einen dichten Kontakt herzustellen.

Im Vergleich zu schwimmend gelagerten Kugelhähnen reduziert diese Konstruktion das Betätigungsmoment und den Sitzverschleiß, insbesondere bei größeren Nennweiten und höheren Druckstufen. Für Rohrleitungsanwendungen, bei denen häufige Betätigung, hoher Druck oder größere Durchmesser beteiligt sind, bieten zapfengelagerte Kugelhähne eine bessere mechanische Stabilität und eine zuverlässigere Langzeitperformance.

Typische Anwendungen

• Öl- und Gastransportleitungen
• Erdgasaufbereitungsanlagen
• Petrochemische Prozesssysteme
• Raffinerieanlagen
• Kraftwerksleitungen
• Hochdruck-Wassersysteme
• Industrielle Gassysteme
• Fernleitungs-Absperrung

Warum Raymon wählen

Raymon bietet Lösungen für Zapfengelenk-Kugelhähne für anspruchsvolle Industrie- und Pipeline-Anwendungen. Unsere zweiteiligen Zapfengelenk-Kugelhähne sind in einer Vielzahl von Druckstufen, Gehäusewerkstoffen, Sitzwerkstoffen, Anschlussarten und Betriebsoptionen erhältlich.

Wir unterstützen die kundenspezifische Ventilauswahl basierend auf Druckstufe, Leitungsgröße, Medium, Temperatur, Dichtungsanforderung, Betriebsart und Projektstandard. Für Öl und Gas, Petrochemie, Energie und Hochdruck-Industriesysteme kann Raymon geeignete Ventilkonfigurationen gemäß den tatsächlichen Arbeitsbedingungen liefern.

FAQ

F1: Was ist ein zweiteiliger Zapfengelenk-Kugelhahn?
A: Ein zweiteiliger Zapfengelenk-Kugelhahn ist ein Kugelhahn mit zweiteiligem Gehäuse und einem Zapfengelenk-Kugeldesign. Die Kugel wird von oberen und unteren Zapfen gestützt, was ihn für größere Größen und Hochdruckanwendungen geeignet macht.

F2: Was ist der Unterschied zwischen einem schwimmend gelagerten Kugelhahn und einem Zapfengelenk-Kugelhahn?
A: Bei einem schwimmend gelagerten Kugelhahn bewegt sich die Kugel unter Druck leicht, um gegen den stromabwärtigen Sitz abzudichten. Bei einem Zapfengelenk-Kugelhahn ist die Kugel fixiert und wird von Zapfen gestützt, während sich die Sitze zur Abdichtung zur Kugel bewegen.

F3: Ist dieses Ventil für Hochdruckanwendungen geeignet?
A: Ja. Zapfengelenk-Kugelhähne werden häufig in mittleren und hohen Druckleitungen eingesetzt, einschließlich Druckstufen Class 300, Class 600, Class 900 und höher.

F4: Kann dieses Ventil automatisiert werden?
A: Ja. Er kann mit Getriebebetätigung, pneumatischem Antrieb, elektrischem Antrieb, hydraulischem Antrieb oder Gas-über-Öl-Antriebspaket geliefert werden.
