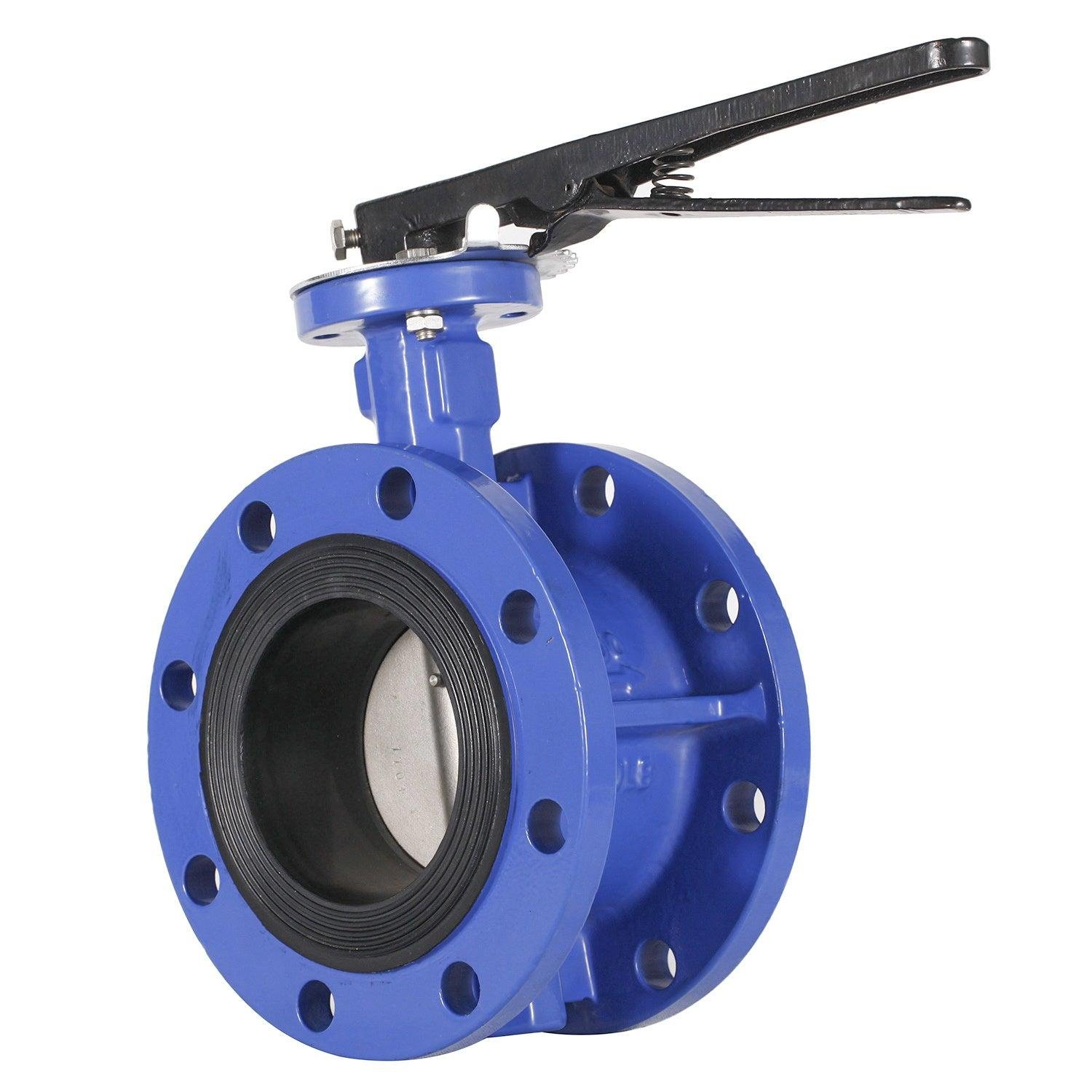

Válvula borboleta flangeada

Válvula borboleta flangeada

A Raymon Valve fornece válvulas borboleta flangeadas para fechamento e controle de fluxo confiáveis em tratamento de água, infraestrutura municipal, HVAC, tubulações de utilidades industriais e sistemas de processo em geral.

Com um design robusto de corpo flangeado, esta válvula proporciona conexão estável na tubulação, desempenho de vedação confiável e operação conveniente para aplicações de diâmetro médio e grande.

Nossas válvulas borboleta flangeadas podem ser fornecidas em diferentes combinações de materiais de corpo, disco, haste e sede, de acordo com a classe de pressão, fluido de serviço, faixa de temperatura e normas do projeto.

Opções de acionamento manual, redutor sem-fim, pneumático e elétrico estão disponíveis para diferentes requisitos de controle.

Principais características

• Conexão robusta de corpo flangeado para instalação segura na tubulação.
• Adequada para sistemas de tubulação de diâmetro médio e grande.
• Desempenho confiável de fechamento e regulagem de fluxo.
• Múltiplas opções de materiais de corpo, disco e sede disponíveis.
• Operação manual, redutor sem-fim, pneumática e elétrica disponível.
• Adequada para fluidos de água, ar e serviços industriais gerais.

Especificações Técnicas

Tipo de Válvula: Válvula Borboleta Flangeada

Faixa de Tamanho: DN100–DN1200 (tamanhos maiores disponíveis sob consulta)

Classe de Pressão: PN10 / PN16 / PN25 / Class 150

Tipo de Conexão: Flangeada

Materiais do Corpo: Ferro Fundido, Ferro Nodular, Aço Carbono, Aço Inoxidável

Materiais do Disco: Ferro Nodular, Aço Inoxidável 304, Aço Inoxidável 316, Bronze

Materiais da Sede: EPDM, NBR, PTFE, Sede Metálica (dependendo do modelo)

Materiais da Haste: Aço Carbono, Aço Inoxidável

Operação: Alavanca Manual, Redução Helicoidal, Atuador Pneumático, Atuador Elétrico

Meios Aplicáveis: Água, Ar, Fluidos de Serviço Geral, Meios Levemente Corrosivos

Faixa de Temperatura: Depende do material da sede e da condição de trabalho

Padrões de Flange: ANSI, DIN, JIS, BS, GB

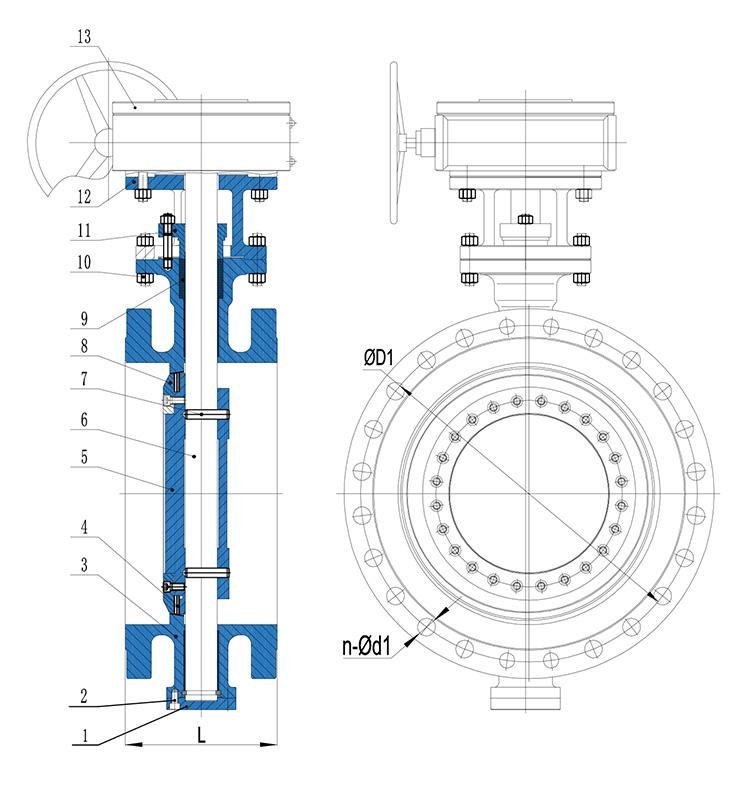

Materiais e construção

O corpo da válvula borboleta flangeada está comumente disponível em ferro fundido, ferro nodular, aço carbono e aço inoxidável para atender a diferentes requisitos de projeto e condições de serviço.

Os materiais do disco são selecionados com base na resistência à corrosão, classe de pressão e características do fluido.

Opções de sede, como EPDM, NBR, PTFE e outros materiais baseados em projeto, podem ser escolhidas de acordo com o desempenho de vedação e os requisitos de temperatura.

A construção do corpo flangeado é especialmente adequada para sistemas de tubulação maiores onde são necessários conexão mais robusta, alinhamento mais fácil e operação estável a longo prazo.

Diferentes combinações de materiais podem ser fornecidas de acordo com as normas industriais e ambientes operacionais.

Vantagens do produto

• Conexão flangeada robusta e confiável para sistemas de tubulação industrial
• Adequado para aplicações de diâmetro médio e grande
• Seleção flexível de materiais para corpo, disco e sede
• Desempenho confiável de estanqueidade com acesso prático para manutenção
• Disponível para operação manual e automatizada

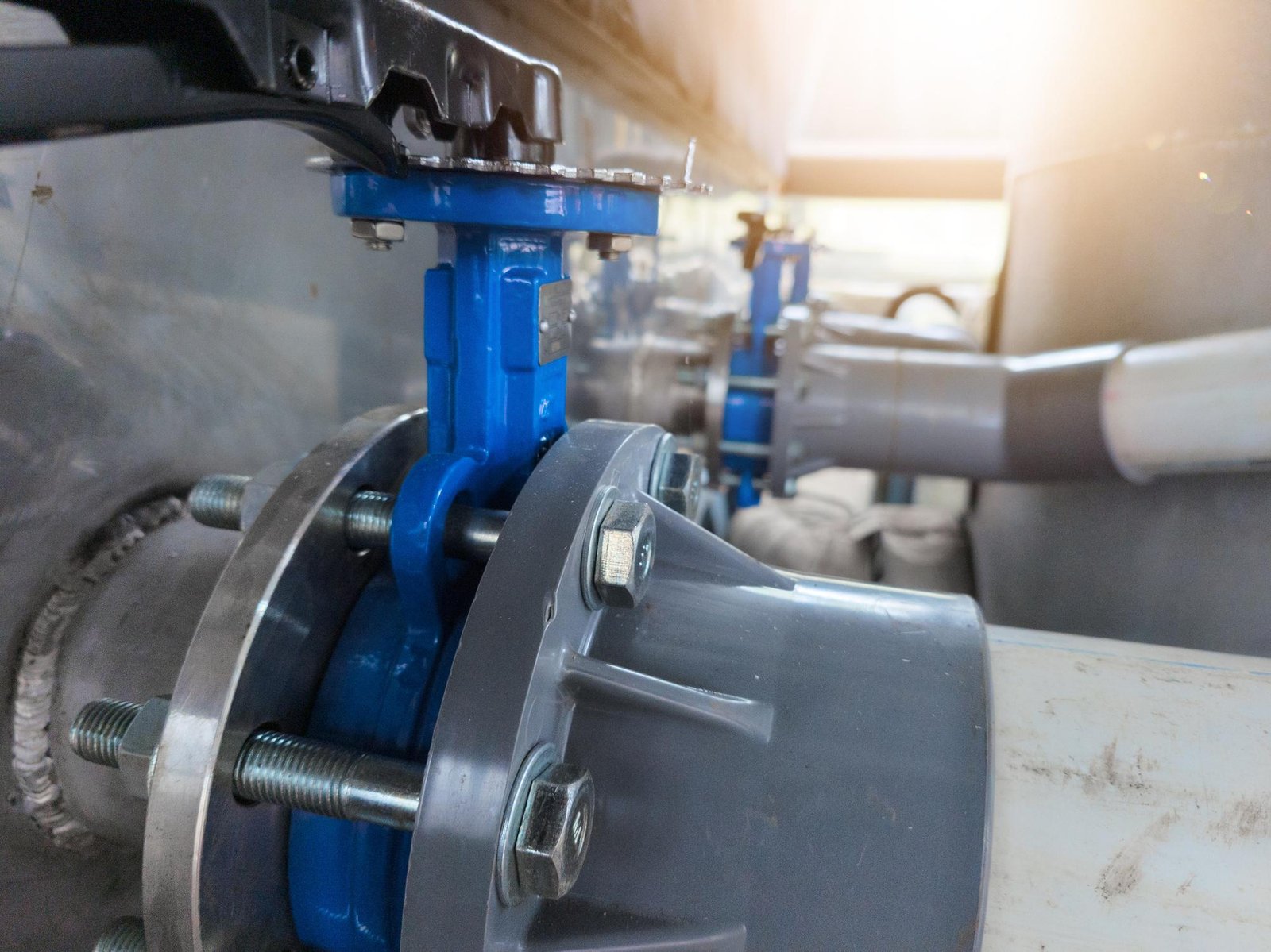

Aplicações

• Sistemas municipais de abastecimento e drenagem de água
• Tubulações de tratamento e distribuição de água
• Sistemas HVAC e de água de resfriamento
• Tubulações de utilidades industriais e de plantas
• Projetos de energia e infraestrutura
• Aplicações de serviço geral e fluidos não agressivos

Opções disponíveis

• Opções de sede em EPDM, NBR, PTFE e baseadas em projeto
• Operação manual com alavanca ou redutor sem-fim
• Pacote de atuador pneumático
• Pacote de atuador elétrico
• Materiais de corpo e disco resistentes à corrosão
• Padrões de flange ANSI, DIN, JIS, BS e GB

Normas e testes

Nossa válvula borboleta flangeada pode ser fabricada de acordo com os padrões internacionais de projeto e os requisitos do cliente.

Os padrões disponíveis podem incluir ANSI, DIN, JIS, BS e GB.

Relatórios de teste, documentos de inspeção e certificados de material podem ser fornecidos de acordo com as especificações do pedido e os requisitos de documentação do projeto.

Por que escolher esta válvula borboleta flangeada

Esta válvula borboleta flangeada é uma solução prática para clientes que necessitam de instalação segura, fechamento confiável e desempenho de serviço estável em tubulações de diâmetro médio e grande.

É especialmente adequada para projetos onde a estabilidade de instalação, longa vida útil e conformidade com normas são importantes.

FAQ

Para que serve uma válvula borboleta flangeada?

Uma válvula borboleta flangeada é comumente usada para fechamento e controle de fluxo em tratamento de água, infraestrutura municipal, sistemas HVAC, linhas de utilidades industriais e tubulações de processo em geral.

Qual a diferença entre uma válvula borboleta flangeada e uma válvula borboleta wafer?

Uma válvula borboleta flangeada utiliza uma conexão de corpo flangeada e é frequentemente preferida para tamanhos maiores ou projetos que exigem um método de instalação mais robusto.

Uma válvula borboleta wafer é mais compacta e é instalada diretamente entre flanges de tubulação.

Quais materiais de sede estão disponíveis para uma válvula borboleta flangeada?

Opções comuns de sede incluem EPDM, NBR e PTFE.

A seleção final do material da sede depende do fluido, temperatura, classe de pressão e requisitos de serviço.

Uma válvula borboleta flangeada pode ser fornecida com atuador?

Sim. Configurações de atuador com redutor sem-fim, pneumático e elétrico estão disponíveis de acordo com os requisitos de controle do projeto.

Para quais fluidos esta válvula borboleta flangeada é adequada?

Geralmente é adequada para água, ar, fluidos de serviço geral e fluidos levemente corrosivos.

A seleção final do material deve ser confirmada de acordo com a condição real de trabalho.

Vocês podem fornecer tamanhos personalizados ou padrões de flange?

Sim. Tamanhos, materiais, tipos de sede, padrões de flange e pacotes de acionamento personalizados podem ser fornecidos de acordo com os requisitos do projeto.

Solicitar orçamento

Procurando um fabricante ou fornecedor confiável de válvula borboleta flangeada?

Entre em contato com a Raymon Valve com suas especificações de tamanho, classe de pressão, fluido, temperatura, padrão de flange e requisitos de operação para suporte técnico e cotação.
