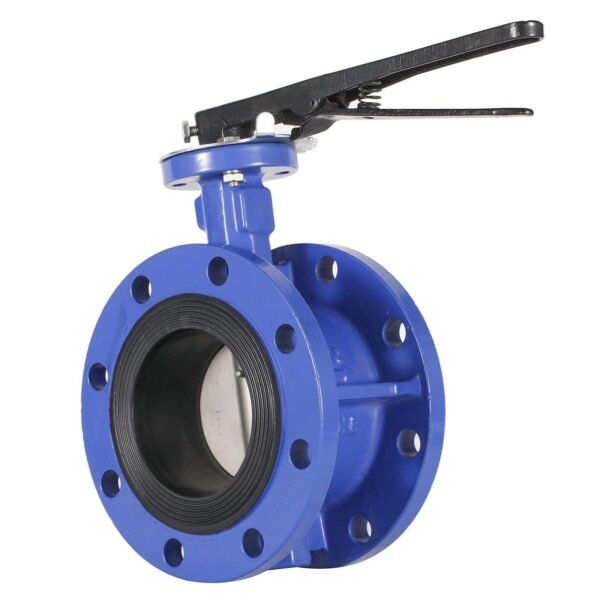

Geflanschte Absperrklappe

Geflanschte Absperrklappe

Raymon Valve liefert Flansch-Absperrklappen für zuverlässige Absperrung und Regelung in der Wasseraufbereitung, kommunalen Infrastruktur, HLK, industriellen Versorgungsleitungen und allgemeinen Prozesssystemen.

Mit einem robusten Flansch-Gehäuse bietet dieses Ventil eine stabile Rohrleitungsverbindung, zuverlässige Dichtleistung und bequeme Bedienung für Anwendungen mittlerer und großer Durchmesser.

Unsere Flansch-Absperrklappen können je nach Druckstufe, Medium, Temperaturbereich und Projektstandards in verschiedenen Materialkombinationen für Gehäuse, Scheibe, Spindel und Sitz geliefert werden.

Manuelle, Schneckengetriebe-, pneumatische und elektrische Antriebsoptionen sind für unterschiedliche Steuerungsanforderungen verfügbar.

Hauptmerkmale

• Robuste Flansch-Gehäuseverbindung für sichere Rohrinstallation
• Geeignet für Rohrleitungssysteme mittlerer und großer Durchmesser
• Zuverlässige Absperr- und Regelungsleistung
• Mehrere Materialoptionen für Gehäuse, Scheibe und Sitz verfügbar
• Manuelle Bedienung, Schneckengetriebe, pneumatische und elektrische Antriebe verfügbar
• Geeignet für Wasser, Luft und allgemeine industrielle Medien

Technische Spezifikationen

Ventiltyp: Flansch-Absperrklappe

Größenbereich: DN100–DN1200 (größere Größen auf Anfrage erhältlich)

Druckstufe: PN10 / PN16 / PN25 / Class 150

Anschlussart: Flanschanschluss

Gehäusewerkstoffe: Gusseisen, Sphäroguss, Kohlenstoffstahl, Edelstahl

Scheibenwerkstoffe: Sphäroguss, Edelstahl 304, Edelstahl 316, Bronze

Sitzwerkstoffe: EPDM, NBR, PTFE, Metallischer Sitz (modellabhängig)

Stem-Werkstoffe: Kohlenstoffstahl, Edelstahl

Betätigung: Handhebel, Schneckengetriebe, Pneumatikantrieb, Elektroantrieb

Anwendbare Medien: Wasser, Luft, allgemeine Betriebsflüssigkeiten, leicht korrosive Medien

Temperaturbereich: Abhängig vom Sitzwerkstoff und den Betriebsbedingungen

Flanschstandards: ANSI, DIN, JIS, BS, GB

Werkstoffe & Konstruktion

Das Gehäuse von Flansch-Absperrklappen ist üblicherweise in Gusseisen, Sphäroguss, Kohlenstoffstahl und Edelstahl erhältlich, um unterschiedlichen Projektanforderungen und Einsatzbedingungen gerecht zu werden.

Die Werkstoffe für den Klappenscheibe werden basierend auf Korrosionsbeständigkeit, Druckstufe und Fluideigenschaften ausgewählt.

Sitzoptionen wie EPDM, NBR, PTFE und andere projektspezifische Werkstoffe können je nach Dichtleistung und Temperaturanforderungen gewählt werden.

Die Flanschkonstruktion eignet sich besonders für größere Rohrleitungssysteme, bei denen eine stärkere Verbindung, einfachere Ausrichtung und ein stabiler Langzeitbetrieb erforderlich sind.

Verschiedene Materialkombinationen können gemäß Industriestandards und Betriebsumgebungen bereitgestellt werden.

Produktvorteile

• Starke und zuverlässige Flanschverbindung für industrielle Rohrleitungssysteme
• Geeignet für Anwendungen mit mittlerem und großem Durchmesser
• Flexible Auswahl von Werkstoffen für Gehäuse, Scheibe und Dichtung
• Zuverlässige Absperrleistung mit praktischem Wartungszugang
• Verfügbar für manuellen und automatisierten Betrieb

Anwendungen

• Kommunale Wasserversorgungs- und Entwässerungssysteme
• Wasseraufbereitungs- und Verteilungsleitungen
• HLK- und Kühlwassersysteme
• Industrielle Versorgungs- und Anlagenleitungen
• Energie- und Infrastrukturprojekte
• Allgemeine Anwendungen und nicht-aggressive Flüssigkeiten

Verfügbare Optionen

• Sitzoptionen aus EPDM, NBR, PTFE und projektspezifisch
• Manuelle Hebel- oder Schneckengetriebebetätigung
• Pneumatik-Aktuator-Paket
• Elektro-Aktuator-Paket
• Korrosionsbeständige Gehäuse- und Scheibenwerkstoffe
• Flanschstandards ANSI, DIN, JIS, BS und GB

Normen & Prüfungen

Unsere flanschlosen Absperrklappen können nach internationalen Projektstandards und Kundenanforderungen gefertigt werden.

Verfügbare Standards können ANSI, DIN, JIS, BS und GB umfassen.

Prüfberichte, Inspektionsdokumente und Materialzertifikate können gemäß Bestellspezifikationen und Projektanforderungen bereitgestellt werden.

Warum diese flanschlosen Absperrklappe wählen

Diese flanschlosen Absperrklappen sind eine praktische Lösung für Kunden, die eine sichere Installation, eine zuverlässige Absperrung und eine beständige Serviceleistung in Rohrleitungen mittlerer und großer Durchmesser benötigen.

Sie eignen sich besonders für Projekte, bei denen Installationsstabilität, lange Lebensdauer und die Einhaltung von Standards wichtig sind.

FAQ

Wofür wird eine flanschlosen Absperrklappe verwendet?

Eine flanschlosen Absperrklappe wird häufig zur Absperrung und Durchflussregelung in der Wasseraufbereitung, kommunalen Infrastruktur, HLK-Systemen, industriellen Versorgungsleitungen und allgemeinen Prozessleitungen eingesetzt.

Was ist der Unterschied zwischen einer flanschlosen Absperrklappe und einer Zwischenflansch-Absperrklappe?

Eine flanschlosen Absperrklappe verwendet eine Flanschverbindung am Gehäuse und wird oft für größere Größen oder Projekte bevorzugt, die eine robustere Installationsmethode erfordern.

Eine Zwischenflansch-Absperrklappe ist kompakter und wird direkt zwischen Rohrflansche montiert.

Welche Sitzmaterialien sind für eine flanschlosen Absperrklappe erhältlich?

Gängige Dichtungsoptionen umfassen EPDM, NBR und PTFE.

Die endgültige Auswahl des Dichtungsmaterials hängt vom Medium, der Temperatur, dem Druck und den Einsatzanforderungen ab.

Kann eine geflanschte Absperrklappe mit einem Antrieb geliefert werden?

Ja. Schneckengetriebe-, pneumatische und elektrische Antriebskonfigurationen sind gemäß den Projektsteuerungsanforderungen erhältlich.

Für welche Medien ist diese geflanschte Absperrklappe geeignet?

Sie ist im Allgemeinen für Wasser, Luft, allgemeine Betriebsflüssigkeiten und leicht korrosive Medien geeignet.

Die endgültige Materialauswahl sollte gemäß den tatsächlichen Arbeitsbedingungen bestätigt werden.

Können Sie kundenspezifische Größen oder Flanschstandards liefern?

Ja. Kundenspezifische Größen, Materialien, Dichtungstypen, Flanschstandards und Antriebspakete können gemäß den Projektanforderungen geliefert werden.

Angebot anfragen

Sie suchen einen zuverlässigen Hersteller oder Lieferanten von geflanschten Absperrklappen?

Kontaktieren Sie Raymon Valve mit Ihren Anforderungen an Größe, Druckstufe, Medium, Temperatur, Flanschstandard und Betrieb für technische Unterstützung und ein Angebot.
