صمامات التحكم الصناعية لتنظيم التدفق والضغط ودرجة الحرارة
تورّد شركة رايموند تكوينات صمامات التحكم المختارة والمقاسّة بناءً على حالات تدفق العملية، انخفاض الضغط، نطاق التحكم، واجب الإغلاق، الضوضاء، التجويف، الوميض، المواد، أداء المشغل ومتطلبات نظام التحكم.
جسم الصمام + الأجزاء الداخلية + المشغل + المحدد + الملحقاتيجب قياس صمامات التحكم بناءً على حالات العملية
حجم الخط وفئة الضغط لا يحددان صمام التحكم. يبدأ الاختيار بحالات التدفق الدنيا والعادية والقصوى وظروفها الأولية والنهائية. ثم يتم هندسة جسم الصمام، والأجزاء الداخلية، والمشغل، والمحدد كحزمة واحدة.
تكوينات صمامات التحكم قيد الإعداد
سيتم تفعيل صفحات المنتجات المستقلة فقط بعد التحقق من المواصفات، وحقول التحجيم، والرسومات والصور. لا توجد بطاقة أدناه تؤدي إلى صفحة مفقودة.
صمام تحكم غلوب
ترتيب جسم وصمام خطي للحاجة إلى الخنق والإغلاق المصممة هندسيًا.

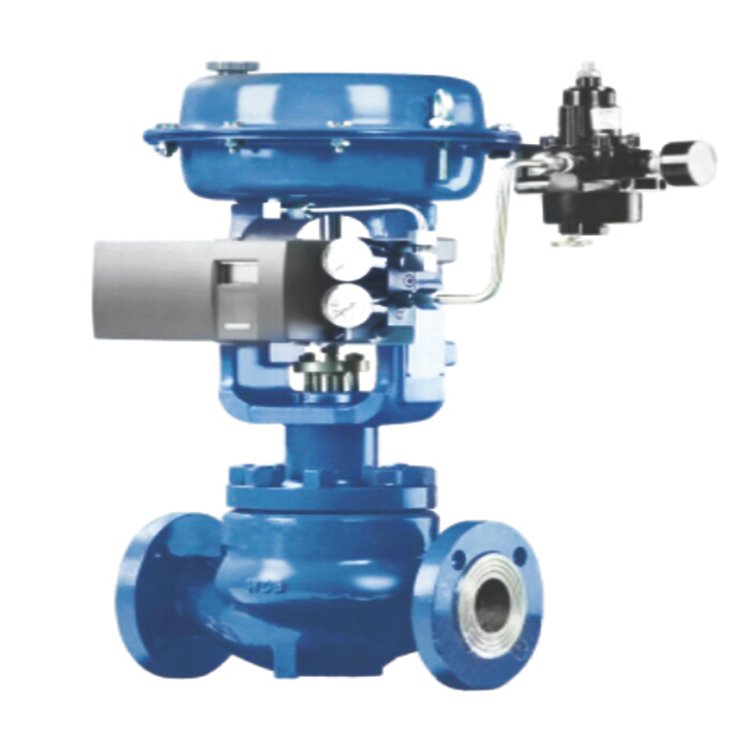

الصفحة قيد الإعدادصمام تحكم بقفص توجيه
تم اختيار الحشوة الموجهة، المتوازنة أو المساعدة بالضغط حول الاستقرار، الدفع، وانخفاض الضغط.
الصفحة قيد الإعدادصمام تحكم زاوي
تم تقييم نمط جسم بزاوية تسعين درجة لمهام انخفاض الضغط العالي، الوميض، أو تخطيط الأنابيب.
الصفحة قيد الإعدادصمام تحكم مضاد للتكهف
تم اختيار الحشوة متعددة المراحل أو إدارة الضغط من تحليل استعادة ضغط السائل والتكهف.
الصفحة قيد الإعدادصمام تحكم منخفض الضوضاء
تم هندسة ترتيب حشوة خاص أو ناشر من سرعة الغاز، نسبة الضغط، والأهداف الصوتية.
الصفحة قيد الإعدادصمام تحكم هوائي
حزمة مشغل غشائي أو مكبسي مع محدد ومسار فشل محدد للمشروع.
الصفحة قيد الإعدادصمام تحكم كهربائي
حزمة مشغل كهربائي تم اختيارها من الدفع أو عزم الدوران، السرعة، دورة العمل، وإشارة التحكم.
الصفحة قيد الإعدادمنظم تشغيل ذاتي
تنظيم الضغط أو التدفق بالطاقة العملية حيث يناسب تصميم التشغيل الذاتي المؤهل المهمة.
الصفحة قيد الإعدادكيفية تحديد مواصفات صمام التحكم الصناعي
توفير جميع حالات التشغيل المستقر وحالات الاضطراب، ثم التحقق من التحجيم، اختيار الحشوة، سلطة المشغل، وملحقات التحكم كحزمة هندسية كاملة.
| مشكلة في التطبيق | استجابة هندسية | البيانات المطلوبة |
|---|---|---|
| انخفاض كبير في ضغط السائل | تقييم التجويف، الاختناق، التشذيب المرحلي واستعادة الضغط | ضغط البخار، الضغط الحرج، درجة الحرارة، التدفق وضغط الدخول/الخروج |
| السائل الوامض | اختيار الهندسة والمواد لسرعة الطور المزدوج والتعرض للتآكل | ظروف العملية، الأنابيب النهائية، حدود المواد والسرعة المسموح بها |
| نسبة ضغط غاز عالية | تقييم التدفق المختنق، التنبؤ الصوتي، التشذيب المرحلي وخيارات الناشر | تركيبة الغاز، الوزن الجزيئي، درجة الحرارة، الضغوط، التدفق وهدف الضوضاء |
| نطاق تشغيل واسع | التحقق من الخاصية المثبتة، قابلية التغيير، الحد الأدنى للفتحة ودقة المشغل | جميع حالات التشغيل، منحنى النظام، فلسفة التحكم والتحويل المطلوب |
| إغلاق محكم | تنسيق بناء المقعد، فئة التسرب، قوة المشغل، ووضع الإغلاق عند الفشل | الضغط التفاضلي الأقصى للإغلاق، درجة الحرارة، دورات التشغيل، ومعيار التسرب |
يجب استخدام طريقة معترف بها وبيانات عملية تم التحقق منها لتحديد الحجم. قد يؤدي الاختيار بناءً على حجم الأنبوب الاسمي وحده إلى تحكم ضعيف، ضوضاء مفرطة، أو تلف مبكر للأجزاء الداخلية.
يجب أن يتحكم المشغل في الصمام ويغلقه تحت أسوأ الظروف
يتم اختيار المشغل بناءً على أقصى قوة دفع أو عزم دوران مطلوب، الإمداد المتاح، إجراء الفشل، السفر، وقت التشغيل، واجبات التشغيل المتكرر، والتصنيف البيئي. يجب أن تتطابق وحدة تحديد الموضع والملحقات مع بنية التحكم في الموقع.
المعلومات المطلوبة لتحجيم صمام التحكم
قدم صفًا منفصلاً لكل حالة تشغيل: الحد الأدنى، العادي، الأقصى، وحالة الاضطراب.
محتوى صمام التحكم المتوفر حاليًا
استخدم هذه الصفحات الحالية للتثقيف الأولي، ثم قدم حالات العملية الكاملة للتحجيم والاختيار.
الأسئلة الشائعة حول صمامات التحكم الصناعية
لماذا لا يكفي حجم الخط لاختيار صمام تحكم؟
تعتمد سعة الصمام المطلوبة على خصائص السائل والتدفق وانخفاض الضغط. قد يكون صمام بحجم الخط كبيرًا جدًا، ويعمل بفتحات صغيرة جدًا ويوفر استقرارًا ضعيفًا أو نطاقًا قابلاً للاستخدام محدودًا.
ما الذي يسبب التجويف في صمام تحكم سائل؟
يمكن أن يحدث التجويف عندما ينخفض الضغط المحلي عن ضغط البخار ثم يتعافى في المصب، مما يؤدي إلى انهيار فقاعات البخار. تعتمد الشدة على ظروف العملية، واستعادة ضغط الصمام، وتصميم الأجزاء الداخلية.
كيف يتم اختيار وضع الفشل المفتوح أو الفشل المغلق؟
يأتي إجراء الفشل من فلسفة سلامة العملية والتحكم. يجب بعد ذلك اختيار ترتيب المشغل والصمام لتحقيق هذا الموضع عند فقدان الأداة أو الإشارة المحددة.
ما هي بيانات العملية المطلوبة للتحجيم؟
لكل حالة تشغيل، قدم خصائص السائل، الطور، معدل التدفق، ضغط الدخول، ضغط المخرج ودرجة الحرارة، جنبًا إلى جنب مع بيانات الأنابيب، وحدود الضوضاء، وضغط الإغلاق، ومتطلبات التحكم.
إرسال جميع حالات عمليات صمامات التحكم
سنقوم بمراجعة أساس التحجيم، جسم الصمام والأجزاء الداخلية، المشغل، الملحقات، نطاق الاختبار والتوثيق.
Treat the valve, trim, actuator and controls as one dynamic package
A control valve selected from maximum flow alone can be unstable, noisy or rapidly damaged. Every operating case must be sized and checked against the chosen trim and actuator.
Process-control engineers, EPC instrument teams and package buyers.
Control-valve technical evaluation and RFQ preparation. Search-volume data is not asserted without connected GSC or keyword-tool evidence.
| القرار | لماذا يغير العرض | مسار المراجعة الموصى به | الأدلة المطلوبة |
|---|---|---|---|
| Sizing envelope | Minimum, normal and maximum cases may require different travel and pressure-drop margins. | Calculate every credible case and review installed behavior. | Process cases and sizing sheet |
| Energy management | Cavitation, flashing, gas noise and velocity damage require different responses. | Identify the physical mechanism before selecting trim. | Noise/cavitation/velocity calculation |
| Shutoff and packing | Leakage class, emissions and packing friction affect trim and actuator. | State shutoff conditions separately from control cases. | Leakage requirement and sealing design |
| Actuator and controls | Fail action, utility limits and accessories determine functional performance. | Size thrust with packing, unbalance and safety margin. | Actuator calculation and hook-up |
ثلاثة سياقات واقعية لاختبار المواصفات
هذه سيناريوهات توضيحية لاتخاذ القرارات الهندسية - وليست مشاريع عملاء مسماة، أو ادعاءات أداء مثبتة، أو وعود بالملاءمة.
ضغط القرار: Cavitation can damage trim and downstream pipe.
المسار الهندسي: Review staged pressure reduction and outlet velocity.
ضغط القرار: Aerodynamic noise and outlet Mach number can govern sizing.
المسار الهندسي: Evaluate low-noise trim, body size and downstream treatment together.
ضغط القرار: The vapor phase persists downstream and cannot be eliminated by anti-cavitation trim.
المسار الهندسي: Manage velocity, erosion path, body pattern and materials.
الأدلة التي يجب أن توجد قبل الموافقة الفنية
Send all flow cases and the control/fail-action philosophy
ضع علامة على المدخلات المؤكدة والافتراضات الأولية والأسئلة المفتوحة بشكل منفصل حتى تتمكن المراجعة الأولى من التركيز على المخاطر.
