صمام غلوب DKJ61 للعزل الفراغي

هذا الصمام مناسب لدرجات حرارة تشغيل أقل من 400 درجة مئوية وأقل من 550 درجة مئوية. الوسط التشغيلي للمياه، البخار وخطوط أنابيب النفط، كجهاز فتح وإغلاق، خاصة لمحطات الطاقة الحرارية، الطب، الورق وغيرها من أنظمة التكثيف والتفريغ في التوربينات البخارية، للعب دور العزل الفراغي والتأثير الختامي.

أرسل استفسارك اليوم

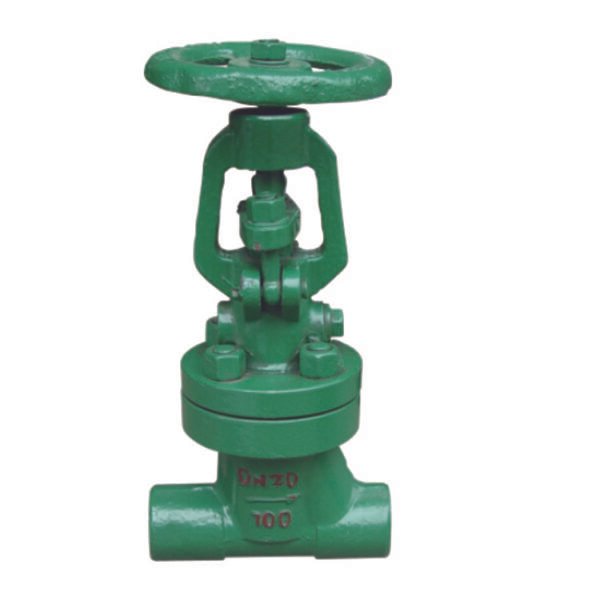

DKJ61 vacuum isolation globe valve



نظرة عامة على المنتج

هذا الصمام مناسب لدرجات حرارة تشغيل أقل من 400 درجة مئوية وأقل من 550 درجة مئوية. الوسط التشغيلي للمياه، البخار وخطوط أنابيب النفط، كجهاز فتح وإغلاق، خاصة لمحطات الطاقة الحرارية، الطب، الورق وغيرها من أنظمة التكثيف والتفريغ في التوربينات البخارية، للعب دور العزل الفراغي والتأثير الختامي.

مميزات المنتج

  1. شكل الهيكل: صمام بوابة مانع للتسرب بالفراغ يعتمد على جهاز مانع للتسرب بالفراغ وهيكل بوابة مزدوج متوازي، صمام قطع مانع للتسرب بالفراغ يعتمد على جهاز مانع للتسرب بالفراغ وهيكل رفع مباشر.
  2. وضع التشغيل: يدوي، كهربائي، نقل بالتروس.
  3. وضع التوصيل: توصيل بلحام سوكيت، توصيل فلنجي، توصيل بلحام تناكبي.
  4. تتشكل آلية إحكام الفراغ من خلال مزيج من الكبش، وإطار التوجيه، والزنبرك، ويمكن تحقيق التعويض الذاتي بعد الاحتكاك.
  5. إطار التوجيه وجسم الصمام يوجهان الحركة، مما يضمن الفتح والإغلاق المتزامن للبوابة المزدوجة.
  6. صمام إيقاف العزل الفراغي: جذع الصمام والقرص يتبنيان اتصالاً ديناميكيًا، والصمام ومقعد الصمام يختمان عموديًا، وشوط الفتح والإغلاق وارتفاع الصمام صغيران.
  7. يتم تركيب جهاز ختم تفريغ في حشوة التعبئة. تم تركيب مشبك حبر المصنع المرن عالي القوة، وحشو التمدد من سلك النيكل، وشبكة سلك النيكل المصنوعة من سبيكة النيكل المغلفة بالمعدن المعدل من بولي تترافلوروإيثيلين، وحلقة منع التسرب، وتم حقن شحم السيليكون عالي التفريغ بين الحشوة وحلقة منع التسرب لتحسين الختم بين الحشو والجذع، بحيث يتم فصل ارتفاع النظام عن الغلاف الجوي.

♦ مواصفات الأداء

نوع المنتج  اختبار قوة الغلاف (MPa) اختبار الختم العلوي (MPa) اختبار الختم (P)

درجة الحرارة المطبقة
DKJ61H-40 6.0 4.4  ماء، بخار، هواء W400
DKJ61H-64 9.6 7.0
DKJ61H-100 15.0 11.0
DKJ61H-401 6.0 4.4 ماء، بخار، هواء W550
DKJ61H-641 9.6 7.0
DKJ61H-100I 15.0 11.0



♦ مواد الأجزاء الرئيسية

اسم الجزء الجسم، الغطاء جذع قرص سطح منع التسرب صمولة الجذع حشو  مثبت
DKJ61H-C 25 أو WCB 2Cr13 25 H: فولاذ مقاوم للصدأ  برونز الألومنيوم جرافيت مركب موسع فولاذ كربوني عالي الجودة
DKJ61Y-I  كروم موليبدينوم نحاس 25Cr2Mo1VA 12Cr1Mo1VA  كربيد التنجستن AlCuCr

♦ حجم الشكل الرئيسي وحجم التوصيل

القطر الاسمي

DN (مم)

 (مم) الوزن (كجم)
L H D d D1 I a لا
DKJ61-40
10 130 245 36 11 18.4 10 37 درجة 30 دقيقة 12 درجة مئوية 6.5
15 130 245 36 16 22.5 10 37 درجة 30* 12 درجة مئوية 7
20 150 265 44 21 28.5 11 37 درجة 30، 16 درجة مئوية 7.8
25 160 270 48 26 34.5 12 37 درجة 30 دقيقة 20 درجة مئوية 8.5
32 180 285 48 34 37 درجة 30 دقيقة 20 درجة مئوية 12
40 200 320 55 40 37 درجة 30 دقيقة 24 درجة مئوية 15
50 230 365 64 48 37 درجة 30 دقيقة 32 درجة مئوية 25
65 290 410 82 66 37 درجة 30 دقيقة 30 درجة مئوية 39
80 310 430 95 78 37 درجة 30* 30 درجة مئوية 50
100 350 470 117 100 37 درجة 30 دقيقة 35 درجة مئوية 65
125 400 500 143 126 37 درجة 30 دقيقة 35 درجة مئوية 72
150 480 533 167 150 37 درجة و 30 دقيقة, 40 درجة مئوية 84
DKJ61-64
10 130 245 36 10 18.4 10 37 درجة 30 دقيقة 12 درجة مئوية 6.5
15 130 245 36 15 22.5 10 37 درجة 30 دقيقة 12 درجة مئوية 7
20 150 265 44 20 28.5 11 37 درجة 30 دقيقة 16 درجة مئوية 7.8
25 160 270 48 25 34.5 12 37 درجة 30* 20 درجة مئوية 8.5
32 180 280 48 33 37 درجة 30 دقيقة 20 درجة مئوية 13
40 260 320 55 39 37 درجة 30* 24 درجة مئوية 17
50 300 365 64 48 37 درجة 30 دقيقة 32 درجة مئوية 28
65 340 410 82 65 37 درجة و 30 ثانية 32 درجة مئوية 41
80 380 430 95 76 37 درجة 30 دقيقة 36 درجة مئوية 52
100 430 470 117 98 37 درجة و 30 دقيقة’ 40 درجة مئوية 68
125 500 500 143 123 37 درجة 30 دقيقة 40 درجة مئوية 77
150 550 533 167 148 37 درجة 30 دقيقة 50 درجة مئوية 89
DKJ61-100
10 130 245 36 10 18.4 10 37 درجة 30 دقيقة 12 درجة مئوية 7
15 130 245 36 14 22.5 10 37 درجة 30 دقيقة 12 درجة مئوية 7.6
20 150 265 44 20 28.5 11 37 درجة مئوية 3CT 16 درجة مئوية 8.7
25 160 270 48 25 34.5 12 37 درجة 30 دقيقة 20 درجة مئوية 10.5
32 180 285 48 32 37 درجة 30 دقيقة 20 درجة مئوية 16
40 260 320 55 38 37 درجة 30 دقيقة 24 درجة مئوية 22
50 300 355 64 48 37 درجة 30 دقيقة 32 درجة مئوية 33
65 340 410 82 63 37 درجة و 30 دقيقة’ 32 درجة مئوية 47
80 380 430 95 74 37 درجة 30* 36 درجة مئوية 61
100 430 470 117 97 37 درجة 30 دقيقة 40 درجة مئوية 73
125 500 500 143 123 37 درجة 30* 40 درجة مئوية 79
150 550 533 167 148 37 درجة 30 دقيقة 50 درجة مئوية 94



الضمان

سنة واحدة
مخصص

ODM، OBM، إعادة هندسة البرمجيات
مكان المنشأ

الصين ونزهو
الميناء

شنغهاي
الطاقة

يدوي
درجة حرارة الوسط

درجة حرارة عالية، درجة حرارة متوسطة، درجة حرارة عادية
