So wählen Sie Kugelhähne für Hochdruckanwendungen aus
Die Auswahl eines Kugelhahns für den Hochdruckbetrieb ist nicht nur eine Frage der Wahl einer höheren Druckstufe. Eine zuverlässige Hochdruck-Kugelhahn-Auswahl sollte die Ventilkonstruktion, die Druck-Temperatur-Einstufung, das Sitzdesign, die Werkstoffe von Gehäuse und Innengarnitur, den Anschluss, die Entlastung des Hohlraumdrucks, die Prüfanforderungen und die tatsächlichen Betriebsbedingungen der Rohrleitung oder des Prozesssystems berücksichtigen.
In Öl- und Gaspipelines, Kompressorstationen, Wasserinjektionsleitungen, Chemieanlagen, Kraftwerken und Hochdruck-Versorgungssystemen muss das Ventil oft unter hohem Differenzdruck dicht schließen. In diesen Anwendungen ist ein Zapfengelagerter Kugelhahn normalerweise bevorzugt, da die Kugel mechanisch durch obere und untere Zapfen gestützt wird. Dieses Design reduziert die direkte Belastung der Sitze und hilft, das Betriebsdrehmoment bei großen Nennweiten oder im Hochdruckbetrieb stabiler zu halten als bei einem schwimmend gelagerten Kugelhahn.
Aus technischer Sicht ist das richtige Ventil dasjenige, das Druck, Temperatur, Medium, Nennweite der Rohrleitung, Betriebsart, Dichtheitsanforderung und Prüfnorm erfüllt. Ein Ventil, das auf dem Papier überdimensioniert erscheint, kann im Betrieb versagen, wenn das Sitzmaterial falsch ist, wenn der eingeschlossene Hohlraumdruck ignoriert wird oder wenn der Antrieb anhand des Drehmoments aus dem Katalog statt anhand tatsächlicher Differenzdruckdaten ausgewählt wird.
Was bedeutet “Hochdruck” bei Kugelhähnen?
Bei der Ventilauswahl sollte “Hochdruck” nicht nur anhand der auf dem Typenschild aufgedruckten Zahl beurteilt werden. Die tatsächliche Auswahl hängt von der Ventilgröße, dem Auslegungsdruck, der Auslegungstemperatur, der Druckstufe, dem Medium, der Strömungsgeschwindigkeit, Druckschwankungen, der erforderlichen Absperrleistung und der geltenden Ventilnorm ab.
In typischen industriellen Kugelhahnprojekten werden Klasse 600, Klasse 900, Klasse 1500 und Klasse 2500 üblicherweise als Hochdruckbereiche betrachtet. Der zulässige Betriebsdruck ist jedoch nicht allein durch die Klassennummer festgelegt. Er ändert sich mit der Werkstoffgruppe und der Temperatur. Deshalb sollte die Druck-Temperatur-Einstufung gemäß ASME B16.34 oder der projektspezifischen Norm überprüft werden, anstatt sich nur auf die Angabe der Druckklasse zu verlassen.
Zum Beispiel hat ein Kugelhahn aus Kohlenstoffstahl der Klasse 900 bei Umgebungstemperatur und derselbe Ventil bei erhöhter Temperatur nicht denselben zulässigen Druck. Das Gehäuse mag noch akzeptabel sein, aber der Weichsitz, die Graphitpackung, die Elastomer-Dichtung, die Verschraubung oder die Dichtung können zur begrenzenden Komponente werden. Bei Hochdruckanwendungen muss jede drucktragende und abdichtende Komponente als vollständige Baugruppe überprüft werden.
Technische Anmerkung
Die Auswahl für Hochdruckanwendungen sollte von den Auslegungsbedingungen ausgehen und nicht vom Produktkatalog. Fragen Sie nach Normaldruck, maximalem Auslegungsdruck, Prüfdruck, Betriebstemperatur, Fluidezusammensetzung, Durchflussrichtung und maximalem Differenzdruck, bevor Sie die Ventilkonstruktion auswählen.

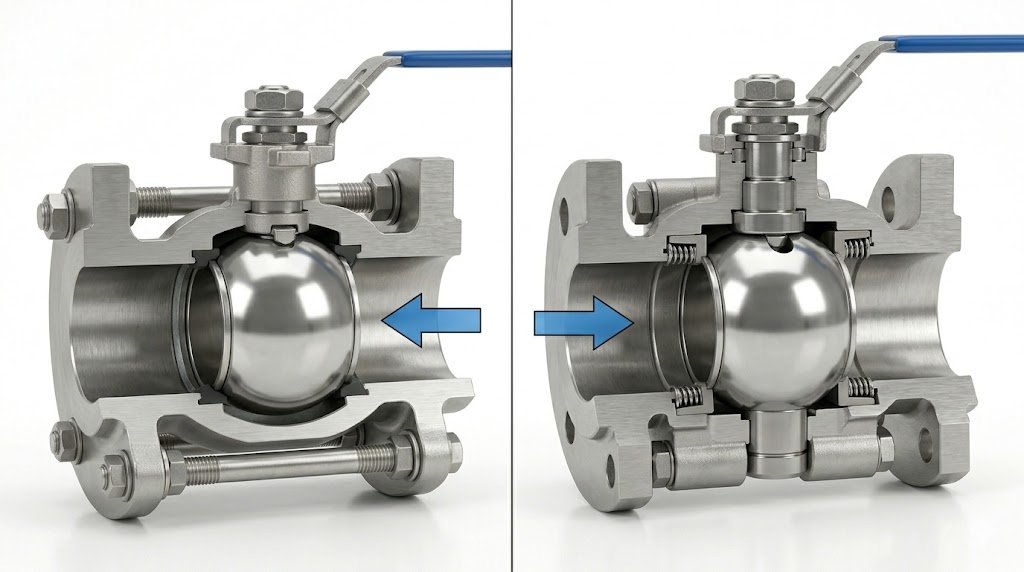

Schwimmend gelagerter Kugelhahn oder Zapfengelenkter Kugelhahn?
Eine der wichtigsten Entscheidungen bei Hochdruck-Kugelhahn-Auswahl ist, ob ein schwimmend gelagertes Kugeldesign oder eine zapfengelenkte Konstruktion verwendet werden soll. Beides sind Vierteldreh-Kugelhähne, aber ihr Lastpfad ist unterschiedlich.
Schwimmend gelagerter Kugelhahn
Ein schwimmend gelagerter Kugelhahn nutzt den Leitungsdruck, um die Kugel gegen den nachgeschalteten Sitz zu drücken. Dieses Design ist einfach, kompakt und wird häufig für kleine bis mittlere Größen und moderate Druckanwendungen eingesetzt. Es kann eine dichte Absperrung bieten, wenn das Medium sauber ist und der Druckbereich innerhalb der Grenzen des Sitzdesigns liegt.
Die Einschränkung tritt auf, wenn Ventilgröße und Druck steigen. Die auf die Kugel wirkende Kraft steigt mit dem Druck und der Kugeloberfläche. Infolgedessen steigen die Sitzlast und das Betätigungsmoment. Bei größeren Hochdruckventilen kann dies zu einer schweren manuellen Betätigung, einer Überdimensionierung des Antriebs, Sitzverformung oder schnellerem Sitzverschleiß führen.
Zapfengelagerter Kugelhahn
Ein zapfengelenkter Kugelhahn verwendet mechanische Stützen oben und unten an der Kugel. Die Kugel wird von der Zapfenstruktur getragen, während federbelastete Sitze sich zur Kugel bewegen, um den Dichtkontakt aufrechtzuerhalten. Diese Anordnung ist besonders nützlich, wenn das Ventil unter hohem Differenzdruck betrieben werden muss.
Für Hochdruckanwendungen bietet ein zapfengelenkter Kugelhahn mehrere technische Vorteile:
- Geringeres Betätigungsmoment im Vergleich zu großen Hochdruck-Kugelhähnen mit schwimmender Kugel.
- Bessere Kugelstabilität in großvolumigen Rohrleitungen.
- Kontrolliertere Sitzbelastung unter Druck.
- Bessere Eignung für Getriebe-, pneumatische, elektrische oder hydraulische Antriebe.
- Praktischere Konfiguration für Doppelblock- und Entlüftungsanforderungen.
- Verbesserte Zuverlässigkeit bei Rohrleitungsisolierung und Notabschaltung.
Aus diesem Grund ist bei Anwendungen mit großen Abmessungen, hoher Druckstufe, hohem Differenzdruck, betätigtem Betrieb oder für Rohrleitungsisolierungsaufgaben das Zapfengelenk-Design normalerweise die geeignetere Wahl.
Wichtige Auswahlfaktoren für Hochdruck-Kugelhähne
1. Auslegungsdruck und -temperatur bestätigen
Der erste Schritt ist die Definition der realen Betriebsbedingungen. Wählen Sie das Ventil nicht nur nach Rohrleitungsgröße oder Nenn-Druckstufe aus. Eine ordnungsgemäße Anfrage sollte Folgendes beinhalten:
- Normaler Betriebsdruck
- Maximaler Auslegungsdruck
- Hydrostatischer Prüfdruck, falls spezifiziert
- Normale Betriebstemperatur
- Maximale und minimale Auslegungstemperatur
- Druckstoß- oder Kompressorstartbedingung
- Maximaler Differenzdruck während des Öffnens und Schließens
Die Temperatur ist ein kritischer Faktor, da sich die Materialfestigkeit, das Sitzverhalten, die Leistung von Elastomeren und die Dichtfähigkeit der Packung mit der Temperatur ändern. Ein Ventilkörper kann für die Druckstufe geeignet sein, aber das Sitzmaterial ist möglicherweise nicht für die gleiche Druck-Temperatur-Bedingung geeignet.
Anwendungsfall: Hochdruck-Wasserinjektionsleitung
Problem: Eine Wasserinjektionsleitung verwendete einen weichdichtenden Kugelhahn, der nur nach Druckstufe ausgewählt wurde. Nach mehreren Monaten ließ sich das Ventil nur noch schwer betätigen und der Sitz zeigte Extrusionsspuren.
Ursache: Die Druckstufe des Ventilkörpers war akzeptabel, aber das Sitzmaterial wurde nicht gegen den maximalen Differenzdruck und die Temperatur geprüft. Hoher Druck, der auf einen relativ weichen Sitz wirkt, verursachte Verformungen bei wiederholter Betätigung.
Vermeidung: Maximalen Differenzdruck, Grenzen des Sitzmaterials und tatsächliche Betriebstemperatur bestätigen. Für Wasserinjektionsdienste mit höherem Druck sollte ein zapfengelagertes Design mit geeignetem, verstärktem Sitzmaterial oder eine metallisch dichtende Option geprüft werden.
2. Korrekte Druckstufe auswählen
Gängige Druckstufen für Hochdruck-Kugelhähne umfassen Class 600, Class 900, Class 1500 und Class 2500. Die endgültige Auswahl sollte auf dem Auslegungsdruck, der Auslegungstemperatur, der Werkstoffgruppe, der Flanschbewertung und der Projektvorgabe basieren.
Für Rohrleitungsdienste in Erdöl- und Erdgassystemen, API 6D wird häufig spezifiziert, da es die Anforderungen für Auslegung, Herstellung, Montage, Prüfung und Dokumentation von Kugel-, Rückschlag-, Schieber- und Steckventilen für Rohrleitungs- und Piping-Systeme abdeckt. Für metallisch dichtende Kugelhähne, die in Erdöl-, Petrochemie- und Industrieanwendungen eingesetzt werden, API 608 kann je nach Ventildurchmesser, Anschlussart und Projektanforderung ebenfalls relevant sein.
Eine höhere Druckstufe ist nicht immer besser. Sie erhöht die Wandstärke des Ventils, das Gewicht, das Drehmoment des Antriebs, die Schraubenlast, die Kosten und die Installationsschwierigkeit. In der technischen Beschaffung sollte die korrekte Druckstufe technisch begründet und nicht ohne Berechnung überdimensioniert werden.
Checkliste zur Auswahl der Druckstufe
| Prüfpunkt |
Warum es wichtig ist |
| Auslegungsdruck |
Definiert die Mindestanforderung an die Druckfestigkeit. |
| Auslegungstemperatur |
Reduziert den zulässigen Druck je nach Werkstoff und Standard-Nenndrucktabellen. |
| Flansch-Druckstufe der Rohrleitung |
Der Anschluss des Ventils muss der Druckstufe des Rohrleitungssystems entsprechen. |
| Werkstoffgruppe |
Unterschiedliche Werkstoffe haben unterschiedliche Druck-Temperatur-Werte. |
| Stoßdruck |
Pumpenausfall, Verdichterstart oder schnelles Schließen können den normalen Betriebsdruck überschreiten. |
| Prüfanforderung |
Hydrostatische Prüfungen und Dichtheitsprüfungen können einen höheren temporären Druck als den normalen Betriebsdruck erfordern. |
3. Wählen Sie das richtige Armaturengehäuse-Design
Hochdruck-Kugelhähne sind in verschiedenen Gehäusekonstruktionen erhältlich. Die richtige Wahl hängt vom Druckniveau, den Wartungsanforderungen, dem Leckagerisiko, der Zugänglichkeit der Rohrleitung und der Wartungsphilosophie des Betreibers ab.
Zapfengelagerter Kugelhahn mit seitlichem Einbau
Zapfengelagerte Kugelhähne mit seitlichem Einbau werden häufig in Prozessleitungen und Pipeline-Stationen eingesetzt. Das Gehäuse ist üblicherweise als zweiteilige oder dreiteilige verschraubte Konstruktion ausgeführt. Dieses Design ist praktisch für große Nennweiten und hohe Druckklassen, bei denen eine Demontage vor Ort und eine Wartung in der Werkstatt akzeptabel sind.
Es eignet sich für Öl- und Gaspipelines, Verdichterstationen, Hochdruck-Versorgungsleitungen und allgemeine Prozess-Absperrungen.
Zapfengelagerter Kugelhahn mit oberem Einbau
Kugelhähne mit oberem Einbau ermöglichen die Inspektion und Wartung von innen durch die Oberseite, nachdem die Leitung druckentlastet wurde. Das Armaturengehäuse kann in der Pipeline installiert bleiben. Dieses Design ist nützlich, wenn der Ausbau des Ventils aus der Pipeline größere Stillstandarbeiten erfordern würde.
Es wird oft für erdverlegte Pipelines, kritische Absperrpunkte, große Prozessanlagen und Anwendungen in Betracht gezogen, bei denen der Inline-Wartungszugang wichtig ist.
Vollständig geschweißter Kugelhahn
Vollständig geschweißte Kugelhähne reduzieren externe Leckagewege, da das Gehäuse verschweißt und nicht verschraubt ist. Sie werden häufig in Ferngasleitungen, im Erdverlegungsbetrieb, in Fernwärmesystemen und in Übertragungsleitungen eingesetzt, bei denen eine lange Lebensdauer und ein geringes externes Leckagerisiko wichtig sind.
Die Einschränkung ist die Wartung. Nach der Installation ist die interne Reparatur im Vergleich zu verschraubten Gehäusekonstruktionen stärker eingeschränkt. Aus diesem Grund sollte eine vollständig geschweißte Konstruktion zusammen mit einer klaren Lebensdauer- und Wartungsstrategie ausgewählt werden.
Technische Fallstudie: Ventil für erdverlegte Gaspipeline
Problem: Ein Kugelhahn mit verschraubtem Gehäuse wurde in einer erdverlegten Hochdruck-Gasleitung eingesetzt. Mehrere Jahre später erschwerten Korrosion an der Gehäuseverbindung und der begrenzte Zugang die Inspektion.
Ursache: Das Gehäusedesign des Ventils wurde aus Kostengründen und wegen der Verfügbarkeit ausgewählt, aber die Installationsumgebung erforderte geringe externe Leckpfade und minimalen Wartungszugang.
Vermeidung: Für vergrabene Gasleitungsdienste sollten während der Auswahlphase voll verschweißte, zapfengelagerte Kugelhähne, das Beschichtungssystem, die Stielverlängerung, die Entleerungs- und Entlüftungsanordnung sowie der externe Korrosionsschutz bewertet werden.
4. Geeignete Anschlussenden auswählen
Der Typ der Anschlussenden beeinflusst die Dichtigkeit, die Installationsmethode, die Wartungsfreundlichkeit und das Risiko externer Leckagen. Bei Hochdruckanwendungen sollte das Anschlussende des Ventils der Rohrleitungsklasse und den Installationsanforderungen entsprechen.
Flanschanschluss
Geflanschte Hochdruck-Kugelhähne sind einfach zu installieren und zu demontieren. Sie werden häufig in Prozessanlagen, Raffinerien, Chemieanlagen, Kompressorstationen und Pipeline-Terminals eingesetzt. Der Hauptvorteil ist die Wartungsfreundlichkeit. Das Hauptrisiko ist die Leckage der Flanschverbindung, wenn die Auswahl der Dichtung, der Zustand der Flanschflächen, die Schraubenqualität oder das Anziehverfahren nicht kontrolliert werden.
Bei geflanschten Hochdruckventilen prüfen Sie den Flanschstandard, den Flanschtyp, den Dichtungstyp, das Schraubenmaterial, die Schraubenanzugsreihenfolge und die Flucht der Flansche. Je nach Druckstufe und Projektvorgabe können Ausführungen mit erhöhter Fläche (Raised Face) und Ringtyp (Ring Type Joint) verwendet werden.
Stumpfschweißenden
Kugelhähne mit Stumpfschweißenden werden häufig in Hochdruckleitungen eingesetzt, bei denen eine dauerhafte Verbindung und ein reduziertes Risiko von Flanschleckagen erforderlich sind. Sie bieten eine starke Verbindung zur Pipeline, die Demontage ist jedoch schwieriger und die Schweißnahtqualitätskontrolle wird Teil der Installationsqualität des Ventils.
Bestätigen Sie vor der Auswahl von Stumpfschweißenden den Rohrleitungsplan (Pipe Schedule), die Schweißnahtvorbereitung, die Materialverträglichkeit, das Schweißverfahren, die Anforderung an die Wärmebehandlung nach dem Schweißen (falls zutreffend) und ob interne Weichdichtungen während des Schweißens geschützt werden müssen.
Gewinde- oder Muffenschweißenden
Kugelhähne mit Gewinde- und Muffenschweißenden werden hauptsächlich für kleine Größen verwendet. Bei Hochdruckanwendungen mit kleinen Nennweiten werden Muffenschweißenden oft Gewindeenden vorgezogen, wenn Leckagerisiko und mechanische Festigkeit wichtig sind. Gewindeanschlüsse können für einige Versorgungs- oder Instrumentierungsanwendungen akzeptabel sein, sollten jedoch bei Vibrationen, thermischen Zyklen oder im Umgang mit gefährlichen Medien vorsichtig eingesetzt werden.
5. Geeignete Gehäuse- und Innengarniturwerkstoffe auswählen
Die Materialauswahl muss Druck, Temperatur, Korrosion, Erosion, Sauergasdienst, Tieftemperaturzähigkeit und Verträglichkeit mit dem Medium berücksichtigen. Wählen Sie das Hochdruckventilmaterial nicht nur nach “Kohlenstoffstahl” oder “Edelstahl” aus. Die ASTM-Materialgüte und der Wärmebehandlungszustand sind entscheidend.
Gängige Gehäusewerkstoffe umfassen:
- ASTM A105 geschmiedeter Kohlenstoffstahl für kompakte Schmiedeventile und Hochdruckkomponenten.
- ASTM A216 WCB Guss-Kohlenstoffstahl für allgemeine Gussventilgehäuse.
- ASTM A350 LF2 Tieftemperatur-Kohlenstoffstahl für Tieftemperaturanwendungen.
- ASTM A182 F304 / F316 Edelstahl für korrosive oder reine Anwendungen.
- Duplex-Edelstahl für chloridhaltige oder höherfeste korrosionsbeständige Anwendungen.
- Legierter Stahl für Anwendungen bei erhöhten Temperaturen.
- Nickellegierung für schwere Korrosion oder spezielle chemische Anwendungen.
Gängige Innengarnituren und Optionen umfassen Kugeln und Spindeln aus Edelstahl, vernickelte Kugeln, Kugeln mit Wolframcarbid-Beschichtung, Kugeln mit Chromcarbid-Beschichtung, Sitze aus verstärktem Polymer, Metallsitze und Legierungsfedern für höhere Temperaturen oder korrosive Medien.
Für Sauergas- oder H₂S-haltige Umgebungen sollte die Materialauswahl überprüft werden gegen NACE MR0175 / ISO 15156. Dies ist besonders wichtig für die Härte von Kohlenstoffstahl, das Risiko von Sulfidspannungsrisskorrosion, Schweißverfahren und die Auswahl der Innengarnitur.
Fallstudie: Materialfehler bei Sauergas-Anwendung
Problem: Ein Hochdruck-Gasventil wurde mit einer Standard-Kohlenstoffstahl-Garnitur bestellt, obwohl später bestätigt wurde, dass die Leitung H₂S enthält. Das Ventil musste vor der Inbetriebnahme ersetzt werden.
Ursache: Die Anfrage erwähnte keine Sauergas-Anwendung. Die Materialauswahl basierte nur auf der Druckstufe, ohne Überprüfung des H₂S-Partialdrucks, der Härteanforderungen oder der NACE-Konformität.
Vermeidung: Bestätigen Sie für Anwendungen in der Öl- und Gasindustrie immer, ob die Anwendung süß oder sauer ist. Wenn H₂S vorhanden ist, geben Sie vor dem Kauf die NACE MR0175 / ISO 15156-Konformität, Materialzertifikate, Härteanforderungen und anwendbare Garniturenbeschränkungen an.

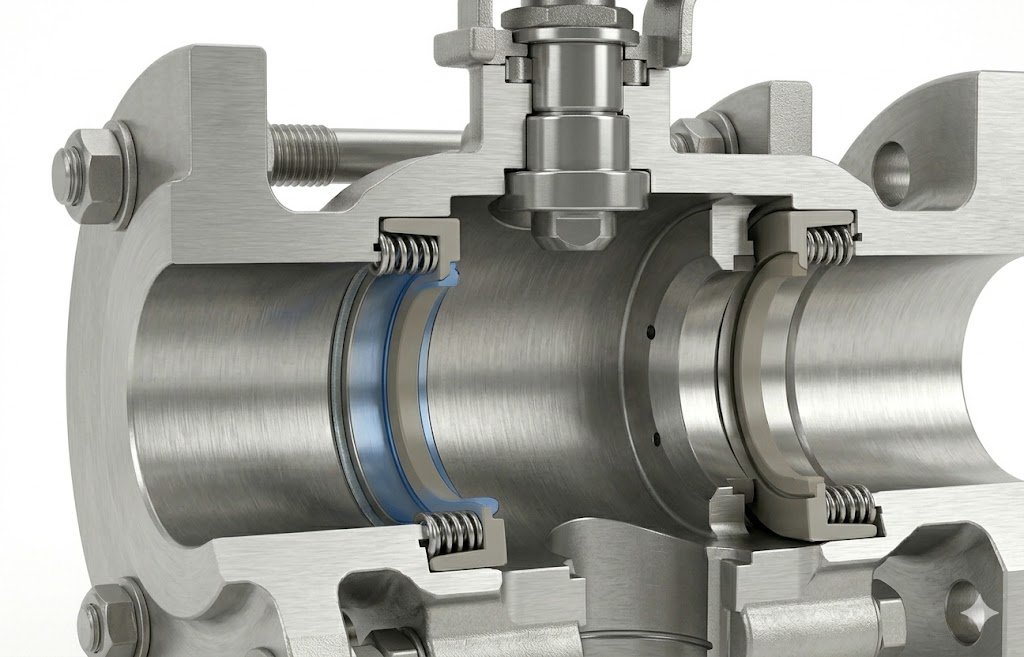

6. Korrekte Sitzkonstruktion auswählen
Die Sitzkonstruktion beeinflusst direkt die Dichtleistung, das Betätigungsdrehmoment, den Temperaturbereich, die chemische Verträglichkeit und die Lebensdauer. Bei Hochdruckanwendungen ist der Sitz oft die limitierende Komponente, auch wenn das Metallgehäuse ausreichend stabil ist.
Weichdichtende Konstruktion
Weichdichtende Kugelhähne verwenden normalerweise PTFE, RPTFE, PEEK oder andere polymerbasierte Dichtungsmaterialien. Sie bieten eine dichte Absperrung und ein relativ geringes Betätigungsdrehmoment. Sie eignen sich für sauberes Gas, saubere Flüssigkeiten, Wasser, Öl und viele allgemeine Prozessmedien.
Die Grenzen müssen sorgfältig geprüft werden. Weiche Dichtungen können durch Temperatur, Druck, chemische Quellung, explosive Dekompression bei Gasbetrieb und Partikelkontamination beeinträchtigt werden. Für Hochdruckanwendungen können PEEK oder verstärkte Dichtungsmaterialien in Betracht gezogen werden, wo Standard-PTFE nicht geeignet ist. Die endgültige Entscheidung sollte auf der Herstellerangabe für die Sitzbelastbarkeit und den Projektprüfanforderungen basieren.
Hartdichtende Konstruktion
Hartdichtende Kugelhähne werden eingesetzt, wenn weiche Dichtungen aufgrund von hohen Temperaturen, abrasiven Partikeln, schmutzigem Gas, Katalysatorstäuben, schlammähnlichen Medien oder starken Differenzdrücken nicht geeignet sind. Sie erfordern normalerweise gehärtete Kugel- und Sitzflächen, wie z. B. eine Wolframkarbid- oder Chromkarbidbeschichtung.
Hartdichtende Ventile können in anspruchsvollen Anwendungen eine längere Lebensdauer bieten, haben aber normalerweise ein höheres Betätigungsdrehmoment und können eine andere Leckageklasse im Vergleich zu weichdichtenden Ventilen aufweisen. Die Akzeptanz von Leckagen muss im Bestellauftrag klar spezifiziert werden.
Tabelle zur Auswahl von Weichdichtenden vs. Metallisch dichtenden Sitzen
| Bedingung |
Weichdichtender Kugelhahn |
Metallisch dichtender Kugelhahn |
| Sauberes Gas oder saubere Flüssigkeit |
Normalerweise geeignet |
Normalerweise nicht notwendig, es sei denn, die Temperatur ist hoch |
| Hohe Dichtheit |
Gute Option |
Abhängig von der Dichtheitsklasse und der Läppqualität |
| Abrasive Partikel |
Risiko von Sitzbeschädigung |
Bevorzugt mit harter Beschichtung |
| Hohe Temperaturen |
Begrenzt durch Polymer-Sitzmaterial |
Bevorzugt, wenn die Temperatur die Grenze für Weichdichtungen überschreitet |
| Betriebsdrehmoment |
Generell niedriger |
Generell höher |
| Typischer Einsatz |
Saubere Rohrleitungsisolierung |
Extremer Einsatz, verschmutzte Medien, hohe Temperaturen |

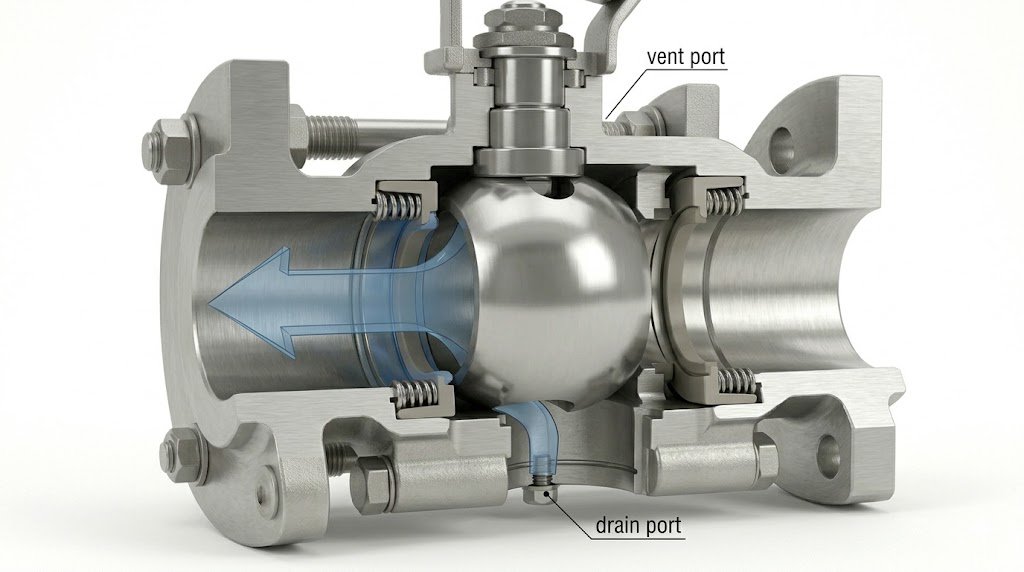

7. Dichtungsrichtung und Druckentlastung des Hohlraums prüfen
Bei zapfengelagerten Kugelhähnen ist die Sitzanordnung ein wichtiges technisches Detail. Gängige Sitzkonstruktionen umfassen einfach wirkende Sitze (Piston Effect), doppelt wirkende Sitze (Double Piston Effect), selbstentlastende Sitze und Double-Block-and-Bleed-Anordnungen.
Bei Flüssigkeitsbetrieb kann sich eingeschlossene Flüssigkeit im Gehäusehohlraum bei steigender Temperatur ausdehnen. Wenn der Hohlraumdruck nicht abgelassen wird, kann der Druck die Sitze oder Dichtungen beschädigen. Dieses Risiko ist höher in Hochdruck-Flüssigkeitsleitungen, beheizten Leitungen, Sonnen-ausgesetzten Fernleitungen und Systemen mit häufigen Temperaturwechseln.
Die Auswahl sollte klären:
- Ob eine Double-Block-and-Bleed-Funktion erforderlich ist.
- Ob der Sitz selbstentlastend sein soll.
- Ob eine externe Hohlraumdruckentlastungseinrichtung erforderlich ist.
- Ob eine Abdichtung in Strömungsrichtung, gegen die Strömungsrichtung oder in beide Richtungen erforderlich ist.
- Ob das Ventil in Gas-, Flüssigkeits- oder Zweiphasen-Service installiert wird.
Technische Fallstudie: eingeschlossener Hohlraumdruck im Flüssigkeitsbetrieb
Problem: Ein Hochdruck-Kugelhahn für Flüssigkeiten leckte über den Sitz nach thermischer Einwirkung während der Stillstandszeit.
Ursache: Flüssigkeit war im Ventilkörperhohlraum eingeschlossen. Die Temperatur stieg nach der Absperrung an, was zu thermischer Ausdehnung und abnormalem Hohlraumdruck führte. Der Sitz wurde beschädigt, da der Entlastungspfad für den Betrieb nicht geeignet war.
Vermeidung: Hohlraumdruckentlastung in der Entwurfsphase prüfen. Für Flüssigkeitsbetrieb die selbstentlastende Sitzrichtung, die Anforderung an den doppelt wirkenden Kolbeneffekt, ein Entlastungsventil für den Ventilkörperhohlraum und die Betriebsabläufe für Entleerungs- und Entlüftungspunkte bestätigen.
8. Beurteilung des Spindelsystems und der Ausblasesicherung
Der Spindelbereich ist ein kritischer Dichtpunkt bei Hochdruck-Kugelhähnen. Ein geeignetes Hochdruckventil sollte ein ausblasesicheres Spindelsystem, geeignetes Spindelmaterial, kompatible Packungen, eine antistatische Vorrichtung, wo erforderlich, und ein Firesafe-Design, wo vom Projekt spezifiziert, umfassen.
Für brennbare oder gefährliche Medien kann eine Firesafe-Prüfung erforderlich sein. Für den Betrieb mit flüchtigen organischen Verbindungen kann gemäß Projektvorgabe auch eine Packung mit geringen Emissionen erforderlich sein. Diese Anforderungen sollten vor der Bestellung bestätigt werden, da sie das Packungsdesign, die Prüfung, die Dokumentation und die Kosten beeinflussen.
Während der Inspektion sollte die Spindel auf reibungslose Funktion, korrekte Packungsdichtheit, keine sichtbaren Leckagen und keinen abnormalen Drehmomentanstieg nach der Druckprüfung überprüft werden.
9. Bestätigung des Betriebsdrehmoments und der Antriebsmethode
Hochdruck-Kugelhähne erfordern oft ein höheres Drehmoment als Niederdruckventile. Das Drehmoment wird beeinflusst durch Ventilgröße, Druckstufe, Differenzdruck, Sitzmaterial, Sitzdesign, Reinheit des Mediums, Temperatur, Zustand der Beschichtung und Betriebsfrequenz.
Für den manuellen Betrieb werden bei großen Nennweiten und hohen Druckstufen häufig Getriebebedienungen eingesetzt. Für automatisierte Systeme können pneumatische, elektrische oder hydraulische Antriebe ausgewählt werden. Im Notabsperrbetrieb muss der Antrieb auch die erforderliche Schließzeit und die ausfallsichere Position erfüllen.
Wählen Sie bei der Auswahl eines Antriebs die Drehmomentdaten vom Armaturenhersteller unter den angegebenen Druckbedingungen an. Dimensionieren Sie den Antrieb nicht nur anhand eines generischen Katalogwertes. Bestätigen Sie für kritische Armaturen das Anlaufdrehmoment, das Betriebsdrehmoment, das Enddrehmoment, den maximalen Differenzdruck, den Sicherheitsfaktor und die Anforderungen an den Notbetrieb.
Technische Fallstudie: Unterdimensionierter Antrieb
Problem: Ein pneumatischer Antrieb konnte einen Hochdruck-Kugelhahn während der Werkstattprüfung betreiben, versagte jedoch während des Betriebs vor Ort vollständig zu schließen.
Ursache: Der Antrieb wurde mit dem normalen Betriebsdruck anstelle des maximalen Differenzdrucks dimensioniert. Die Sitzreibung unter tatsächlichem Druck war höher als erwartet.
Vermeidung: Dimensionieren Sie den Antrieb anhand der Drehmomentdaten des Armaturenherstellers bei maximalem Differenzdruck. Berücksichtigen Sie den richtigen Sicherheitsfaktor, den Luftversorgungsdruckbereich, die ausfallsichere Position und die Anforderungen an die Betriebsgeschwindigkeit.

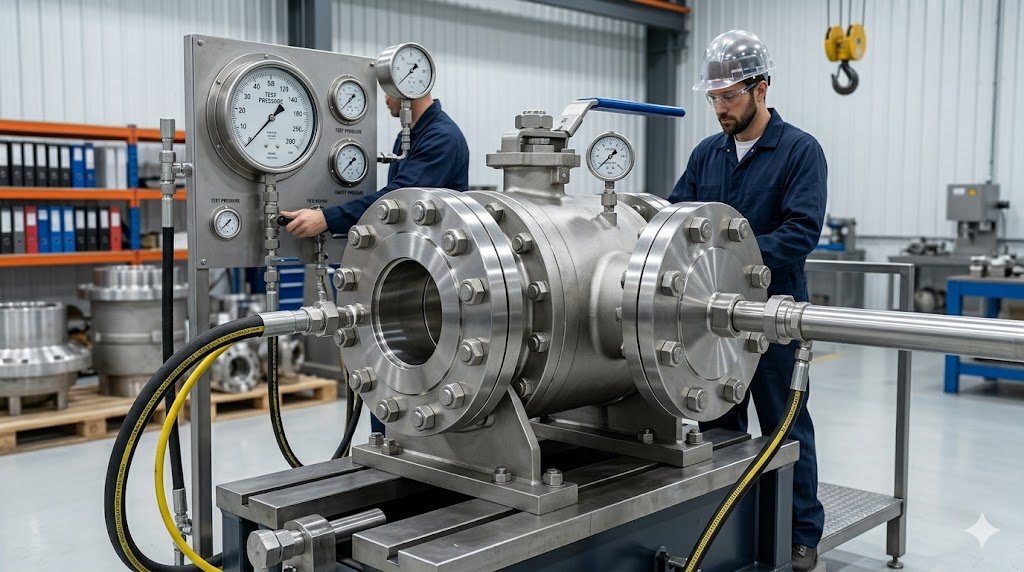

10. Prüf- und Inspektionsanforderungen festlegen
Hochdruckarmaturen sollten gemäß dem geltenden Standard und der Projektspezifikation geprüft werden. Typische Inspektionspunkte umfassen Hüllendruckprüfung, Dichtungsprüfung, Niederdruck-Luft-Dichtungsprüfung, Hochdruck-Schließprüfung, Dichtungsprüfung der Spindel, Maßprüfung, Prüfung des Materialzertifikats, PMI-Test, NDE-Prüfung, Firesafe-Zertifikat und Fugitive Emission Test, falls erforderlich.
MSS SP-61 legt Anforderungen und Akzeptanzkriterien für Druckprüfungen von Armaturenhüllen und Dichtungen fest. Für Pipeline-Armaturen wird häufig API 6D spezifiziert. Für Prozessarmaturen können je nach Armaturenkonstruktion und Einsatzbereich API 608 und projektspezifische Inspektionsanforderungen gelten.
Der Käufer sollte die Inspektionsebene vor der Bestellung definieren. Wenn zusätzliche Tests wie PMI, NDE, Tieftemperaturprüfung, Firesafe-Prüfung, Niedrigemissionsprüfung oder Hochdruck-Gasprüfung nach der Produktion erforderlich sind, können Kosten und Lieferzeit erheblich steigen.
Häufige Fehler bei der Auswahl von Hochdruck-Kugelhähnen
Fehler 1: Nur nach Druckstufe auswählen
Die Druckstufe allein reicht nicht aus. Das Ventil muss anhand der Designtemperatur, des Gehäusewerkstoffs, des Sitzwerkstoffs, des Flanschstandards, des Dichtungstyps und der Prüfanforderung geprüft werden.
Fehler 2: Verwendung von schwimmend gelagerten Kugelhähnen für große Hochdruckleitungen
Schwimmend gelagerte Kugelhähne können in kleinen Größen gut funktionieren, aber für Hochdruck- und Großdurchmesseranwendungen ist oft eine zapfengelagerte Konstruktion erforderlich, um das Drehmoment zu reduzieren und die Kugelunterstützung zu verbessern.
Fehler 3: Ignorieren von Sitzwerkstoffgrenzen
Ein Ventilgehäuse kann für hohen Druck ausgelegt sein, aber der weiche Sitz ist möglicherweise nicht für die gleichen Druck-Temperatur-Bedingungen geeignet. Überprüfen Sie immer die Sitzspezifikation und die chemische Verträglichkeit.
Fehler 4: Nichtberücksichtigung der Hohlraumdruckentlastung
Eingeschlossene Flüssigkeit kann sich ausdehnen und einen abnormalen Hohlraumdruck erzeugen. Sitzdesign und Druckentlastungsanforderungen müssen überprüft werden, insbesondere für Flüssigkeitsanwendungen.
Fehler 5: Überdimensionierung der Druckstufe ohne technische Prüfung
Eine höhere Druckstufe erhöht Kosten, Gewicht, Drehmoment und Einbaulast. Die korrekte Auswahl sollte den tatsächlichen Entwurfsbedingungen und den geltenden Normen entsprechen.
Checkliste für die Auswahl von Hochdruck-Kugelhähnen
Bevor Sie einen Hochdruck-Kugelhahn bestellen, bestätigen Sie die folgenden Informationen mit dem Hersteller:
| Auswahlkriterium |
Erforderliche Informationen |
| Ventilgröße |
NPS / DN |
| Druckstufe |
Klasse 600, 900, 1500, 2500 oder Projektanforderung |
| Auslegungsdruck |
Normaldruck, maximaler Druck, Überdruckbedingung |
| Auslegungstemperatur |
Minimale, normale und maximale Temperatur |
| Mittel |
Gas, Flüssigkeit, Öl, Wasser, Dampf, Chemikalien, Sauergas, Schlamm oder Zweiphasenströmung |
| Ventilstruktur |
Schwimmend gelagert oder zapfengelagert |
| Gehäuseausführung |
Seiten- oder Top-Entry, oder komplett geschweißt |
| Anschlussart |
Flansch-, Stumpfschweiß-, Muffenschweiß- oder Gewindeanschluss |
| Sitzausführung |
Weichdichtend oder metallisch dichtend |
| Sitzanordnung |
Einzeleffekt, Doppeleffekt, selbstentlastend, DBB-Anforderung |
| Werkstoff |
Gehäuse, Kugel, Spindel, Sitz, Dichtung, Feder, Verschraubung, Dichtung |
| Betrieb |
Hebel-, Getriebe-, Pneumatik-, Elektro- oder Hydraulikantrieb |
| Normen |
ASME B16.34, API 6D, API 608, NACE MR0175 / ISO 15156 oder Projekt-Spezifikation |
| Prüfungen |
Gehäuseprüfung, Sitzprüfung, Firesafe-Prüfung, NDE, PMI, Emissionsprüfung, Hochdruck-Gasprüfung, falls erforderlich |
| Dokumentation |
MTC, Druckprüfbericht, Zeichnung, Datenblatt, Beschichtungsbericht, Inspektionszertifikat |
Wann sollten Sie einen zapfengelagerten Kugelhahn wählen?
Ein zapfengelagerter Kugelhahn wird normalerweise empfohlen, wenn die Anwendung eine oder mehrere der folgenden Bedingungen aufweist:
- Hohe Druckklasse
- Große Ventilgröße
- Hoher Differenzdruck
- Häufiger Betrieb
- Rohrleitungsübertragungsdienst
- Anforderung geringes Betriebsdrehmoment
- Angetriebener Betrieb
- Anforderung an doppelte Absperrung und Entlüftung (DBB)
- Einsatz in erdverlegten oder kritischen Rohrleitungen
- Anforderung langer Lebensdauer
Für diese Anwendungen ist ein kuggelagerter Kugelhahn für Hochdruckanwendungen bietet eine stärkere Kugelunterstützung, eine stabilere Dichtleistung und eine bessere Eignung für die Automatisierung als ein schwimmend gelagerter Kugelhahn.
Fazit
Ein korrektes Hochdruck-Kugelhahn-Auswahl erfordert mehr als die Auswahl eines Ventils mit einer höheren Druckstufe. Der Ingenieur muss die Druck-Temperatur-Bewertung, die Ventilkonstruktion, das Gehäusematerial, das Sitzdesign, den Anschluss, die Entlastung des Hohlraumdrucks, das Betriebsdrehmoment, die Prüfanforderungen und die anzuwendenden Normen prüfen.
Für kleine Größen und moderate Drücke können schwimmend gelagerte Kugelhähne geeignet sein. Für größere Größen, höhere Druckstufen, hohe Differenzdrücke, Rohrleitungsanwendungen und motorisierten Betrieb sind zapfengelagerte Kugelhähne in der Regel die bevorzugte Lösung, da sie eine stärkere Kugelunterstützung, ein geringeres Betätigungsmoment und eine zuverlässigere Dichtleistung bieten.
Bei der Spezifikation eines Hochdruck-Kugelhahns sollten dem Hersteller stets vollständige Betriebsdaten zur Verfügung gestellt werden. Dies ermöglicht die Auswahl, Auslegung, Prüfung und Dokumentation des Ventils gemäß den tatsächlichen Betriebsbedingungen und nicht nur einer allgemeinen Katalogbeschreibung.
FAQ
1. Welcher Kugelhahntyp ist am besten für Hochdruckanwendungen geeignet?
Für große Größen, hohe Druckstufen oder Anwendungen mit hohem Differenzdruck wird in der Regel ein zapfengelagerter Kugelhahn bevorzugt. Die Zapfenkonstruktion stützt die Kugel mechanisch, reduziert die Sitzbelastung und hilft, das Betätigungsmoment zu kontrollieren.
2. Kann ein schwimmend gelagerter Kugelhahn für Hochdruckanwendungen verwendet werden?
Ja, schwimmend gelagerte Kugelhähne können in einigen Hochdruckanwendungen kleiner Größe eingesetzt werden. Wenn jedoch Druck und Ventildurchmesser steigen, nimmt die Kraft auf die Kugel und den nachgeschalteten Sitz zu. Für größere Ventile oder den motorisierten Betrieb ist die zapfengelagerte Konstruktion normalerweise zuverlässiger.
3. Welche Druckstufen sind für Hochdruck-Kugelhähne üblich?
Class 600, Class 900, Class 1500 und Class 2500 werden häufig in Hochdruck-Kugelhahnenprojekten eingesetzt. Die endgültige Auswahl muss anhand der Designtemperatur, der Werkstoffgruppe, der Flanschklasse und der geltenden Druck-Temperatur-Tabelle überprüft werden.
4. Welches Sitzmaterial ist für Hochdruck-Kugelhähne geeignet?
Für saubere Medien können verstärkte PTFE-, PEEK- oder andere technische Polymer-Sitze je nach Druck und Temperatur verwendet werden. Für Hochtemperatur-, abrasive, schmutzige oder partikelhaltige Anwendungen sollte eine metallisch dichtende Konstruktion mit Hartbeschichtung in Betracht gezogen werden.
5. Warum ist die Kavität-Druckentlastung bei Hochdruck-Kugelhähnen wichtig?
Wenn Flüssigkeit in der Ventilkavität eingeschlossen ist, kann eine Temperaturerhöhung zu thermischer Ausdehnung und Druckaufbau führen. Ein geeignetes Sitzdesign, eine selbstentlastende Funktion oder eine externe Kavität-Entlastung können helfen, Schäden an Sitz und Dichtung zu vermeiden.
6. Welcher Standard wird häufig für Pipeline-Kugelhähne verwendet?
API 6D wird häufig für Pipeline- und Rohrleitungsventile in Erdöl- und Erdgas-Anwendungen spezifiziert. Er deckt Anforderungen an Konstruktion, Herstellung, Montage, Prüfung und Dokumentation für Pipeline-Ventile ab.
7. Welche Informationen sollten bei der Anforderung eines Angebots für Hochdruck-Kugelhähne angegeben werden?
Geben Sie bitte die Ventildimension, Druckstufe, Auslegungsdruck, Auslegungstemperatur, Medium, Anschlussart, Gehäusewerkstoff, Sitzwerkstoff, Betätigungsart, anwendbaren Standard, Prüfanforderung und besondere Bedingungen wie Sauergasdienst, Firesafe-Anforderung, DBB-Funktion oder erdverlegten Einbau an.
German
English
Arabic
French
Spanish
Italian
Portuguese
Russian
