Шаровой кран с металлическим седлом
Краткие преимущества
Почему выбирают шаровые краны с металлоуплотнением
Предназначены для тяжелых условий эксплуатации, требующих высокой термостойкости, износостойкости и длительного срока службы в агрессивных средах.
Высокая термостойкость
Металлоуплотнение лучше подходит для работы при повышенных температурах, когда эластичные седла могут деградировать, деформироваться или терять герметичность.
Стойкость к абразивному износу
Твердое уплотнительное покрытие повышает устойчивость к износу, вызванному твердыми частицами и абразивными средами.
Возможность работы в тяжелых условиях
Практичное решение для применений, связанных с агрессивными средами, нестабильными условиями или длительными рабочими циклами.
Увеличенный срок службы
Разработаны для повышения долговечности и продления срока службы клапанов в условиях, где обычные краны с эластичными седлами быстро изнашиваются.
Обзор

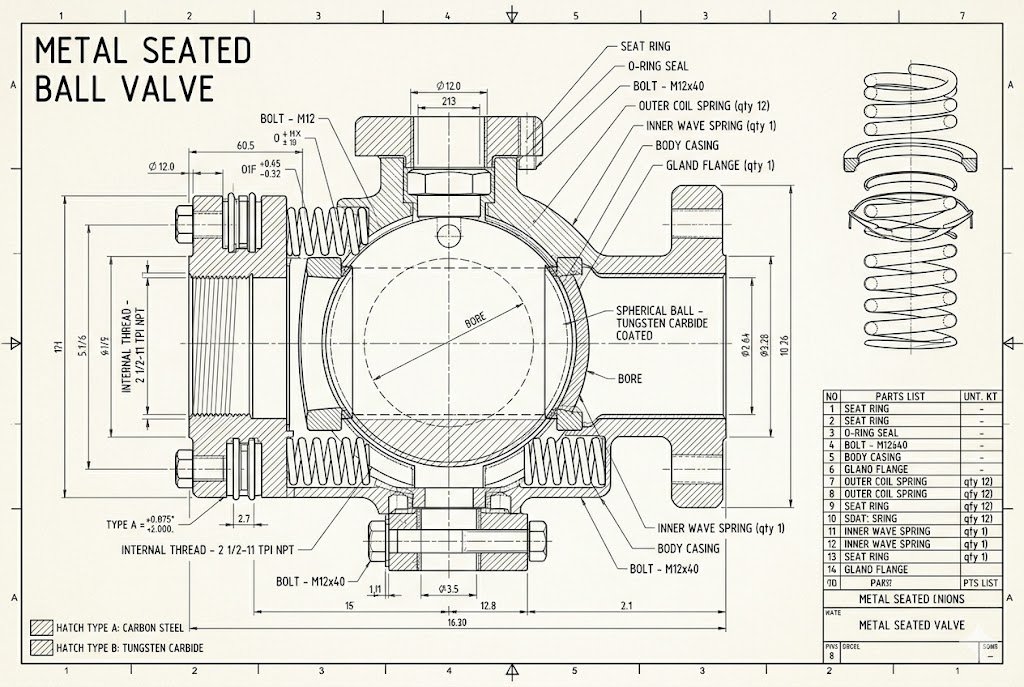

Что такое шаровой кран с металлическим седлом?
Шаровой кран с металлоуплотнением — это полноповоротный запорный клапан, разработанный с металлоповерхностями между шаром и седлом. Он часто используется в тяжелых условиях эксплуатации, где высокая температура, абразивные частицы, эрозия или агрессивные среды делают краны с эластичными седлами менее подходящими.
По сравнению с шаровыми кранами с эластомерным уплотнением, конструкции с металлическим уплотнением обеспечивают лучшую износостойкость, более высокую термостойкость и повышенную долговечность в суровых условиях эксплуатации.
Шаровые краны с металлическим уплотнением широко используются на электростанциях, в горнодобывающих системах, системах золоудаления, нефтехимической промышленности, пульпопроводах и других требовательных промышленных применениях, где критически важна долговременная производительность.
Компактная конструкция
Разработаны для тяжелых условий эксплуатации, где требуются более прочные уплотнительные поверхности и износостойкость.
Готовность к суровым условиям
Подходит для тяжелых условий эксплуатации, связанных с температурой, частицами, эрозией или нестабильными рабочими средами.
Повышенная долговечность
Практичный выбор, когда важен более длительный срок службы в сложных рабочих условиях.
Конфигурации
Доступные конфигурации шаровых кранов с металлическим уплотнением
Мы поставляем шаровые краны с металлическим уплотнением в различных конструкциях корпуса, типах прохода и вариантах управления, чтобы соответствовать требованиям тяжелых условий эксплуатации и условиям проекта.
Шаровой кран с плавающим шаром и металлокерамическим уплотнением
Подходит для отдельных применений в тяжелых условиях в малых и средних размерах, требующих компактной конструкции и высокой герметичности.
Шаровой кран с шаровым затвором на цапфах и металлокерамическим уплотнением
Предпочтительны для более высокого давления, больших размеров и требовательных рабочих условий, требующих лучшей поддержки шара и меньшего крутящего момента.
Полнопроходной шаровой кран с металлическим уплотнением
Рекомендуется там, где важен полнопроходной поток, снижение потерь давления или проход твердых частиц.
Металлоуплотненный шаровой кран с приводом
Доступны с пневматическим или электрическим приводом для автоматического перекрытия в системах с тяжелыми условиями эксплуатации.
Ключевые особенности
Разработан для высоких температур и абразивных сред
Шаровые краны с металлоуплотнением предназначены для работы в тяжелых условиях, когда температура, твердые частицы, износ и агрессивные среды требуют более долговечной герметизации и прочных внутренних поверхностей.
Работа при высоких температурах
Подходит для применения при повышенных температурах, где эластичные уплотнительные материалы могут быть нестабильны или ненадежны.
Закаленная поверхность уплотнения
Обработка поверхности и упрочняющее покрытие помогают повысить стойкость к износу, эрозии и повреждению уплотнения в течение длительного срока службы.
Стойкость к абразивному износу
Разработан для сред, содержащих частицы, золу, порошок или абразивные твердые вещества, которые могут быстро изнашивать традиционные седла клапанов.
Возможность работы с агрессивными средами
Практичное решение для требовательных сред, нестабильных условий процесса и сложных условий эксплуатации.
Длительный срок службы
Созданы для повышения долговечности и снижения частоты остановов в суровых условиях эксплуатации.
Совместимость с системами автоматизации
Доступны с ручным, пневматическим или электрическим приводом для систем технологических процессов и требований управления в тяжелых условиях эксплуатации.
Технические характеристики
Технические характеристики
Стандартные диапазоны могут быть скорректированы в зависимости от уровня температуры, характеристик среды, класса давления, состояния износа и спецификации проекта.
Обзор выбора
Шаровые краны с металлокерамическими седлами обычно выбираются для тяжелых условий эксплуатации, связанных с высокими температурами, абразивными частицами, эрозией, обращением с золой, шламом и другими требовательными средами, где требуется более длительный срок службы.
- Типичные области применения
Системы электростанций, горнодобывающая промышленность, обращение с золой, шламовые среды, нефтехимические линии и требовательные промышленные технологические применения.
- Доступные опции
С плавающим шаром, с цапфой, полнопроходные, с редуцированным проходом, с ручным, пневматическим и электрическим приводом.
- Индивидуальная поддержка
Материал корпуса, спецификация твердого покрытия, класс давления, конструкция проточной части и комплект привода могут быть подобраны в соответствии с требованиями проекта.
Позиция
Спецификация
Тип клапана
Шаровой кран с металлическим седлом
Диапазон размеров
DN15–DN1200
Номинальное давление
PN16–PN420 / Class 150–2500
Материал корпуса
WCB, WC6, CF8, CF8M, дуплексная нержавеющая сталь
Материал шара
Нержавеющая сталь / Легированная сталь с твердым покрытием
Материал седла
Металлическое седло / Седло с твердым покрытием
Материал штока
Нержавеющая сталь / высокопрочная легированная сталь
Тип привода
Рычаг, редуктор, пневматический, электрический
Тип присоединения
Фланцевое, под приварку (BW), резьбовое, нестандартные присоединения
Применяемые среды
Высокотемпературные среды, среды с твердыми частицами, шламы, зола, порошки, агрессивные промышленные среды
Диапазон температур
В зависимости от марки материала, конструкции седла и условий эксплуатации
Стандарты
API, ANSI, ASME, DIN, ISO
Доступны нестандартные размеры, спецификации твердого покрытия, классы давления, материалы и комплекты приводов по запросу. Окончательные спецификации должны быть подтверждены в соответствии с фактическими условиями эксплуатации и требованиями проекта.
Материалы и варианты твердого покрытия
Материалы и поверхностные решения для тяжелых условий эксплуатации
Марка материала, конструкция седла и обработка твердым покрытием напрямую влияют на износостойкость, температурную стойкость, стабильность уплотнения и срок службы в тяжелых условиях эксплуатации.
Седло и система уплотнения
Характеристики металлического седла и уплотнения зависят не только от конструкции седла, но и от твердости поверхности, точности подгонки, термической стабильности и характеристик среды.
Металлическое седло с твердым покрытием
Предназначено для работы при высоких температурах и в абразивных средах, где требуется повышенная износостойкость.
Обработка поверхности шара
Специальные процессы нанесения твердых покрытий улучшают стойкость к эрозии и долговечность уплотнения.
Подбор для тяжелых условий эксплуатации
Конструкция седла и комбинация материалов должны выбираться в зависимости от содержания твердых частиц, температуры, давления и частоты циклов.
Индивидуальное проектирование
Диапазон твердости, обработка поверхности и сочетание материалов могут быть адаптированы в соответствии с фактическими условиями эксплуатации.
Материалы корпуса
Материалы корпуса выбираются в зависимости от уровня температуры, допуска на коррозию, класса давления и требований к механической прочности. Обычно используются углеродистая сталь, легированная сталь, нержавеющая сталь и дуплексные марки.
Материалы шара
Материалы шара и твердость поверхности напрямую влияют на износостойкость, эрозионную стойкость и срок службы уплотнения. В клапанах для тяжелых условий эксплуатации обычно применяются варианты из нержавеющей стали и легированной стали с твердым покрытием.
Применение
Типичные применения в тяжелых условиях эксплуатации
Шаровые краны с металлическими седлами широко используются в применениях, где температура, твердые частицы, износ или агрессивные среды делают обычные шаровые краны с эластичными седлами менее подходящими.
Высокотемпературные и абразивные технологические среды
Шаровые краны с металлическими седлами обычно используются в системах тяжелых условий эксплуатации, поскольку они обеспечивают более высокую износостойкость, лучшую температурную устойчивость и более длительный срок службы в сложных технологических средах.
Системы электростанций
Используются в системах удаления золы, вспомогательных паровых системах и других требовательных средах, связанных с температурой и износом от частиц.
Горнодобывающая промышленность и шламовые среды
Подходят для абразивных технологических линий, где твердые частицы, шлам или эрозионные среды могут быстро повредить обычные эластичные седла.
Нефтехимические применения
Применяются в требовательных технологических системах, требующих более прочных внутренних поверхностей и более долговечной герметизации.
Порошкообразные, зольные и твердые среды
Практичное решение для сред, содержащих твердые частицы, порошок или другие изнашивающие твердые вещества.
Пригодность применения зависит от содержания твердых частиц, свойств среды, температуры, давления, частоты циклов и соответствия материалов. Рекомендации для конкретных проектов могут быть предоставлены по запросу.
Варианты привода
Варианты управления и привода
Шаровые краны с металлокерамическими седлами могут поставляться с ручным или автоматизированным управлением для соответствия требованиям регулирования в тяжелых условиях эксплуатации, частоте циклов, требуемом моменте и проектным спецификациям.
Правильный метод привода зависит от размера клапана, уровня давления, рабочего момента, условий установки и необходимости местного или дистанционного управления.
- Ручное или автоматизированное
Доступны для тяжелых условий эксплуатации, изоляции технологических процессов и интегрированных систем управления предприятием.
- Выбор по моменту
Привод может быть подобран в соответствии с размером клапана, нагрузкой на уплотнение, уровнем давления и условиями эксплуатации.
- Гибкие условия поставки
Комплектные узлы клапана и привода могут поставляться для облегчения установки, ввода в эксплуатацию и координации проекта.
С редуктором
Рекомендуется для больших размеров или тяжелых условий эксплуатации, требующих более плавного ручного управления и снижения усилия при эксплуатации.
С пневматическим приводом
Подходит для автоматизированного перекрытия в тяжелых условиях эксплуатации, где требуется быстрая реакция и частая работа.
С электрическим приводом
Идеально подходит для дистанционного управления, автоматизированных технологических процессов и применений, требующих стабильного моторизованного управления.
Индивидуальный комплект привода
Аксессуары и пакеты управления могут быть подобраны в соответствии с технологическими требованиями и условиями эксплуатации.
Варианты привода могут быть сконфигурированы в соответствии с размером клапана, требуемым крутящим моментом, методом управления, условиями монтажа и проектной спецификацией.
Почему выбирают Raymon Valve
Конфигурация для тяжелых условий эксплуатации
Материал корпуса, спецификация наплавки, конструкция седла и варианты привода могут быть подобраны в соответствии с требовательными проектными задачами.
Техническая поддержка при подборе
Подходит для проектов, требующих более тщательной технической оценки температуры, условий износа, содержания твердых частиц и характеристик среды.
Документационная поддержка
Базовые технические файлы, инспекционные документы и записи по продукту могут быть предоставлены по запросу.
Быстрый ответ
Оперативное сопровождение запросов на коммерческое предложение (RFQ), технические консультации, вопросы по подбору для тяжелых условий эксплуатации и требованиям проекта.
Популярные товары
Рекомендуемые шаровые краны с металлическим уплотнением
Ознакомьтесь с выбранными моделями шаровых кранов с металлическим уплотнением для различных условий эксплуатации, конструкций корпуса и технологических требований.
Шаровой кран с плавающим шаром и металлокерамическим уплотнением
Компактное решение для тяжелых условий эксплуатации в выбранных высокотемпературных и абразивных применениях.
Шаровой кран с шаровым затвором на цапфах и металлокерамическим уплотнением
Предпочтительно для больших размеров, более высокого давления и требовательных условий эксплуатации, требующих лучшей структурной поддержки.
Металлоуплотненный шаровой кран с приводом
Доступны с пневматическим или электрическим приводом для автоматизированных применений с тяжелыми условиями эксплуатации.
Полнопроходной шаровой кран с металлическим уплотнением
Рекомендуется для технологических систем, требующих снижения гидравлического сопротивления и лучшего прохода сложных сред.
FAQ
Часто задаваемые вопросы
Часто задаваемые вопросы о конструкции шаровых кранов с металлическим уплотнением, возможностях эксплуатации в тяжелых условиях, вариантах наплавки и применениях.
В чем разница между шаровым краном с металлокерамическим уплотнением и шаровым краном с эластомерным уплотнением?
Шаровой кран с металлокерамическим уплотнением использует уплотнительные поверхности металл-по-металлу, в то время как кран с эластомерным уплотнением использует полимерные уплотнительные материалы, такие как PTFE. Конструкции с металлокерамическим уплотнением обычно предпочтительны для высоких температур, абразивных сред и условий тяжелой эксплуатации.
Почему шаровой кран с металлокерамическим уплотнением подходит для работы при высоких температурах?
Потому что металлические уплотнительные поверхности более стабильны при повышенных температурах, где эластомерные уплотнительные материалы могут деформироваться, деградировать или терять герметичность.
Подходят ли шаровые краны с металлокерамическим уплотнением для работы с частицами или суспензиями?
Да. Они часто используются в приложениях, связанных с твердыми частицами, золой, порошком, суспензиями или абразивными частицами, где требуется повышенная износостойкость.
Что такое упрочняющая наплавка в шаровом кране с металлокерамическим уплотнением?
Упрочняющая наплавка — это процесс поверхностной обработки или нанесения покрытия на уплотнительные поверхности шара и седла для повышения твердости, износостойкости, эрозионной стойкости и срока службы уплотнения.
Можно ли автоматизировать шаровые краны с металлокерамическим уплотнением?
Да. Они могут поставляться с редукторным, пневматическим или электрическим приводом в зависимости от требуемого крутящего момента, частоты срабатывания и спецификации проекта.
Как выбрать подходящий шаровой кран с металлокерамическим уплотнением?
Выбор должен основываться на температуре, содержании твердых частиц, свойствах среды, классе давления, размере крана, частоте циклов, типе присоединения и требуемой спецификации поверхностной обработки или упрочняющей наплавки.
