A шаровой кран для высоких температур выбирается не так, как обычный шаровой кран с эластичным уплотнением. При эксплуатации при повышенных температурах корпус клапана, шар, кольца седла, уплотнение штока, прокладка корпуса, болты, система покрытия и выбор привода становятся частью решения по герметизации. Клапан, который хорошо работает в условиях эксплуатации с водой при нормальной температуре, может протекать, заклинивать или становиться трудноуправляемым при воздействии пара, термомасла, горячего газа, катализаторной пыли или повторяющихся циклов нагрева и охлаждения.
По этой причине выбор шарового крана для высоких температур должен начинаться с фактических условий процесса: максимальной рабочей температуры, расчетного давления, состояния среды, содержания твердых частиц, частоты циклов, требуемого класса герметичности и применимого стандарта трубопровода или клапана. Во многих тяжелых условиях эксплуатации предпочтительнее шаровых кранов с металлическими седлами поскольку система герметизации металл по металлу более стабильна при нагреве, абразивном износе и термическом ударе, чем большинство конструкций с эластичными седлами.
В данном руководстве объясняется, как оценивать шаровые краны для высоких температур с инженерной точки зрения, включая выбор материалов, конструкцию металлических седел, варианты нанесения твердых покрытий, рейтинг давления-температуры, испытания на герметичность, уплотнение штока, требования пожарной безопасности и распространенные проблемы в эксплуатации.
Что такое шаровой кран для высоких температур?
Шаровой кран для высоких температур — это запорный клапан с четвертью оборота, разработанный для условий эксплуатации, где обычные материалы эластичных седел могут размягчаться, ползти, стареть, выдавливаться или терять герметизирующее усилие. В клапане используется вращающийся шар со сквозным проходом. Когда проход совмещается с трубопроводом, клапан открыт. При повороте шара на 90 градусов поток перекрывается.
Основной принцип работы прост, но эксплуатация при высоких температурах изменяет инженерные требования. При повышенной температуре металлы расширяются, полимерные седла теряют механическую прочность, изменяется усилие на уплотнение штока, а разница в термическом расширении может увеличить крутящий момент привода. Если одновременно с этим клапан подвергается воздействию абразивных частиц, поверхности седла и шара также могут подвергнуться эрозии или царапинам.
Шаровые краны для высоких температур обычно используются в:
- Системах пара и конденсата
- Линии циркуляции термомасла
- Нефтеперерабатывающие и нефтехимические установки
- Линии горячих газов и технологического пара
- Вспомогательные системы энергогенерации
- Высокотемпературная химическая переработка
- Абразивные среды при повышенной температуре
- Точки отключения в тяжелых условиях эксплуатации, требующие частых операций
Для таких применений, выбор клапана не должен основываться только на номинальном размере и классе давления. Часто используются ссылки на стандарты, такие как ASME B16.34 поскольку требования к давлению-температуре, материалам, испытаниям и маркировке напрямую влияют на то, сможет ли клапан безопасно работать при указанной температуре.
Почему шаровые краны с эластичным уплотнением могут быть недостаточны
Шаровые краны с эластичным уплотнением широко используются благодаря низкому крутящему моменту привода и очень герметичному перекрытию в чистых средах. Уплотнения из ПТФЭ, РПТФЭ, ПЭЭК и других конструкционных полимеров могут хорошо работать, когда температура, давление и условия среды находятся в пределах их допустимых значений. Однако высокотемпературная эксплуатация часто сочетает тепло с циклами давления, твердыми частицами, паровым потоком или термическим шоком. Именно в этих условиях характеристики эластичного уплотнения становятся менее предсказуемыми.
В фактических записях по техническому обслуживанию отказ эластичного уплотнения при эксплуатации в горячих средах обычно проявляется несколькими способами:
- Клапан проходит заводские испытания, но начинает пропускать после нескольких циклов нагрева.
- Уплотнение выдавливается или деформируется под действием давления и температуры.
- Рабочий крутящий момент увеличивается после остановки и повторного запуска.
- Поверхность шара царапается частицами, попавшими между шаром и седлом.
- Клапан закрывается механически, но утечка в downstream остается выше проектного лимита.
Клапаны с эластомерными седлами не являются неправильным выбором для любой горячей среды. Они подходят для многих чистых систем с умеренной температурой. Проблема начинается, когда материал седла выбирается по каталожной температурной границе без учета давления, среды, циклической нагрузки и содержания частиц. Для шаровой кран для высоких температур используемых в паровых, термомасляных, горячих шламовых средах, каталитических мелкодисперсных частицах или в тяжелых условиях нефтепереработки, обычно более безопасным выбором является конструкция с металлическим седлом.
Инженерный пример 1: Утечка через эластомерное седло после тепловых циклов
Проблема: Шаровой кран с эластомерным седлом, установленный на линии горячего масла, прошел первоначальные гидростатические испытания, но начал протекать после нескольких циклов запуска-останова.
Вероятная причина: Материал седла выбирался в основном по максимальной температуре, указанной в каталоге. Фактическая эксплуатация включала колебания давления, постоянное термическое расширение и мелкие карбонизированные частицы в масле.
Предотвращение: Для эксплуатации на горячем масле с риском попадания частиц необходимо подтвердить реальную рабочую температуру, давление, перепад давления, частоту циклов и чистоту среды. Там, где вероятно деформирование или царапание седла, рассмотрите шаровой кран с металлическим седлом и твердым покрытием вместо использования только высокотемпературного полимерного седла.

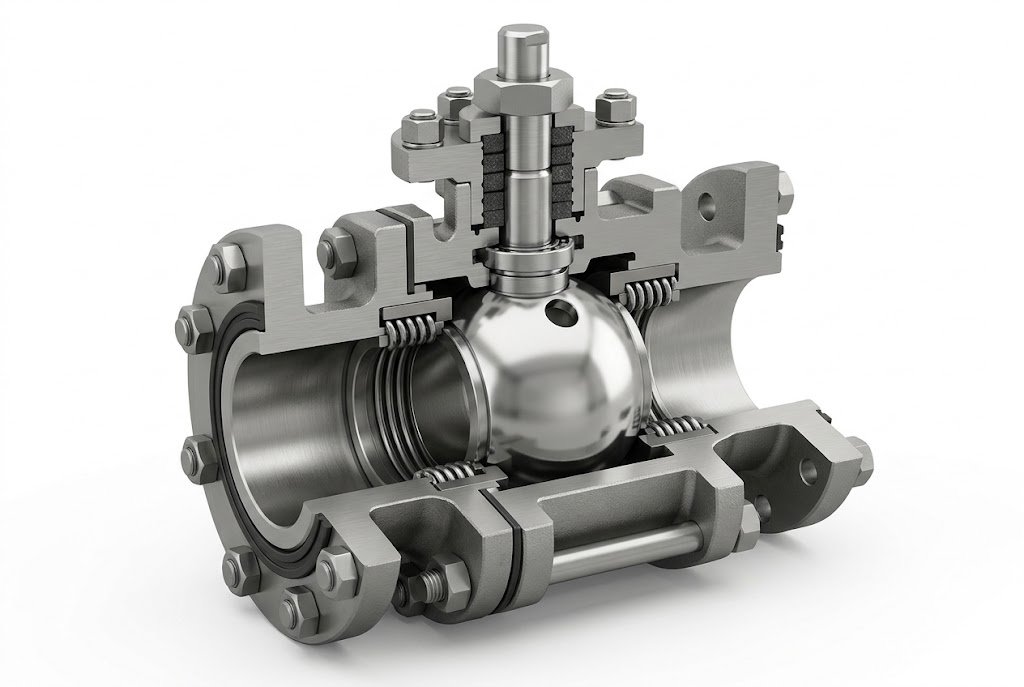

Шаровой кран с металлическим седлом для высокотемпературных сред
A шаровых кранов с металлическими седлами использует металлические кольца седла вместо эластомерных седел. Уплотнительный контакт образуется между шаром и поверхностями металлического седла. В конструкциях для тяжелых условий эксплуатации обе поверхности прецизионно обработаны, притерты и часто имеют твердое покрытие для повышения износостойкости.
Эта конструкция подходит для работы при высоких температурах, поскольку обеспечивает:
- Лучшее сопротивление нагреву и термическому старению
- Более высокую механическую прочность при повышенных температурах
- Улучшенное сопротивление эрозии и абразивному износу
- Сниженный риск экструзии седла
- Более длительный срок службы в средах, содержащих твердые частицы
- Лучшую долговечность при частых циклах открытия и закрытия
- Совместимость с графитовой набивкой и огнестойкой конструкцией
Для нефтегазовой, нефтехимической, газовой и смежных отраслей промышленности шаровые краны с металлическим седлом могут выбираться в соответствии со стандартами на продукцию, такими как ISO 17292 или спецификациями клапанов, разработанными для конкретных проектов. Для трубопроводной арматуры, API Specification 6D также могут быть указаны в зависимости от объема проекта.
Raymon Valve поставляет шаровые краны с металлокерамическим уплотнением для высокотемпературных и абразивных сред где обычные шаровые краны с эластомерным уплотнением могут не обеспечить достаточной долговечности.
Ключевые материалы для высокотемпературных шаровых кранов
Выбор материала влияет на номинальные характеристики давления и температуры, стойкость к окислению, коррозионную стойкость, свариваемость, механическую прочность и долговременную стабильность размеров. Для высокотемпературных сред необходимо проверять материал корпуса, седельного узла, штока, прокладки, набивки и крепежа как единую сборку.
Углеродистая сталь
Углеродистая сталь обычно используется для пара, термомасла и общих нефтеперерабатывающих сред, когда среда не является сильно коррозионной, а характеристики давления-температуры соответствуют требованиям. Корпуса клапанов из литой углеродистой стали, такие как WCB, часто указываются по стандарту ASTM A216/A216M, который охватывает отливки из углеродистой стали для клапанов, фланцев, фитингов и других деталей, работающих под давлением, для высокотемпературных сред.
Углеродистая сталь экономична и широко доступна, но ее не следует считать универсальным материалом для высоких температур. При повышенных температурах допустимое давление снижается, увеличивается риск окисления, и может стать важным запас на коррозию. В системах пара или термомасла инженеры также должны учитывать внешнюю изоляцию, дренажные точки и то, будет ли клапан подвергаться длительным периодам простоя с последующим быстрым нагревом.
Нержавеющая сталь
Нержавеющая сталь выбирается, когда требуется коррозионная стойкость, более чистая среда или улучшенная стойкость к окислению. Распространенные марки корпусов клапанов включают CF8, CF8M, 304 и 316, в зависимости от спецификаций проекта. Нержавеющая сталь может подходить для горячей воды, пара с риском коррозии, химических сред и некоторых окислительных сред.
Марка стали должна соответствовать химическому составу среды. Содержание хлоридов, кислотность, уровень кислорода и чистящие химикаты могут значительно изменить риск коррозии. При высокотемпературной эксплуатации выбор нержавеющей стали не должен основываться только на общем названии “нержавеющая сталь 316”. Необходимо анализировать фактическую спецификацию литья или ковки, термообработку, класс давления и условия коррозии.
Легированная сталь
Легированная сталь может потребоваться, когда среда связана с более высокой прочностью при повышенных температурах, сопротивлением ползучести или улучшенным сопротивлением термическим напряжениям. Энергетика, пар высокого давления, установки нефтепереработки и горячие углеводородные линии могут требовать легированных материалов в зависимости от расчетного кода и класса трубопровода.
Для технологических трубопроводных систем, ASME B31.3 часто используется для определения требований к материалам, компонентам, проектированию, изготовлению, проверке, инспекции и испытаниям на химических, нефтеперерабатывающих, энергетических, водородных, полупроводниковых и смежных технологических установках.
Никелевые сплавы и специальные сплавы
Никелевые сплавы и другие специальные сплавы используются, когда условия эксплуатации сочетают высокую температуру с сильной коррозией. Примеры включают горячий коррозионный газ, сероводородные среды, кислые химические среды, среды, содержащие хлориды, или специальные нефтехимические процессы.
Для сероводородных сред (H2S) в нефтегазодобыче при выборе материала может потребоваться учет NACE MR0175 / ISO 15156. Это особенно важно, когда твердость, стойкость к сульфидному растрескиванию под напряжением и квалификация материала являются частью спецификации заказчика.
Материалы седла и варианты уплотнительной поверхности
Система седла является ядром шарового крана для высоких температур. Она определяет герметичность, крутящий момент при эксплуатации, срок службы и риск обслуживания. Для эксплуатации при высоких температурах инженерам следует оценивать не только материал седла, но и нагрузку на седло, конструкцию пружины, покрытие, чистоту поверхности, требования к герметичности и зазор для теплового расширения.
Металлические седла
Металлические седла предпочтительны для шаровых кранов, работающих при высоких температурах и в тяжелых условиях эксплуатации. Они лучше противостоят термической деформации, чем большинство полимерных седел, и могут выдерживать абразивные частицы в сочетании с подходящим упрочняющим покрытием. Типичная конструкция с металлическим седлом может включать подпружиненные седла, графитовые уплотнения корпуса, антистатическую конструкцию, невыбиваемый шток и прецизионно притертые уплотнительные поверхности.
Однако клапаны с металлическими седлами не следует автоматически описывать как “герметичные” (zero leakage) во всех условиях. Металлическое уплотнение может обеспечивать надежное перекрытие, но достижимый класс герметичности зависит от конструкции седла, покрытия, качества шлифовки, испытательной среды, перепада давления, температуры и износа в процессе эксплуатации. Требуемый класс герметичности должен быть указан в спецификации закупки.

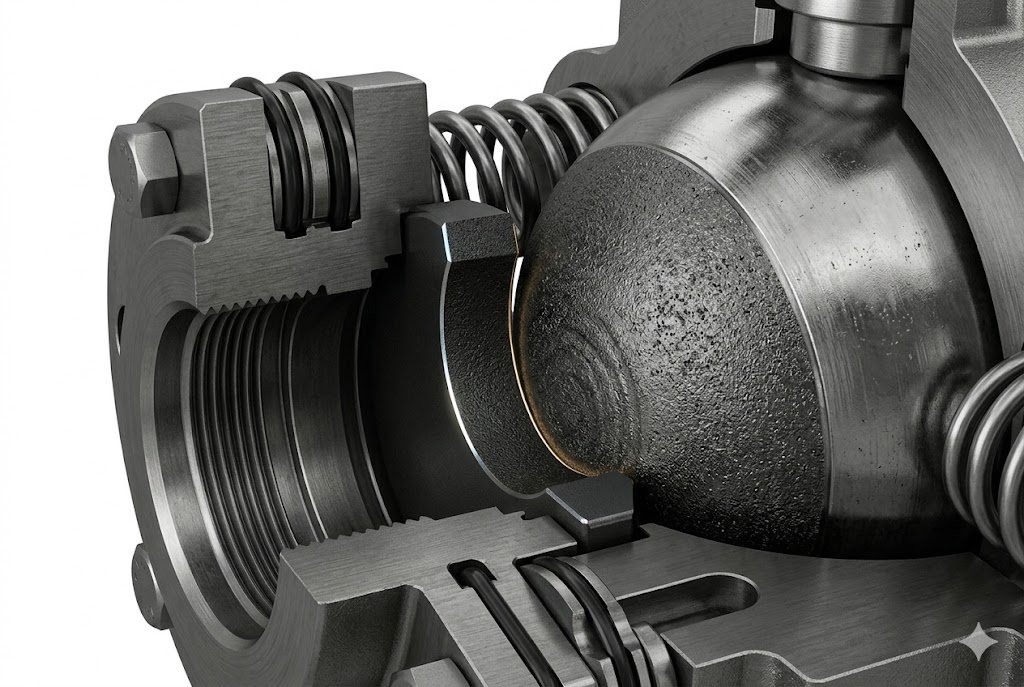

Твердосплавное покрытие шара и поверхностей седла
При абразивных или эрозионных средах контактные поверхности шара и седла часто подвергаются твердосплавному покрытию или напылению. Распространенные варианты включают покрытие карбидом вольфрама, карбидом хрома, наплавку стеллитом или другие износостойкие поверхностные обработки. Правильный выбор зависит от абразивности среды, рабочей температуры, перепада давления, частоты циклов и условий коррозии.
Твердое покрытие выбирается не только по значению твердости. Важны также адгезия, толщина покрытия, термическая совместимость, коррозионное поведение и качество финишной обработки. Покрытие, хорошо работающее в сухой абразивной среде, может быть не лучшим выбором в среде высокотемпературных коррозионных паров.
Пример 2: Твердое покрытие выбрано только по твердости
Проблема: Шаровой кран с металлическим седлом, используемый в среде горячих частиц, показал увеличение утечки после короткого периода эксплуатации, несмотря на то, что покрытие шара имело высокую твердость.
Вероятная причина: Покрытие было выбрано в основном по твердости, в то время как термические циклы и направление эрозионного потока не были полностью учтены. На уплотнительной поверхности развились микротрещины и неравномерный износ.
Предотвращение: Подтвердите состав среды, твердость частиц, скорость потока, температурные колебания и ожидаемую частоту циклов. Для тяжелых условий эксплуатации рассмотрите метод нанесения покрытия, его толщину, шероховатость поверхности и совместимость материалов шара и седла.
Графитовая набивка и прокладки
Гибкий графит часто используется для высокотемпературных уплотнений штока и прокладок корпуса клапанов, поскольку он остается стабильным в условиях, где многие эластомеры непригодны. В шаровых кранах для высоких температур уплотнение штока и соединение корпуса так же важны, как и седло. Клапан с прочным металлическим седлом может выйти из строя в эксплуатации, если уплотнение штока ослабнет после термических циклов.
Для летучих или опасных жидкостей могут применяться требования по снижению выбросов. ISO 15848-1 определяет процедуры испытаний для оценки внешних утечек из уплотнений штока клапана и соединений корпуса запорных и регулирующих клапанов, предназначенных для летучих загрязнителей воздуха и опасных жидкостей.
Шаровые краны для высоких температур с плавающим шаром или с цапфой
Шаровые краны для высоких температур могут использовать конструкцию с плавающим шаром или с цапфой. Правильный выбор зависит от размера клапана, класса давления, перепада давления, ограничения крутящего момента, нагрузки на седло и требований к автоматизации.
Шаровой кран с плавающей пробкой
В шаровом кране с плавающим шаром шар не закреплен верхними и нижними цапфами. Под давлением шар немного смещается вниз по потоку и прижимается к седлу, создавая уплотнение. Эта конструкция компактна и часто используется для меньших размеров и классов давления от низкого до среднего.
Для эксплуатации при высоких температурах конструкции с плавающим шаром должны тщательно проверяться, поскольку нагрузка на седло и рабочий крутящий момент могут увеличиваться с ростом давления и теплового расширения. В небольших трубопроводах высокого температурного режима шаровой кран с плавающим шаром и металлическим седлом может быть приемлемым, если крутящий момент, утечка через седло и температурные циклы находятся в пределах рабочего диапазона.
Шаровой кран с цапфой
A шаровому крану с цапфой поддерживает шар фиксированными цапфами. Седла перемещаются к шару, обычно под действием пружины и давления в линии. Эта конструкция снижает рабочий крутящий момент и обеспечивает лучшую механическую стабильность для больших размеров и более высоких классов давления.
Для суровых условий эксплуатации при высоких температурах шаровые краны с цапфой и металлическим седлом часто используются, когда клапан большой, автоматизирован, часто эксплуатируется или установлен в технологической линии высокого давления.
При замене существующего клапана перед покупкой следует проверить размеры от фланца до фланца или от конца до конца. ASME B16.10 охватывает размеры от фланца до фланца и от конца до конца для прямоточных клапанов и используется для обеспечения взаимозаменяемости при установке клапанов из одного материала, одного типа, одного размера, одного класса давления и с одним типом присоединения.
Конструктивные особенности шаровых кранов для высоких температур
Шаровой кран для высоких температур следует рассматривать как спроектированную сборку, содержащую давление. Следующие конструктивные моменты обычно определяют, будет ли клапан надежно работать в полевых условиях.
Номинальные характеристики по давлению и температуре
Номинальное давление клапана снижается с повышением температуры. Это одна из наиболее распространенных ошибок при выборе. Клапан, подходящий для определенного давления при температуре окружающей среды, может не подходить для того же давления при повышенной температуре. Допустимое значение должно проверяться в соответствии с материалом корпуса, классом давления, типом присоединения и применимым стандартом.
Для фланцевых шаровых кранов для высоких температур размеры фланцев и номинальные характеристики по давлению и температуре могут указываться в соответствии с ASME B16.5, в зависимости от класса трубопровода и стандарта проекта. Для номинальных характеристик корпуса клапана в спецификациях многих промышленных клапанов часто ссылаются на ASME B16.34.
Термическое расширение и крутящий момент клапана
Термическое расширение влияет на зазор в полости корпуса, нагрузку на седло, соосность штока, напряжение уплотнения и крутящий момент привода. Различные компоненты расширяются с разной скоростью. Если конструкция клапана не допускает такого движения, шар может заклинить в седле, крутящий момент может резко возрасти, или клапан может протекать после охлаждения.
Испытания при высоких температурах обычно используются в инженерии для оценки производительности материалов или компонентов при воздействии тепла, включая изменения механических свойств, сопротивление ползучести и термическое расширение. Для получения информации об этой концепции тестирования см. Обзор испытаний при высоких температурах от TWI.
Инженерный пример 3: Клапан не открывается после остановки
Проблема: Высокотемпературный шаровой кран нормально работал во время пусконаладки, но после горячей остановки и перезапуска редуктор не смог плавно открыть клапан.
Вероятная причина: Термическое расширение увеличило нагрузку на седло и пусковой момент. Привод или редуктор были выбраны на основе испытательного момента только при комнатной температуре.
Предотвращение: Для высокотемпературной эксплуатации с металлическими седлами используйте данные по крутящему моменту клапана, учитывающие температуру, перепад давления, нагрузку на седло и коэффициент безопасности. Автоматизированные клапаны должны подбираться по максимальному пусковому моменту, а не только по нормальному рабочему моменту.
Требования к герметичности затвора
Шаровые краны с металлокерамическим уплотнением для высоких температур выбираются исходя из долговечности, а не потому, что каждая конструкция с металлокерамическим уплотнением автоматически обеспечивает герметичность перекрытия при любых условиях эксплуатации. Требуемый класс герметичности должен быть четко указан. Испытательная среда, испытательное давление, температурные условия и критерии приемки должны быть согласованы до производства.
ISO 5208 устанавливает процедуры контроля и испытаний, используемые производителями клапанов для обеспечения целостности границы давления и проверки герметичности перекрытия промышленных металлических клапанов. Некоторые проекты также могут ссылаться на API 598 для инспекции и испытаний клапанов под давлением; когда требуется API 598, точные критерии приемлемости утечек должны быть подтверждены в заказе на поставку или плане испытаний.
Конструкция, безопасная при пожаре
На нефтеперерабатывающих, нефтегазовых, нефтехимических предприятиях и при работе с опасными жидкостями может потребоваться огнестойкая конструкция. Конструкция огнестойкого шарового крана обычно включает вторичное металлокерамическое уплотнение, графитовую набивку, графитовую прокладку корпуса, антистатическое устройство и конструкцию штока, защищенную от выброса.
ISO 10497 устанавливает требования к огневым испытаниям и метод огневых испытаний для запорных клапанов с эластичным и металлокерамическим уплотнением. Если проект требует квалификации огнестойкости, необходимо тщательно изучить сертификат клапана, охватываемый диапазон размеров, класс давления, тип уплотнения и материал корпуса.
Уплотнение штока и контроль утечек
Утечка через уплотнение штока является распространенной проблемой в клапанах для высоких температур. Натяжение уплотнения изменяется во время циклов нагрева и охлаждения. Если система уплотнения не спроектирована должным образом, клапан может демонстрировать внешнюю утечку, даже если уплотнение седла остается приемлемым.
Для опасных или летучих жидкостей может потребоваться динамически подтягиваемое уплотнение, уплотнительные комплекты с низким уровнем выбросов, улучшенная обработка штока, контролируемое усилие нажимных колец и испытания на выбросы. В спецификации проекта должно быть указано, требуется ли производительность по контролю выбросов и какой стандарт применяется.
Тип присоединения и конструкция для монтажа
Шаровые краны для высоких температур могут использовать фланцевые, стыковые сварные, расточные сварные или резьбовые соединения. Для высоких температур и тяжелых условий эксплуатации фланцевые и стыковые сварные концы более распространены, чем малые резьбовые соединения, особенно на технологических установках и нефтеперерабатывающих предприятиях.
A шаровой кран фланцевый легче снимается для инспекции или технического обслуживания, в то время как конструкция со стыковой сваркой уменьшает потенциальные точки утечки фланца. Выбор должен соответствовать классу трубопровода, философии обслуживания, температуре, давлению и требованиям безопасности установки.
Типичные применения шаровых кранов для высоких температур

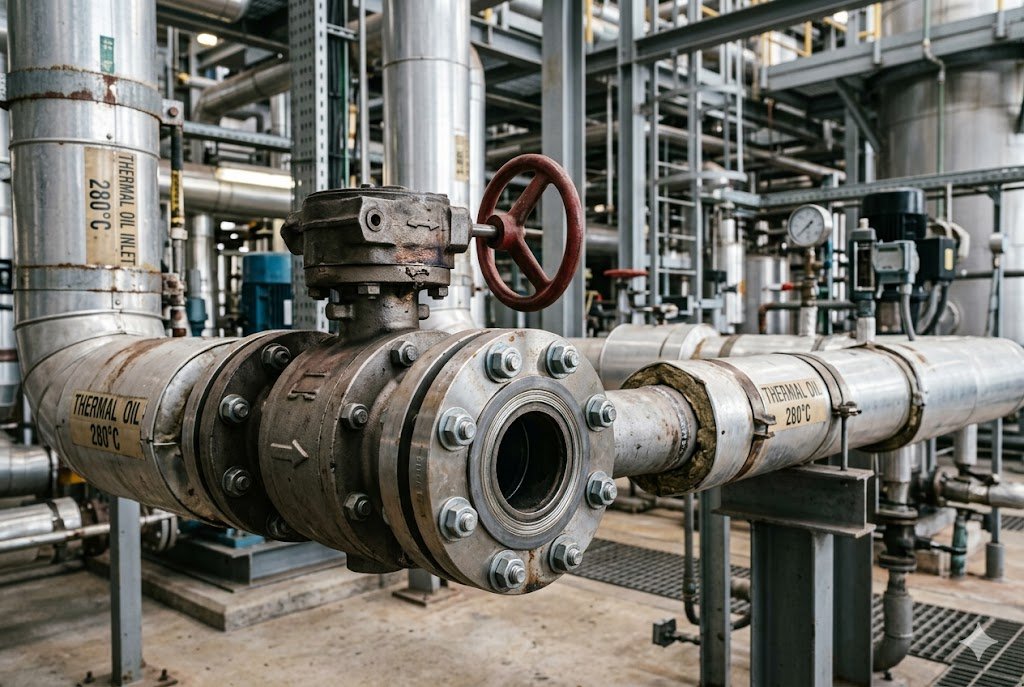

Паровая среда
Пар создает высокие температуры, циклические нагрузки, риск образования конденсата и возможную эрозию в положениях дросселирования или частичного открытия. Шаровые краны в основном используются для изоляции, а не для непрерывного дросселирования. Для паровой изоляции следует учитывать металлические седла, графитовую набивку, соответствующий класс давления-температуры и дренажное устройство.
Системы с термомаслом
Системы с термомаслом часто работают непрерывно при повышенной температуре. Кран может оставаться в одном положении в течение длительного времени, а затем использоваться во время технического обслуживания. Это может увеличить пусковой момент. Материал седла, конструкция набивки и выбор привода должны быть рассчитаны на длительное воздействие тепла, а не только на кратковременную максимальную температуру.
Нефтеперерабатывающие и нефтехимические установки
Нефтеперерабатывающие и нефтехимические процессы могут включать горячие углеводороды, катализаторную пыль, поток пара, термические циклы и требования пожарной безопасности. Шаровые краны с металлическими седлами обычно выбираются там, где седла из эластомеров быстро изнашиваются или где стандарты проекта требуют более прочной конструкции для тяжелых условий эксплуатации.
Производство электроэнергии
Электростанции используют высокотемпературные клапаны для пара, конденсата, вспомогательных систем и термических процессов. Прочность материала, класс давления-температуры и долговременная герметичность являются ключевыми факторами. Клапан должен соответствовать трубопроводным нормам, классу материалов и требованиям к инспекции электростанции.
Абразивные среды при высоких температурах
Когда высокая температура сочетается с частицами, уплотнительные поверхности седла и шара подвергаются как термическому напряжению, так и механическому износу. В таких условиях шаровой кран с металлическим седлом и твердым покрытием обычно более подходит, чем конструкция с эластомерным седлом.
Пример проектирования 4: Утечка в горячей абразивной среде
Проблема: Клапан, установленный на линии горячего газа с мелкими частицами, развил утечку вниз по потоку после многократной эксплуатации.
Вероятная причина: Частицы застряли между шаром и седлом во время закрытия. Уплотнительная поверхность была поцарапана, и нагрузка на седло больше не могла компенсировать повреждение.
Предотвращение: Используйте шаровой кран с металлокерамическим седлом и соответствующим твердым покрытием, проверьте направление потока, избегайте использования крана для дросселирования, если он не предназначен для этой цели, и подтвердите необходимость промывки или фильтрации на входе.
Чек-лист по выбору шаровых кранов для высоких температур
Следующий чек-лист может быть использован перед отправкой запроса или спецификации на закупку:
| Параметр выбора | Что подтвердить | Почему это важно |
|---|
| Рабочая температура | Нормальная, максимальная, аварийная и температура очистки | Определяет материал седла, набивку, прокладку, класс корпуса и поведение при крутящем моменте |
| Условие давления | Расчетное давление, рабочее давление, перепад давления | Влияет на рейтинг давления-температуры, нагрузку на седло и подбор привода |
| Среда | Пар, термомасло, газ, шлам, углеводород, химикаты, твердые частицы | Определяет совместимость материалов, тип покрытия, риск эрозии и требования к очистке |
| Конструкция клапана | Конструкция с плавающим шаром или на цапфах | Контролирует крутящий момент, диапазон размеров, пригодность по давлению и механическую стабильность |
| Конструкция седла | Мягкое седло, металлическое седло, подпружиненное седло, седло с твердым покрытием | Напрямую влияет на надежность уплотнения, температурные характеристики и срок службы |
| Покрытие | Карбид вольфрама, карбид хрома, стеллит или другое покрытие | Повышает износостойкость при правильном выборе для температуры и среды |
| Требования к герметичности | Требуемый класс герметичности и стандарт испытаний | Предотвращает несоответствие между проектными ожиданиями и возможностями клапана с металлическим седлом |
| Тип привода | Рычаг, редуктор, пневматический привод, электрический привод | Высокая температура и металлические седла могут увеличить пусковой момент |
| Особые требования | Пожаробезопасный, антистатический, низкоэмиссионный, с компенсацией полости | Часто требуется на НПЗ, нефтехимических предприятиях, в нефтегазовой отрасли и при работе с опасными средами |
Распространенные ошибки при выборе шаровых кранов для высоких температур
Выбор только по классу давления
Класс 150, Класс 300 или Класс 600 — это не вся история. Номинальное давление должно проверяться при фактической рабочей температуре и с выбранным материалом. Кран класса 300 при температуре окружающей среды не автоматически подходит для того же давления при высокой температуре.
Использование температуры седла из каталога как единственного критерия
Температурные пределы седла полезны, но они не заменяют инженерный анализ. Давление, среда, наличие твердых частиц, размер крана, нагрузка на седло и частота циклов могут сократить практический срок службы седла.
Игнорирование уплотнения штока
Многие проблемы с высокотемпературными кранами — это проблемы внешних утечек, а не утечек через седло. Уплотнение штока, конструкция сальниковой набивки, прокладка корпуса, болтовые соединения и термические циклы должны рассматриваться в комплексе.
Недооценка теплового расширения
Тепловое расширение может увеличить крутящий момент, изменить нагрузку на седло и повлиять на соосность штока. Это особенно важно для автоматизированных шаровых кранов с металлическим седлом.
Выбор неправильного покрытия
Одна только твердость не гарантирует длительный срок службы. Выбор покрытия должен учитывать температуру, коррозию, эрозию, адгезию, ударные нагрузки и качество финишной обработки.
Рекомендуемая конструкция для тяжелых условий эксплуатации при высоких температурах
Для тяжелых условий эксплуатации при высоких температурах и абразивной среде рекомендуемая конструкция обычно следующая:
- Конструкция шарового крана с металлической посадкой
- Материал корпуса: углеродистая сталь, нержавеющая сталь, легированная сталь или специальный сплав, выбираемый в зависимости от условий эксплуатации
- Шаровая и седловая поверхности с твердым покрытием или наплавкой
- Пружинный механизм седла, где это необходимо
- Гибкая графитовая набивка и прокладка корпуса
- Противопожарная и антистатическая конструкция, когда это требуется
- Конструкция штока, исключающая выброс
- Редуктор или привод, рассчитанные в соответствии с условиями высокого крутящего момента при высоких температурах
- Проверка характеристик давления-температуры по соответствующему стандарту
- Документированные требования к испытаниям под давлением и на герметичность
Такая конструкция обеспечивает лучшую долговечность по сравнению с традиционными шаровыми кранами с эластомерным седлом в применениях, связанных с нагревом, абразивным износом, термическими циклами, паром, термомаслом, горячим газом и агрессивными средами нефтепереработки.
Заключение
A шаровой кран для высоких температур должен выбираться на основе фактических данных эксплуатации, а не только номинального размера, класса давления или температурного предела материала седла. Температура влияет на рейтинг корпуса, стабильность седла, эффективность покрытия, уплотнение штока, рабочий крутящий момент, характеристики утечки и долгосрочный риск обслуживания.
Для чистых сред и умеренных температур шаровые краны с эластомерным седлом по-прежнему могут быть практичным решением. Для пара, термомасла, горячего газа, абразивных сред и применений в тяжелых условиях эксплуатации, шаровых кранов с металлическими седлами часто является более надежным инженерным выбором.
Перед окончательным выбором подтвердите рабочую температуру, рейтинг давления-температуры, состав среды, содержание частиц, требование к герметичности, спецификацию материалов, требование пожарной безопасности, требование к герметичности от выбросов и запас крутящего момента привода. Правильно подобранный шаровой кран для высоких температур может снизить утечки, избежать незапланированных остановов и продлить срок службы в требовательных условиях технологического процесса.
FAQ: Подбор шарового крана для высоких температур
Что такое шаровой кран для высоких температур?
Шаровой кран для высоких температур — это запорный кран с четвертью оборота, разработанный для работы при повышенных температурах, где стандартные эластомерные седла, уплотнения или седла общего назначения могут не обеспечивать надежную работу. В тяжелых условиях эксплуатации он часто использует металлические седла, упрочненные поверхности уплотнения, графитовые сальники и материалы корпуса для высоких температур.
Почему шаровые краны с металлическим седлом используются для работы при высоких температурах?
Шаровые краны с металлическим седлом используются потому, что металлические седла лучше противостоят нагреву, деформации и абразивному износу, чем многие материалы эластомерных седел. Они подходят для пара, термомасла, горячего газа, нефтеперерабатывающих сред и сред, содержащих частицы, где эластомерные седла могут изнашиваться, ползти или выдавливаться.
Можно ли использовать шаровой кран с эластомерным седлом при высоких температурах?
Да, но только когда фактическая температура, давление, среда, чистота и частота циклов находятся в пределах ограничений материала седла. Для чистых сред умеренной температуры шаровой кран с эластомерным седлом может работать хорошо. Для высоких температур, абразивных сред или сред с термическими циклами конструкция с металлическим седлом обычно безопаснее.
Какие материалы обычно используются для шаровых кранов для высоких температур?
К распространенным материалам корпуса относятся углеродистая сталь, нержавеющая сталь, легированная сталь и никелевые сплавы. Правильный выбор материала зависит от номинальных характеристик давления и температуры, риска коррозии, состава среды, внешних условий и класса трубопроводной арматуры проекта.
Что следует проверить перед заказом шарового крана для высоких температур?
Проверьте рабочую температуру, рабочее давление, перепад давления, состояние среды, содержание твердых частиц, размер крана, тип присоединения, конструкцию седла, класс герметичности, требования к покрытию, крутящий момент привода, требование пожарной безопасности и применимый стандарт испытаний.
Подходят ли шаровые краны для высоких температур для регулирования потока?
Большинство шаровых кранов предназначены в основном для запорной функции. Регулирование потока может привести к высокой скорости, эрозии, вибрации и повреждению седла, особенно в условиях абразивной среды при высоких температурах. Если требуется регулирование, согласуйте конструкцию крана, угол открытия, скорость потока и допустимый перепад давления с производителем.
