Обзор клапана прямого действия ZMHN-16:

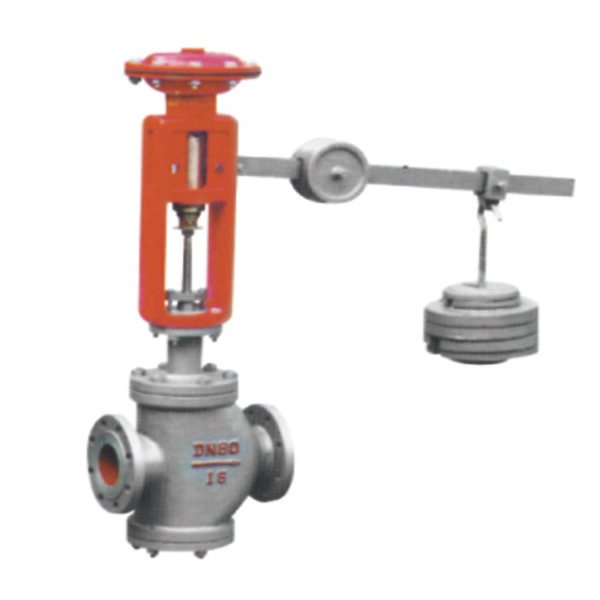

Клапан прямого действия ZMHN-16 с рычажным противовесом состоит из рычажного диафрагменного привода и механизма регулирующего клапана. Тип "после клапана" используется для поддержания постоянного давления в трубопроводе за регулирующим клапаном, при этом управляющий сигнал поступает из трубопровода после клапана; тип "перед клапаном" используется для поддержания постоянного давления в трубопроводе перед клапаном, при этом управляющий сигнал поступает из трубопровода перед клапаном. Полученный, благодаря простой конструкции, надежному действию, удобному обслуживанию, огнестойкости и взрывозащищенности, клапан прямого действия широко применяется для автоматического регулирования в химической, нефтеперерабатывающей, металлургической, энергетической, бумажной, легкой текстильной и других отраслях промышленности.
Основные технические параметры:
|
Основные технические параметры и показатели производительности |
||||||||||
|
Условный диаметр (мм) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
Коэффициент расхода (Kv) |
12 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
|
Характеристики потока |
быстрое открытие |
|||||||||
|
Номинальное давление PN (МПа) |
1.6, 40 |
|||||||||
|
Ход L(мм) |
4 |
7 |
10 |
13 |
19 |
28 |
||||
|
Режим действия |
Тип присоединения клапана, тип штока клапана |
|||||||||
|
Рабочая температура (℃) |
-20~220℃ |
|||||||||
|
Величина утечки |
10-3 × номинальной пропускной способности клапана |
|||||||||
|
Отклонение уставки |
±12% |
|||||||||
Параметры производительности:
|
Диапазон регулировки давления |
|||
|
Диапазон регулировки давления (100КПа) |
Мембранное устройство |
Наружный диаметр емкостного датчика, мм |
Вес тяжелого молота (кг) |
|
0.15-0.65 |
4 |
375 |
12 |
|
0.65-0.85 |
17 |
||
|
0.85-1.0 |
21 |
||
|
1.0-2.0 |
2 |
225 |
8 |
|
2.0-2.5 |
11 |
||
|
2.5-3.5 |
18 |
||
|
3.5-5.0 |
30 |
||
|
5.0-8.0 |
2 |
185 |
17 |
|
8.0-9.5 |
21 |
||
|
9.5-13 |
30 |
||
Внешние размеры:
|
Внешние размеры |
|||||
|
Условный проход |
φA |
H |
H1 |
H2 |
L |
|
25 |
185 |
727 |
117 |
297 |
185 |
|
32 |
733 |
120 |
303 |
200 |
|
|
40 |
772 |
139 |
342 |
220 |
|
|
50 |
225 |
782 |
144 |
352 |
250 |
|
65 |
877 |
188 |
447 |
275 |
|
|
80 |
375 |
907 |
208 |
477 |
300 |
|
100 |
931 |
220 |
501 |
350 |
|
|
125 |
1034 |
270 |
604 |
3410 |
|
|
150 |
1059 |
280 |
629 |
450 |
|
|
200 |
1134 |
300 |
704 |
550 |
|
