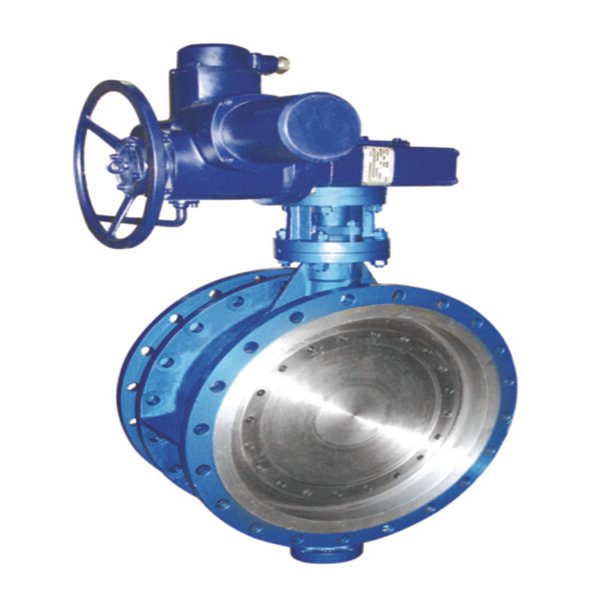

Desde el nombre del producto hasta un requisito de ingeniería de Válvula de mariposa de vacío de doble sello
Se evalúa una Válvula de mariposa de vacío de doble sello para aislamiento o regulación compacta de cuarto de vuelta. Un disco gira dentro del cuerpo y el orificio de la tubería. La geometría de desplazamiento, la construcción del asiento, el soporte del eje, la interfaz de brida y el par del actuador determinan el sellado, el desgaste y la controlabilidad.
Antes de cotizar esta configuración, cierre las condiciones de aislamiento de vacío, control de fugas de aire y presión externa y registre todas las suposiciones de proceso, mecánicas, operativas y de documentación.
Vacío
Aislamiento al vacío, control de fugas de aire y condiciones de presión externa. Proporcione la presión absoluta, la tasa de evacuación, la fuga de aire admisible, la dirección del flujo, la temperatura, la limpieza y los casos de accionamiento.
Envolvente de aplicación
Confirme cada caso de presión, temperatura, presión diferencial y ciclo para esta Válvula de mariposa de vacío de doble sello.
Interfaz instalada
Verifique extremos, orificio, dirección de flujo, orientación, envolvente del actuador, cargas y acceso de mantenimiento.
Límite específico del pedido
Trate esta página como una ruta de ingeniería, luego verifique la configuración real, los límites y la evidencia en los documentos controlados del proyecto.
Datos de configuración publicados para Válvula de mariposa de vacío de doble sello: se requiere confirmación
Los valores a continuación se transcriben de la lista pública anterior para que no se pierda información útil del modelo durante la reconstrucción de calidad. No representan un rango universal disponible, certificado o compromiso de pedido. Confirme cada valor en la cotización aceptada, la hoja de datos de etiqueta y el dibujo aprobado.
| Parámetro | Listado anterior | Verificación de pedido requerida |
|---|---|---|
| Tipo de producto | No indicado en la lista pública anterior. | Confirmar el modelo exacto, la construcción y la configuración suministrada. |
| Tamaño nominal / DN | No indicado en la lista pública anterior. | Confirmar cada etiqueta solicitada y la combinación de internos o paso disponible. |
| Clasificación de presión | No indicado en la lista pública anterior. | Confirmar el estándar de clasificación, la clase y la base de temperatura aplicables. |
| Temperatura | No indicado en la lista pública anterior. | Confirmar las temperaturas de diseño, operación, arranque y metal en condiciones de perturbación. |
| Conexión final | No indicado en la lista pública anterior. | Confirmar el estándar, el tipo de cara, el schedule, el paso y la interfaz de acoplamiento. |
| Coeficiente de flujo / característica | No indicado en la lista pública anterior. | Confirmar casos calculados, internos, recorrido y comportamiento instalado. |
| Material del cuerpo / bonete | No indicado en la lista pública anterior. | Confirmar grado del componente, forma del producto, tratamiento térmico y registros. |
| Material de internos / cierre | No indicado en la lista pública anterior. | Confirmar cada componente mojado, dureza, recubrimiento y acoplamiento. |
| Material del asiento / sello | No indicado en la lista pública anterior. | Confirmar compatibilidad, criterio de fuga y límite de presión-temperatura. |
| Operación / actuador | No indicado en la lista pública anterior. | Confirmar carga de peor caso, estado de fallo, servicios auxiliares, velocidad y accesorios. |
| Base de fuga | No indicado en la lista pública anterior. | Confirmar estándar, edición, dirección de prueba, medio y aceptación medible. |
Límite de evidencia: donde la lista anterior estaba incompleta o mal traducida, esta página no adivina un valor. Raymon Valve debe reemplazar los datos provisionales de la web con la ficha técnica controlada cuando esté disponible.
Cerrar las preguntas ocultas detrás de la descripción del producto
Registre la pregunta, la respuesta aceptada y la prueba para que la propuesta de Válvula de mariposa de vacío de doble sello pueda ser auditada entre disciplinas.
| Área de revisión | Pregunta de ingeniería | Registro requerido |
|---|---|---|
| Geometría del disco y asiento | La construcción concéntrica, de doble excentricidad o de triple excentricidad debe coincidir con el servicio de cierre y la temperatura. | Nombre el documento de control, el revisor responsable y el registro de inspección o cálculo. |
| Interfaz de tubería | Los cuerpos tipo wafer, lug, bridado o soldado requieren dimensiones de brida, juntas y espacio libre del disco compatibles. | Haga que este requisito sea auditable a través de la hoja de datos del pedido, la revisión del diseño y el plan de inspección. |
| Base de par | El par de asiento, de rodamiento, de empaquetadura e hidrodinámico debe verificarse en cada caso operativo. | Congelar el valor aceptado en la hoja de datos de la etiqueta y verificarlo en el plano aprobado. |
| Servicio de flujo | Se deben indicar los límites de apertura/cierre, estrangulamiento, apertura mínima y velocidad. | Nombre el documento de control, el revisor responsable y el registro de inspección o cálculo. |
| Vacío | Proporcione la presión absoluta, la tasa de evacuación, la fuga de aire admisible, la dirección del flujo, la temperatura, la limpieza y los casos de accionamiento. | Congelar el valor aceptado en la hoja de datos de la etiqueta y verificarlo en el plano aprobado. |
Verificar las normas y los criterios de aceptación con la edición aprobada por el comprador antes de la emisión del pedido.
Límites de aplicación a examinar antes de la aprobación técnica
Verifique la holgura del disco, la orientación de instalación y las cargas transitorias; un ajuste nominal de brida no demuestra que el disco pueda abrirse de forma segura. Revise también la orientación, las transiciones, el ciclado, la contaminación, el acceso y las consecuencias de fugas internas o externas.
Haga que cada reclamación crítica sea rastreable hasta la placa de la válvula
Un certificado o informe solo es útil cuando su alcance se rastrea hasta la placa, los materiales y la configuración reales. Utilice la guía de estándares de válvulas para separar el alcance del producto, la clasificación, las dimensiones, la conexión final y las pruebas.
Base de diseño
Requisitos de placa, revisión de diseño, lista de materiales y registro de excepciones aprobadas.
Identidad del material
Certificados de componentes, trazabilidad de lotes o coladas, tratamiento térmico, dureza y PMI o NDE requeridos.
Inspección y pruebas
Registros de retención/supervisión, resultados de materiales/END/presión/fugas/funcionales y cierre de no conformidades.
La idoneidad para vacío incluye la estabilidad de la presión externa y las fugas de aire; una clasificación de presión por sí sola es insuficiente.
Ninguna declaración aquí es una reclamación de certificación no cualificada; las normas, ediciones y la evidencia siguen sujetas a revisión del proyecto.
Entradas de RFQ que eliminan suposiciones evitables
Proporcionar una lista de válvulas controlada o una hoja de datos que cubra cada caso operativo, interfaz, material, operación, norma, inspección, prueba y requisito documental.
Para una Válvula de mariposa de vacío de doble sello, también destaque las condiciones de aislamiento de vacío, control de fugas de aire y presión externa. Enumere las suposiciones no resueltas como desviaciones en lugar de incrustarlas silenciosamente en la oferta.
Enviar los casos de servicio para revisión de ingeniería
Proporcionar la aplicación real; la respuesta separará los requisitos confirmados de las suposiciones e identificará las comprobaciones aún requeridas.
Continuar la revisión de selección
Familia de productos
Compare las construcciones principales y los límites de selección en esta familia de válvulas.
Revisión de válvulas de proyecto
Resuelva los riesgos interactivos de presión, temperatura, corrosión, desgaste o del proyecto.
Pruebas e inspección
Defina el alcance de la prueba de presión, la aceptación, los instrumentos, los puntos de inspección y los registros.
Convertir la Válvula de mariposa de vacío de doble sello de una solicitud general a una decisión de ingeniería auditable
Esta sección aborda la decisión que un visitante probablemente intenta completar, no solo el significado del título de la página. Úsela para identificar las entradas requeridas, comparar la propuesta y especificar el registro que probará la aceptación.
| Decisión | Qué hacer | Evidencia a conservar |
|---|---|---|
| Enunciado del problema | Para la válvula de mariposa de vacío de doble sellado, defina el resultado del sistema requerido, la consecuencia de fallo y la aceptación medible antes de elegir el hardware. | Requisito funcional |
| Rutas factibles | Compare al menos las alternativas prácticas de construcción, material, sellado y accionamiento, incluyendo las razones de rechazo. | Matriz de opciones y compensaciones |
| Condiciones de contorno | Verificar cada caso normal, transitorio, de arranque, parada, mantenimiento y pérdida de suministro que pueda cambiar la solución. | Datos de aplicación aprobados |
| Validación | Conectar cada beneficio reclamado a un cálculo, dibujo, cualificación, inspección o prueba a nivel de paquete que se aplique al pedido. | Plan de verificación y evidencia |
Cómo se debe utilizar esta guía de válvula de mariposa de vacío de doble sellado
Esta página no afirma que una persona nombrada, certificado, calificación, proyecto instalado o resultado de rendimiento se aplique a un pedido futuro. El cumplimiento del producto solo se confirma cuando la cotización aceptada, el dibujo aprobado, los procedimientos y los registros finales de fabricación/prueba identifican la configuración suministrada.
Los requisitos y estándares técnicos pueden cambiar. Verifique la fuente oficial, la edición del contrato, la precedencia del proyecto y las opciones del comprador. Consulte nuestra política de revisión de contenido técnico y evidencia, información de la empresa, enfoque de inspección o enviar una corrección o pregunta de aplicación.
Preguntas sobre válvula de mariposa de vacío de doble sellado
¿Qué información se requiere para seleccionar una válvula de mariposa de vacío de doble sello?
Proporcione el medio y la composición, todos los casos de presión y temperatura, el tamaño nominal, el flujo o la presión diferencial cuando sea relevante, la función requerida, las conexiones de extremo, los materiales, el criterio de cierre, la operación, las normas, la inspección y la documentación. Para esta configuración, la revisión debe abordar específicamente el aislamiento de vacío, el control de entrada de aire y las condiciones de presión externa.
¿Qué normas se aplican a una válvula de mariposa de doble sellado para vacío?
La respuesta depende de la construcción del producto, la jurisdicción del proyecto y las especificaciones del comprador. Un estándar de producto puede cubrir el alcance del diseño, mientras que estándares separados rigen la clasificación de presión-temperatura, dimensiones, extremos, pruebas de presión, seguridad contra incendios, emisiones o materiales. La idoneidad para vacío incluye la estabilidad a presión externa y la estanqueidad al aire; una clasificación de presión por sí sola es insuficiente.
¿Cómo se debe especificar la prueba de presión y fugas de la válvula de mariposa de vacío de doble sello?
Indicar la norma aplicable y su edición aprobada, la base de cálculo de la carcasa y el cierre, el fluido, la presión, la duración, la aceptación de fugas, la direccionalidad, los instrumentos, los puntos de inspección y el formato del informe.
¿Se puede suministrar una válvula de mariposa de doble sellado para vacío con actuador?
Donde la automatización sea factible, dimensionar a partir de la curva de par o empuje de la válvula en el peor de los casos, margen del proyecto, acción de fallo, tiempo de recorrido, servicio mínimo, ciclo de trabajo, controles, montaje y prueba del paquete.
¿Cuándo no se debe seleccionar una válvula de mariposa de vacío de doble sello?
No lo seleccione si su construcción cualificada no puede satisfacer los requisitos de proceso, cierre, materiales, dinámica, mantenimiento o documentación. Compruebe la holgura del disco, la orientación de instalación y las cargas transitorias; un ajuste nominal de brida no demuestra que el disco pueda abrirse de forma segura. La alternativa solo debe elegirse tras comparar las condiciones completas de servicio.
