ZMAS Высоконапорный угловой регулирующий клапан
Подробное описание:
The supplier of “ZMAS High Pressure Angle Control Valve”, the “pneumatic control valve” supplied by our company is of high quality, reasonable price, and perfect after-sales service. “ZMAS High Pressure Angle Control Valve” is suitable for light and heavy industry and building pipelines. On the way forward, let Xinhui Valve solve your problems! [Regulating valve] can be used in: chemical, petrochemical, petroleum, papermaking, mining, electric power, liquefied gas, food, pharmaceutical, water supply and drainage, municipal, mechanical equipment, electronic industry, urban construction, and other fields.
| Наименование продукта | ZMAS Высоконапорный угловой регулирующий клапан |
| Артикул | NEQJT |
| Условный проход | DN15-150 |
| диапазон давления | 1. 0-6,4 МПа |
| материал корпуса клапана | Чугун丨Ковкий чугун丨Листовая сталь丨Нержавеющая сталь |
[Control valve] valve body type selection: There are many types of valve bodies for control valves, and the commonly used valve body types include
① Прямой проходной клапан с одним седлом
② Прямой двухседловой клапан
③ угловой
④ мембранный
⑤ малорасходный
⑥ трехходовой
⑦ эксцентриковый
⑧ дисковый
⑨ Гильзовый цилиндр
⑩ Сферический и т.д.
[Regulating valve] The following considerations can be made in the specific selection:
(1) Форма и структура клапанного седла: Рассматривается в основном в соответствии с выбранными характеристиками потока и небалансной силой.
(2) Износостойкость: Когда рабочая среда представляет собой суспензию с высокой концентрацией абразивных частиц, внутренний материал клапана должен быть твердым.
(3) Коррозионная стойкость: Поскольку среда является коррозионной, старайтесь выбирать клапан простой конструкции.
(4) Температура и давление среды: при высоких температуре и давлении среды, а также при их больших изменениях, материал сердечника и седла клапана следует выбирать с учетом малых изменений температуры и давления. При температуре 250°C следует добавить радиатор. .
(5) Предотвращение вспышечного испарения и кавитации: вспышечное испарение и кавитация возникают только в жидких средах. В реальном производственном процессе вспышечное испарение и кавитация вызывают вибрацию и шум, сокращают срок службы клапана, поэтому при выборе клапана следует предотвращать вспышку и кавитацию. Обзор высоконапорного углового регулирующего клапана ZMAS:

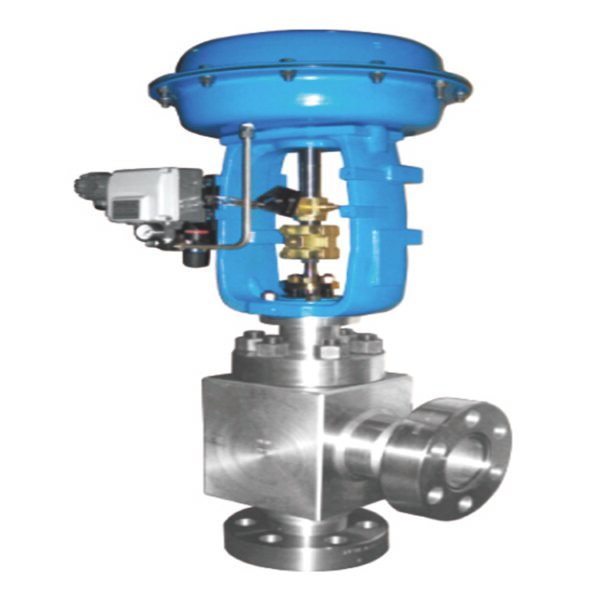

Высоконапорный угловой регулирующий клапан ZMAS состоит из пневматического многопружинного диафрагмового привода и односедлового клапана с низким гидравлическим сопротивлением. Новый привод имеет малую высоту, легкий вес и прост в установке. Новый корпус клапана имеет компактную конструкцию, гладкий поток и большой коэффициент расхода. Этот продукт работает стабильно, обладает хорошими характеристиками срабатывания, малым протеканием седла, точными характеристиками расхода и широким диапазоном регулирования. Он имеет преимущество достижения высококачественного регулирования в применении. Продукция включает стандартный тип, тип с регулируемым отсечением, тип с сильфонным уплотнением, тип с теплоизоляционной рубашкой и т. д.
Разнообразие. Применимо для различных классов температур жидкости в диапазоне от -200°C до +560°C. (Доступные аксессуары: позиционер, фильтр-редуктор давления воздуха, клапан удержания положения, концевой выключатель, датчик положения клапана, соленоидный клапан, механизм ручного колеса и т. д.)
[1] Индекс производительности высоконапорного углового регулирующего клапана ZMAS:
| Параметр | Значение индекса | Проект | Значение индекса | ||||
| Базовая погрешность | Без позиционера | ±5,0 |
Отклонение начальной и конечной точки |
Воздушная задвижка |
Без позиционера |
Начальная точка |
±5.0 |
| С позиционером | ±1.0 |
конечная точка |
±2.5 | ||||
|
Разница возврата |
Без позиционера | <3.0 |
С позиционером |
Начальная точка |
±1.0 | ||
|
конечная точка |
±1.0 | ||||||
|
С позиционером |
<1.0 |
пневмопривод (открытие) |
Без позиционера |
Начальная точка |
±2.5 | ||
|
конечная точка |
±5.0 | ||||||
|
Мертвая зона |
Без позиционера | <3.0 |
С позиционером |
Начальная точка |
±1.0 | ||
|
конечная точка |
±1.0 | ||||||
|
С позиционером |
<0.4 |
Допустимая утечка, л/ч |
1X10-4X Номинальная пропускная способность клапана | ||||
|
Номинальное отклонение хода |
±2.5 | ||||||
Примечание: Данный продукт соответствует национальному стандарту GB/T4213-92.
[2] Допустимый перепад давления МПа:
| Метод переключения | Модель привода | Диапазон настройки пружины
кПа |
Давление источника воздуха
кПа |
Требуется вложение | Номинальный диаметр (диаметр седла клапана) мм | |||||||||||||||
| 25 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | ||||||||||
| (10) | (12) | (15) | (20) | (32) | (40) | (125) | (150) | |||||||||||||
| Воздушная задвижка | ZHA
-22 |
20〜
100 20〜 100 40〜 200 |
140
250 140 |
P
P P или R |
6.4
6.4 6.4 |
5.94
6.4 6.4 |
3.34
6.4 6.4 |
3.34
6.4 6.4 |
2.14
6.4 6.4 |
|||||||||||
| ZHA
-23 |
20〜
100 20〜 100 40〜 200 |
140
250 400 |
P
P P или R |
1. 31
6. 09 6.4 |
0. 84
3.9 5.26 |
0.5
3 2.5 3.3 9 |
||||||||||||||
| ZHA | 20〜 | 140 | P | 0.5 | 0. | 0.21 | ||||||||||||||
| -34 | 100 | 250 | P | 1 | 33 | 1.0 | ||||||||||||||
| 20〜 | 400 | P | 2.3 | 1. | 1.35 | |||||||||||||||
| 100 | или | 6 | 56 | |||||||||||||||||
| 40〜 | R | 3.2 | 2. | |||||||||||||||||
| 200 | 1 | 12 | ||||||||||||||||||
| ZHA | 20〜 | 140 | P | 0.22 | 0.15 | 0.08 | ||||||||||||||
| -45 | 100 | 250 | P | 1.02 | 0. 71 | 0.40 | ||||||||||||||
| 20〜 | 400 | P | 1.39 | 0. 97 | 0.54 | |||||||||||||||
| 100 | или | |||||||||||||||||||
| 40〜 | R | |||||||||||||||||||
| 200 | ||||||||||||||||||||
| ZHA | 20〜 | 140 | P | 0.06 | 0.04 | |||||||||||||||
| -56 | 100 | 250 | P | 0.37 | 0.25 | |||||||||||||||
| 20〜 | 400 | P | 0.51 | 0.36 | ||||||||||||||||
| 100 | или | |||||||||||||||||||
| 40〜 | R | |||||||||||||||||||
| 200 |
| пневмопривод (открытие) | ZHB | 20〜 | 140 | P | 4.46 | 3. 09 | 1.98 | 1.11 | 0. 71 | |||||||||||
| -22 | 100 | 250 | P | 6.4 | 6.4 | 5.94 | 3.34 | 2.14 | ||||||||||||
| 40〜 | 400 | или | 6.4 | 6.4 | 6.4 | 6.4 | 4.99 | |||||||||||||
| 200 | R | |||||||||||||||||||
| 80〜 | P | |||||||||||||||||||
| 240 | ||||||||||||||||||||
| ZHB | 20〜 | 140 | P | 0.44 | 0.28 | 0.1 | ||||||||||||||
| -23 | 100 | 250 | P | 1.37 | 0.84 | 8 | ||||||||||||||
| 40〜 | 400 | или | 3.05 | 1.95 | 0.5 | |||||||||||||||
| 200 | R | 3 | ||||||||||||||||||
| 80〜 | P | 1.2 | ||||||||||||||||||
| 240 | 5 | |||||||||||||||||||
| ZHB | 20〜 | 140 | P | 0.1 | 0. | 0.07 | ||||||||||||||
| -34 | 100 | 250 | P | 7 | 11 | 0.21 | ||||||||||||||
| 40〜 | 400 | или | 0.5 | 0. | 0.5 | |||||||||||||||
| 200 | R | 1 | 33 | |||||||||||||||||
| 80〜 | P | 1.1 | 0. | |||||||||||||||||
| 240 | 8 | 78 | ||||||||||||||||||
| ZHB | 20〜 | 140 | P | 0.07 | 0.05 | 0.02 | ||||||||||||||
| -45 | 100 | 250 | P | 0.22 | 0.15 | 8 | ||||||||||||||
| 40〜 | 400 | или | 0.51 | 0.35 | 0.08 | |||||||||||||||
| 200 | R | 0.20 | ||||||||||||||||||
| 80〜 | P | |||||||||||||||||||
| 240 | ||||||||||||||||||||
| ZHA | 20〜 | 140 | P | 0.03 | 0.02 | |||||||||||||||
| -56 | 100 | 250 | P | 0.09 | 0.06 | |||||||||||||||
| 20〜 | 400 | P | 0.20 | 0.14 | ||||||||||||||||
| 100 | или | |||||||||||||||||||
| 40〜 | R | |||||||||||||||||||
| 200 |
Примечание: (1) P — позиционер клапана; R — реле давления; (2) Допустимый перепад давления для закрытия клапана P2=. (3) Если допустимый перепад давления не указан или максимальный рабочий перепад давления выходит за пределы списка, свяжитесь с нами.
【три】материал основных частей:
| Наименование детали | Материал | температурный диапазон |
| корпус клапана, верхняя крышка клапана | HT200 | -20〜200°C |
| ZG230-450 | -40〜450°C | |
| ZG1Cr18Ni9Ti | -250—550°C | |
| ZG0Cr18Ni12Mo2Ti | -250—550°C | |
| клапанная пара, седло клапана | 1Cr18Ni9 | -250—550°C |
| 0Cr18Ni12Mo2Ti | -250—550°C | |
| набивка | политетрафторэтилен | -40〜200°C |
| Мембрана | Нитрильный каучук, армированный полиэфирной тканью | |
| пружина сжатия | 60Si2Mn | |
| Мембранная камера | A3 |
[4] Основные технические параметры регулирующего механизма:
| Условный диаметр, мм | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | |||||||
| Диаметр седла клапана, мм | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||||
| Номинальный расход
Коэффициент Kv |
прямая линия, равнопроцентная характеристика | 1. 8 | 2. 8 | 4.4 | 6.9 | 11 | 17. 6 | 27. 5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 1000 | 1600 | |||
| 1. 6 | 2. 5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 900 | 1440 | |||||
| Номинальное давление МПа | 0. 6 1. 6 4. 0 6. 4 | |||||||||||||||||||
| Ход, мм | 10 | 16 | 25 | 40 | 60 | 100 | ||||||||||||||
| Характеристики потока | Прямая линия, равнопроцентная характеристика, быстродействующая | |||||||||||||||||||
| Температура среды, °C | от -40 до 230°C (нормальная температура), с радиатором от 230 до 450°C (средняя температура), по индивидуальному заказу от -100 до 600°C | |||||||||||||||||||
| Стандарт фланца | Соответствие стандартам JB78-59, JB79-59, возможно изготовление по стандартам JB/79.1-94, JB/79.2-94, ANSI, JIS, DIN и другим | |||||||||||||||||||
| материал корпуса клапана | PN
(МПа) |
0. 6, 1.6 | WCB(ZG230-450) CF3 CF8 CF8M | |||||||||||||||||
| 4. 0, 6.4 | WCB(ZG230-450), ZG1Cr18Ni9Ti, ZG0Cr18Ni12Mo2Ti CF8 CF8M | |||||||||||||||||||
| Тип корпуса клапана | Шаровой клапан с прямым односедловым литым корпусом | |||||||||||||||||||
| Материал сердечника клапана | 1Cr18Ni9, 0Cr18Ni12Mo2Ti CF8 CF8M | |||||||||||||||||||
| Тип верхнего корпуса клапана | Обычный тип (нормальная температура), тип с нагревательной плитой (средняя температура), низкотемпературный тип | |||||||||||||||||||
| Регулируемое соотношение R | 50:1 | |||||||||||||||||||
| Разъем источника газа | M16X1.5 | |||||||||||||||||||
Примечание: По запросу пользователя могут быть предоставлены фланцевые изделия по стандартам ANSI и JIS, а также возможна разработка присоединительных размеров по требованию заказчика.
【V】Основные технические параметры привода:
| модель | ZHA-22
ZHB-22 |
ZHA-23
ZHB-23 |
ZHB-34
ZHB-34 |
ZHA-45
ZHB-45 |
ZHA-56
ZHB-56 |
| Эффективная площадь, см² | 350 | 350 | 560 | 900 | 1600 |
| Ход, мм | 16 | 25 | 40 | 60 | 100 |
| Диапазон пружины, кПа | 20—100(standard):40〜200;
80–240; 20–60; 60–100 |
||||
【Шесть】ZMAS Высоконапорный угловой регулирующий клапан Размеры мм:
| DN | L | H | H1 | вес (кг) | 0A | |||||||
| PN16 | PN40 | PN64 | Общие | высокотемпературный | PN6 | PN16 | PN40 | PN64 | PN6
PN16 |
PN40
PN64 |
||
| 20 | 181 | 194 | 206 | 398 | 548 | 45 | 52 | 65 | 19 | 23 | 285 | |
| 25 | 185 | 197 | 210 | 410 | 560 | 50 | 57 | 70 | 20 | 24 | ||
| 40 | 222 | 235 | 251 | 455 | 620 | 65 | 75 | 85 | 26 | 35 | ||
| 50 | 254 | 267 | 286 | 457 | 627 | 70 | 82 | 90 | 30 | 40 | ||
| 65 | 276 | 292 | 311 | 610 | 790 | 80 | 92 | 100 | 47 | 66 | 360 | |
| 80 | 298 | 317 | 337 | 622 | 807 | 95 | 100 | 107 | 55 | 78 | ||
| 100 | 352 | 368 | 394 | 640 | 850 | 105 | 110 | 117 | 125 | 65 | 99 | |
| 150 | 451 | 473 | 508 | 870 | 1130 | 132 | 142 | 150 | 172 | 130 | 160 | 470 |
| 200 | 600 | 650 | 890 | 1150 | 160 | 170 | 187 | 207 | 175 | 250 | ||
| 250 | 730 | 775 | 1203 | 1523 | 187 | 202 | 225 | 235 | 350 | 470 | 580 | |
| 300 | 850 | 900 | 1234 | 1554 | 220 | 230 | 257 | 265 | 500 | 660 | ||
[Regulating valve] It consists of two parts: an electric actuator or pneumatic actuator and regulating valve. The regulating valve is divided into an electric regulating valve, a pneumatic regulating valve, and a hydraulic regulating valve (self-operated regulating valve). The regulating valve is used to regulate the flow, pressure, and liquid level of the medium. According to the signal of the adjustment part, the opening of the valve is automatically controlled, so as to achieve the adjustment of medium flow, pressure, and liquid level. [Control valve] is usually divided into two types: straight-through single-seat control valve and straight-through double-seat control valve. The latter has the characteristics of large flow capacity, small unbalance, and stable operation, so it is usually suitable for large flow, high-pressure drop, and Occasions with little leakage. The flow capacity Cv is one of the main parameters for selecting the control valve. The flow capacity of the control valve is defined as when the control valve is fully opened, the pressure difference between the two ends of the valve is 0.1MPa, and the fluid density is Lg/cm3, the flow rate per hour is The flow rate of the diameter control valve, called the flow capacity, also called the flow coefficient, is expressed in Cv, the unit is t/h, and the Cv value of the liquid is calculated as follows.
