A valvola a sfera alta temperatura non viene selezionata allo stesso modo di una valvola a sfera a sede morbida per uso generale. Nel servizio a temperatura elevata, il corpo valvola, la sfera, le sedi, la guarnizione dello stelo, la guarnizione del corpo, i bulloni, il sistema di rivestimento e il dimensionamento dell'attuatore diventano tutti parte della decisione di tenuta. Una valvola che funziona bene in servizio con acqua a temperatura ambiente può perdere, bloccarsi o diventare difficile da azionare se esposta a vapore, olio termico, gas caldo, particelle di catalizzatore o cicli ripetuti di riscaldamento e raffreddamento.
Per questo motivo, la selezione della valvola a sfera ad alta temperatura dovrebbe iniziare con le effettive condizioni di processo: temperatura operativa massima, pressione di progetto, condizione del fluido, contenuto di particelle solide, frequenza dei cicli, classe di tenuta richiesta e standard applicabile per tubazioni o valvole. In molti servizi gravosi, una valvola a sfera a sede metallica è preferita perché il sistema di tenuta metallo-su-metallo è più stabile al calore, all'abrasione e agli shock termici rispetto alla maggior parte dei design a sede morbida.
Questa guida spiega come valutare le valvole a sfera ad alta temperatura da un punto di vista ingegneristico, inclusa la selezione dei materiali, il design della sede metallica, le opzioni di riporto duro, la classificazione pressione-temperatura, i test di tenuta, la tenuta dello stelo, i requisiti di sicurezza antincendio e i problemi comuni sul campo.
Cos'è una valvola a sfera ad alta temperatura?
Una valvola a sfera ad alta temperatura è una valvola di intercettazione a quarto di giro progettata per condizioni di servizio in cui i materiali convenzionali per sedi morbide possono ammorbidirsi, scorrere, invecchiare, estrudere o perdere il carico di tenuta. La valvola utilizza una sfera rotante con un foro passante. Quando il foro è allineato con la tubazione, la valvola è aperta. Quando la sfera ruota di 90 gradi, il percorso del flusso viene chiuso.
Il principio operativo di base è semplice, ma il servizio ad alta temperatura modifica i requisiti ingegneristici. A temperatura elevata, i metalli si espandono, le sedi polimeriche perdono resistenza meccanica, lo stress della guarnizione cambia e l'espansione termica differenziale può aumentare la coppia operativa. Se la valvola è esposta contemporaneamente a particelle abrasive, le superfici di tenuta della sede e della sfera possono anche subire erosione o rigature.
Le valvole a sfera ad alta temperatura sono comunemente utilizzate in:
- Sistemi di vapore e condensato
- Linee di circolazione olio termico
- Unità di processo in raffinerie e petrolchimico
- Linee per gas caldi e vapori di processo
- Sistemi ausiliari per la generazione di energia
- Lavorazioni chimiche ad alta temperatura
- Media abrasivi con temperatura elevata
- Punti di isolamento per servizio gravoso che richiedono frequenti operazioni
Per queste applicazioni, la valvola non deve essere valutata solo per dimensione nominale e classe di pressione. Standard come ASME B16.34 vengono spesso citati perché i requisiti di pressione-temperatura, materiale, collaudo e marcatura influenzano direttamente la capacità della valvola di operare in sicurezza alla temperatura specificata.
Perché le valvole a sfera a sede morbida potrebbero non essere sufficienti
Le valvole a sfera a sede morbida sono ampiamente utilizzate perché offrono una bassa coppia di manovra e una tenuta molto stretta in servizio pulito. Sedi in PTFE, RPTFE, PEEK e altri polimeri ingegnerizzati possono funzionare bene quando temperatura, pressione e condizioni del fluido sono entro i loro limiti. Tuttavia, il servizio ad alta temperatura spesso combina calore con cicli di pressione, particelle dure, flusso di vapore o shock termico. Queste sono le condizioni in cui le prestazioni della sede morbida diventano meno prevedibili.
Nei registri di manutenzione effettivi, il cedimento della sede morbida in servizio a caldo si manifesta solitamente in diversi modi:
- La valvola supera il collaudo in officina ma perde dopo diversi cicli di riscaldamento.
- La sede estrude o si deforma sotto pressione e temperatura.
- La coppia operativa aumenta dopo lo spegnimento e il riavvio.
- La superficie della sfera si graffia a causa delle particelle intrappolate tra la sfera e la sede.
- La valvola si chiude meccanicamente, ma la perdita a valle rimane al di sopra del limite di progetto.
Le valvole a sede morbida non sono sbagliate per ogni servizio a caldo. Sono adatte in molti sistemi puliti e a temperatura moderata. Il problema inizia quando il materiale della sede viene selezionato da un limite di temperatura del catalogo senza considerare pressione, fluido, cicli e contenuto di particelle. Per un valvola a sfera alta temperatura utilizzato in vapore, olio termico, slurry caldi, particelle di catalizzatore o servizi gravosi di raffineria, un design a sede metallica è solitamente la scelta più sicura.
Esempio di ingegneria 1: Perdita da sede morbida dopo cicli termici
Problema: Una valvola a sfera a sede morbida installata su una linea di olio caldo ha superato il test idrostatico iniziale ma ha iniziato a perdere dopo diversi cicli di avvio-arresto.
Causa probabile: Il materiale della sede è stato selezionato principalmente in base alla temperatura massima del catalogo. Il servizio effettivo includeva fluttuazioni di pressione, espansione termica continua e piccole particelle carbonizzate nell'olio.
Prevenzione: Per il servizio con olio caldo e rischio di particelle, confermare la reale temperatura operativa, pressione, pressione differenziale, frequenza dei cicli e pulizia. Dove la deformazione o il graffio della sede sono probabili, considerare una valvola a sfera a sede metallica con faccia dura invece di fare affidamento solo su una sede polimerica ad alta temperatura.
Valvola a sfera a sede metallica per servizio ad alta temperatura
A valvola a sfera a sede metallica utilizza anelli di sede metallici invece di sedi polimeriche morbide. Il contatto di tenuta si forma tra la sfera e le superfici metalliche della sede. Nei design per servizi gravosi, entrambe le superfici sono lavorate con precisione, lappate e spesso rivestite o trattate per migliorare la resistenza all'usura.
Questa configurazione è adatta per servizio ad alta temperatura perché offre:
- Migliore resistenza al calore e all'invecchiamento termico
- Maggiore resistenza meccanica a temperature elevate
- Migliore resistenza all'erosione e all'abrasione
- Ridotto rischio di estrusione della sede
- Maggiore durata in fluidi contenenti particelle
- Migliore durabilità in caso di aperture e chiusure frequenti
- Compatibilità con guarnizioni in grafite e costruzione fire safe
Per applicazioni petrolifere, petrolchimiche, del gas naturale e industriali correlate, le valvole a sfera metalliche possono essere specificate secondo standard di prodotto come ISO 17292 o specifiche di valvola specifiche del progetto. Per applicazioni di valvole per pipeline, API Specification 6D possono anche essere referenziati a seconda dell'ambito del progetto.
Raymon Valve fornisce valvole a sfera a sede metallica per servizi ad alta temperatura e abrasivi dove le valvole a sfera convenzionali a sede morbida potrebbero non offrire sufficiente durata.
Materiali Chiave per Valvole a Sfera ad Alta Temperatura
La selezione del materiale influisce sulla classe di pressione-temperatura, sulla resistenza all'ossidazione, sulla resistenza alla corrosione, sulla saldabilità, sulla resistenza meccanica e sulla stabilità dimensionale a lungo termine. Per servizi ad alta temperatura, il materiale del corpo, il materiale del trim, il materiale della sede, il materiale dello stelo, la guarnizione, la baderna e il bulloneria devono essere verificati come un gruppo completo.
Acciaio al carbonio
L'acciaio al carbonio è comunemente utilizzato per vapore, olio termico e servizi generali di raffineria quando il fluido non è altamente corrosivo e la classe di pressione-temperatura è adeguata. I corpi valvola in acciaio al carbonio fuso come WCB sono spesso specificati secondo ASTM A216/A216M, che copre le fusioni in acciaio al carbonio per valvole, flange, raccordi e altre parti contenenti pressione per servizi ad alta temperatura.
L'acciaio al carbonio è economico e ampiamente disponibile, ma non deve essere considerato un materiale universale per alte temperature. A temperature elevate, la classe di pressione ammissibile diminuisce, il rischio di ossidazione aumenta e il margine di corrosione può diventare importante. Nei sistemi a vapore o a olio termico, gli ingegneri dovrebbero anche considerare l'isolamento esterno, i punti di scarico e se la valvola subirà lunghi periodi di inattività seguiti da un rapido riscaldamento.
Acciaio Inossidabile
L'acciaio inossidabile viene selezionato quando sono richieste resistenza alla corrosione, servizio più pulito o migliore resistenza all'ossidazione. I gradi comuni per i corpi valvola includono CF8, CF8M, 304 e 316, a seconda delle specifiche del progetto. L'acciaio inossidabile può essere adatto per acqua calda, vapore con rischio di corrosione, servizi chimici e alcuni ambienti ossidanti.
Il grado deve essere abbinato alla chimica del fluido. Il contenuto di cloruri, l'acidità, il livello di ossigeno e i prodotti chimici di pulizia possono alterare significativamente il rischio di corrosione. Nei servizi ad alta temperatura, la selezione dell'acciaio inossidabile non dovrebbe basarsi solo sul nome generico “acciaio inossidabile 316”. Dovrebbero essere esaminate la specifica effettiva della fusione o della forgiatura, il trattamento termico, la classe di pressione e la condizione di corrosione.
Acciaio legato
Potrebbe essere richiesto acciaio legato quando il servizio coinvolge maggiore resistenza a caldo, resistenza allo scorrimento viscoso o migliore resistenza allo stress termico. La generazione di energia, il vapore ad alta pressione, le unità di raffineria e le linee di idrocarburi caldi possono richiedere materiali legati a seconda del codice di progettazione e della classe di tubazione.
Per i sistemi di tubazioni di processo, ASME B31.3 viene spesso utilizzato per definire i requisiti di materiali, componenti, progettazione, fabbricazione, esame, ispezione e collaudo negli impianti chimici, di raffinazione, energetici, a idrogeno, a semiconduttori e in impianti di processo correlati.
Materiali in leghe di nichel e leghe speciali
Le leghe di nichel e altre leghe speciali vengono utilizzate quando il servizio combina alte temperature con grave corrosione. Esempi includono gas corrosivi caldi, servizio acido (sour service), fluidi chimici acidi, servizi contenenti cloruri o processi petrolchimici speciali.
Per il servizio acido (sour service) contenente H2S nella produzione di petrolio e gas, la selezione dei materiali potrebbe dover considerare NACE MR0175 / ISO 15156. Questo è particolarmente importante quando la durezza, la resistenza alla criccazione sotto sforzo solfidrico e la qualifica del materiale fanno parte delle specifiche del cliente.

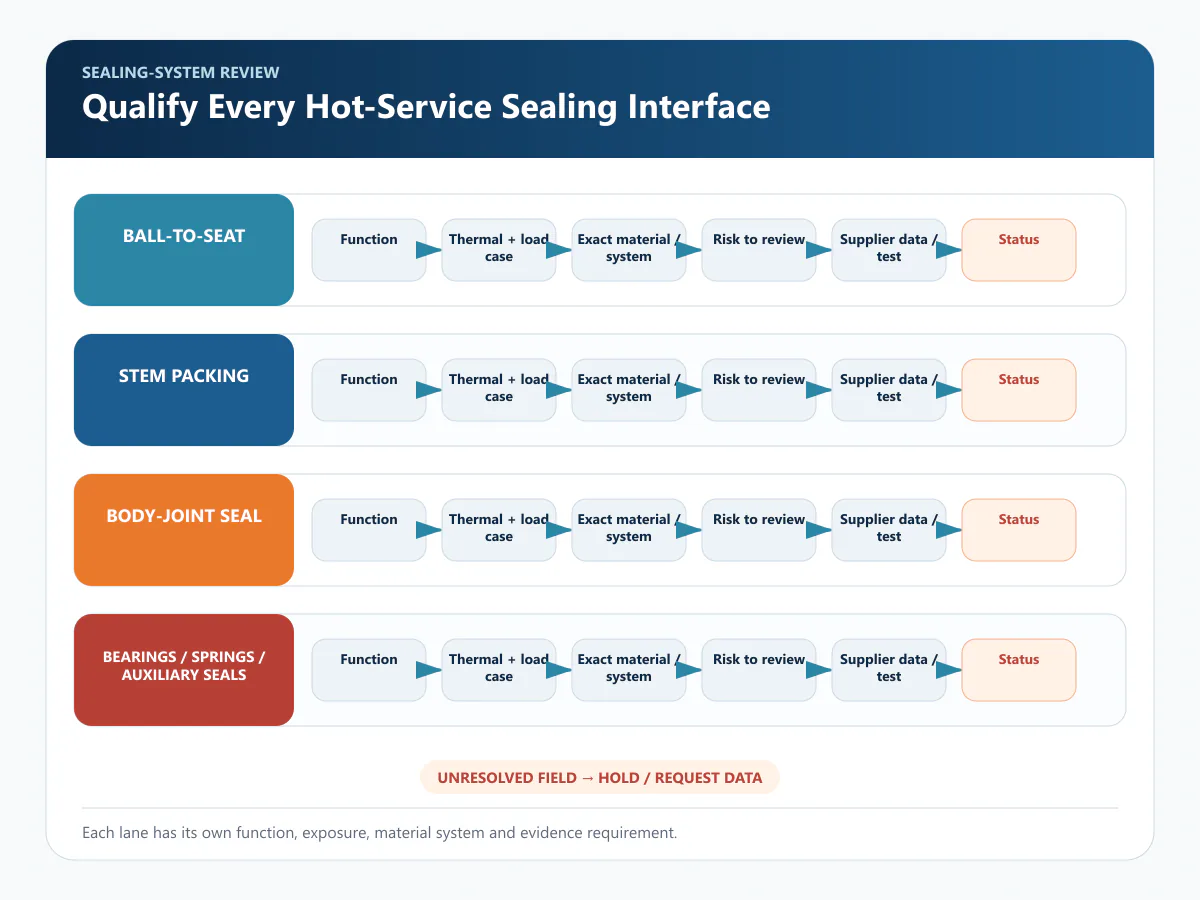

Materiali delle sedi e opzioni di superficie di tenuta
Il sistema di sede è il cuore di una valvola a sfera per alte temperature. Determina le prestazioni di tenuta, la coppia di manovra, la durata utile e il rischio di manutenzione. Per servizi ad alta temperatura, gli ingegneri dovrebbero valutare non solo il materiale della sede, ma anche il carico sulla sede, il design della molla, il rivestimento, la finitura superficiale, il requisito di tenuta e il gioco per l'espansione termica.
Sedi metalliche
Le sedi metalliche sono preferite per le valvole a sfera per alte temperature e servizi gravosi. Resistono alla deformazione termica meglio della maggior parte delle sedi polimeriche e possono tollerare particelle abrasive se combinate con una riportatura adeguata. Un tipico design a sede metallica può includere sedi precaricate a molla, guarnizioni del corpo in grafite, costruzione antistatica, design dello stelo a prova di blow-out e superfici di tenuta lappate di precisione.
Tuttavia, le valvole a sede metallica non dovrebbero essere descritte automaticamente come “a tenuta zero” in tutte le condizioni. La tenuta metallo-metallo può fornire un arresto affidabile, ma la classe di perdita ottenibile dipende dal design della sede, dal rivestimento, dalla qualità della lappatura, dal fluido di prova, dalla pressione differenziale, dalla temperatura e dall'usura del servizio. La classe di perdita richiesta deve essere indicata nelle specifiche di acquisto.
Superfici di sfera e sede con riporto duro
In servizi abrasivi o erosivi, le superfici di contatto di sfera e sede sono spesso sottoposte a riporto duro o rivestimento. Le opzioni comuni includono rivestimento in carburo di tungsteno, rivestimento in carburo di cromo, sovrapposizione di Stellite o altri trattamenti superficiali resistenti all'usura. La scelta corretta dipende dall'abrasività del fluido, dalla temperatura operativa, dalla perdita di carico, dalla frequenza di cicli e dalle condizioni di corrosione.
Un rivestimento duro non viene selezionato solo in base al valore di durezza. Sono importanti anche l'adesione, lo spessore del rivestimento, la compatibilità termica, il comportamento alla corrosione e la qualità della finitura. Un rivestimento che funziona bene in un servizio abrasivo a secco potrebbe non essere la scelta migliore in un ambiente con vapori corrosivi ad alta temperatura.
Esempio di ingegneria 2: Rivestimento duro selezionato solo per durezza
Problema: Una valvola a sfera a sede metallica utilizzata in gas contenente particelle calde ha mostrato un aumento delle perdite dopo un breve periodo di servizio, anche se il rivestimento della sfera aveva un'elevata durezza.
Causa probabile: Il rivestimento è stato scelto principalmente per la durezza, mentre il ciclo termico e la direzione del flusso erosivo non sono stati pienamente considerati. Si sono sviluppate micro-crepe e usura irregolare sulla superficie di tenuta.
Prevenzione: Confermare la composizione del fluido, la durezza delle particelle, la velocità del flusso, la variazione di temperatura e il numero di cicli previsto. Per servizi gravosi, esaminare il metodo di rivestimento, lo spessore del rivestimento, la rugosità superficiale e la compatibilità tra i materiali della sfera e della sede.
Imballaggi e guarnizioni in grafite
La grafite flessibile è comunemente utilizzata per imballaggi dello stelo e guarnizioni del corpo valvola ad alta temperatura perché rimane stabile in condizioni in cui molti elastomeri sono inadatti. Nelle valvole a sfera ad alta temperatura, l'imballaggio dello stelo e la giunzione del corpo sono importanti quanto la sede. Una valvola con una sede metallica robusta può comunque fallire in servizio se l'imballaggio dello stelo si allenta dopo cicli termici.
Per fluidi volatili o pericolosi, potrebbero essere applicabili requisiti di emissione fuggitive. ISO 15848-1 specifica le procedure di prova per la valutazione delle perdite esterne dalle tenute dello stelo e dalle giunzioni del corpo delle valvole di intercettazione e di regolazione destinate a inquinanti atmosferici volatili e fluidi pericolosi.
Valvole a sfera ad alta temperatura flottanti vs. trunnion
Le valvole a sfera per alta temperatura possono utilizzare una costruzione a sfera flottante o trunnion. La scelta corretta dipende dalle dimensioni della valvola, dalla classe di pressione, dalla pressione differenziale, dal limite di coppia, dal carico sulla sede e dai requisiti di automazione.
Valvola a sfera flottante
In una valvola a sfera flottante, la sfera non è fissata da perni superiori e inferiori. Sotto pressione, la sfera si muove leggermente verso valle e preme contro la sede per creare la tenuta. Questo design è compatto e comunemente utilizzato per dimensioni ridotte e classi di pressione medio-basse.
Per il servizio ad alta temperatura, i design a sfera flottante devono essere controllati attentamente poiché il carico sulla sede e la coppia operativa possono aumentare con la pressione e l'espansione termica. Nelle linee più piccole ad alta temperatura, una valvola a sfera a sede metallica flottante può essere accettabile se la coppia, la perdita dalla sede e il ciclo termico rientrano nell'intervallo di progettazione.
Valvola a sfera trunnion
A valvole a sfera trunnion supporta la sfera con perni fissi. Le sedi si muovono verso la sfera, solitamente sotto la forza della molla e la pressione di linea. Questa costruzione riduce la coppia operativa e fornisce una migliore stabilità meccanica in dimensioni maggiori e classi di pressione più elevate.
Per servizi severi ad alta temperatura, le valvole a sfera a sede metallica trunnion sono spesso utilizzate quando la valvola è grande, automatizzata, azionata frequentemente o installata in una linea di processo ad alta pressione.
Quando si sostituisce una valvola esistente, le dimensioni faccia-faccia o da estremità a estremità devono essere verificate prima dell'acquisto. ASME B16.10 copre le dimensioni faccia-faccia e da estremità a estremità delle valvole a passaggio diretto ed è utilizzata per supportare l'intercambiabilità di installazione per valvole dello stesso materiale, tipo, dimensione, classe di rating e connessione terminale.

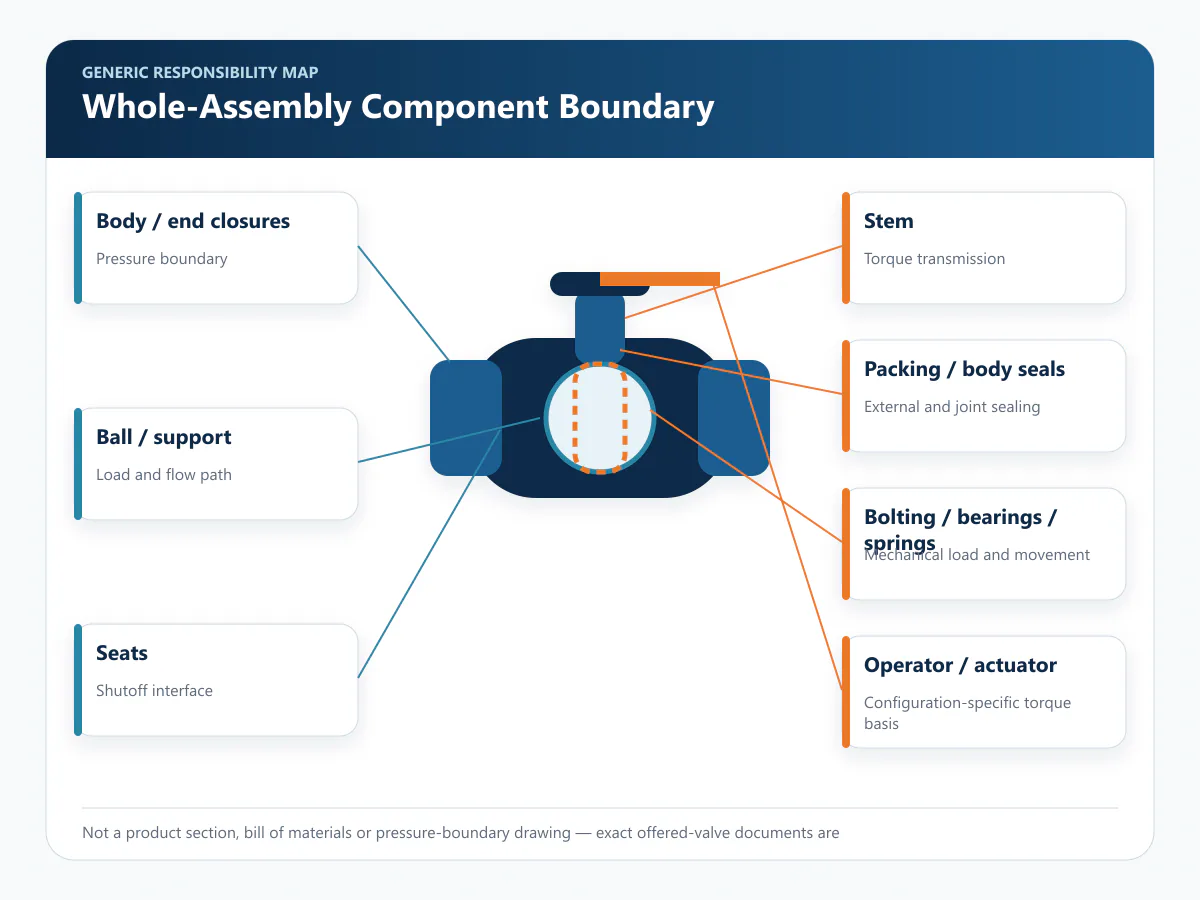

Considerazioni di progettazione per valvole a sfera ad alta temperatura

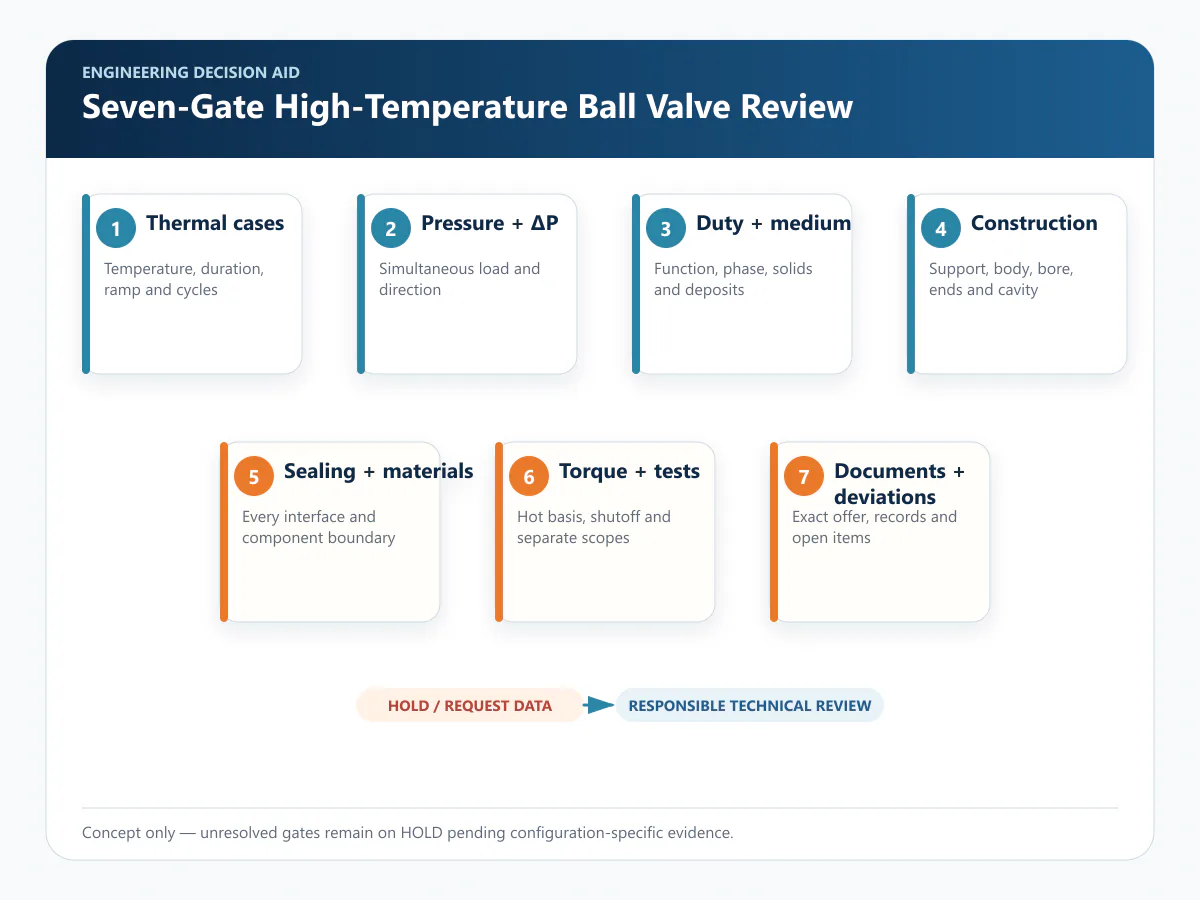

Una valvola a sfera per alta temperatura dovrebbe essere considerata come un gruppo ingegnerizzato contenente pressione. I seguenti punti di progettazione decidono solitamente se la valvola funzionerà in modo affidabile nel servizio sul campo.

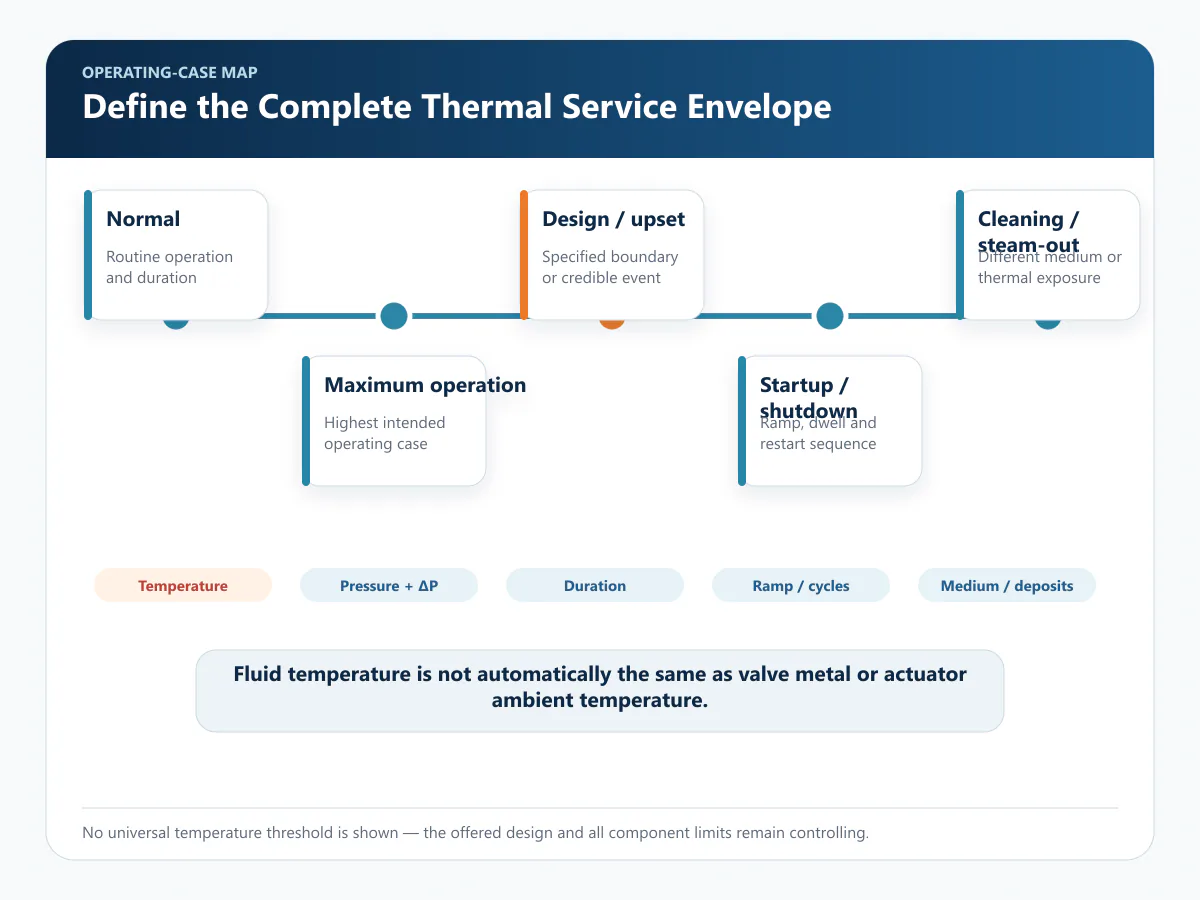

Rating Pressione-Temperatura
La pressione nominale di una valvola diminuisce all'aumentare della temperatura. Questo è uno degli errori di selezione più comuni. Una valvola adatta a una certa pressione a temperatura ambiente potrebbe non essere adatta alla stessa pressione a temperatura elevata. Il rating consentito deve essere verificato rispetto al materiale del corpo, alla classe di pressione, alla connessione terminale e allo standard applicabile.
Per valvole a sfera flangiate per alta temperatura, le dimensioni delle flange e le pressioni nominali temperatura-pressione possono essere specificate secondo ASME B16.5, a seconda della classe di tubazione e dello standard di progetto. Per la classificazione del corpo valvola, ASME B16.34 è comunemente citato in molte specifiche di valvole industriali.

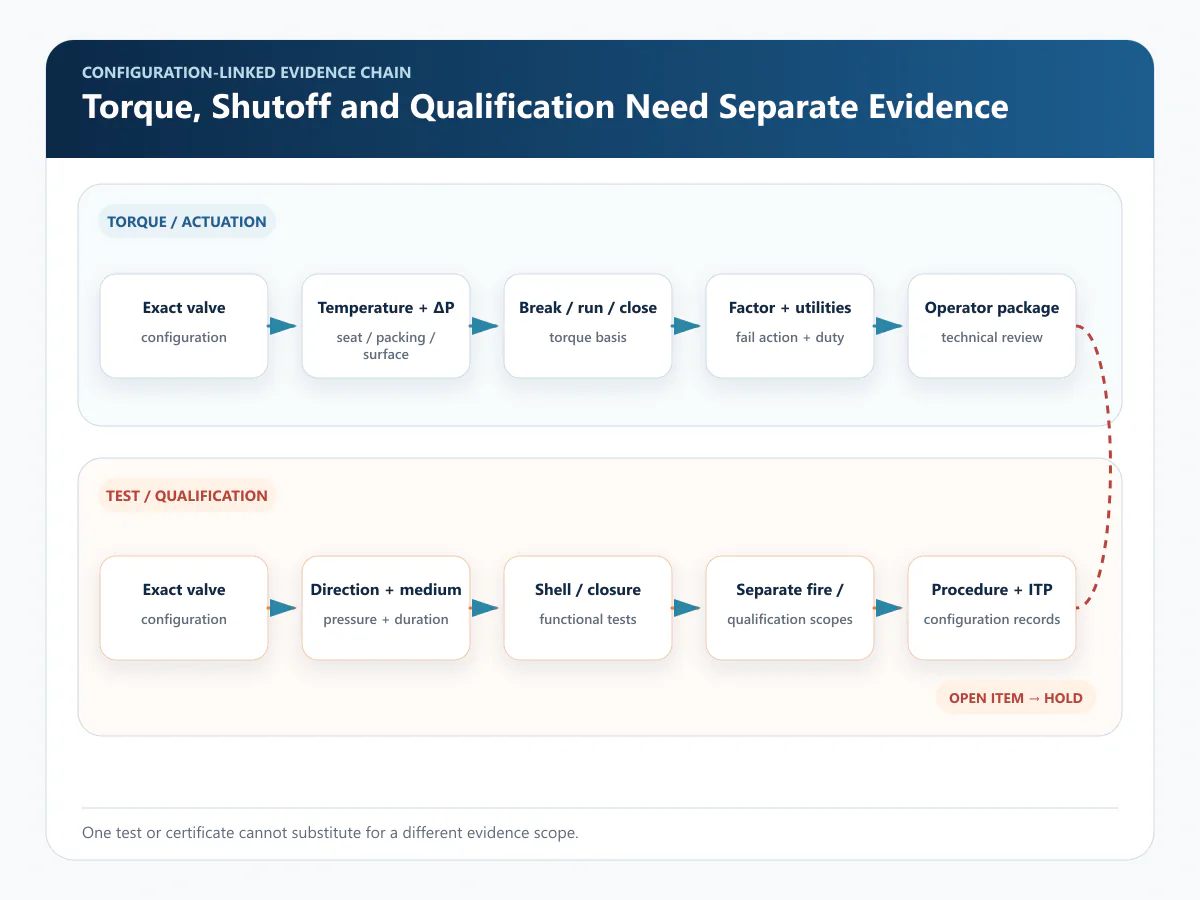

Espansione termica e coppia della valvola
L'espansione termica influisce sullo spazio libero della cavità del corpo, sul carico della sede, sull'allineamento dello stelo, sulla sollecitazione della guarnizione e sulla coppia dell'attuatore. Componenti diversi si espandono a velocità diverse. Se il design della valvola non consente questo movimento, la sfera potrebbe bloccarsi contro la sede, la coppia potrebbe aumentare bruscamente o la valvola potrebbe perdere dopo il raffreddamento.
I test ad alta temperatura sono comunemente utilizzati in ingegneria per valutare le prestazioni di materiali o componenti sotto esposizione al calore, comprese le variazioni delle proprietà meccaniche, la resistenza allo scorrimento e l'espansione termica. Per informazioni su questo concetto di test, vedere Panoramica dei test ad alta temperatura di TWI.
Esempio di ingegneria 3: La valvola non si apre dopo lo spegnimento
Problema: Una valvola a sfera per alta temperatura ha funzionato normalmente durante la messa in servizio, ma dopo uno spegnimento a caldo e un riavvio, il riduttore non è riuscito ad aprire la valvola senza problemi.
Causa probabile: L'espansione termica ha aumentato il carico della sede e la coppia di spunto. L'attuatore o il riduttore erano stati selezionati basandosi solo sulla coppia di test a temperatura ambiente.
Prevenzione: Per servizi ad alta temperatura con sedi metalliche, utilizzare dati di coppia della valvola che considerino temperatura, pressione differenziale, carico della sede e fattore di sicurezza. Le valvole automatiche devono essere dimensionate per la coppia di spunto nel caso peggiore, non solo per la coppia di normale funzionamento.
Requisito di tenuta della sede
Le valvole a sfera con sedi metalliche per alta temperatura sono selezionate per la durabilità, non perché ogni design a sede metallica fornisca automaticamente una tenuta a bolla in tutte le condizioni di servizio. La classe di perdita richiesta deve essere chiaramente specificata. Il mezzo di prova, la pressione di prova, la condizione di temperatura e i criteri di accettazione devono essere concordati prima della produzione.
ISO 5208 specifica esami e test utilizzati dai produttori di valvole per stabilire l'integrità del confine di pressione e verificare la tenuta alla chiusura delle valvole metalliche industriali. Alcuni progetti possono anche fare riferimento all'API 598 per l'ispezione e il collaudo a pressione delle valvole; quando è richiesto l'API 598, i criteri esatti di accettazione della perdita devono essere confermati nell'ordine di acquisto o nel piano di collaudo.
Design Fire-Safe
Nelle applicazioni di raffineria, petrolio e gas, petrolchimiche e fluidi pericolosi, può essere richiesta una costruzione fire-safe. La progettazione di valvole a sfera fire-safe include normalmente una tenuta secondaria metallo-metallo, guarnizione in grafite, guarnizione del corpo in grafite, dispositivo antistatico e costruzione dello stelo a prova di blow-out.
ISO 10497 specifica i requisiti di collaudo di tipo incendio e un metodo di collaudo di tipo incendio per valvole di intercettazione a sede morbida e metallica. Se il progetto richiede la qualifica fire-safe, è necessario esaminare attentamente il certificato della valvola, la gamma di dimensioni testata, la classe di pressione, il tipo di sede e la copertura del materiale del corpo.
Guarnizione dello stelo e controllo delle emissioni fuggitive
La perdita dallo stelo è un problema comune sul campo nelle valvole ad alta temperatura. Lo stress della guarnizione cambia durante i cicli di riscaldamento e raffreddamento. Se il sistema di guarnizione non è progettato correttamente, la valvola può presentare perdite esterne anche quando la tenuta della sede rimane accettabile.
Per fluidi pericolosi o volatili, possono essere richieste guarnizioni a caricamento continuo (live-loaded), set di guarnizioni a bassa emissione, finitura migliorata dello stelo, caricamento controllato della lanterna e test delle emissioni. La specifica di progetto deve indicare se sono richieste prestazioni di emissioni fuggitive e quale standard si applica.
Connessione terminale e progettazione dell'installazione
Le valvole a sfera ad alta temperatura possono utilizzare connessioni flangiate, a saldare di testa (butt weld), a tasca a saldare (socket weld) o filettate. Per alta temperatura e servizio severo, le estremità flangiate e a saldare di testa sono più comuni delle piccole connessioni filettate, specialmente nelle applicazioni di impianti di processo e raffinerie.
A valvola a sfera flangiata è più facile da rimuovere per ispezione o manutenzione, mentre un design a saldare di testa riduce i potenziali punti di perdita delle flange. La scelta deve corrispondere alla classe di tubazione, alla filosofia di manutenzione, alla temperatura, alla pressione e ai requisiti di sicurezza dell'impianto.
Applicazioni tipiche delle valvole a sfera ad alta temperatura
Servizio vapore
Il servizio a vapore crea alta temperatura, cicli di pressione, rischio di condensa e possibile erosione in posizioni di strozzamento o parzialmente aperte. Le valvole a sfera sono utilizzate principalmente per l'intercettazione piuttosto che per lo strozzamento continuo. Per l'intercettazione del vapore, è necessario esaminare sedi metalliche, guarnizioni in grafite, corretta classificazione pressione-temperatura e disposizione di scarico.
Sistemi a olio diatermico
I sistemi a olio diatermico operano spesso continuamente a temperature elevate. La valvola può rimanere in una posizione per lunghi periodi e poi essere azionata durante la manutenzione. Questo può aumentare la coppia di spunto. Il materiale della sede, il design della tenuta del premistoppa e il dimensionamento dell'attuatore devono essere selezionati per l'esposizione prolungata al calore, non solo per la temperatura massima a breve termine.
Unità di raffinazione e petrolchimiche
Il servizio in raffinerie e impianti petrolchimici può coinvolgere idrocarburi caldi, particelle di catalizzatore, flusso di vapore, cicli termici e requisiti di sicurezza antincendio (fire safe). Le valvole a sfera a sede metallica sono comunemente selezionate dove le sedi morbide potrebbero usurarsi rapidamente o dove gli standard di progetto richiedono un design per servizi più gravosi.
Produzione di energia
Le centrali elettriche utilizzano valvole per alte temperature in sistemi a vapore, condensa, sistemi ausiliari e processi termici. La resistenza del materiale, la classe di pressione-temperatura e la stabilità di tenuta a lungo termine sono preoccupazioni chiave. La valvola deve corrispondere al codice delle tubazioni, alla classe dei materiali e ai requisiti di ispezione dell'impianto.
Fluidi abrasivi ad alta temperatura
Quando l'alta temperatura si combina con particelle, le superfici di tenuta della sede e della sfera sono esposte sia a stress termico che a usura meccanica. In questi servizi, una valvola a sfera a sede metallica con rivestimento duro è solitamente più adatta di un design a sede morbida.
Esempio di ingegneria 4: Perdite in servizio con fluidi caldi e abrasivi
Problema: Una valvola installata in una linea di gas caldo con particelle fini ha sviluppato perdite a valle dopo ripetute operazioni.
Causa probabile: Le particelle sono rimaste intrappolate tra la sfera e la sede durante la chiusura. La superficie di tenuta è stata graffiata e il carico sulla sede non è più stato in grado di compensare il danno.
Prevenzione: Utilizzare una valvola a sfera a sede metallica con rivestimento duro idoneo, rivedere la direzione del flusso, evitare di utilizzare la valvola per strozzamento a meno che non sia progettata per tale servizio, e verificare se sono necessari lavaggi o filtrazione a monte.

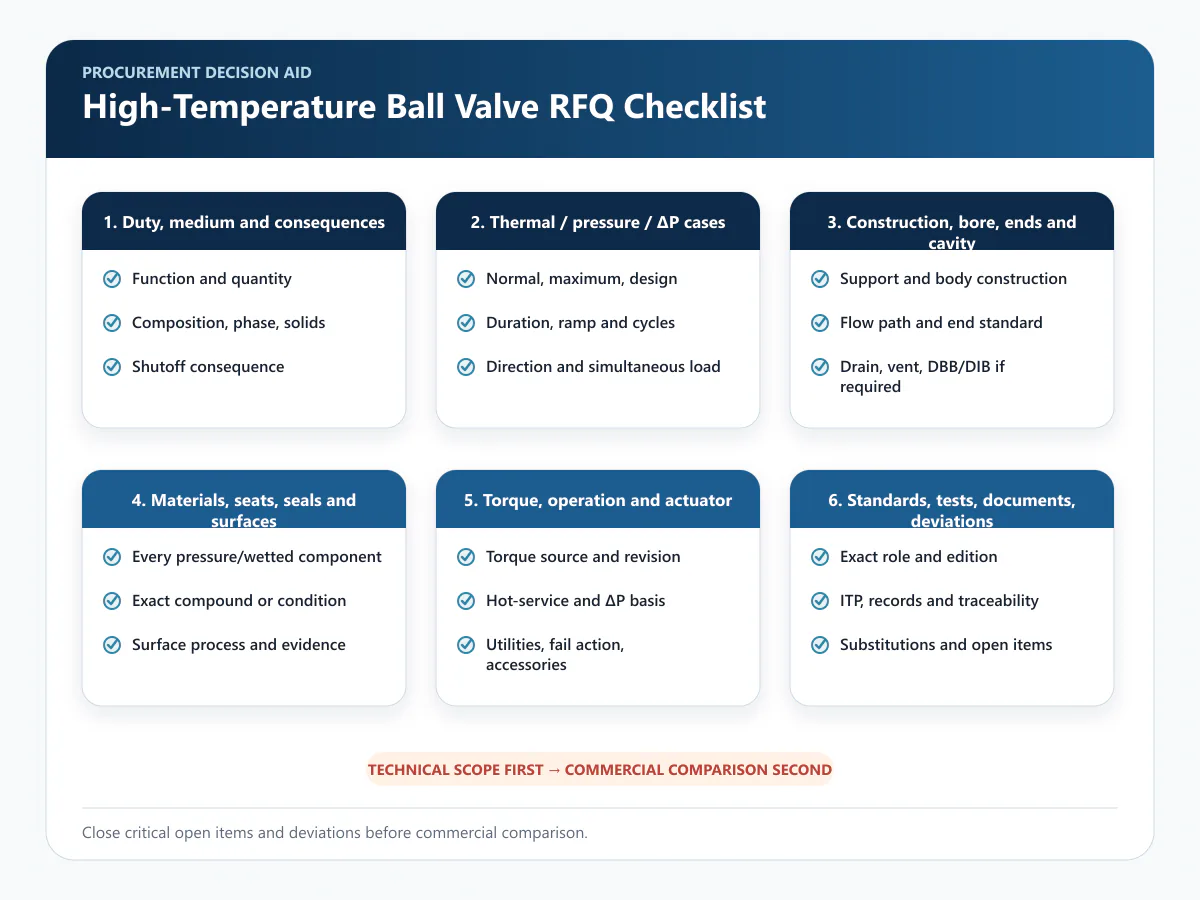

Checklist per la selezione di valvole a sfera per alta temperatura
La seguente checklist può essere utilizzata prima di inviare una richiesta di preventivo o una specifica di acquisto:
| Elemento di selezione | Cosa confermare | Perché è importante |
|---|
| Temperatura operativa | Temperatura normale, massima, di disturbo e di pulizia | Determina il materiale della sede, la guarnizione del premistoppa, la guarnizione del corpo, la classe di pressione e il comportamento della coppia |
| Condizione di pressione | Pressione di progetto, pressione operativa, pressione differenziale | Influenza la classe di pressione-temperatura, il carico sulla sede e il dimensionamento dell'attuatore |
| Fluido | Vapore, olio diatermico, gas, fanghi, idrocarburi, chimici, particelle solide | Determina la compatibilità dei materiali, il rivestimento, il rischio di erosione e il requisito di pulizia |
| Struttura della valvola | Design flottante o trunnion | Controlla la coppia, il campo di misura, l'idoneità alla pressione e la stabilità meccanica |
| Design della sede | Sede morbida, sede metallica, sede a molla, sede con riporto duro | Influenza direttamente l'affidabilità della tenuta, la capacità di temperatura e la durata di servizio |
| Rivestimento | Carburo di tungsteno, carburo di cromo, Stellite o altro rivestimento | Migliora la resistenza all'usura se selezionato correttamente per temperatura e fluido |
| Requisito di tenuta | Classe di tenuta e norma di prova richieste | Previene discrepanze tra le aspettative del progetto e le capacità della valvola a sede metallica |
| Azionamento | Leva, riduttore, attuatore pneumatico, attuatore elettrico | Le alte temperature e le sedi metalliche possono aumentare la coppia di spunto |
| Requisiti speciali | Fire-safe, antistatico, basse emissioni, sfiato cavità | Spesso richiesto in raffineria, petrolchimico, oil & gas e servizi pericolosi |
Errori comuni nella selezione delle valvole a sfera per alte temperature
Selezione basata solo sulla classe di pressione
La Classe 150, Classe 300 o Classe 600 non raccontano tutta la storia. La pressione nominale deve essere verificata alla temperatura operativa effettiva e con il materiale selezionato. Una valvola di Classe 300 a temperatura ambiente non è automaticamente adatta alla stessa pressione ad alta temperatura.
Utilizzare la temperatura di sede del catalogo come unico criterio
I limiti di temperatura della sede sono utili, ma non sostituiscono una revisione ingegneristica. Pressione, fluido, particelle, dimensione della valvola, carico sulla sede e frequenza di cicli possono ridurre la vita utile pratica della sede.
Ignorare la premuta dello stelo
Molti problemi delle valvole per alte temperature sono problemi di perdita esterna, non di perdita dalla sede. La premuta, il design della lanterna, la guarnizione del corpo, il serraggio dei bulloni e i cicli termici devono essere valutati congiuntamente.
Sottovalutare l'espansione termica
L'espansione termica può aumentare la coppia, modificare il carico sulla sede e influenzare l'allineamento dello stelo. Questo è particolarmente importante per le valvole a sfera automatiche a sede metallica.
Scegliere il rivestimento sbagliato
La sola durezza non garantisce una lunga vita utile. La selezione del rivestimento deve considerare temperatura, corrosione, erosione, adesione, impatto e qualità di finitura.
Design raccomandato per servizio gravoso ad alta temperatura
Per servizi severi ad alta temperatura e abrasivi, il design raccomandato è solitamente:
- Costruzione di valvole a sfera a sede metallica
- Materiale del corpo in acciaio al carbonio, acciaio inossidabile, acciaio legato o lega speciale selezionato in base alle condizioni di servizio
- Superfici di tenuta della sfera e della sede con riporto duro o rivestite
- Design della sede a molla ove richiesto
- Guarnizione del premistoppa e guarnizione del corpo in grafite flessibile
- Costruzione fire-safe e antistatica quando richiesta
- Design dello stelo a prova di esplosione
- Riduttore o attuatore dimensionato in base alle condizioni di coppia ad alta temperatura
- Revisione della classificazione pressione-temperatura rispetto allo standard applicabile
- Requisiti documentati per il collaudo a pressione e il collaudo di tenuta
Questo tipo di design offre una migliore durabilità rispetto alle valvole a sfera convenzionali a sede morbida in applicazioni che coinvolgono calore, abrasione, cicli termici, vapore, olio termico, gas caldi e fluidi di raffineria severi.
Conclusione
A valvola a sfera alta temperatura dovrebbe essere selezionato in base ai dati effettivi di servizio, non solo alla dimensione nominale, alla classe di pressione o a un limite di temperatura del materiale della sede. La temperatura influisce sulla classe di pressione del corpo, sulla stabilità della sede, sulle prestazioni del rivestimento, sulla guarnizione dello stelo, sulla coppia di esercizio, sul comportamento delle perdite e sul rischio di manutenzione a lungo termine.
Per servizi puliti e a temperatura moderata, le valvole a sfera a sede morbida possono ancora essere una soluzione pratica. Per vapore, olio termico, gas caldo, fluidi abrasivi e applicazioni di servizio gravoso, una valvola a sfera a sede metallica è spesso la scelta ingegneristica più affidabile.
Prima della selezione finale, confermare la temperatura di progetto, la classe di pressione-temperatura, la composizione del fluido, il contenuto di particelle, il requisito di tenuta, la specifica dei materiali, il requisito di sicurezza antincendio, il requisito di emissioni fuggitive e il margine di coppia dell'attuatore. Una valvola a sfera per alte temperature specificata correttamente può ridurre le perdite, evitare arresti imprevisti e prolungare la vita utile in condizioni di processo impegnative.
FAQ: Selezione Valvole a Sfera per Alte Temperature
Cos'è una valvola a sfera per alte temperature?
Una valvola a sfera per alte temperature è una valvola di intercettazione a quarto di giro progettata per servizi ad alta temperatura, dove sedi morbide standard, guarnizioni elastomeriche o premistoppa per uso generale potrebbero non fornire prestazioni affidabili. Nei servizi gravosi, utilizza spesso sedi metalliche, superfici di tenuta con rivestimento duro, premistoppa in grafite e materiali del corpo per alte temperature.
Perché le valvole a sfera a sede metallica sono utilizzate per servizi ad alta temperatura?
Le valvole a sfera a sede metallica sono utilizzate perché le sedi metalliche resistono meglio al calore, alla deformazione e all'abrasione rispetto a molti materiali per sedi morbide. Sono adatte per vapore, olio termico, gas caldo, servizi di raffineria e fluidi contenenti particelle, dove le sedi morbide potrebbero usurarsi, deformarsi o estrudere.
È possibile utilizzare una valvola a sfera a sede morbida in servizi ad alta temperatura?
Sì, ma solo quando la temperatura effettiva, la pressione, il fluido, la pulizia e la frequenza di ciclaggio rientrano nei limiti del materiale della sede. Per servizi puliti a temperatura moderata, una valvola a sede morbida può funzionare bene. Per servizi ad alta temperatura, abrasivi o a ciclo termico, un design a sede metallica è solitamente più sicuro.
Quali materiali sono comunemente usati per le valvole a sfera per alte temperature?
I materiali comuni per il corpo includono acciaio al carbonio, acciaio inossidabile, acciaio legato e leghe di nichel. Il materiale corretto dipende dalla classe di pressione-temperatura, dal rischio di corrosione, dalla composizione del fluido, dall'ambiente esterno e dalla classe di tubazione del progetto.
Cosa controllare prima di ordinare una valvola a sfera per alta temperatura?
Verificare la temperatura di progetto, la pressione operativa, la pressione differenziale, la condizione del fluido, il contenuto di particelle, la dimensione della valvola, la connessione finale, il design della sede, la classe di tenuta, il requisito di rivestimento, la coppia dell'attuatore, il requisito fire-safe e lo standard di prova applicabile.
Le valvole a sfera per alta temperatura sono adatte per la regolazione?
La maggior parte delle valvole a sfera è progettata principalmente per l'isolamento on-off. La regolazione può creare alta velocità, erosione, vibrazioni e danni alla sede, specialmente in servizi caldi e abrasivi. Se è richiesta la regolazione, confermare il design della valvola, l'angolo di apertura, la velocità del flusso e la perdita di pressione ammissibile con il produttore.
