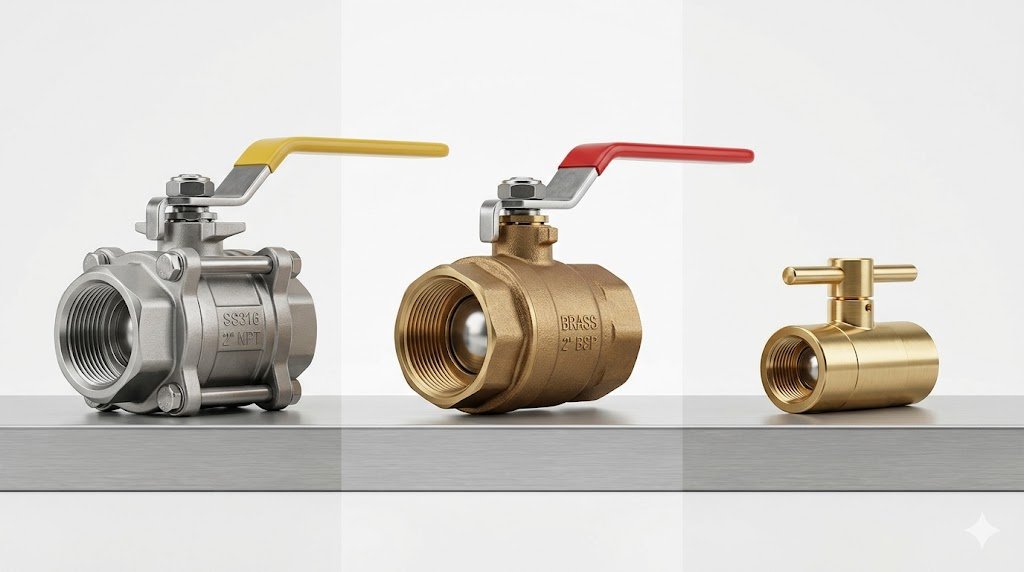

Guida alla selezione delle valvole a sfera filettate: quando usare valvole NPT, BSP e compatte
Una valvola a sfera filettata viene solitamente selezionata quando la tubazione è di piccole dimensioni, lo spazio di installazione è limitato e è richiesta una valvola di intercettazione compatta per connessioni di apparecchiature, linee di servizio, sistemi ad aria, servizio idrico, linee olio o pacchetti skid. Rispetto a una valvola a sfera flangiata, una valvola a sfera filettata riduce il peso di installazione, risparmia spazio e può essere assemblata senza bulloni flangiati, guarnizioni o lavori di saldatura.
Ciò non significa che ogni valvola a sfera filettata sia intercambiabile. Nei progetti reali, la maggior parte dei problemi delle valvole filettate è causata da dettagli che sembrano piccoli nella fase di acquisto: lo standard di filettatura è errato, NPT e BSP vengono mescolati, BSPP viene installato senza la corretta faccia di tenuta, la valvola viene serrata eccessivamente durante l'installazione o una valvola compatta viene utilizzata in un sistema di tubazioni con vibrazioni o carico esterno.
Questa guida alla selezione delle valvole a sfera filettate spiega come scegliere tra valvole NPT, BSPT, BSPP, valvole a sfera compatte, valvole a sfera filettate monopezzo, due pezzi e tre pezzi. È scritta per ingegneri, acquirenti, team di manutenzione e costruttori di apparecchiature OEM che necessitano di un metodo di selezione pratico piuttosto che di un'introduzione generale al prodotto.
Se stai confrontando valvole di piccolo diametro per linee di servizio industriali, connessioni di apparecchiature, aria compressa, acqua, olio o servizio di intercettazione generale, puoi anche consultare le valvole a sfera filettate di Raymon Valve per materiali del corpo, opzioni di filettatura e configurazioni compatte disponibili.
Panoramica rapida della selezione
| Condizioni di Servizio | Punto di partenza consigliato | Cosa controlla la selezione | Rischio comune di guasto |
|---|
| Tubazioni di piccolo diametro basate su standard americani | Valvola a sfera filettata NPT | Compatibilità filettatura, classe di pressione, metodo di tenuta, materiale del corpo | Le filettature NPT e BSP sono mescolate perché la dimensione nominale appare simile |
| Sistemi di tubazioni internazionali con filettature per tubi britanniche | Valvola a sfera filettata BSP | Confermare se la connessione è BSPT o BSPP | La filettatura parallela BSPP viene trattata come una filettatura conica a tenuta di pressione |
| Apparecchiature compatte, pannelli OEM, linee aria o acqua | Valvola a sfera compatta filettata | Spazio, gioco maniglia, pressione moderata, semplice servizio di intercettazione | Il corpo valvola compatto è esposto a stress o vibrazioni della tubazione |
| Servizio generale industriale per utenze | Valvola a sfera filettata a due pezzi | Resistenza del corpo, affidabilità della sede, sostituibilità, frequenza di esercizio | La valvola viene selezionata solo per prezzo e dimensioni, non per le condizioni di servizio |
| Linee che richiedono pulizia, ispezione o sostituzione della sede | Valvola a sfera filettata a tre pezzi | Accesso alla manutenzione, pulizia interna, sostituzione della sede | Viene utilizzata una valvola monopezzo non riparabile in una linea sensibile alla manutenzione |
| Fluidi industriali corrosivi o puliti | Valvola a sfera filettata in acciaio inossidabile | Compatibilità di corpo, sfera, stelo, sede e guarnizione | Viene esaminato solo il materiale del corpo mentre sedi e guarnizioni vengono ignorate |
Cos'è una valvola a sfera filettata?
Definizione e caratteristiche principali
Una valvola a sfera filettata è una valvola di intercettazione a quarto di giro con connessioni di estremità filettate. La valvola utilizza una sfera forata all'interno del corpo per controllare il flusso. Quando il foro della sfera è allineato con il tubo, la valvola è aperta. Quando la maniglia ruota la sfera di 90 gradi, il lato solido della sfera blocca il percorso del flusso.
Le valvole a sfera filettate sono comunemente utilizzate in piccole dimensioni di tubazioni dove le connessioni filettate sono permesse dalle specifiche di progetto. Le dimensioni industriali tipiche includono 1/4 di pollice, 3/8 di pollice, 1/2 pollice, 3/4 di pollice, 1 pollice, 1-1/2 pollici e 2 pollici. Alcuni standard e produttori coprono valvole a sfera filettate più grandi, ma con l'aumentare delle dimensioni del tubo e del carico del tubo, le connessioni flangiate o saldate diventano solitamente più pratiche per la resistenza all'installazione e l'accesso per la manutenzione.
Il valore ingegneristico di una valvola a sfera filettata non è solo la dimensione compatta. Fornisce inoltre un'installazione rapida, un funzionamento semplice, una bassa perdita di carico nei design a passaggio totale e un'intercettazione affidabile per molte applicazioni con fluidi puliti.
- Connessione compatta: Adatta per tubazioni di piccolo diametro, pannelli, skid e ugelli di apparecchiature.
- Funzionamento a quarto di giro: Facile funzionamento di apertura/chiusura con una leva o una maniglia compatta.
- Buone prestazioni di intercettazione: I design a sede morbida forniscono un'intercettazione ermetica in molti servizi con aria pulita, acqua, olio e utility.
- Standard di filettatura multipli: NPT, BSPT, BSPP e opzioni di filettatura specifiche del progetto possono essere richieste a seconda del mercato e della progettazione dell'apparecchiatura.
- Diverse costruzioni del corpo: Design monopezzo, due pezzi e tre pezzi supportano diversi requisiti di costo, resistenza e manutenzione.
Nota ingegneristica: Prima di confrontare i prezzi delle valvole, confermare lo standard della filettatura. Una valvola da 1/2 pollice NPT e una valvola da 1/2 pollice BSP non hanno la stessa connessione. La sola dimensione nominale non è sufficiente per la selezione di valvole filettate.
Principio di funzionamento
Il principio di funzionamento è semplice, ma l'affidabilità della tenuta dipende dall'intero sistema di valvola e connessione. La maniglia ruota l'albero, l'albero ruota la sfera, la sfera sigilla contro le sedi e la guarnizione dell'albero impedisce perdite attraverso l'area dell'albero di comando. Alle estremità del tubo, la forma della filettatura e il metodo di tenuta determinano se il giunto valvola-tubo può rimanere a tenuta di pressione.
- Posizione aperta: Il foro della sfera si allinea con la tubazione e consente il flusso attraverso la valvola.
- Posizione chiusa: La sfera ruota di 90 gradi e blocca il percorso del flusso.
- Tenuta della sede: Sedi in PTFE, PTFE rinforzato o altre sedi morbide sono comuni nelle valvole a sfera filettate per servizio generale.
- Tenuta dell'albero: La guarnizione dello stelo o le tenute dello stelo prevengono le perdite attorno allo stelo operativo.
- Tenuta del filetto: Il filetto del tubo, il sigillante, la guarnizione, l'O-ring o la superficie di tenuta devono corrispondere al tipo di filetto.
Nel servizio sul campo, molte perdite nelle valvole a sfera filettate non provengono dall'area sfera-sede. Provengono da incompatibilità del filetto, sigillante insufficiente, serraggio eccessivo, filetti danneggiati, disallineamento delle tubazioni o dall'uso del corpo valvola come punto di supporto della tubazione.
Dove vengono comunemente utilizzate le valvole a sfera filettate?
Le valvole a sfera filettate sono adatte per sistemi di piccolo diametro dove il carico della tubazione è controllato e dove sono ammessi collegamenti filettati. Sono particolarmente comuni nei servizi di utilità e relativi alle attrezzature.
- Linee di aria compressa
- Sistemi di approvvigionamento e drenaggio idrico
- Tubazioni di servizio industriali
- Linee di olio e lubrificazione
- Connessioni di ingresso e uscita delle attrezzature
- Sistemi skid-mounted
- Aria strumentale e tubazioni ausiliarie
- Sistemi HVAC e servizi per edifici
- Apparecchiature per il trattamento delle acque
- Servizio fluidi puliti di piccolo diametro
Le valvole a sfera filettate di solito non sono la prima scelta per grandi dimensioni di tubazioni, vibrazioni intense, fluidi pericolosi critici, carichi esterni pesanti sulla tubazione o linee che richiedono smontaggi frequenti. In questi casi, valvole a sfera flangiate, valvole a sfera saldate, valvole a sfera trunnion o design speciali ingegnerizzati possono offrire una migliore affidabilità meccanica.
Perché il tipo di filettatura è importante nella selezione delle valvole a sfera filettate
The thread standard is the first item to confirm before selecting a threaded ball valve. The most common confusion is between NPT and BSP. They may look similar in small sizes, but the thread form, angle, pitch, taper, and sealing method are different. A connection that “almost fits” is not acceptable in pressure piping.
Per filettature per tubi NPT, ASME B1.20.1 è il riferimento principale per le filettature per tubi in pollici per uso generale come NPT. Per le filettature per tubi di tipo BSP, ISO 7-1 copre le filettature per tubi dove le giunzioni a tenuta di pressione sono realizzate sulle filettature, mentre ISO 228-1 copre le filettature per tubi dove le giunzioni a tenuta di pressione non sono realizzate sulle filettature.
In termini pratici, la filettatura della valvola deve corrispondere alla filettatura del tubo o alla porta dell'attrezzatura. Se la tubazione utilizza NPT, selezionare una valvola a sfera filettata NPT. Se la connessione è BSP, confermare se si tratta di BSPT o BSPP prima di ordinare.
Esempio di ingegneria 1: Valvola NPT installata su una porta BSP
Problema: Un team di manutenzione ha installato una valvola a sfera filettata NPT da 1/2 pollice in una porta femmina BSP su un'attrezzatura importata. I primi giri sono sembrati accettabili, ma la giunzione ha perso durante il test di pressione dell'aria.
Causa: La dimensione nominale era la stessa, ma le forme delle filettature non erano compatibili. La connessione presentava un impegno delle filettature insufficiente e una pressione di tenuta non uniforme.
Prevenzione: Confermare lo standard della filettatura dal disegno dell'attrezzatura o utilizzare un calibro per filettature prima dell'acquisto. Se è necessaria una transizione, utilizzare un adattatore NPT-BSP specificato correttamente anziché forzare la valvola nella porta.
Cos'è una valvola a sfera filettata NPT?
Una valvola a sfera filettata NPT utilizza connessioni National Pipe Thread. NPT è ampiamente utilizzata negli Stati Uniti, in Canada e in progetti basati su standard di tubazioni americani. Le filettature NPT sono coniche. Man mano che le filettature maschio e femmina vengono serrate, il cono crea un crescente impegno meccanico.
Nella maggior parte delle installazioni, le giunzioni filettate NPT richiedono nastro in PTFE, sigillante per tubi o un altro composto di giunzione adatto. Il sigillante aiuta a riempire il percorso di perdita elicoidale tra le filettature e supporta un giunto a tenuta di pressione. La corretta quantità di sigillante è importante: troppo poco può causare perdite, mentre nastro o sigillante eccessivi possono contaminare il sistema o sovraccaricare il corpo valvola.
Quando utilizzare una valvola a sfera filettata NPT?
Utilizzare una valvola a sfera filettata NPT quando la tubazione, i raccordi, le porte delle apparecchiature o le specifiche del progetto richiedono filettature NPT. Questo è comune per i sistemi industriali nordamericani e molti pacchetti di apparecchiature OEM esportati verso mercati basati su NPT.
- Sistemi di tubazioni industriali USA e canadesi
- Impianti di aria compressa
- Linee idriche di piccolo diametro
- Servizio olio e lubrificazione
- Linee di combustibile e utenze dove sono ammesse valvole filettate
- Apparecchiature OEM esportate verso mercati basati su NPT
- Connessioni di strumentazione e di processo ausiliarie
Nota di installazione: Se la valvola si arresta dopo una o due sole rotazioni, non forzarla. Una resistenza precoce può indicare danni alla filettatura, sporco, tipo di filettatura errato o disallineamento. Forzare la connessione può crepare un corpo valvola compatto o danneggiare la porta dell'apparecchiatura.
Cos'è una valvola a sfera filettata BSP?
Una valvola a sfera filettata BSP utilizza filettature British Standard Pipe. Le connessioni BSP sono comuni in Europa, Regno Unito, Asia, Medio Oriente, Australia e in molti pacchetti di apparecchiature internazionali. Il punto importante è che BSP non significa sempre lo stesso metodo di tenuta. BSPT e BSPP devono essere distinti durante la selezione.
Valvola a sfera filettata BSPT
BSPT è una filettatura conica per tubi. In molti disegni, può essere associata a designazioni come R o Rc. Con le connessioni BSPT, l'accoppiamento della filettatura contribuisce alla tenuta e viene normalmente utilizzato un mezzo sigillante adatto. Le valvole a sfera filettate BSPT vengono selezionate quando si intende realizzare il giunto a tenuta di pressione attraverso le filettature accoppiate.
Valvola a sfera filettata BSPP
BSPP è una filettatura parallela per tubi, spesso associata alla designazione della filettatura G. Nelle connessioni BSPP, la filettatura fornisce normalmente l'assemblaggio meccanico piuttosto che la tenuta di pressione primaria. La tenuta viene solitamente ottenuta tramite una guarnizione, un sigillo incollato, un O-ring, una rondella o una faccia di tenuta esterna alla filettatura.
Questa differenza è fondamentale. Una valvola a sfera filettata BSPP non deve essere trattata come una valvola con filettatura conica, a meno che il design della connessione non includa la corretta superficie di tenuta e l'elemento sigillante.
Esempio di ingegneria 2: perdita di connessione BSPP dopo l'applicazione del sigillante
Problema: Una valvola filettata BSPP è stata installata solo con nastro in PTFE. Il giunto ha superato l'ispezione manuale ma ha perso durante il test con acqua.
Causa: Le filettature parallele BSPP sono state utilizzate come se fossero filettature coniche di tenuta. Il giunto non disponeva della rondella di tenuta o del sigillo di faccia richiesti.
Prevenzione: Confermare se la connessione BSP è BSPT o BSPP. Per BSPP, controllare la faccia di tenuta, la rondella, l'O-ring o la disposizione del sigillo incollato prima dell'installazione.
Quando si dovrebbe usare una valvola a sfera filettata BSP?
Utilizzare una valvola a sfera filettata BSP quando i raccordi, le connessioni delle apparecchiature o lo standard di progetto specificano BSP. Prima di ordinare, confermare se la connessione è BSPT o BSPP.
- Sistemi di tubazioni europei e asiatici
- Apparecchiature internazionali per il trattamento delle acque
- Sistemi HVAC e servizi per edifici
- Piccoli sistemi skid industriali
- Pacchetti di apparecchiature che utilizzano porte BSP
- Tubazioni di servizio generali al di fuori dei mercati basati su NPT

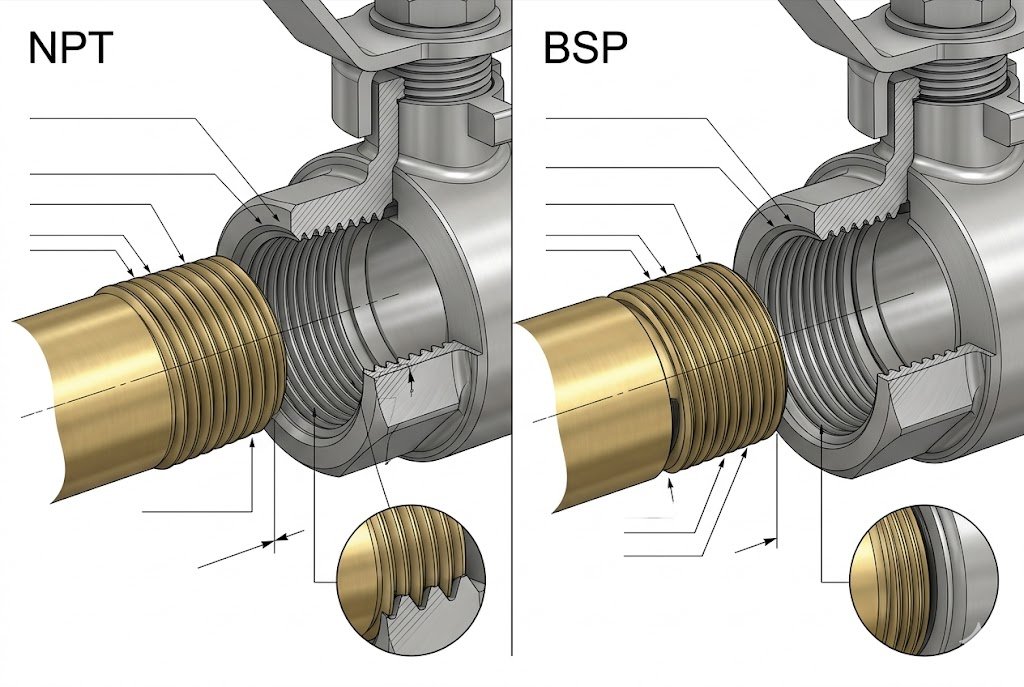

Valvola a sfera filettata NPT vs BSP: confronto pratico
| Articolo | Valvola a sfera filettata NPT | Valvola a sfera filettata BSP |
|---|
| Mercato comune | Stati Uniti, Canada, progetti standard americani | Europa, Regno Unito, Asia, Medio Oriente, Australia, progetti internazionali |
| Tipo di filettatura | Filettatura conica | BSPT conica o BSPP parallela |
| Metodo di tenuta tipico | Accoppiamento filettato con nastro PTFE o sigillante per tubi | BSPT sigilla sull'accoppiamento filettato; BSPP richiede solitamente una guarnizione, O-ring, rondella o faccia di tenuta |
| Uso comune | Linee di servizio di piccolo diametro, aria, acqua, olio, connessioni apparecchiature | Trattamento acque, HVAC, apparecchiature internazionali, linee di servizio industriali generali |
| Avviso di selezione principale | Non collegare direttamente a filettature BSP | Confermare BSPT o BSPP prima dell'ordine |
| Errore tipico | Assumendo che la dimensione nominale sia sufficiente per l'abbinamento della filettatura | Utilizzo di BSPP senza il corretto metodo di tenuta esterna |

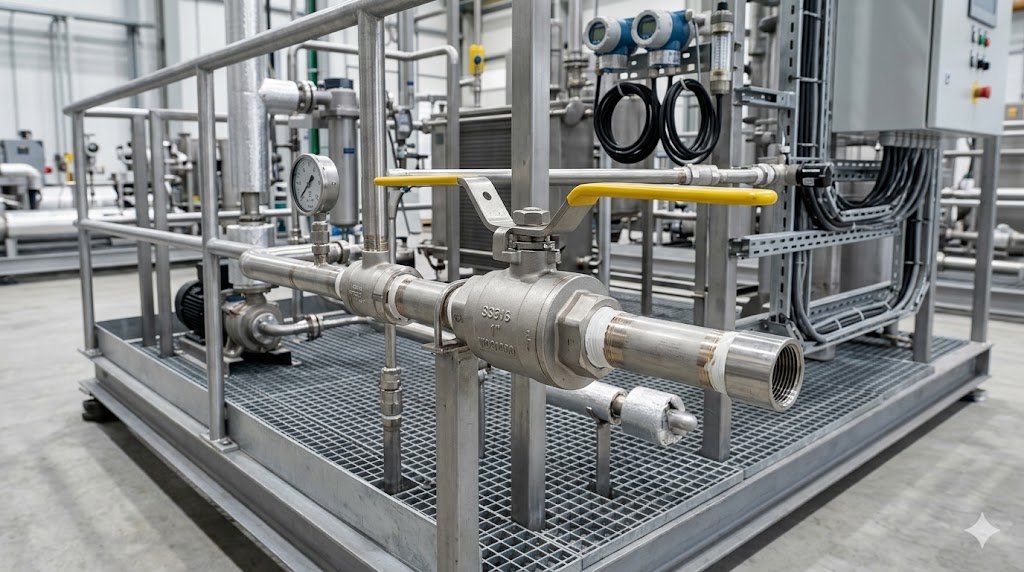

Cos'è una valvola a sfera filettata compatta?
Una valvola a sfera filettata compatta è una valvola a sfera piccola e leggera, progettata per installazioni in cui spazio e peso sono importanti. Le valvole compatte sono comunemente utilizzate in sistemi pneumatici, piccole linee idriche, macchinari OEM, pannelli di apparecchiature, attrezzature di laboratorio e linee di servizio non critiche.
Il vantaggio principale è la lunghezza ridotta da faccia a faccia e l'ingombro ridotto del corpo. Questo rende la valvola facile da installare in layout ristretti. La limitazione è la robustezza meccanica. Una valvola compatta può avere meno massa nel corpo, meno superficie di presa per la chiave e minore tolleranza per lo stress esterno della tubazione rispetto a una valvola industriale più pesante a due o tre pezzi.
Quando utilizzare una valvola a sfera filettata compatta?
Utilizzare una valvola a sfera filettata compatta quando il sistema richiede una semplice intercettazione, spazio limitato, diametro di tubazione ridotto e severità di servizio da bassa a media. È una buona scelta quando il fluido è pulito, la pressione e la temperatura rientrano nella classe di appartenenza della valvola e la tubazione non impone un carico pesante sul corpo valvola.
- Connessioni per piccole apparecchiature
- Servizio aria compressa e acqua pulita
- Macchinari OEM
- Pannelli di servizio
- Sistemi skid compatti
- Servizio di intercettazione generale non critico
Quando evitare una valvola a sfera filettata compatta?
Una valvola compatta dovrebbe essere evitata quando l'impianto ha forti vibrazioni, cicli di alta temperatura, carichi di flessione esterni elevati, smontaggio frequente o condizioni del fluido severe. In questi casi, una valvola a sfera filettata a due o tre pezzi più robusta, o anche una valvola a sfera flangiata o saldata, potrebbe essere più affidabile.

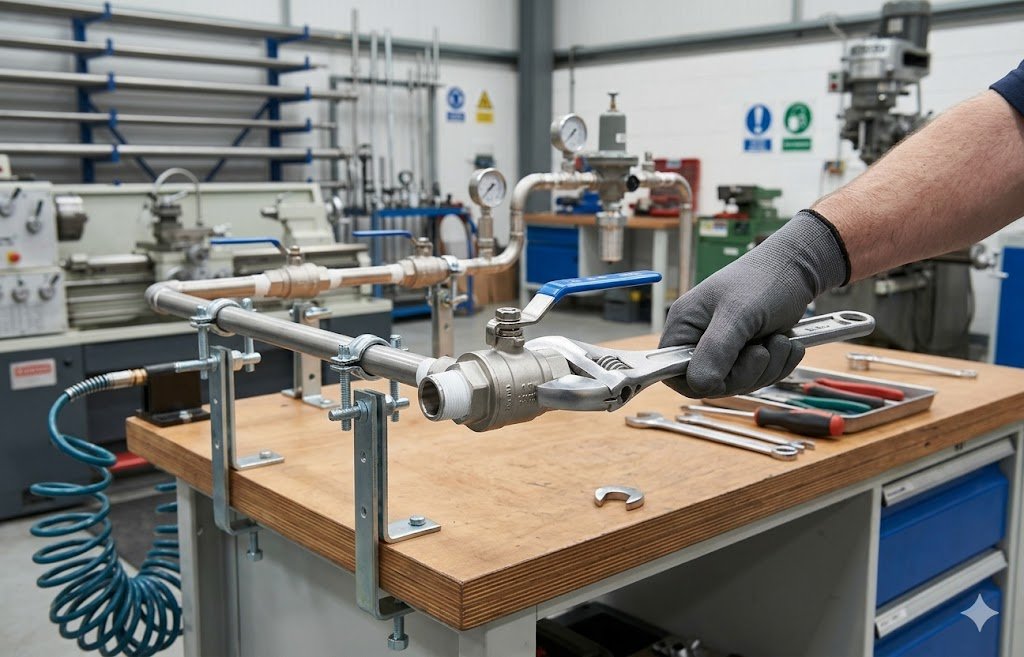

Esempio di ingegneria 3: Valvola compatta rotta durante l'installazione
Problema: Una valvola a sfera filettata compatta in ottone si è rotta vicino al raccordo di estremità durante l'installazione su una piccola linea dell'acqua.
Causa: L'installatore ha applicato una coppia eccessiva e ha utilizzato il corpo valvola come punto di leva. Il corpo compatto aveva uno spessore di parete limitato attorno all'area filettata.
Prevenzione: Utilizzare le chiavi corrette sui quadri, evitare il serraggio eccessivo, applicare un sigillante per filetti idoneo e supportare il tubo in modo che la valvola non sopporti il carico di installazione.

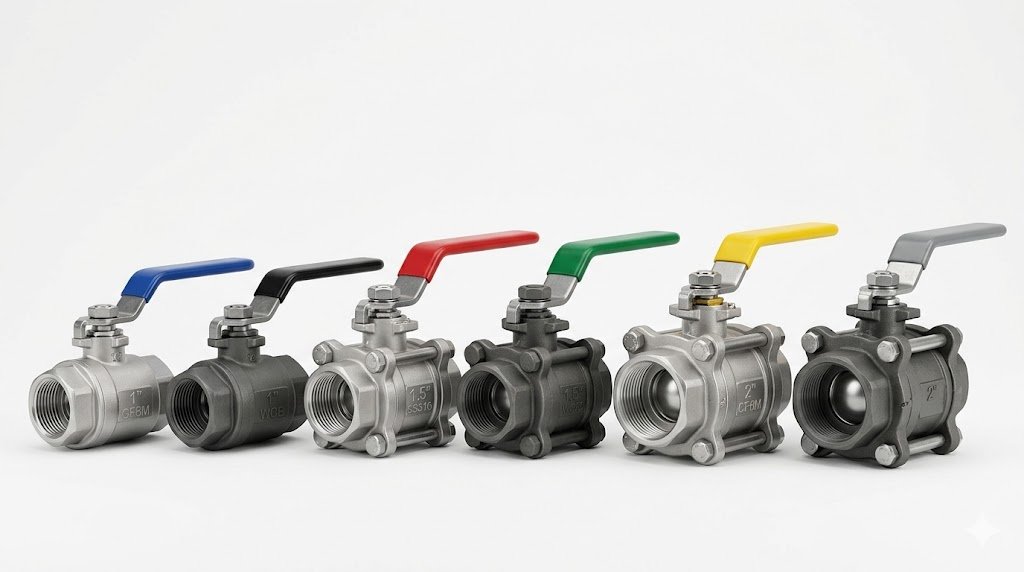

Valvole a sfera filettate monopezzo, a due pezzi e a tre pezzi
La costruzione del corpo influisce su robustezza, costo, accesso per la manutenzione e riparabilità a lungo termine. Questo è importante quando le valvole filettate vengono utilizzate in servizio industriale piuttosto che in semplici installazioni idrauliche.
Valvola a sfera filettata monopezzo
Una valvola a sfera filettata monopezzo ha una struttura del corpo semplice ed è solitamente compatta ed economica. È adatta per servizi di intercettazione di base in linee ad aria, acqua e utenze leggere. Il limite è l'accesso per la manutenzione. Se la sede o le parti interne sono danneggiate, la valvola viene solitamente sostituita anziché riparata.
Valvola a sfera filettata in due pezzi
Una valvola a sfera filettata a due pezzi è una delle configurazioni industriali più comuni. Offre un migliore equilibrio tra robustezza, prezzo e affidabilità di servizio rispetto a molte valvole compatte monopezzo. Per i sistemi di utenze industriali generali, una valvola a sfera filettata a due pezzi è spesso il punto di partenza pratico.
Valvola a sfera filettata in tre pezzi
Una valvola a sfera filettata a tre pezzi è progettata per un migliore accesso alla manutenzione. A seconda della configurazione di installazione, il corpo centrale può spesso essere rimosso per ispezione, pulizia o sostituzione della sede senza rimuovere completamente le estremità del tubo. Questa configurazione è utile dove i tempi di fermo sono costosi o è richiesta una pulizia interna.
| Tipo di corpo | Uso ottimale | Vantaggio principale | Avvertenze per la selezione |
|---|
| Monopezzo | Chiusura base per aria, acqua e servizi leggeri | Compatto ed economico | Accesso limitato per la manutenzione |
| Due pezzi | Servizio industriale generale | Buon equilibrio tra affidabilità, costo e robustezza | Richiede comunque un corretto abbinamento delle filettature e supporto all'installazione |
| Tre pezzi | Manutenzione, pulizia o servizio di processo | Facilità di accesso ai componenti interni | Costo più elevato e ingombro maggiore |
Selezione del materiale per valvole a sfera filettate
Il materiale della valvola deve essere selezionato in base al fluido, al rischio di corrosione, alla pressione, alla temperatura e ai requisiti di progetto. Una valvola a sfera filettata può essere piccola, ma se il materiale è errato, può comunque diventare un punto di perdita, un punto di corrosione o un rischio di fermo impianto.
Valvole a sfera filettate in ottone
Le valvole a sfera filettate in ottone sono spesso utilizzate in sistemi idrici, ad aria e per utenze leggere. Sono economiche e facili da installare. Tuttavia, non dovrebbero essere utilizzate indiscriminatamente per prodotti chimici industriali, servizi ad alta temperatura, chimica dell'acqua aggressiva o condizioni di servizio gravose.
Valvole a sfera filettate in acciaio al carbonio
Le valvole a sfera filettate in acciaio al carbonio sono utilizzate dove è richiesta una maggiore resistenza meccanica e dove il fluido è compatibile con l'acciaio al carbonio. Sono comuni nei sistemi petroliferi, di combustibile, di gas e industriali generici. L'allowance per la corrosione, il rivestimento e la compatibilità del fluido devono essere verificati prima della selezione.
Valvole a sfera filettate in acciaio inossidabile
Le valvole a sfera filettate in acciaio inossidabile sono selezionate dove la resistenza alla corrosione, la pulizia o la compatibilità chimica sono importanti. SS304 e SS316 sono scelte comuni. SS316 è solitamente preferito dove può essere presente esposizione a cloruri o fluidi più corrosivi, ma la selezione finale del materiale dovrebbe sempre basarsi sulla concentrazione effettiva del fluido, sulla temperatura e sulle condizioni di servizio.
Per servizi corrosivi, non esaminare solo il materiale del corpo. Anche la sfera, lo stelo, la sede, la guarnizione, il premistoppa, la maniglia e i fissaggi esterni devono essere verificati rispetto all'ambiente di lavoro.
Selezione sede e guarnizione
I materiali della sede e della tenuta determinano le prestazioni di intercettazione, la capacità di temperatura, la compatibilità chimica e la coppia di esercizio. Molte valvole a sfera filettate utilizzano sedi in PTFE perché il PTFE offre basso attrito e buone prestazioni di tenuta in molti servizi con fluidi puliti. I dati sui materiali per il PTFE elencano comunemente una temperatura di servizio continuo fino a circa 260°C, ma le prestazioni della sede della valvola dipendono anche da pressione, carico, frequenza di cicli, fluido e design della valvola.
Per alte temperature, particelle abrasive, fluidi che cristallizzano, funzionamento frequente o sostanze chimiche aggressive, le sedi morbide standard potrebbero non essere sufficienti. Potrebbero essere necessarie sedi in PTFE rinforzato, sedi in polimeri speciali, sedi metalliche o un tipo di valvola diverso.
| Requisito di servizio | Revisione sede / tenuta | Rischio comune |
|---|
| Acqua o aria pulita | Le sedi morbide standard sono spesso accettabili se pressione e temperatura sono adeguate | Valvola a basso costo utilizzata al di fuori della sua classe di pressione o temperatura |
| Servizio olio o carburante | Verificare la compatibilità di sede, premistoppa dello stelo e materiale del corpo | Viene considerato solo il materiale del corpo |
| Servizio chimico | Verifica compatibilità corpo valvola, sfera, stelo, sede e guarnizione | Presupponendo che il corpo in acciaio inossidabile da solo risolva ogni rischio di corrosione |
| Alta temperatura | Confermare i limiti di temperatura della sede e del premistoppa sotto pressione | Deformazione della sede morbida o perdita di carico di tenuta |
| Mezzo abrasivo | Le valvole filettate standard a sede morbida potrebbero non essere adatte | L'usura della sede causa perdite interne dopo un breve periodo di servizio |
Esempio di ingegneria 4: Valvola superata la pressione nominale ma fallita sulla sede
Problema: Una valvola a sfera filettata in acciaio inossidabile è stata selezionata per una linea ausiliaria di olio caldo perché la pressione nominale del corpo sembrava sufficiente. Dopo diversi cicli operativi, la valvola ha sviluppato perdite interne.
Causa: La selezione si è concentrata sulla pressione nominale del corpo metallico, ma il materiale della sede era vicino al suo limite pratico di temperatura e pressione. Il ciclo termico ha ridotto il recupero della sede e la forza di tenuta.
Prevenzione: Verificare i limiti di temperatura della sede e del premistoppa, non solo la pressione nominale del corpo valvola. Per servizi ad alta temperatura o con cicli frequenti, richiedere la conferma del materiale della sede al produttore.
Come selezionare la valvola a sfera filettata corretta
1. Confermare lo standard della filettatura
Inizia con lo standard della filettatura: NPT, BSPT, BSPP o un'altra filettatura specifica del progetto. Confermala da disegni, marcature delle porte dell'attrezzatura, specifiche di progetto o un calibro di filettatura. Non fare affidamento solo sulla dimensione nominale.
2. Confermare il metodo di tenuta
Per le filettature coniche, è normalmente richiesto un sigillante per filettature o nastro in PTFE adatto. Per le filettature parallele BSPP, la tenuta dipende solitamente da una guarnizione, rondella, O-ring o faccia di tenuta esterna alla filettatura. Se il metodo di tenuta non è chiaro, chiariscilo prima di acquistare la valvola.
3. Verificare la dimensione della valvola e il requisito di flusso
Le valvole a sfera filettate sono più comuni in piccole dimensioni. Per linee più grandi o sistemi con carichi di tubazioni significativi, le valvole flangiate o saldate potrebbero essere più adatte. Conferma se il sistema richiede un design a passaggio totale o a passaggio ridotto, poiché la dimensione del foro influisce sulla capacità di flusso e sulla perdita di pressione.
4. Verificare la classe di pressione
La classe di pressione della valvola deve essere adatta alla pressione massima di esercizio del sistema. Per le valvole a sfera industriali in acciaio, ASME B16.34 è comunemente di riferimento per le valutazioni di pressione-temperatura, i materiali, i test e la marcatura. Per le valvole a sfera filettate più piccole, MSS SP-110 è anche comunemente associato ai requisiti delle valvole a sfera filettate e a saldare a tasca.
5. Verificare la temperatura di esercizio
La temperatura influisce sul materiale della sede, sulla guarnizione dello stelo, sul materiale del corpo e sulla coppia di manovra. Una valvola che funziona bene a temperatura ambiente potrebbe non essere adatta per olio caldo, servizi ausiliari a vapore o cicli termici frequenti.
6. Verificare il fluido
Acqua, aria, olio, gas, sostanze chimiche e fluidi corrosivi richiedono diverse considerazioni sui materiali e sulle tenute. Per servizi chimici, verificare tutte le parti bagnate e di tenuta, non solo il corpo.
7. Verificare lo spazio di installazione
Se l'area di installazione è piccola, una valvola a sfera filettata compatta potrebbe essere utile. Tuttavia, è necessario considerare lo spazio libero, lo spazio per la chiave e l'accesso per la manutenzione. Una valvola che si adatta fisicamente ma non può essere azionata non è una buona scelta.
8. Verificare stress e vibrazioni della tubazione
Le valvole filettate non devono essere utilizzate come supporti per tubazioni. Disallineamenti, vibrazioni e carichi di flessione esterni possono danneggiare il giunto filettato o il corpo valvola. Aggiungere supporti adeguati per tubazioni se la linea esercita stress sulla valvola.
9. Verificare la frequenza di azionamento
Per chiusure occasionali, una valvola compatta o monopezzo può essere accettabile. Per un funzionamento frequente, un design a due o tre pezzi con una migliore tenuta dello stelo e una maggiore durata della sede è solitamente una scelta migliore.
10. Verificare la filosofia di manutenzione
Se la valvola verrà sostituita al momento del guasto, un design compatto o monopezzo può essere accettabile. Se la linea richiede pulizia, ispezione o sostituzione della sede, considerare una valvola a sfera filettata a tre pezzi.
Errori comuni nella scelta delle valvole a sfera filettate
La maggior parte dei guasti delle valvole a sfera filettate sono prevedibili. Di solito derivano da standard di filettatura poco chiari, pratiche di installazione errate o dalla scelta di una valvola senza aver verificato le effettive condizioni di servizio.
- Mescolare filettature NPT e BSP perché la dimensione nominale sembra la stessa
- Ordinare valvole filettate BSP senza confermare BSPT o BSPP
- Utilizzare connessioni BSPP senza la guarnizione, l'O-ring, la rondella o la superficie di tenuta corretta
- Serrare eccessivamente la connessione filettata e danneggiare il corpo valvola
- Applicare la forza della chiave per tubi sulla parte sbagliata della valvola
- Selezionare una valvola compatta per tubazioni con elevate vibrazioni o carichi elevati
- Ignorare i limiti di temperatura della sede e della guarnizione
- Utilizzare valvole standard a sede morbida in presenza di fluidi abrasivi o sporchi
- Selezionare solo in base al prezzo invece che alla pressione, al materiale e alle condizioni di servizio
- Dimenticare lo spazio per la maniglia nei layout di apparecchiature compatte
Nota pratica per l'acquisto: La valvola in sé potrebbe non essere la parte più costosa di un piccolo pacchetto di attrezzature. Ma se viene installato il tipo di filettatura sbagliato, il costo di correzione può includere porte dell'attrezzatura danneggiate, raccordi di ricambio, test di tenuta, tempi di fermo e manodopera di rilavorazione.
Quando non utilizzare una valvola a sfera filettata standard
Le valvole a sfera filettate sono pratiche ed economiche, ma non sono adatte a tutte le applicazioni. Una valvola a sfera filettata standard potrebbe non essere la scelta migliore quando il sistema presenta:
- Grandi dimensioni di tubazioni con carichi pesanti
- Forti vibrazioni o stress dinamici
- Fluidi pericolosi critici
- Cicli di alta temperatura
- Rimozione e reinstallazione frequenti
- Servizio gravoso abrasivo o con slurry
- Servizio gravoso ad alta pressione oltre il design della valvola
- Forti carichi di flessione esterni sul corpo valvola
- Requisiti di progetto per connessioni flangiate o saldate
Per queste condizioni, considerare valvole a sfera flangiate, valvole a sfera saldate, valvole a sfera trunnion, o valvole a sfera a sede metallica a seconda della dimensione del tubo, pressione, temperatura, fluido e severità del servizio.
Fattori di acquisto per valvole a sfera filettate
Al momento dell'acquisto di valvole a sfera filettate, non confrontare solo il prezzo e la dimensione nominale. Una richiesta tecnicamente completa dovrebbe includere tipo di connessione, materiale, pressione, temperatura, fluido, costruzione del corpo e condizione di installazione.
| Fattore di acquisto | Cosa confermare | Perché è importante |
|---|
| Standard filettatura | NPT, BSPT, BSPP o altro tipo di filettatura | Previene disallineamenti della filettatura e perdite |
| Dimensione valvola | Dimensione nominale e requisito di alesaggio | Influenza la capacità di flusso e l'adattamento all'installazione |
| Materiale corpo | Ottone, acciaio al carbonio, acciaio inossidabile o lega speciale | Determina resistenza e resistenza alla corrosione |
| Materiale sede | Sede in PTFE, PTFE rinforzato, polimero speciale o metallo | Controlla le prestazioni di tenuta e il limite di temperatura |
| Pressione nominale | Pressione massima di lavoro e requisito di prova | Garantisce un funzionamento sicuro sotto la pressione del sistema |
| Intervallo di temperatura | Temperatura minima e massima di esercizio | Previene danni alla sede e perdite dalla guarnizione |
| Medio | Acqua, aria, olio, gas, fluidi chimici o corrosivi | Determina la compatibilità dei materiali e delle tenute |
| Costruzione del corpo | Monopezzo, due pezzi o tre pezzi | Influenza la manutenzione e la durata |
| Spazio di installazione | Spazio per manovra e chiave | Previene difficoltà operative e di manutenzione |
Lista di controllo per la selezione di valvole a sfera filettate
Prima di ordinare una valvola a sfera filettata, confermare le seguenti informazioni:
- Tipo di filettatura richiesto: NPT, BSPT, BSPP o altro
- Dimensione nominale della valvola
- Requisito di passaggio totale o ridotto
- Pressione di esercizio
- Temperatura di esercizio
- Fluido
- Materiale del corpo
- Materiale sfera e stelo
- Materiale sede e tenuta
- Design del corpo monopezzo, in due pezzi o in tre pezzi
- Requisito corpo compatto o per impieghi gravosi
- Tipo di maniglia e ingombro operativo
- Frequenza di funzionamento
- Condizioni di stress, vibrazione e supporto della tubazione
- Norma applicabile o requisito del mercato di riferimento
- Requisito di ispezione o collaudo se specificato dal progetto
Questa checklist aiuta a evitare disallineamenti dei filetti, rischio di perdite, selezione errata di valvole compatte e scelta errata del materiale.
FAQ: Selezione Valvole a Sfera Filettate
È possibile collegare insieme valvole a sfera filettate NPT e BSP?
No. NPT e BSP non devono essere collegati direttamente come se fossero lo stesso tipo di filetto. Hanno forme di filetto e comportamenti di tenuta differenti. Se è necessaria una transizione, utilizzare un adattatore specificato correttamente e confermare il metodo di tenuta prima del collaudo in pressione.
Come faccio a sapere se ho bisogno di BSPT o BSPP?
Verificare le specifiche di progetto, la marcatura della porta dell'attrezzatura, il disegno del raccordo o il risultato del calibro del filetto. BSPT è conico e normalmente sigilla tramite l'accoppiamento del filetto con un mezzo di giunzione idoneo. BSPP è parallelo e solitamente richiede una guarnizione, un O-ring, una rondella, una guarnizione metallo-gomma o una faccia di tenuta esterna al filetto.
Le valvole a sfera compatte filettate sono adatte per uso industriale?
Sì, ma solo entro i corretti limiti di servizio. Le valvole a sfera compatte filettate sono adatte per servizi su tubazioni di piccolo diametro, da bassa a media severità, dove lo spazio è limitato e il carico sulla tubazione è controllato. Non dovrebbero essere utilizzate come scelta predefinita per servizi con vibrazioni elevate, stress elevati sulla tubazione, fluidi aggressivi o manutenzione frequente.
Qual è meglio: valvola a sfera filettata monoblocco o a due pezzi?
Una valvola a sfera filettata monoblocco è compatta ed economica per semplici servizi di intercettazione. Una valvola a sfera filettata a due pezzi fornisce solitamente un miglior equilibrio tra affidabilità industriale, robustezza e capacità di servizio. Per i sistemi di utilità industriali generali, i design a due pezzi sono spesso il punto di partenza più sicuro.
Quando dovrei scegliere una valvola a sfera filettata a tre pezzi?
Scegli una valvola a sfera filettata a tre pezzi quando sono previste manutenzione, pulizia, ispezione o sostituzione della sede. È utile anche quando i tempi di fermo sono costosi e la valvola necessita di un accesso al servizio migliore rispetto a un design monoblocco o a due pezzi.
Le valvole a sfera filettate possono essere utilizzate per il vapore?
Alcune valvole a sfera filettate possono essere utilizzate in determinati servizi ausiliari legati al vapore se il design della valvola, la classe di pressione, la classe di temperatura, il materiale della sede e il materiale della guarnizione sono idonei. Non presumere la compatibilità con il vapore solo dal materiale del corpo. Conferma la piena classificazione della valvola con il produttore.
Quali informazioni devo fornire quando richiedo un preventivo?
Fornire dimensioni della valvola, tipo di filettatura, pressione, temperatura, fluido, materiale del corpo, materiale della sede, costruzione del corpo, quantità e qualsiasi standard di progetto applicabile. Se il tipo di filettatura è incerto, fornire foto, disegni o specifiche del raccordo prima dell'ordine.
Conclusione: Selezionare valvole a sfera filettate per tipo di filettatura, metodo di tenuta e condizione di servizio
Una valvola a sfera filettata è una soluzione pratica di intercettazione per tubazioni industriali di piccolo diametro, connessioni di apparecchiature, sistemi di utilità, aria compressa, acqua, olio e servizi generali. Ma una corretta selezione richiede più che la corrispondenza della dimensione nominale del tubo.
Le valvole a sfera filettate NPT sono comunemente utilizzate nei sistemi di tubazioni standard americani. Le valvole a sfera filettate BSP sono ampiamente utilizzate nei mercati internazionali, ma BSPT e BSPP richiedono diverse considerazioni di tenuta. Le valvole a sfera filettate compatte sono utili dove lo spazio è limitato, ma devono essere selezionate attentamente in base a pressione, temperatura, fluido, carico del tubo e frequenza di funzionamento.
Per un servizio affidabile, confermare lo standard della filettatura, il metodo di tenuta, la costruzione del corpo, il materiale, il design della sede, la classe di pressione e la condizione di installazione prima di effettuare un ordine.
Se necessitate di valvole di intercettazione di piccolo diametro per linee di utility industriali, connessioni di apparecchiature, aria compressa, acqua, olio o servizio generale, Raymon Valve può fornire valvole a sfera filettate in diversi materiali, standard di filettatura e design compatti per le esigenze del vostro progetto.
Visualizza le nostre valvole a sfera filettate o contatta Raymon Valve per supporto nella selezione delle valvole.
Italian
English
German
Arabic
French
Spanish
Portuguese
Russian
