Valvole a saracinesca

Valvola a saracinesca, nota anche come gate valve, è composta principalmente da corpo valvola, coperchio, saracinesca, stelo valvola, sede valvola e premistoppa. È uno dei tipi di valvola comuni tipi di valvole come valvole di intercettazione. Lo scopo principale di una valvola a saracinesca è interrompere il flusso di fluidi, ed è per questo motivo che viene spesso definita valvola di “blocco” o “otturazione”.

Esistono molte forme strutturali diverse per le valvole a saracinesca e i tipi di elementi di tenuta utilizzati sono differenti.

In base alla struttura dell'elemento di tenuta, può essere suddivisa in diverse tipologie.

Classificazione per stelo

In base al tipo di stelo, la valvola a saracinesca può essere suddivisa in valvola a saracinesca con stelo a vista e valvola a saracinesca con stelo nascosto. Lo stelo è la parte operativa della valvola a saracinesca e la sua funzione è trasmettere la forza di apertura e chiusura alle parti di apertura e chiusura.

1. Il filetto trapezoidale dello stelo della valvola a saracinesca con stelo ascendente è posizionato all'esterno del corpo valvola e si trova nella parte superiore dello stelo. Ruotando il dado dello stelo, lo stelo aziona la saracinesca a salire e scendere in modo sincrono per realizzare l'apertura e la chiusura della valvola, rendendola facile da identificare.

Stato di apertura e chiusura per evitare errori di manovra. Poiché il dado dello stelo è all'esterno della cavità del corpo, è favorevole alla lubrificazione e lo stato di apertura e chiusura è intuitivo ed evidente, pertanto è ampiamente utilizzata. Tuttavia, in ambienti difficili, i filetti esposti dello stelo della valvola sono suscettibili a danni e corrosione, che possono persino influire sul funzionamento. Il suo svantaggio è che l'altezza della valvola dopo l'apertura è elevata e solitamente viene aggiunto una corsa sulla base dell'altezza originale della valvola, richiedendo quindi un ampio spazio operativo.

2. Valvola a saracinesca con stelo nascosto, nota anche come valvola a saracinesca con stelo rotante (chiamata anche valvola a saracinesca a cuneo con stelo scuro), il dado dello stelo è posizionato all'interno del corpo valvola ed è a diretto contatto con il fluido, ed è spesso fissato alla saracinesca. Attraverso la rotazione dello stelo della valvola, il dado dello stelo aziona la saracinesca a compiere il movimento di sollevamento per completare l'apertura e la chiusura. Di solito c'è un filetto trapezoidale all'estremità inferiore dello stelo della valvola. Attraverso il filetto all'estremità inferiore della valvola e la scanalatura di guida sul disco, il moto rotatorio viene trasformato in moto lineare, ovvero la coppia operativa viene trasformata in spinta operativa. Poiché il filetto trapezoidale per la trasmissione si trova all'interno del corpo valvola, è facilmente corroso dal fluido e non può essere lubrificato, e il grado di apertura non può essere osservato direttamente, richiedendo un dispositivo di indicazione aggiuntivo. Tuttavia, il suo stelo non si muove su e giù e lo spazio operativo richiesto è ridotto, rendendola adatta per applicazioni in cui la posizione è limitata e le tubazioni sono dense.

Ordina per struttura

Secondo il tipo di struttura, può essere suddivisa in due tipi: valvola a saracinesca a cuneo e valvola a saracinesca parallela.

Ovvero, la valvola a saracinesca a cuneo è chiamata valvola a cuneo, e la valvola a saracinesca parallela è una valvola a saracinesca piatta.

1. Valvola a saracinesca piatta, ovvero la superficie di tenuta è parallela all'asse verticale, quindi anche la superficie di tenuta del corpo valvola e il disco sono paralleli tra loro. Questo tipo di valvola a saracinesca è solitamente di tipo a doppio disco. Per far sì che il corpo valvola e le due superfici di tenuta del disco siano a stretto contatto durante la chiusura, viene spesso interposto un cuneo a spinta bilaterale tra i due dischi. Utilizzata principalmente su tubazioni a bassa pressione come piccole tubazioni. Sono disponibili anche valvole a saracinesca parallele con disco singolo, ma sono rare.

2. Valvola a saracinesca a cuneo è una valvola a saracinesca in cui la superficie di tenuta forma un certo angolo con l'asse verticale, ovvero le due superfici di tenuta sono a forma di cuneo. La valvola a saracinesca a cuneo ha dischi singoli e doppi. Il vantaggio del tipo a doppio disco è che la precisione della tenuta e dell'angolo è inferiore, il cambiamento di temperatura non rende facilmente il cuneo del disco, e la guarnizione può essere aggiunta per compensare l'usura della superficie di tenuta. Lo svantaggio è che la struttura è complicata, ed è facile che si blocchi in fluidi secchi, e soprattutto, il disco è facile che cada dopo che i deflettori superiore e inferiore sono stati corrosi per molti anni.

Altri modi per classificare

• Secondo diversi standard: standard nazionale valvola a saracinesca, valvola a saracinesca standard americana, valvola a saracinesca standard tedesca, valvola a saracinesca standard giapponese
• Secondo il metodo di connessione: valvola a saracinesca flangiata, valvola a saracinesca saldata, valvola a saracinesca filettata (divisa anche in filettatura interna, filettatura esterna)
• Secondo il livello di pressione: valvola a saracinesca alta pressione, valvola a saracinesca bassa (media) pressione
• Secondo la modalità di azionamento: valvola a saracinesca elettrica, valvola a saracinesca pneumatica, valvola a saracinesca manuale Classificazione per materiale
• valvola a saracinesca in acciaio inossidabile
• valvola a saracinesca in acciaio forgiato
• valvola a saracinesca in acciaio fuso
• valvola a saracinesca in acciaio al carbonio
• valvola a saracinesca in ghisa
• valvola a saracinesca in rame (divisa anche in valvola a saracinesca in bronzo, valvola a saracinesca in ottone)
• valvola a saracinesca in ceramica
• valvola a saracinesca in plastica

Generalmente, il guasto di una valvola è correlato al numero di componenti che la compongono e ci sono molti guasti comuni. Il secondo è strettamente correlato alla progettazione, produzione, installazione, condizioni di lavoro, funzionamento e manutenzione della valvola. Se il lavoro di ogni fase è accurato, il guasto della valvola sarà notevolmente ridotto!

Ecco i guasti comuni e i metodi di trattamento della valvola.

Lo stelo della valvola non si muove su e giù o l'interruttore non si muove

Ragioni = Il gambo valvola e il dado sono troppo stretti, o la vite di accoppiamento è danneggiata; la premistoppa è disallineata; quando fa freddo, è chiusa troppo strettamente e si gonfia eccessivamente dopo essere stata riscaldata o è troppo stretta quando è completamente aperta; la guarnizione è troppo stretta; il gioco del gambo valvola è troppo piccolo e si gonfia eccessivamente; il gambo è piegato; la temperatura del fluido è troppo alta, la lubrificazione è scarsa e il gambo valvola è gravemente corroso.

Trattamento= Sostituire il gambo valvola e il dado; dopo aver riscaldato il corpo valvola, provare ad aprirlo lentamente o chiuderlo quando è completamente aperto e stretto; allentare leggermente la premistoppa e provare ad aprirlo; aumentare appropriatamente il gioco del gambo valvola; regolare i bulloni della premistoppa; raddrizzare o sostituire la leva della valvola; la leva della valvola è realizzata in polvere di grafite pura come lubrificante.

Perdita dal corpo valvola

Motivo = Il corpo valvola presenta bolle o crepe; il corpo valvola si è incrinato durante la saldatura di riparazione.

Trattamento = Lucidare la presunta crepa e inciderla con una soluzione di acido nitrico 4%, se c'è una crepa, può essere visualizzata; scavare e riparare la crepa.

Il nucleo valvola si è separato dal gambo valvola, causando il fallimento dell'interruttore

Ragioni = riparazione impropria; corrosione nel punto di giunzione tra il nucleo valvola e il gambo valvola; forza eccessiva sull'interruttore, con conseguente danneggiamento della combinazione nucleo valvola e gambo valvola; guarnizione di ritegno del nucleo valvola allentata e usura della parte di collegamento.

Trattamento = prestare attenzione all'ispezione durante la manutenzione; sostituire la leva della valvola con materiale resistente alla corrosione; l'operazione non consiste nel forzare l'interruttore, o nel continuare ad aprire la valvola dopo che non è completamente aperta; controllare e sostituire i pezzi di ricambio danneggiati.

Perdita interna della valvola

Ragioni = danno alla superficie di tenuta; scarsa chiusura; gioco eccessivo tra il nucleo valvola e l'otturatore, con conseguente cedimento o scarso contatto del nucleo valvola; materiale di tenuta scadente o blocco del nucleo valvola.

Trattamento = disassemblaggio valvola, rettifica del nucleo valvola e della superficie di tenuta della sede valvola; migliorare l'operatività, riaprire o chiudere; regolare il gioco tra nucleo valvola e otturatore o sostituire il disco valvola; disassemblaggio valvola per eliminare il blocco; sostituire o risaldare l'anello di tenuta.

Crepe nel nucleo valvola e nella sede valvola

Motivo = scarsa qualità della saldatura di riporto sulla superficie di tenuta; grande differenza di temperatura su entrambi i lati della valvola.

Trattamento = Riparazione per saldatura delle crepe, trattamento termico secondo le normative, lucidatura e rettifica.

Perdita dalla superficie di giunzione del coperchio valvola

Motivo = la guarnizione non soddisfa i requisiti o la guarnizione è danneggiata; la forza di serraggio dei bulloni non è

sufficiente o è irregolare; la superficie di giunzione è difettosa.

Trattamento: sostituire la guarnizione; serrare nuovamente i bulloni o rendere uniforme il gioco della flangia del coperchio; smontare e riparare la superficie di tenuta del coperchio.

Perdita dalla premistoppa

Motivo = la pressicorda non è premuta o è disallineata; il materiale della premistoppa è errato; il metodo di aggiunta della premistoppa è errato; la superficie dello stelo valvola è danneggiata

Trattamento = Controllare e regolare la pressicorda per evitare deviazioni di pressione; selezionare correttamente la premistoppa;

aggiungere la guarnizione secondo il metodo corretto; riparare o sostituire lo stelo della valvola.

Lo stelo della valvola e la filettatura del suo dado corrispondente sono danneggiati o la testa dello stelo è rotta, e lo stelo della valvola è piegato.

Ragioni = Funzionamento improprio, forza eccessiva sull'interruttore, guasto del dispositivo di limitazione, nessuna azione della protezione da sovraccarico; accoppiamento filettato troppo allentato o troppo stretto; troppe operazioni e vita utile troppo lunga.

Trattamento = Migliorare il funzionamento, non usare forza eccessiva; controllare il dispositivo di limitazione, controllare la protezione da sovraccarico.

dispositivo di protezione; selezionare il materiale appropriato e la tolleranza di assemblaggio soddisfa i requisiti; sostituire i pezzi di ricambio.

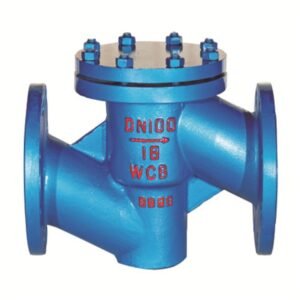

La valvola a saracinesca è anche chiamata valvola a saracinesca pneumatica o valvola a saracinesca di aspirazione. La funzione della valvola a saracinesca è quella di prevenire il riflusso del fluido nella tubazione. La valvola di fondo della valvola di aspirazione della pompa dell'acqua appartiene anch'essa alla categoria delle valvole a saracinesca. La valvola che si apre o si chiude da sola grazie al flusso e alla forza del fluido per prevenire il riflusso del fluido è chiamata valvola a saracinesca. Appartiene alla categoria delle valvole automatiche ed è utilizzata principalmente su tubazioni dove il fluido scorre in un'unica direzione, consentendo solo al fluido di scorrere in un'unica direzione per prevenire incidenti. La funzione della valvola a saracinesca è quella di consentire al fluido di scorrere in un'unica direzione e prevenire il flusso nella direzione opposta. Di solito, questo tipo di valvola funziona automaticamente. Sotto l'azione della pressione del fluido che scorre in un'unica direzione, lo sportello della valvola si apre; quando il fluido scorre nella direzione opposta, la pressione del fluido e lo sportello della valvola auto-coincidente dello sportello della valvola agiscono sulla sede della valvola, interrompendo così il flusso.

Tra queste, la valvola a saracinesca appartiene a questo tipo di valvola, e la valvola a saracinesca di aspirazione include una valvola a saracinesca oscillante e una valvola a saracinesca sollevabile. Mentre la valvola a saracinesca svolge un lavoro importante, la sua qualità del prodotto è molto importante. Il normale funzionamento della valvola a saracinesca è la garanzia di un lavoro continuo. Se avete tempo libero, potete controllare la qualità della valvola a saracinesca attraverso vari metodi di prova per raggiungere lo scopo di un lavoro sicuro.

Quindi, come viene rilevata la valvola a saracinesca?

Generalmente dividiamo il metodo più semplice per il rilevamento delle valvole a saracinesca in 3 passaggi:

1. Aprire il passaggio della valvola a saracinesca, riempire la cavità della valvola con acqua (o cherosene) e aumentare la pressione alla pressione richiesta dal test di resistenza. Controllare il corpo valvola, il coperchio valvola, la guarnizione e la baderna per eventuali perdite.

2. Chiudere il circuito della valvola della valvola a saracinesca di scarico, pressurizzare un lato della valvola a saracinesca alla pressione nominale e controllare eventuali perdite dall'altro lato.

3. Capovolgere la valvola a saracinesca e testare il lato opposto. Attraverso i tre semplici passaggi sopra descritti, è possibile analizzare se lo stato di funzionamento di base della valvola a saracinesca è anomalo.

Naturalmente, esistono metodi di ispezione più complessi.

I metodi indicati di seguito sono rivolti a problemi potenziali più complessi

I passaggi possono essere fondamentalmente divisi in 2 fasi:

1. La pressione nominale della pressione di prova della valvola a saracinesca va da 0,4 MPa a 32 MPa. Per queste valvole comuni di pressione, la pressione di prova di resistenza della valvola è 1,5 volte la pressione nominale. La pressione di prova di tenuta della valvola è pari a 1,1 volte la pressione nominale.
2. Di solito c'è una parte di pressione sul banco di prova della valvola a saracinesca e una tubazione collegata alla pompa di prova pressione sottostante. Dopo che la valvola è stata compressa, la pompa di prova pressione funziona e la pressione della valvola può essere letta dal manometro della pompa di prova pressione. Quando la valvola a saracinesca viene sottoposta a prova di pressione e riempita d'acqua, l'aria nella valvola deve essere spurgata. La piastra di pressione superiore del banco di prova ha un foro di sfiato, che viene aperto e chiuso con una piccola valvola. Un segno di aria pulita è che tutto ciò che esce dallo sfiato è acqua. Dopo aver chiuso lo sfiato, iniziare il pressurizzazione. Il processo di pressurizzazione deve essere lento, non brusco. Dopo aver raggiunto la pressione specificata, mantenerla per 3 minuti e la pressione non è qualificata.

Durata delle valvole a saracinesca per centrali elettriche A causa dell'ampia gamma di applicazioni delle valvole, dei vari fluidi e delle diverse condizioni di corrosione, la durata delle valvole a saracinesca per centrali elettriche non è stata definita dagli standard nazionali a quelli di settore. La qualità dei prodotti e la valutazione nazionale dei prodotti di alta qualità, “Prodotti del settore valvole Sono state formulate le ”Normative di Valutazione della Qualità", che stabiliscono i requisiti di test di vita per le valvole a saracinesca e i prodotti di prima classe e superiori; L'abrasione

la resistenza del prodotto di prima classe è 2.000 volte, e il prodotto superiore è 4.000 volte. A causa della particolarità delle valvole a saracinesca nelle centrali nucleari, vari paesi hanno stabilito la durata di servizio delle valvole a saracinesca nelle centrali nucleari; ad esempio, gli Stati Uniti e la Francia stabiliscono 40 anni, e il Giappone stabilisce 30-40 anni. La valvola a saracinesca per centrale elettrica è anche chiamata valvola speciale per centrale elettrica.

Mezzo applicabile: mezzo non corrosivo come acqua e vapore. Rispetto ad altri prodotti di valvole, la Valvola per centrale elettrica è caratterizzata da alta temperatura e alta pressione, e un esclusivo design auto-sigillante. Maggiore è la pressione, più affidabile è la tenuta. A causa delle prestazioni speciali, delle caratteristiche tecniche e delle condizioni di lavoro speciali, il prodotto presenta anche caratteristiche insostituibili da altri prodotti. La valvola a saracinesca può essere riparata? Sì, ma il costo di manutenzione è più elevato!

Includere il costo della valvola a saracinesca, i costi di manodopera e i costi dei materiali. Se può essere riparata, è possibile trovare operai specializzati per la riparazione, e il costo di manutenzione della valvola a saracinesca è più elevato. Se è necessario acquistare una nuova valvola a saracinesca, è possibile contattare la nostra XinHui Gate Valve Company!

Vantaggi delle valvole a saracinesca

• La resistenza al flusso è piccola, il canale del mezzo all'interno del corpo valvola è dritto, il mezzo scorre in linea retta e la resistenza al flusso è piccola.
• È più facile da azionare in apertura e chiusura rispetto alla valvola a globo, perché sia in apertura che in chiusura, la direzione di movimento della saracinesca è perpendicolare alla direzione del flusso del mezzo.
• L'altezza è elevata, il tempo di apertura e chiusura è lungo, la corsa di apertura e chiusura della saracinesca è ampia e il sollevamento avviene tramite vite.
• Il fenomeno del colpo d'ariete non si verifica facilmente, a causa del lungo tempo di chiusura.
• Il mezzo può fluire in qualsiasi direzione da entrambi i lati, il che facilita l'installazione, e i due lati del canale della valvola a saracinesca sono simmetrici.

Svantaggi delle valvole a saracinesca

Facilmente soggetta a erosione e graffi tra le superfici di tenuta, e la manutenzione è difficile. Le dimensioni esterne sono grandi, è necessario uno spazio adeguato per l'apertura, e il tempo di apertura e chiusura è lungo. La struttura è più complessa.

La differenza tra una valvola a saracinesca e una valvola a globo si può distinguere dall'aspetto, ovvero la valvola a saracinesca non ha direzione del flusso. La valvola a globo ha una direzione del flusso!
