Valvole di ritegno industriali per prevenzione riflusso, protezione pompe e servizio non-slam
Raymon Valve fornisce configurazioni di valvole di ritegno selezionate in base a portata, pressione differenziale, velocità inversa, risposta di chiusura, perdita di carico, orientamento di installazione, materiali e requisiti di collaudo del progetto.
Corpo + elemento di chiusura + sede + sistema di cerniera o mollaSeleziona una valvola di ritegno in base alla dinamica del sistema
Una valvola di ritegno si apre grazie alle forze del flusso in avanti e si chiude quando tali forze diminuiscono o si invertono. La corretta selezione deve considerare velocità, caduta di pressione, flusso minimo stabile, velocità inversa, tempo di chiusura, orientamento di installazione e le conseguenze del colpo d'ariete o del sovrapressione.
Configurazioni delle valvole di ritegno in questa categoria
È collegata solo la pagina del prodotto verificata e attiva. Le pagine pianificate rimangono chiaramente contrassegnate finché le specifiche e le immagini del prodotto non saranno pronte.

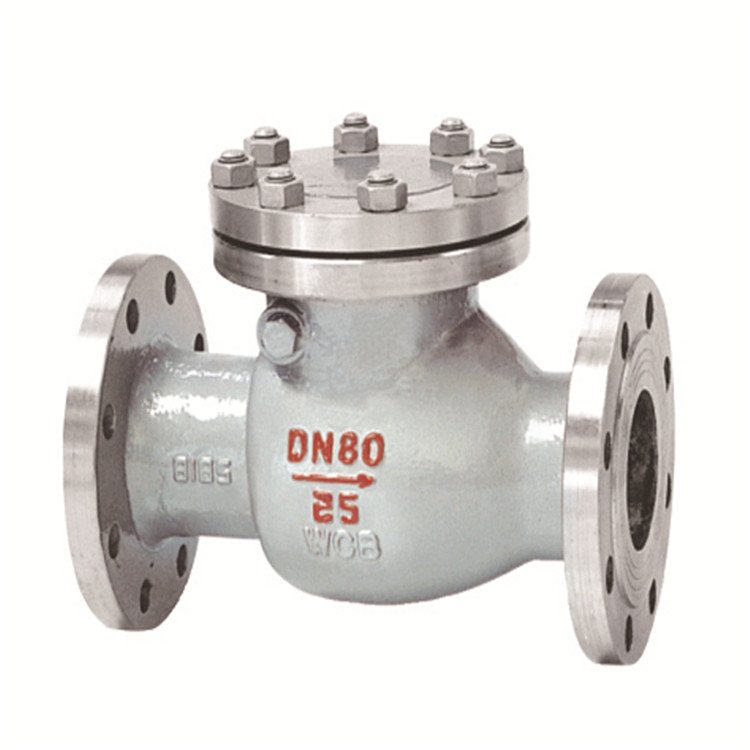

Valvola di ritegno a battente
Configurazione a disco incernierato per servizio con liquidi o gas idonei, con comportamento di chiusura revisionato dal progetto.
VISUALIZZA PAGINA PRODOTTO →Valvola di ritegno API 6D
Ambito della valvola di ritegno per pipeline che richiede progettazione, collaudo, revisione del diametro interno e della documentazione di progetto.
PAGINA IN PREPARAZIONEValvola di ritegno a doppia piastra
Configurazione compatta a disco diviso con assistenza a molla all'interno del suo intervallo di servizio qualificato.
PAGINA IN PREPARAZIONEValvola di ritegno a pistone
Elemento di chiusura guidato selezionato in base all'orientamento, alla pressione differenziale e alla portata minima.
PAGINA IN PREPARAZIONEValvola di ritegno a flusso assiale
Design a guida assiale, assistito da molla, valutato per risposta rapida e servizio a bassa sovrapressione.
PAGINA IN PREPARAZIONEValvola di ritegno a ugello
Sistema di chiusura assiale ottimizzato per la risposta dinamica e i limiti di perdita di pressione definiti dal progetto.
PAGINA IN PREPARAZIONEValvola di ritegno "Non-Slam"
Configurazione a chiusura rapida selezionata dall'analisi di velocità inversa, decelerazione e sovrapressione.
PAGINA IN PREPARAZIONEValvola di ritegno wafer
Corpo compatto installato tra flange con revisione dell'orientamento e dello spazio libero del disco.
PAGINA IN PREPARAZIONECome specificare una valvola di ritegno industriale
Iniziare con il comportamento transitorio del sistema, quindi selezionare un meccanismo di chiusura che fornisca una perdita di pressione e una risposta di chiusura accettabili.
| Configurazione | Contesto tipico di vaglio | Domande da risolvere |
|---|---|---|
| Valvola di ritegno a battente | Servizio generale di linea dove un disco incernierato e la sua risposta dinamica sono accettabili | Orientamento, stabilità del disco, velocità minima, velocità inversa e conseguenze dei colpi d'ariete |
| Valvola di ritegno a doppio disco | Installazione compatta dove i dischi divisi assistiti da molla si adattano al servizio | Materiale della molla, corsa del disco, perdita di carico, compatibilità flangia e tenuta albero |
| Valvola di ritegno a pistone o a sollevamento | Chiusura guidata per applicazioni di processo o ad alta pressione | Orientamento, pressione di apertura, flusso minimo, usura della guida e perdita di pressione |
| Valvola di ritegno assiale/ugello | Protezione rapida di pompe o compressori dove la riduzione del colpo d'ariete è una priorità | Analisi dinamica, costante elastica, corsa, profilo di velocità, perdita di carico e manutenzione |
| Valvola di ritegno wafer | Installazione salvaspazio tra le flange della tubazione | Gioco del disco, alesaggio della flangia, disposizione della guarnizione, orientamento e spazio di rimozione |
La tabella è una guida di screening. Le prestazioni “non-slam” dipendono dal transitorio completo del sistema, non solo dal nome della valvola.
La velocità di chiusura deve corrispondere al transitorio della tubazione
Una valvola che si chiude dopo che si è sviluppato un flusso inverso sostanziale può creare un picco di pressione elevato. Una valvola sovradimensionata o azionata al di sotto del suo intervallo di flusso stabile può anche causare vibrazioni, accelerare l'usura e aumentare il rumore.
Informazioni richieste per un preventivo tecnico
Le informazioni sul flusso dinamico sono essenziali quando la protezione della pompa o il comportamento non-slam sono importanti.
Lettura valvola di ritegno già disponibile
Utilizzare le risorse esistenti per la formazione preliminare, quindi sottoporre i casi operativi del sistema per una revisione specifica del progetto.
FAQ valvole di ritegno industriali
Cosa causa il battito di una valvola di ritegno?
Il battito può verificarsi quando una significativa velocità inversa si sviluppa prima che l'elemento di chiusura raggiunga la sede. La decelerazione del sistema, la corsa della valvola, l'inerzia, la forza della molla e l'installazione influenzano tutti l'evento.
Una valvola di ritegno più grande può ridurre la perdita di carico?
Un dimensionamento eccessivo può portare la valvola al di sotto del suo intervallo operativo stabile, causando apertura incompleta, vibrazioni e usura. Dimensionare la valvola in base ai requisiti di flusso e dinamici piuttosto che abbinare automaticamente la dimensione nominale della linea.
Ogni valvola di ritegno può essere installata verticalmente?
No. L'installazione verticale dipende dalla direzione del flusso, dalla gravità, dal meccanismo di chiusura e dall'orientamento qualificato dal produttore. Confermare il design specifico prima dell'installazione.
Quali informazioni sono necessarie per la selezione non-slam?
Fornire flusso minimo, normale e massimo, proprietà del fluido, dimensione della tubazione, pressione di sistema, dati della pompa o del compressore, tempo di arresto, profilo di elevazione e qualsiasi analisi transitoria disponibile.
Inviare i dati completi della valvola di ritegno e del sistema
Esamineremo il design della chiusura, la perdita di pressione, la dinamica, i materiali, i test e l'ambito della documentazione.
Scegliere una valvola di ritegno in base alla dinamica del sistema, non solo alla dimensione della linea
Una valvola di ritegno deve aprirsi stabilmente con il flusso reale e chiudersi prima che si sviluppi un flusso inverso dannoso. Velocità, inerzia, orientamento e comportamento transitorio devono rientrare nella stessa decisione.
Ingegneri di pompe, compressori e pipeline e acquirenti di pacchetti.
Confronto tra tipi di valvole di ritegno e screening del rischio transitorio. I dati sul volume di ricerca non sono affermati senza prove collegate da GSC o strumenti per parole chiave.
| Decisione | Perché cambia l'offerta | Percorso di revisione consigliato | Evidenza da richiedere |
|---|---|---|---|
| Stabilità del flusso | Le valvole sovradimensionate possono vibrare (chatter) con flusso normale o ridotto. | Controllare l'intero campo operativo, non solo il flusso di progetto. | Campo di flusso e curva del sistema |
| Risposta in chiusura | La velocità inversa e la massa in movimento influenzano lo slam (colpo d'ariete). | Confrontare le dinamiche delle valvole a battente, a doppia piastra e assiali per il sistema. | Calcolo dinamico o base di risposta verificata |
| Perdita di carico | Bassa perdita può essere in conflitto con chiusura rapida o compattezza. | Valutare insieme l'energia del ciclo di vita e la protezione. | Coefficiente di flusso o curva di perdita |
| Installazione | Il flusso verticale, le pulsazioni e i raccordi vicini modificano il comportamento. | Confermare l'orientamento e i vincoli di installazione in linea retta. | Schema tubazioni e istruzioni di installazione |
Tre contesti realistici per testare le specifiche
Questi sono scenari decisionali ingegneristici illustrativi, non progetti di clienti nominati, affermazioni di prestazioni installate o promesse di idoneità.
Pressione decisionale: Il funzionamento a basso flusso può creare instabilità del disco e usura.
Percorso ingegneristico: Dimensionare per un'apertura stabile in tutti i casi operativi.
Pressione decisionale: Un rapido inversione del gas può produrre un forte colpo d'ariete.
Percorso ingegneristico: Verificare la risposta assiale/ugello con pulsazioni e casi di intervento.
Pressione decisionale: Il flusso gravitazionale e intermittente influisce sulla chiusura.
Percorso ingegneristico: Verificare l'approvazione dell'orientamento e la pressione di apertura.
Prove che dovrebbero esistere prima dell'approvazione tecnica
Inviare casi di flusso, curve dell'attrezzatura e orientamento della tubazione
Segnare separatamente gli input confermati, le ipotesi preliminari e le domande aperte in modo che la prima revisione possa concentrarsi sul rischio.
